Номер по Госреестру СИ: 93930-24
93930-24 Датчики давления
(ИД)
Назначение средства измерений:
Датчики давления ИД (далее по тексту - датчики) предназначены для измерений разности давлений и преобразования результатов измерений в унифицированный электрический выходной сигнал силы постоянного тока.
Внешний вид.
Датчики давления
Рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 2
Общие сведения
Дата публикации - 29.11.2024
Срок свидетельства -
Номер записи - 195733
ID в реестре СИ - 1421476
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Поинт"
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2776 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Датчики давления (ИД)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Поинт"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93930-24 |
Датчики давления, ИД Общество с ограниченной ответственностью "Поинт" (БЕЛАРУСЬ ) |
ОТ МП |
3 года |
|
96778-25 10.03.2030 |
Термометры биметаллические, ТБ Общество с ограниченной ответственностью "Поинт" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Датчики давления (ИД)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики давления (ИД)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики имеют встроенное программное обеспечение (ПО). ПО осуществляет функции сбора, обработки, отображения результатов измерений, хранения и передачи данных.
ПО разделяется на метрологически значимое и метрологически незначимое. ПО устанавливается при изготовлении датчиков. Конструкция СИ исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию. Идентификационные данные метрологически значимого программного обеспечения представлены в таблице 1, метрологически незначимого - в таблице 2.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимого программного обеспечения датчиков
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ИД-F Метролог |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)* |
9EF0 |
|
* Алгоритм вычисления цифрового идентификатора ПО: двухбайтовый циклический код CRC-16-CCITT | |
Таблица 2 - Идентификационные данные метрологически незначимого программного обеспечения датчиков
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ИД-F |
|
Номер версии (идентификационный номер) ПО |
не ниже 1 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и руководства по эксплуатации и на этикетку методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении государственной поверочной схемы для средств измерений разности давлений до 1^105 Па».
ПравообладательОбщество с ограниченной ответственностью «Поинт» (ООО «Поинт»)
Адрес: 211412, Республика Беларусь, г. Полоцк, ул. Строительная, д. 22 Телефон: +375 (214) 74-38-01
E-mail: mail@pointltd.by
Web-сайт: www.pointltd.by
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Поинт» (ООО «Поинт»)Адрес: 211412, Республика Беларусь, г. Полоцк, ул. Строительная, д. 22 Телефон: +375 (214) 74-38-01
E-mail: mail@pointltd.by
Web-сайт: www.pointltd.by
Изготовители Общество с ограниченной ответственностью «Поинт» (ООО «Поинт»)
Адрес: 211412, Республика Беларусь, г. Полоцк, ул. Строительная, д. 22 Телефон: +375 (214) 74-38-01
E-mail: mail@pointltd.by
Web-сайт: www.pointltd.by
Конструктивно датчики состоят из двух функциональных блоков: первичного и вторичного. В состав первичного блока входят устройства, контактирующие с измеряемой средой, и чувствительный элемент (сенсор), а в состав вторичного - электронные узлы, клеммный блок, дисплей и корпус. Корпус датчиков - металлический.
Принцип действия датчиков основан на тензометрическом методе измерений. Под воздействием измеряемого давления чувствительный элемент датчика деформируется, при этом возникает электрический сигнал пропорциональный давлению, который подается во вторичный блок, где с помощью микропроцессора преобразуется в цифровой сигнал и в нормированный выходной сигнал постоянного тока.
Датчики оснащены цифровым протоколом передачи данных HART.
К данному типу средства измерений относятся датчики модификации ИД-F-Р-Ти с заводскими номерами 242027; 242028; 242029.
Нанесение знака поверки на датчики не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом лазерной гравировки на шильдик, расположенный на верхней части корпуса датчиков в месте, указанном на рисунке 1.
; Место нанесения [, чмводскою номера

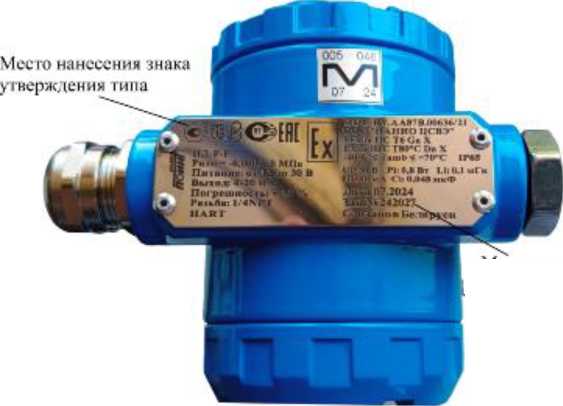

Рисунок 1 - Общий вид шильдика датчиков давления ИД (вид сверху)

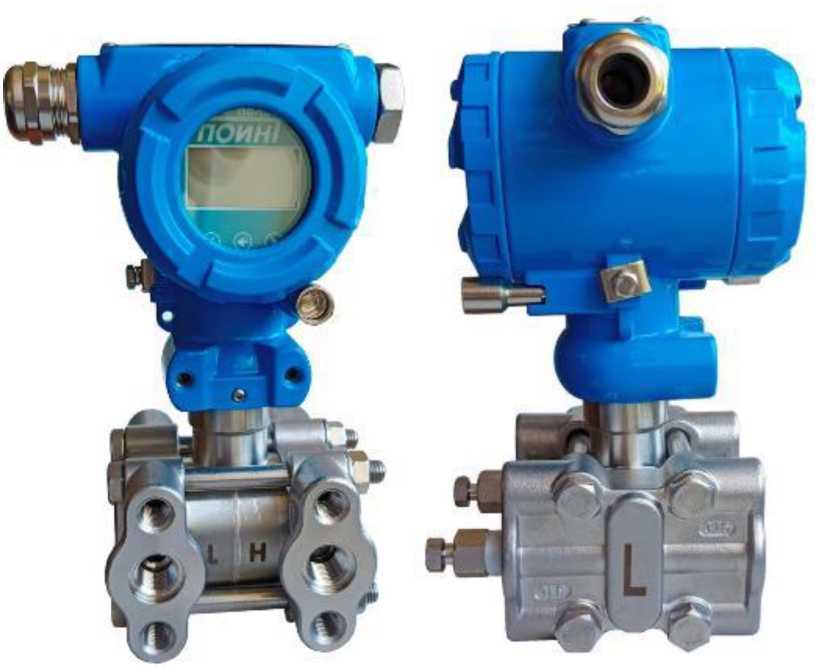

Рисунок 2 - Общий вид датчиков давления ИД
Пломбирование датчиков не предусмотрено.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений разности давлений, кПа |
от -0,6 до 0 |
|
Пределы допускаемой основной приведенной погрешности измерений разности давлений, % |
±0,1 |
|
Диапазон воспроизведения выходного унифицированного сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений разности давлений от изменения температуры окружающей среды на каждые 10 °С от нормального диапазона температуры от +15 °С до +25 °С в диапазоне от -40 °С до +40 °С, % |
±0,04 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений разности давлений от изменения температуры окружающей среды на каждые 10 °С от +40 °С в диапазоне свыше +40 °С до +85 °С, % |
±0,1 |
|
Вариация выходного сигнала, %, не более |
0,1 |
|
* За нормирующее значение величины приведенной погрешности по РМГ 29-2013 принимать диапазон измерений (разность между максимальным и минимальным значениями диапазона измерений). Погрешность нормирована с учетом преобразования измеренного значения разности давлений в выходной унифицированный сигнал силы постоянного тока | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 от -40 до +85 от 0 до 95 |
|
Максимальное допускаемое рабочее давление, МПа |
16 |
|
Максимальная односторонняя перегрузка, МПа |
14 |
|
Параметры электрического питания:
|
24 от 12 до 30 |
|
Температура хранения и транспортирования, °С |
от -55 до +85 |
|
Габаритные размеры (длина^ширина^высота), мм (с допуском ±5 мм) |
100x100x185 |
|
Масса, кг, не более |
3 |
|
Вид взрывозащиты |
0ExianCT6 |
