Сведения о средстве измерений: 93932-24 Барьеры искрозащиты

Номер по Госреестру СИ: 93932-24
93932-24 Барьеры искрозащиты
(РНХ)

Назначение средства измерений:
Барьеры искрозащиты РНХ (далее - преобразователи) предназначены для измерений и преобразования выходных электрических сигналов первичных измерительных преобразователей (термопреобразователей сопротивления, термопар, датчиков с выходным сигналом силы постоянного тока) в выходной унифицированный аналоговый сигнал силы и/или напряжения постоянного тока, в том числе и при установке первичных преобразователей во взрывоопасных зонах.

сертификация программного обеспечения

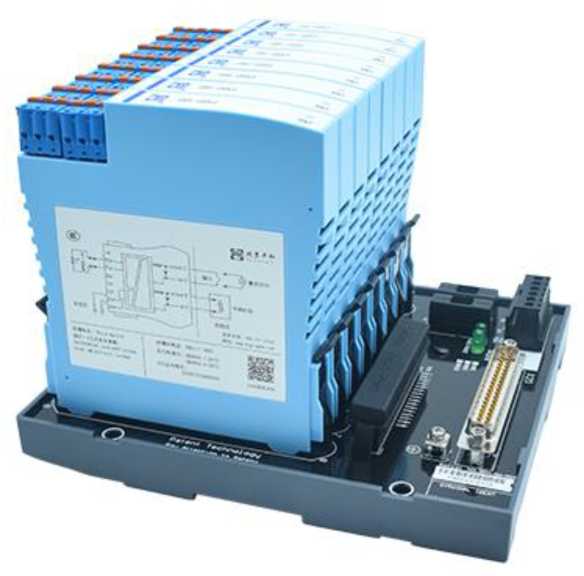

Внешний вид. Барьеры искрозащиты , http://oei-analitika.ru рисунок № 1
Внешний вид.
Барьеры искрозащиты
Рисунок № 1

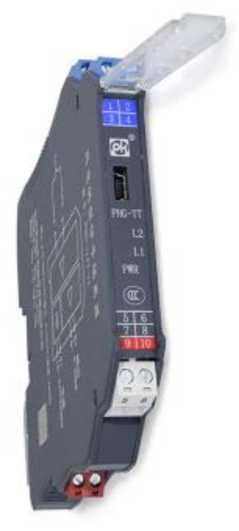

Внешний вид. Барьеры искрозащиты , http://oei-analitika.ru рисунок № 2
Внешний вид.
Барьеры искрозащиты
Рисунок № 2
Внешний вид. Барьеры искрозащиты , http://oei-analitika.ru рисунок № 3
Внешний вид.
Барьеры искрозащиты
Рисунок № 3

Общие сведения

Дата публикации - 29.11.2024
Срок свидетельства - 27.11.2029
Номер записи - 195735
ID в реестре СИ - 1421478
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

PHD-11TD-21(R),

Производитель

Изготовитель - Компания "Beijing Pinghe Chuangye Technology Development Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)

Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.

Что внутри отчета

  • Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
  • Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
  • Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
  • Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
  • Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).

Содержание отчета

Общие сведения

  • Количество типов средств измерений, закрепленных за ООО «Константа».
  • Динамика работы компании на рынке поверок по годам.

Данные по поверкам

  • Разбивка по годам: 2021–2025.
  • Первичные и периодические поверки.
  • Распределение по юридическим и физическим лицам.
  • Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).

Группы средств измерений

Сводные таблицы по ключевым видам СИ:

  • Твердомеры, микротвердомеры.
  • Приборы для измерения блеска.
  • Толщиномеры покрытий.
  • Другие группы по классификатору ФГИС «Аршин».

Статистика

  • Количество выполненных поверок и извещений.
  • Число владельцев СИ по каждому типу.

Доли организаций в динамике

  • Позиции ООО «Константа» относительно конкурентов.
  • Доля рынка по годам, тренды изменений.

Визуализация

  • Графики динамики поверок по годам и типам СИ.
  • Таблицы для отслеживания тенденций развития компании.

Ключевые цифры (пример по выбранным группам СИ, 2025)

Показатель Значение Комментарий
Всего поверок 11 645 по выбранным группам СИ
Первичных поверок 1 681 доля «Константы»: 0%
Периодических поверок 9 964 доля «Константы»: 1,91%
Доля «Константы» (общая) 1,63% 190 из 11 645 поверок
Примеры объектов учета (2025)
  • Твердомеры шариковые, № 1239-59 — 145 поверок.
  • Твердомеры (ТК-2), № 1245-59 — 215 поверок.
  • Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.

Кому полезен отчет

  • Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
  • Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
  • Экспертам-метрологам — структура рынка поверок и тренды.
  • Заказчикам/инвесторам — подтвержденная активность на рынке измерений.

Форматы и наполнение

  • PDF-отчет с графиками, таблицами и комментариями.
  • Excel-приложение с детальными выгрузками для самостоятельного анализа.
  • Методологическая записка с описанием источников и логики обработки данных.

Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2776 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Барьеры искрозащиты (РНХ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "Beijing Pinghe Chuangye Technology Development Co., Ltd"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93932-24
27.11.2029
Барьеры искрозащиты , РНХ
Компания "Beijing Pinghe Chuangye Technology Development Co., Ltd" (КИТАЙ )
ОТ
МП
2 года

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Барьеры искрозащиты (РНХ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "АСУМС"
(RA.RU.312418)
  • PHD-11TD-21(R)
  • 6 6 6 0 0 6 6 0

    Стоимость поверки Барьеры искрозащиты (РНХ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Преобразователи функционируют под управлением встроенного программного обеспечения (далее - ПО), которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, обработки и представления измерительной информации в виде выходного аналогового сигнала, пропорционального измеренной величине, а также по протоколу HART.

    Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

    Выбор типа ТС (Pt 100; Pt 1000, Ni 100, Ni 1000, Cu 50, Cu 100), типа ТП (K, R, S, E, J, N, B, T) и начального и конечного значений диапазона измерений температуры осуществляется с помощью автономного программного обеспечения «РН Конфигуратор температурных преобразователей 3.0».

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует уровню: встроенного - высокий, автономного - низкий.

    Влияние программного обеспечения учтено при нормировании метрологических характеристик преобразователей.

    Таблица 1 -

    ПО

    данные

    Идентификационные данные (признаки)

    Значение

    Тип ПО

    встроенное

    автономное

    Идентификационное наименование ПО

    По маркировке на корпусе

    РН Конфигуратор температурных преобразователей 3.0

    Номер версии (идентификационный номер)

    -

    3.0

    Цифровой идентификатор ПО

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист эксплуатационной документации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в паспорте «Барьеры искрозащиты РНХ», раздел 3.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

    Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1^10"16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091;

    Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520;

    электрического техническому

    Государственная поверочная схема для средств измерений сопротивления, утвержденной приказом Федерального агентства по регулированию и метрологии от 30 декабря 2019 г. № 3456;

    платины, меди

    ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из и никеля. Общие технические требования и методы испытаний;

    характеристики

    ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические преобразования;

    Стандарт предприятия «Барьеры искрозащиты РНХ», КНР.

    Правообладатель

    Компания «Beijing Pinghe Chuangye Technology Development Co., Ltd», КНР Адрес: 6/F, Building 13, Green Space Set Sail, Daxing Dist, Beijing, China Телефон: 0086 15501038744

    E-mall: quxiaochen@bjpinghe.com

    Web-сайт:www.bjpinghe.com

    Изготовитель

    Компания «Beijing Pinghe Chuangye Technology Development Co., Ltd», КНР
    Адрес: 6/F, Building 13, Green Space Set Sail, Daxing Dist, Beijing, China
    Адрес осуществления деятельности: Zhongnan Hightech Jingnan Technology Intelligent
    Valley, Gu'an County, Langfang City, Hebei Province, China Телефон: 0086 15501038744
    E-mall: quxiaochen@bjpinghe.com
    Web-сайт:www.bjpinghe.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01, факс: (812) 713-01-14
    Е-mail: info@vniim.ru
    Web-сайт: www.vniim.ru

    Правообладатель

    Компания «Beijing Pinghe Chuangye Technology Development Co., Ltd», КНР Адрес: 6/F, Building 13, Green Space Set Sail, Daxing Dist, Beijing, China Телефон: 0086 15501038744
    E-mall: quxiaochen@bjpinghe.com
    Web-сайт:www.bjpinghe.com

    К настоящему типу средства измерений относятся преобразователи следующих модификаций: PHD и PHC, 34-х исполнений: PHD-11TT, PHD-12TT, PHD-22TT, PHD-11CT, PHD-12CT, PHD-22CT, PHD-11HT, PHD-12HT, PHD-22HT; PHD-11TZ, PHD-12TZ, PHD-22TZ, PHD-11CZ, PHD-12CZ, PHD-12TD-211, PHD-11HD-21,

    PHD-22CZ, PHD-11HZ, PHD-12HZ, PHD-22HZ, PHD-22TD-2121, PHD-11CD-21, PHD-12CD-211, PHD-12HD-211, PHD-22HD-2121, PHC-11TD-11,

    , PHD-11TD-21,

    PHD-22CD-2121,

    PHC-12TD-111,

    PHC-22TD-1111, PHC-11CD-11, PHC-22CD-1111, PHC-11HD-11, PHC-22HD-1111.

    Принцип действия преобразователей основан на аналого-цифровом и последующем цифро-аналоговом преобразовании сигнала от первичных преобразователей. Сигнал от термопреобразователей сопротивления (ТС), термопар (ТП) и датчиков с выходным сигналом силы постоянного тока (4-20 мА) линеаризуется, масштабируется, преобразуется в постоянный электрический ток (от 0(4) до 20 мА) и/или напряжения постоянного тока (от 0 до 5 В, от 0 до 10 В, от 1 до 5 В, от минус 10 до плюс 10 В), в конфигурируемом диапазоне, линейный по отношению к измеряемой величине первичного измерительного преобразователя.

    Конструктивно преобразователи выполнены в виде блоков с клеммами для монтажа на DIN-рейку. На верху передней панели расположены клеммы подключения первичных преобразователей, напряжения питания, внизу - клеммы выходных сигналов. Преобразователь оснащен светодиодной индикацией, разъемом подключения интерфейса связи.

    Аббревиатура наименования преобразователей начинается с букв «PHC-», «PHD-», после которых идёт цифра, указывающая количество входных каналов, следующая цифра, указывает количество выходных каналов. Далее идёт литера «Н», «С» или «Т», указывающая принадлежность к исполнению. Например, PHD-12HZ-*11 означает, что модель имеет один входной, два выходных канала и выполнена в исполнении «HZ», далее цифры *11 обозначают тип и параметры входного и выходного сигнала в соответствии конструкторской документации (вместо звездочки указывается цифра от 1 до 8).

    Модификации различаются метрологическими и техническими характеристиками.

    Барьеры искрозащиты PHD предназначены для передачи результатов измерений первичных измерительных преобразователей, находящихся в опасной зоне, в безопасную зону и управления исполнительными устройствами; барьеры искрозащиты ПИС предназначены для передачи электрического сигнала (4-20 мА) из безопасной зоны во взрывоопасною зону для управления оборудования в полевых условиях.

    Маркировка преобразователей выполнена фотохимическим способом на корпусе и содержит: товарный знак предприятия-изготовителя; условное обозначение РНС или PHD; диапазон входного и выходного сигналов, схему подключения, заводской номер в формате не менее 10 знаков (4 латинские буквы и 6 арабских цифр) по принятой нумерации предприятия-изготовителя (рисунок 2) и другие параметры.

    Нанесение знака поверки на преобразователь не предусмотрено.

    Общий вид преобразователей представлен на рисунке 1.

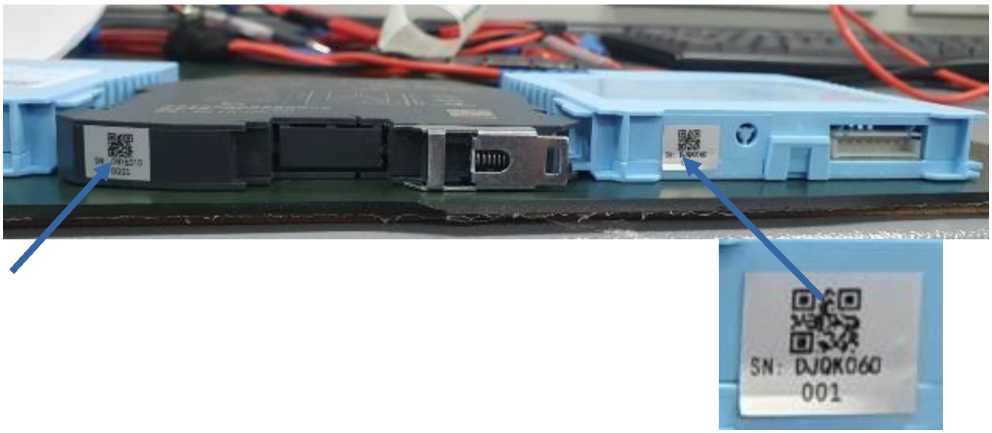

    Пломбировка корпуса от несанкционированного доступа представлена на рисунке 2.

    Внешний вид. Барьеры искрозащиты  (РНХ), http://oei-analitika.ru

    Рисунок 1 - Общий вид преобразователей

    Внешний вид. Барьеры искрозащиты  (РНХ), http://oei-analitika.ru
    Внешний вид. Барьеры искрозащиты  (РНХ), http://oei-analitika.ru

    Рисунок 2 - Наклейка - пломба с заводским номером


    Таблица 8 - Комплектность п

    Наименование

    Обозначение

    Количество, шт.

    Барьеры искрозащиты РНХ

    PHD, PHC

    1

    Паспорт

    1

    Программное обеспечение

    «РН Конфигуратор температурных преобразователей 3.0»

    1 флеш-накопитель (по заказу)


    Таблица 2 - Метрологические характеристики преобразователей PHD-11TT, PHD-12TT,

    PHD-22TT, PHD-11CT, PHD-12CT, PHD-22CT, PHD-11HT, PHD-12HT, PHD-22HT для измерений и преобразования сигналов термоэлектрических преобразователей (ТП)

    Наименование характеристики

    Значение

    Диапазон измерений и преобразования сигналов ТП в температурном эквиваленте (ГОСТ 8.585-2001), °С

    тип K

    от -200 до +1370

    тип R; S

    от -50 до +1760

    тип E

    от -140 до +1000

    тип J

    от -160 до +1200

    тип N

    от -200 до +1300

    тип B

    от +250 до +1800

    тип T

    от -200 до +400

    Диапазон выходного токового сигнала1), мА

    от 4 до 20

    Наименование характеристики

    Значение

    Пределы допускаемой основной абсолютной погрешности в диапазоне измерений температуры2), °С при ширине настроенного диапазона измерений ТП типа K, E, J, N, T менее 50 °С

    при ширине настроенного диапазона измерений ТП типа S, R, B менее 500 °С

    ±0,5

    ±1,5

    Пределы допускаемой основной погрешности, приведенной к диапазону измерений температуры2), %

    ±0,1

    Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений температуры, вызванной изменением температуры окружающего воздуха от нормальных условий измерений на 10 °С2), %

    ±0,05

    Пределы допускаемой абсолютной погрешности компенсации температуры свободных концов ТП в диапазоне температуры эксплуатации от -20 °С до +60 °С, °С

    ±1,0

    Количество измерительных входов для исп. PHD-22TT; PHD-22CT; PHD-22HT

    1

    2

    Количество выходов

    для исп. PHD-11TT; PHD-11CT; PHD-11HT

    2

    1

    Нормальные условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность окружающего воздуха, %, не более

    • - атмосферное давление, кПа

    от +18 до +22 до 80

    от 84 до 106,7

    • 1) По заказу выходной сигнал: силы тока от 0 до 20 мА, напряжения постоянного тока от 0 до 5 В, от 0 до 10 В, от 1 до 5 В, от минус 10 до плюс 10 В и другие

    • 2) Погрешности нормированы без учета погрешностей ТП

    Таблица 3 - Метрологические характеристики преобразователей PHD-11TZ, PHD-12TZ,

    PHD-22TZ, PHD-11CZ, PHD-12CZ, PHD-22CZ, PHD-11HZ, PHD-12HZ, PHD-22HZ для измерений и преобразования сигналов термопреобразователей сопротивления (ТС)

    Наименование характеристики

    Значение

    Диапазон измерений и преобразования сигналов ТС в температурном эквиваленте (ГОСТ 6651-2009), °С

    Pt 100; 1000 (а=0,00385 °С-1)

    Ni 100, 1000 (а=0,00617 °С-1)

    Си 50, 100 (а=0,00428 °С-1)

    от -200 до +850 от -60 до +250 от -50 до +150

    Диапазон выходного токового сигнала1), мА

    от 4 до 20

    Пределы допускаемой основной абсолютной погрешности в диапазоне измерений температуры,2) °С

    при ширине диапазона измерений менее 20 °С

    ±0,2

    Пределы допускаемой основной погрешности, приведенной к диапазону измерений температуры2), %

    ±0,1

    Наименование характеристики

    Значение

    Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений температуры, вызванной изменением температуры окружающего воздуха от нормальных условий измерений на 10 °С2), %

    ±0,02

    Количество измерительных входов для исп. PHD-22TZ; PHD-22CZ; PHD-22HZ

    1

    2

    Количество выходов

    для исп. PHD-11TZ; PHD-11CZ; PHD-11HZ

    2

    1

    Схема подключения элемента на входе

    2-х, 3-х проводная

    Нормальные условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность окружающего воздуха, %, не более

    • - атмосферное давление, кПа

    от +18 до+22 до 80

    от 84 до 106,7

    • 1) По заказу выходной сигнал: силы тока от 0 до 20 мА, напряжения постоянного тока от 0 до 5 В, от 0 до 10 В, от 1 до 5 В, от минус 10 до плюс 10 В и другие

    • 2) Погрешности нормированы без учета погрешностей ТС

    Метрологические характеристики

    PHD-11CD-21,

    Таблица 4 PHD-12TD-211, PHD-22TD-2121,

    преобразователей PHD-11TD-21,

    PHD-12CD-211, PHD-22CD-2121,

    PHD-11HD-21, PHD-12HD-211, PHD-22HD-2121 для измерений и преобразования сигналов измерительных преобразователей с выходным унифицированным токовым сигналом

    Наименование характеристики

    Значение

    Диапазон измерений и преобразования токового сигнала, мА

    от 4 до 20

    Диапазон выходного токового сигнала1), мА

    от 4 до 20

    Пределы допускаемой основной погрешности, приведенной к диапазону измерений токового сигнала2), %

    ±0,1

    Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений токового сигнала, вызванной изменением температуры окружающего воздуха от нормальных условий измерений на 10 °С2), %

    ±0,05

    Количество измерительных входов

    для исп. PHD-22TD-2121; PHD-22CD-2121; PHD-22HD-2121

    1

    2

    Количество выходов

    для исп. PHD-11TD-21; PHD-11CD-21; PHD-11HD-21

    2

    1

    Схема подключения элемента на входе

    3-х проводная

    Нормальные условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность окружающего воздуха, %, не более

    • - атмосферное давление, кПа

    от +18 до +22 до 80

    от 84 до 106,7

    • 1) По заказу выходной сигнал: силы тока от 0 до 20 мА, напряжения постоянного тока от 0 до 5 В, от 0 до 10 В, от 1 до 5 В, от минус 10 до плюс 10 В и другие

    • 2) Погрешности нормированы без учета погрешностей первичных измерительных преобразователей

    Таблица 5  -

    Метрологические характеристики

    PHC-22TD-1111,

    PHC-11TD-11,

    PHC-11HD-11,

    преобразователей

    PHC-22CD-1111,

    PHC-11CD-11,

    PHC-12TD-111,

    PHC-22HD-1111 для измерений, преобразования выходного токового сигнала приборов (4-20 мА), находящихся в безопасной зоне и передачи сигналов в опасную зону для управления оборудованием в полевых условиях

    Наименование характеристики

    Значение

    Диапазон измерений и преобразования токового сигнала, мА

    от 4 до 20

    Диапазон выходного токового сигнала1), мА

    от 4 до 20

    Пределы допускаемой основной погрешности выходного сигнала, приведенной к диапазону измерений токового сигнала2), %

    ±0,1

    Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений токового сигнала, вызванной изменением температуры окружающего воздуха от нормальных условий измерений на 10 °С2), %

    ±0,05

    Количество измерительных входов

    1

    для исп. PHC-22TD-1111, PHC-22CD-1111, PHC-22HD-1111

    2

    Количество выходов

    для исп. PHC-11TD-11PHC-11CD-11PHC-11HD-11

    2

    1

    Нормальные условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность окружающего воздуха, %, не более

    • - атмосферное давление, кПа

    от +18 до +22 до 80

    от 84 до 106,7

    • 1) По заказу выходной сигнал: силы тока от 0 до 20 мА, напряжения постоянного тока от 0 до 5 В, от 0 до 10 В, от 1 до 5 В, от минус 10 до плюс 10 В и другие

    • 2) Погрешности нормированы без учета погрешностей первичных измерительных преобразователей

    Таблица 6 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания от источника постоянного тока1), В

    от 20 до 35

    Потребляемая мощность, Вт, не более

    2

    Габаритные размеры (Ш^В^Г), мм, не более

    17,5x115x120

    Масса, кг, не более

    0,2

    Маркировка взрывозащиты

    [Ex ia Ga] IIC/IIB X , [Ex ia Da] ШС X

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная   влажность   окружающего

    воздуха при температуре +40 °С, %

    • - атмосферное давление, кПа

    от -20 до +60

    до 95 от 84 до 106,7

    1) Напряжение питания зависит от исполнения преобразователя и указано в маркировке на корпусе

    Таблица 7 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка до метрологического отказа, ч, не менее

    100000

    Срок службы, лет, не менее

    15

    Гарантийный срок, лет

    6


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
