Сведения о средстве измерений: 93913-24 Датчики тока

Номер по Госреестру СИ: 93913-24
93913-24 Датчики тока
(ATE.S)

Назначение средства измерений:
Датчики тока ATE.S (далее по для преобразования действующего значения в унифицированный сигнал 4 - 20 мА. тексту — датчики) силы переменного синусоидального тока предназначены

сертификация программного обеспечения
Внешний вид. Датчики тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики тока
Рисунок № 1

Общие сведения

Дата публикации - 29.11.2024
Срок свидетельства - 27.11.2029
Номер записи - 195750
ID в реестре СИ - 1421493
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ATE.S200.I42, ATE.S040.I42,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ЭЛХАРТ" (ООО "ЭЛХАРТ")
Страна - РОССИЯ
Населенный пункт - г. Краснодар
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2463
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2781 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Датчики тока (ATE.S)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ЭЛХАРТ" (ООО "ЭЛХАРТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93913-24
27.11.2029
Датчики тока, ATE.S
Общество с ограниченной ответственностью "ЭЛХАРТ" (ООО "ЭЛХАРТ") (РОССИЯ г. Краснодар)
ОТ
МП
2 года
94104-24
17.12.2029
Датчики давления, ТЕ1000M
Общество с ограниченной ответственностью "ЭЛХАРТ" (ООО "ЭЛХАРТ") (РОССИЯ г. Краснодар)
ОТ
МП
3 года

Кто поверяет Датчики тока (ATE.S)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭЛХАРТ"
(RA.RU.313516)
  • ATE.S040.I42
  • ATE.S200.I42
  • 2463 1363 2463 0 0 2463 2463 0

    Стоимость поверки Датчики тока (ATE.S)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульных листах руководства по эксплуатации и паспорта типографским способом, и на лицевой панели датчиков методом лазерной печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве по эксплуатации КД.ЭЛХТ-ДД02 РЭ, раздел 2 «Использование по назначению».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования средству измерений

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

    КД.ЭЛХТ-ДТО01-02 ТУ «Датчики тока ATE.S. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «ЭЛХАРТ» (ООО «ЭЛХАРТ»)

    ИНН 2310199453

    Юридический адрес: 350000, г. Краснодар, ул. им. Митрофана Седина, д. 145/1, помещ. 11

    Телефон: 8 (861) 255-97-54

    E-mail: elhart@elhart.ru

    Web-сайт: www.elhart.ru

    Изготовитель

    Общество с ограниченной ответственностью «ЭЛХАРТ» (ООО «ЭЛХАРТ»)
    ИНН 2310199453
    Юридический адрес: 350000, г. Краснодар, ул. им. Митрофана Седина, д. 145/1, помещ. 11
    Адрес места осуществления деятельности: 353210, Краснодарский край, Динской р-н, ст-ца Новотитаровская, ул. Луначарского, д. 401В/1
    Телефон: 8 (861) 255-97-54
    E-mail: elhart@elhart.ru
    Web-сайт: www.elhart.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон (факс): 8 (495) 655-30-87
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    Общество с ограниченной ответственностью «ЭЛХАРТ» (ООО «ЭЛХАРТ»)
    ИНН 2310199453
    Юридический адрес: 350000, г. Краснодар, ул. им. Митрофана Седина, д. 145/1, помещ. 11
    Телефон: 8 (861) 255-97-54
    E-mail: elhart@elhart.ru
    Web-сайт: www.elhart.ru

    Конструктивно датчики состоят из

    чувствительного элемента (замкнутый магнитопровод с обмоткой) и электронной платы преобразования (обработки сигнала), помещенных в изолированный пластиковый корпус. В корпусе предусмотрено отверстие, через которое, для измерения, продевается проводник с измеряемым током. На корпусе расположены DIP переключатели настройки диапазона, съемная клеммная колодка, для подключения питания и выходного сигнала.

    Принцип работы датчиков основан на преобразовании магнитного поля, создаваемого измеряемым током, протекающем в продетом сквозь датчик проводнике, в сигнал напряжения на концах вторичной обмотки чувствительного элемента, который преобразуется в выходной аналоговый сигнал постоянного тока 4 - 20 мА («токовая петля»).

    Датчики выпускаются в двух модификациях ATE.S040 и ATE.S200, отличающихся диапазонами измерения силы переменного тока и максимальным током перегрузки.

    Датчики предназначены для работы в составе измерительных и управляющих систем, измерения силы переменного тока в системах промышленной автоматики в лесной и деревообрабатывающей промышленности, в металлообрабатывающей промышленности, в системах переработки и утилизации отходов, при производстве строительных материалов, в пищевой и фармацевтической промышленности, в электроэнергетике, на производствах переработки сельскохозяйственной продукции, на производствах добычи и переработки полезных ископаемых и других.

    На корпус датчиков наносится информация, позволяющая однозначно идентифицировать каждый экземпляр: заводской номер, наименование производителя, диапазоны измерений, тип питания, знак утверждения типа.

    Заводской номер в виде цифрового обозначения наносится на корпус датчика, методом цифровой лазерной печати, место нанесения которого предоставлено на рисунке 1.

    Пломбирование датчиков не предусмотрено. Программное обеспечение отсутствует.

    Нанесение знака поверки на датчики не предусмотрено. Знак поверки носится в паспорт датчика и/или в свидетельство о поверке виде оттиска.

    Общий вид датчиков тока и представлен на рисунке 1.

    Место нанесения

    Место нанесения

    заводского номера

    заводского номера

    Внешний вид. Датчики тока (ATE.S), http://oei-analitika.ru

    а)

    б)

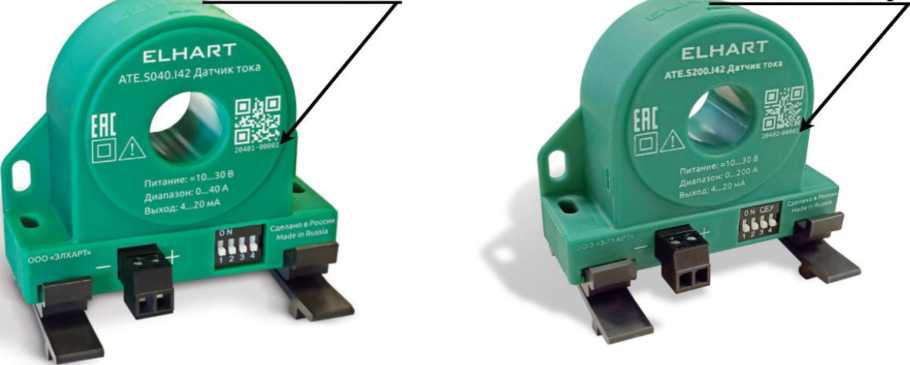

    Рисунок 1 - Внешний вид датчиков
