Номер по Госреестру СИ: 93936-24
93936-24 Анализаторы жидкости
(SMT-APX)
Назначение средства измерений:
Анализаторы жидкости SMT-APX (далее
анализаторы)
предназначены для автоматических автономных измерений показателя активности ионов водорода (pH), окислительно-восстановительного потенциала (ОВП) водных растворов.
Внешний вид.
Анализаторы жидкости

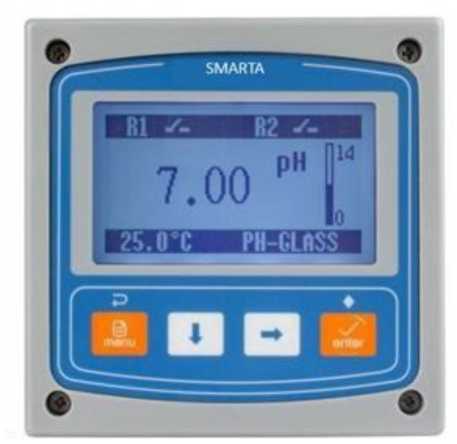

Рисунок № 1
Внешний вид.
Анализаторы жидкости

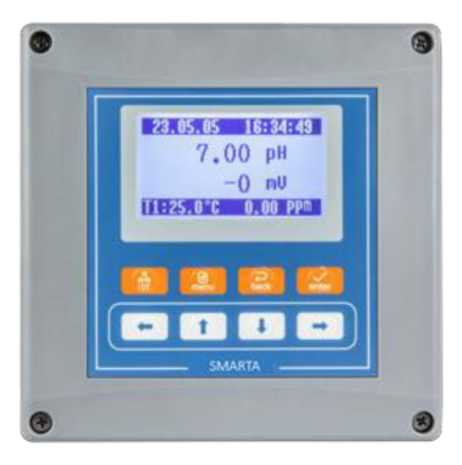

Рисунок № 2
Внешний вид.
Анализаторы жидкости

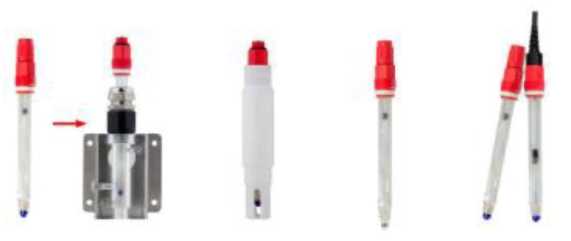

Рисунок № 3
Внешний вид.
Анализаторы жидкости
Рисунок № 4
Внешний вид.
Анализаторы жидкости

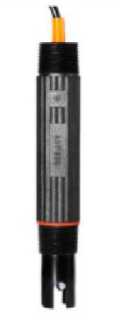

Рисунок № 5
Внешний вид.
Анализаторы жидкости

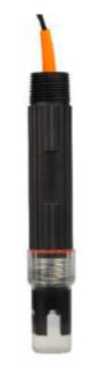

Рисунок № 6
Внешний вид.
Анализаторы жидкости

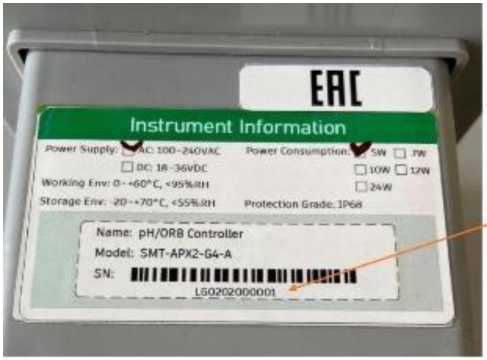

Рисунок № 7
Внешний вид.
Анализаторы жидкости

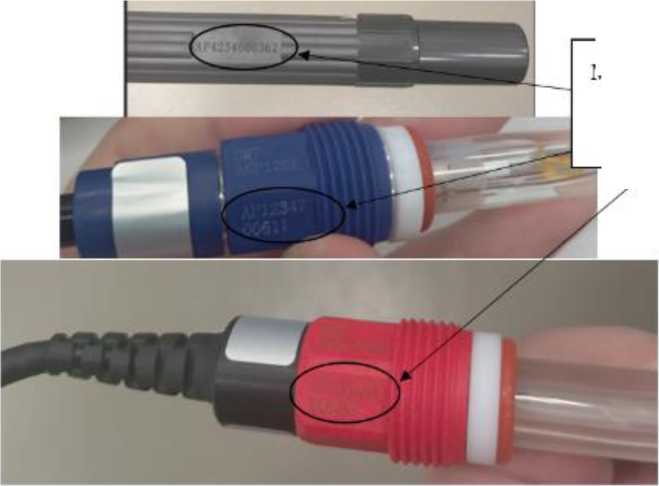

Рисунок № 8
Общие сведения
Дата публикации - 29.11.2024
Срок свидетельства - 27.11.2029
Номер записи - 195755
ID в реестре СИ - 1421498
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. SMT-APX1, мод. SMT-APX1,
Производитель
Изготовитель - Suzhou Delfino Environmental Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 18
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2785 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Анализаторы жидкости (SMT-APX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Анализаторы жидкости (SMT-APX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 18 | 18 | 18 | 0 | 0 | 18 | 18 | 0 |
Стоимость поверки Анализаторы жидкости (SMT-APX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Электронные блоки анализаторов оснащены программным обеспечением, позволяющим осуществлять построение и контроль градуировочной характеристики, проводить контроль процесса измерений, отображать и сохранять результаты измерений.
Программное обеспечение заложено в микропроцессоре и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.
Идентификация версии метрологически значимой части встроенного программного обеспечения осуществляется в главном меню электронного блока.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Таблица 3 -
обеспечения (ПО)
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
V1.0 |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.ХХ.00.001) |
|
1) «Х» не относятся к метрологически значимой части ПО и принимают значения: от 0 до 9 | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений
|
соответствует уровню «средний» по Р 50.2.077-2014. наносится на титульный лист руководства по эксплуатации типографским способом. приведены в пункте 2.10 «Методы измерений» документа SMT-APX.00.001.РЭ «Руководство по эксплуатации. Анализаторы жидкости SMT-APX». Приказ Росстандарта от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя pH активности ионов водорода в водных растворах»; ГОСТ 8.450-81 «ГСИ. Шкала окислительных потенциалов водных растворов»; Технический документ «Анализаторы жидкости SMT-APX. Стандарт предприятия». Suzhou Delfino Environmental Technology Co., Ltd, Китай Адрес: NO.3 Xupai Road, New District, Suzhou, Jiangsu, P.R China Телефон: 86-0512-65652856 Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от измерительных датчиков в зависимости от величины измеряемых показателей, передаче сигнала на электронный блок и расчете значений величин, характеризующих свойства водных растворов, с помощью встроенного программного обеспечения. Принцип действия канала измерения pH, ОВП - потенциометрический, основанный на измерении разности потенциалов измерительного электрода и электрода сравнения, при погружении их в анализируемый раствор. Анализаторы выпускаются в стационарном исполнении и конструктивно состоят из блоков регистрации и управления (электронных блоков) и подключаемых к ним измерительных датчиков (первичных измерительных преобразователей - электродов). Электронные блоки выпускаются в двух модификациях SMT-APX1 и SMT-APX2, представляющих собой одноканальные или двухканальные универсальные устройства, выполненные в едином корпусе, оснащенные жидкокристаллическим дисплеем, клавишами управления и разъемами для подключения измерительных датчиков и соединительных проводов. Модификация SMT-APX2 отличается возможностью записывать получаемую информацию в архив. Структура условного обозначения модификаций электронных блоков: Х1 - Х2 - Х3, где Х1 - модификация электронного блока: SMT-APX1, SMT-APX2; Х2 - тип выходного сигнала и возможность подключения электродов с дополнительным контактом заземления (таблица 1); Х3 - условия электропитания электронных блоков: D - постоянный ток от 18 до 36 В; А - переменный ток от 100 до 240 В. Таблица 1 - Типы выходных сигналов и возможность подключения электродов с дополнительным контактом заземления Модификация электронного блока Х2 Заземление Тип подключения SMT-APX1, SMT-APX2 С1 - Аналоговый выход от 4 до 20 мА Продолжение таблицы 1 Модификация электронного блока Х2 Заземление Тип подключения SMT-APX1, SMT-APX2 C1Z - Аналоговый выход от 4 до 20 мА + цифровой выход RS-485 с протоколом связи Modbus-RTU SMT-APX1 C2 - Два аналоговых выхода от 4 до 20 мА. Один для основного измеряемого параметра pH или ОВП, второй для измеренного значения температуры (при наличии встроенного датчика температуры в электроде) SMT-APX1 G2 + Два аналоговых выхода от 4 до 20 мА. Один для основного измеряемого параметра pH или ОВП, второй для измеренного значения температуры (при наличии встроенного датчика температуры в электроде). Один цифровой выход RS-485 с протоколом связи Modbus-RTU SMT-APX2 C3 - Два аналоговых выхода от 4 до 20 мА. Один для основного измеряемого параметра pH или ОВП, второй для измеренного значения температуры (при наличии встроенного датчика температуры в электроде) SMT-APX2 PD - Одновременное подключение двух измерительных датчиков, pH + pH, pH + ОВП или ОВП + ОВП. Два аналоговых выхода от 4 до 20 мА, по одному для каждого датчика. Один цифровой выход RS-485 с протоколом связи Modbus-RTU SMT-APX2 G4 + Два аналоговых выхода от 4 до 20 мА. Один для основного измеряемого параметра pH или ОВП, второй для измеренного значения температуры (при наличии встроенного датчика температуры в электроде). Один цифровой выход RS-485 с протоколом связи Modbus-RTU Условное обозначение измерительных датчиков формируется следующим образом: SMT-[X1] - [X2] - [X3] - [X4] - [Х5] - [X6] - [X7] Таблица 2 - обозначения датчиков Конфигурация условного обозначения датчиков Параметр Условное обозначение Расшифровка Серия Х1 Тип датчика ASP101Е, ASP100Е, ASP120Е, ASP122Е, ASP123Е, ASP124Е, ASP125Е, ASP126Е, ASP128Е Стеклянные датчики для измерений рН ASR100Е, ASR125Е Стеклянные датчики для измерений ОВП ASP400 Пластиковые датчики для измерений рН ASR401 Пластиковые датчики для измерений ОВП Заказной код Х2 Наличие датчика температуры V01) Отсутствует T11) Датчики типа PT1000 Т2 Датчики типа PT100 Х3 Длина датчика2) 120 Для стеклянного датчика 200 Для пластикового датчика Х4 Монтажное соединение датчика3) Y Жестко смонтированный кабель, без резьбы YS Жестко смонтированный кабель, с резьбой PG13.5 FPV Подключение кабеля через разъем, с резьбой PG13.5 Х5 Длина кабеля dy4) Длина кабеля, м Х6 Электрическое подключе-ние2) А Кабель для подключения BNC Разъём BNC Q6 Разъём Q6 Q9 Разъём Q9 Х7 Текучесть среды5) G Хорошая текучесть P Плохая текучесть 1) Для датчиков модификации SMT-ASP400 обозначение V0 указывается как V, T0 указывается как T; 2) Данный параметр может не указываться в заказном коде; 3) Не применимо для датчиков серии ASP400; 4) Y - принимает цифровые значения, равные длине кабеля; 5) Указывается только для датчиков серий ASP120E, ASP122E, ASP123E, ASP124E, ASP125E, ASP126Е, ASP128Е В измерительных датчиках предусмотрено наличие платиновых термисторов измерения температуры и выполнения автоматической компенсации температуры измерениях. Микропроцессорный контроллер электронного блока выполняет для при математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков. Товарный знак SMARTA наносится на наклейку на передней части электронного блока. Заводские номера электронных блоков имеют вид буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся в паспорт анализатора и методом термопечати на маркировочную табличку, приклеиваемую на электронные блоки. Заводские номера датчиков имеют вид буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся в паспорт анализатора и методом лазерной гравировки на корпус датчиков. Место нанесения заводского номера на электронные блоки представлено на рисунке 6, а на измерительные датчики - на рисунке 7. Общий вид электронных блоков представлен на рисунке 1. Общий вид измерительных датчиков представлен на рисунках 2-5. Нанесение знака поверки на анализаторы не предусмотрено. Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки). а) б) Рисунок 1 - Общий вид электронных блоков анализаторов модификаций: а) SMT-APX1; б) SMT-APX2 Рисунок 2 - Общий вид измерительных датчиков серий ASP101E, ASP100E и ASR100E Рисунок 3 - Общий вид измерительных датчиков серий ASP120E, ASP122E, ASP123E, ASP124E, ASP125E, ASP126E, ASP128E, ASR125E Рисунок 4 - Общий вид измерительных датчиков серии ASP400 Рисунок 5 - Общий вид измерительных датчиков серии ASR401 Рисунок 6 - Место нанесения заводского номера на электронные блоки т Место нанесения заводского номера Рисунок 7 - Место нанесения заводского номера на измерительные датчики Таблица 4 - Метрологические характеристики | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Наименование характеристики |
Значение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Диапазон измерений pH |
от 0 до 14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Пределы допускаемой абсолютной погрешности измерений pH |
±0,02 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Диапазон показаний ОВП, мВ |
от -2000 до 2000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Диапазон измерений ОВП, мВ |
от -133 до +1236 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Дискретность отчёта измерений: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- pH |
0,01 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- ОВП, мВ |
1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Таблица 5 - Технические характеристики | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Наименование характеристики |
Значение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Диапазон компенсации температуры анализируемой среды | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
анализаторов, °С: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- датчики серии ASP101E, ASP100E, ASP120E, ASP122E, ASP123E, | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ASP124E, ASR100E, ASP400, ASR401 |
от 0 до +100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- датчики серии ASP125E, ASP126E, ASR125E |
от 0 до +135 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- датчики серии ASP128E |
от -15 до +80 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Параметры электрического питания: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- напряжение переменного тока, В |
от 100 до 240 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- частота переменного тока, Гц |
50 ± 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- напряжение постоянного тока, В |
от 18 до 36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Потребляемая мощность, В^А, не более |
3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Габаритные размеры электронного блока модификации (ДхШхВ), мм, | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
не более: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- SMT-APX1 |
100x100x120 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- SMT-APX2 |
144x144x120 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Масса электронного блока модификации, кг, не более: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- SMT-APX1 |
0,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- SMT-APX2 |
0,8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Условия эксплуатации: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- температура окружающей среды, °С |
от 0 до +60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- относительная влажность, % |
от 0 до 95 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Степень защиты от внешних влияющих воздействий |
IP68 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
по ГОСТ 14254-2015 для электронных блоков |
IP68 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица 6 - Технические
датчиков
|
Серия измерительного датчика |
Масса датчика, кг, не более |
Габаритные размеры датчика, мм, не более | |
|
длина |
диаметр | ||
|
ASP101Е, ASP100Е |
0,2 |
135 |
31 |
|
ASP120Е, ASP122Е, ASP123Е, ASP124Е, ASP125Е, ASP126Е, ASP128Е, ASR125Е |
0,1 |
125 |
26 |
|
ASP400, ASR100Е |
0,2 |
160 |
32 |
|
ASR401 |
0,3 |
180 |
33 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
70 000 |
