Номер по Госреестру СИ: 93938-24
93938-24 Пылемеры
(PL-3)
Назначение средства измерений:
Пылемеры PL-3 (далее - пылемеры) предназначены для измерений массовой концентрации аэрозольных частиц (пыли) при контроле запыленности рудничной атмосферы в подземных выработках шахт и рудников.
Внешний вид.
Пылемеры
Рисунок № 1
Внешний вид.
Пылемеры
Рисунок № 2
Внешний вид.
Пылемеры
Рисунок № 3
Внешний вид.
Пылемеры
Рисунок № 4
Общие сведения
Дата публикации - 29.11.2024
Срок свидетельства - 27.11.2029
Номер записи - 195757
ID в реестре СИ - 1421500
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Emag-Serwis Sp. z o.o.
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 25
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2785 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
№1069 от 2025.06.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Пылемеры (PL-3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Пылемеры (PL-3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 25 | 25 | 0 | 0 | 25 | 25 | 0 |
Стоимость поверки Пылемеры (PL-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Пылемеры имеют встроенное и автономное программное обеспечение (далее - ПО). Встроенное ПО используется для обеспечения функционирования пылемеров и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации; автономное ПО - для управления пылемерами. К метрологически значимой части встроенного ПО относится часть ПО, отвечающая за получение результата измерений. Автономное ПО не содержит метрологически значимой части. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение для встроенного ПО |
|
Номер версии (идентификационный номер) ПО |
2.ХХ *) |
|
*) «ХХ» - метрологически незначимая часть ПО, арабских цифр от «00» до «99». |
может принимать значения в виде |
Знак утверждения типа
Знак утверждения типананосится на табличку на корпусе пылемера методом металлографической печати и титульный лист паспорта с помощью графических устройств.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте, п. 4 «Использование по назначению».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»: раздел 4 «Измерения при выполнении работ по обеспечению безопасных условий и охраны труда» (п. 4.45 «Измерение массовой концентрации твёрдых веществ в пробах воздуха рабочей зоны»);
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утверждённая приказом Росстандарта от 30 декабря 2021 г. № 3105;
Стандарт предприятия Emag-Serwis Sp. z o.o.
ПравообладательEmag-Serwis Sp. z o.o., Польша
Адрес: 40-189 Katowice, ul. Leopolda, 33, Poland
Телефон: +48 32 259-79-37; факс: +48 32 258-93-00
Web-сайт: www.emagserwis.pl
E-mail: emagserwis@emagserwis.pl
Изготовитель
Emag-Serwis Sp. z o.o., Польша
Адрес: 40-189 Katowice, ul. Leopolda, 33, Poland
Телефон: +48 32 259-79-37; факс: +48 32 258-93-00
Web-сайт: www.emagserwis.pl
E-mail: emagserwis@emagserwis.pl
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени«Всероссийский
Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7 (812) 251-76-01; факс: +7 (812) 713-01-14 E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Emag-Serwis Sp. z o.o., Польша
Адрес: 40-189 Katowice, ul. Leopolda, 33, Poland
Телефон: +48 32 259-79-37; факс: +48 32 258-93-00
Web-сайт: www.emagserwis.pl
E-mail: emagserwis@emagserwis.pl
Принцип действия пылемеров - оптический. Луч, формируемый источником оптического излучения (лазерный диод), попадает в измерительную зону (кювету), где рассеивается находящимися на его траектории аэрозольными частицами и регистрируется с помощью фотодетектора. Интенсивность зарегистрированного излучения пропорциональна массовой концентрации пыли.
Конструктивно пылемеры выполнены в металлическом корпусе, в котором обеспечивающие
общее
размещены оптические и электронные компоненты, функционирование.
Управление пылемерами осуществляется с помощью персонального компьютера посредством специализированного программного обеспечения. Предусмотрена индикация показаний на дисплее, расположенном на передней панели пылемеров.
Электрическое питание осуществляется от искробезопасной сети постоянного тока. Пылемеры оснащены цифровым интерфейсом RS-485 и аналоговым выходом от 0,4 до 2,0 В.
Результаты измерений представляются в виде значений массовой концентрации пыли. Общий вид пылемеров и места нанесения знака утверждения типа и заводского номера приведен на рисунках 1 - 2. Нанесение на корпус знака поверки не предусмотрено. Пломбировка корпуса осуществляется путём фиксации двумя гибкими пломбами-наклейками синего цвета. Идентификация пылемеров осуществляется с помощью таблички, расположенной на корпусе. На табличке указывается заводской номер в цифровом формате и наносится методом металлографической печати.

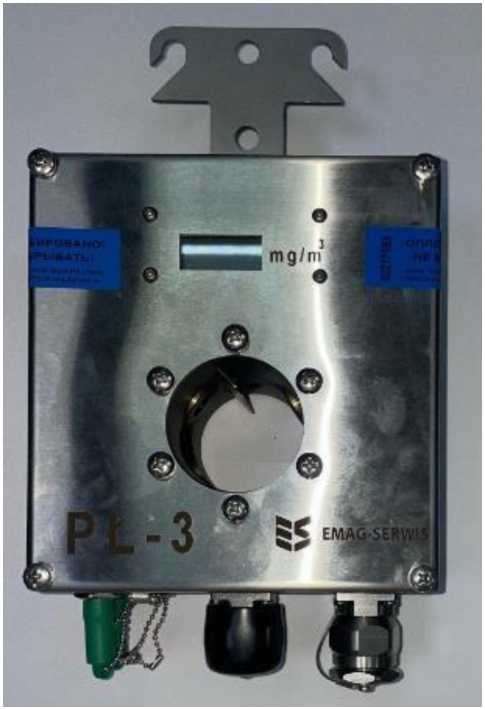

а) общий вид пылемеров
Katowice uL Leopolda 33
Пылемер PL-3
№ЕАЭС RJC-PL.Afl07 B 04931/22
ООО<Це}1трСе ртнфина ци н* ВЕЛ ЕС*
Ui=1GB Uo=5,8&B h=2A 10=19мАСрОмкФ Ро=0,11Вт
1|=0мГн ГПГМасса 2,5кг г НI
Места нанесения знака утверждения типа и заводского номера
б) пример таблички
Рисунок 1 - Общий вид пылемеров и пример таблички
Таблица 5 - Комплектность пылемеров
|
Наименование |
Обозначение |
Количество |
|
Пылемер |
PL-3 |
1 шт. |
|
Комплект принадлежностей 1) |
- |
1 комп. |
|
Автономное ПО 2) |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации интерфейса RS485 |
- |
1 экз. |
таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Методика поверки |
- |
1 экз. |
|
1) Комплект принадлежностей согласовывается при заказе. | ||
|
2) Поставляется по заказу. | ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации пыли, мг/м3 |
от 0 до 250 |
|
Пределы допускаемой погрешности1) измерений массовой концентрации пыли:
|
±20 ±20 |
| |
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение сети постоянного тока, В |
от 9 до 16 |
|
Потребляемая мощность, В-А, не более |
0,25 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
262 |
|
- ширина |
153 |
|
- длина |
88 |
|
Масса, кг, не более |
2,5 |
|
Маркировка взрывозащиты |
PO Ex ia op is I Ма X |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP54 |
|
Условия эксплуатации: - температура окружающего воздуха , °С |
от 0 до +40 |
|
- относительная влажность окружающего воздуха, %, не более |
95 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч, не менее |
24000 |
