Номер по Госреестру СИ: 93967-24
93967-24 Лупы измерительные Элитест
(ЛИ-3-10×)
Назначение средства измерений:
Лупы измерительные Элитест ЛИ-3-10^ (далее - лупы) предназначены для измерений линейных размеров.

Внешний вид.
Лупы измерительные Элитест
Рисунок № 1

Внешний вид.
Лупы измерительные Элитест
Рисунок № 2

Внешний вид.
Лупы измерительные Элитест
Рисунок № 3

Внешний вид.
Лупы измерительные Элитест
Рисунок № 4

Внешний вид.
Лупы измерительные Элитест
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Порядок работы» документов «Лупы измерительные Элитест ЛИ-3-10^. Паспорт» и «Лупы измерительные Элитест ЛИ-3-10^ LED. Паспорт»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ГОСТ 25706-83 Лупы. Типы, основные параметра. Общие технические требования;
ТУ 26.70.23-070-96651179-2017 «Технические условия. Лупы измерительные Элитест ЛИ-3-10"».
ПравообладательОбщество с ограниченной ответственностью «АРИОН» (ООО «АРИОН»)
ИНН 5260177584
Юридический адрес: 603093, Нижегородская обл., г. Нижний Новгород, ул. Родионова, д. 134, лит. А, помещ. 3
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Юридический адрес: 119530, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Лупы изготавливаются в двух модификациях, отличающихся наличием и отсутствием подсветки: ЛИ-3-10^ без подсветки и ЛИ-3-10^ LED с подсветкой. Общий вид луп и измерительной шкалы представлен на рисунках 1-3.
Линзы луп обеспечивают 10-ти кратное увеличение. Линзы луп изготовлены из стекла. Измерения осуществляются с помощью измерительной шкалы в поле зрения лупы. Измерения могут проводиться при дневном и искусственном свете.
На центральной части лупы ЛИ-3-10^ LED расположен переключатель
включения/выключения подсветки и разъём для зарядки аккумулятора.
Товарный знак «Элитест» наносится на основание окуляра и/или на поверхность корпуса над условным обозначением лупы.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование луп не предусмотрено.
Заводской номер в виде цифрового и (или) цифробуквенного обозначения наносится на поверхность корпуса под условным обозначением лупы для луп модификации ЛИ-3-10^ LED и на основание окуляра для луп модификации ЛИ-3-10^. Место нанесения заводского номера представлено на рисунке 4.

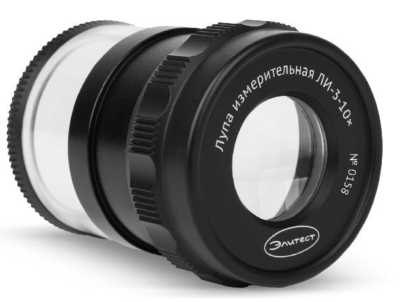

Рисунок 1 - Общий вид луп модификации ЛИ-3-10^

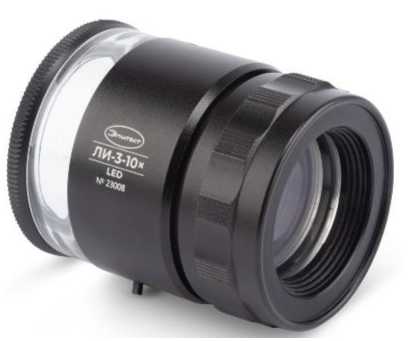

Рисунок 2 - Общий вид луп модификации ЛИ-3-10^ LED

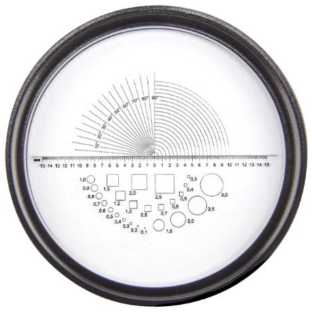

Рисунок 3 - Общий вид измерительной шкалы
а)
б)
а) ЛИ-3-10^ LED; б) ЛИ-3-10^

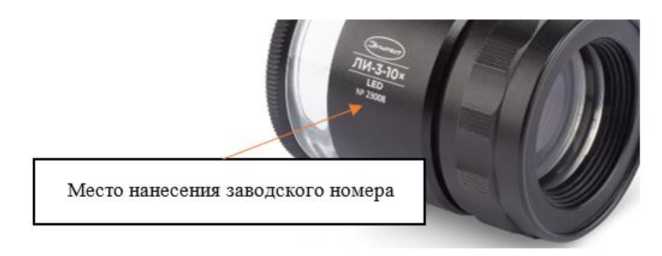

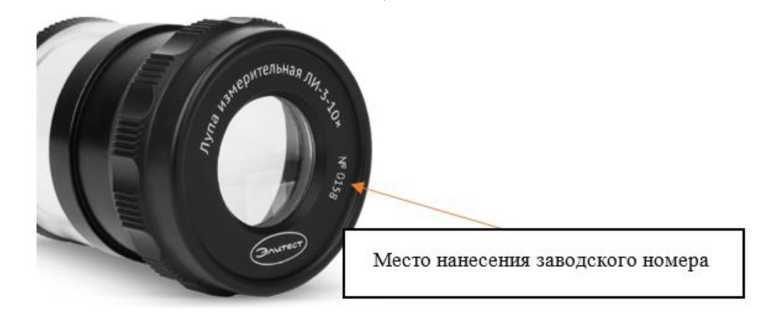

Рисунок 4 - Место нанесения заводского номера на лупы измерительные Элитест ЛИ-3-10^
Таблица 1 -
й ЛИ-3-10^ и ЛИ-3-10^ LED
|
Наименование параметра |
Значение |
|
Диапазон измерений линейной измерительной шкалы, мм |
от 0 до 20 |
|
Цена деления линейной измерительной шкалы, мм |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерений линейной измерительной шкалы, мм |
± 0,02 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение характеристики |
|
Длина измерительных шкал: | |
|
- линейной, мм |
от 0 до 30,0 |
|
- угловой, град |
от 0 до 90 |
|
- радиусов, мм |
от 0 до 10 |
|
- окружностей, мм |
от 0,1 до 3,0 |
|
- квадратов, мм |
от 0,3 до 2,5 |
|
Габаритные размеры (с выдвинутым окуляром) диаметрхвысота, мм, не более: | |
|
ЛИ-3-10^ |
56x46 |
|
ЛИ-3-10^ LED |
66x47 |
|
Масса луп, кг, не более: | |
|
ЛИ-3-10^ |
0,1 |
|
ЛИ-3-10^ LED |
0,2 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +1 до +40 |
|
- относительная влажность, % |
от 45 до 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
