Принцип действия рулеток основан на непосредственном сравнении измерительной шкалы рулетки с измеряемыми линейными размерами объектов.

Рулетки выпускаются в следующих модификациях: Geobox РК2-3, Geobox РК2-5, Geobox РК2-8, Geobox РК2-10, Geobox РК 2-20, Geobox РК2-30, Geobox РК2-30Н, Geobox РК2-30Р, Geobox РК2-50, Geobox РК2-50Н, Geobox РК2-50Р, Geobox РК2-100Р, Geobox РК3-30Р, Geobox РК3-50Р, отличающиеся номинальной длиной, и особенностями ленты.

Структура условного обозначения модификаций выглядит следующим образом:

Geobox РКИ-ДЛ,

где И - номер исполнения: 2 или 3;

Д - номинальная длина шкалы в метрах: 3, 5, 8, 10, 20, 30, 50, 100;

Л - для рулеток 30, 50, 100 м при наличии редуктора: «Р», для рулеток 30, 50 м при наличии дополнительного нано-покрытия на ленте рулетки: «Н», либо может отсутствовать.

Пример условного обозначения модификации:

Geobox РК2-20

рулетка второго исполнения, длины 20 м;

Geobox РК3-30Р

рулетка третьего исполнения, длины 30 м с редуктором;

Geobox РК2-50Н

рулетка второго исполнения, длины 50 м с дополнительным нано-покрытием.

Рулетки модификаций Geobox РК2-3, Geobox РК2-5, Geobox РК2-8 имеют желобчатую форму, корпус закрытый и выполнен из пластика, измерительная желтая лента выполнена из углеродистой стали с нейлоновым покрытием, с нанесенной измерительной шкалой с миллиметровыми интервалами, помещенную в корпус с механизмом наматывания. Лента имеет магнитный держатель для закрепления на предмете, подлежащем измерению. На присутствует фиксатор ленты в любом рабочем положении.

Рулетки модификаций Geobox РК2-10, Geobox РК2-20 имеют плоскую закрытый корпус выполнен из пластика с складной ручкой для перемотки измерительной желтой ленты из углеродистой стали с нейлоновым покрытием, с нанесенной измерительной шкалой с миллиметровыми интервалами, помещенную в корпус с механизмом наматывания. Лента снабжена пластиковым кольцом фиксатором с зацепом.

Рулетки модификаций Geobox РК2-30, Geobox РК2-50 имеют плоскую форму и заключены в открытый металлический корпус с пластиковой ручкой для удержания во время работы и пластиковой ручкой для смотки плоской измерительной желтой ленты из углеродистой стали с нейлоновым покрытием, с нанесенной измерительной шкалой с миллиметровыми интервалами. Лента снабжена пластиковым кольцом фиксатором с зацепом.

Рулетки модификаций Geobox РК2-30Н, Geobox РК2-50Н имеют плоскую форму и заключены в открытый металлический корпус с пластиковой ручкой для удержания во время работы и пластиковой ручкой для смотки плоской измерительной желтой ленты из углеродистой стали с нейлоновым покрытием, с нанесенной измерительной шкалой с миллиметровыми интервалами. Лента снабжена металлическим кольцом-зацепом.

Рулетки модификаций Geobox РК2-30Р, Geobox РК2-50Р имеют плоскую форму, открытый корпус выполнен из пластика и имеет ручку для удержания во время работы. Желтая лента выполнена из углеродистой стали с нейлоновым покрытием, с нанесенной измерительной шкалой с миллиметровыми интервалами, помещенную в корпус с механизмом наматывания и редуктором для ускорения перемотки.

Рулетки модификация Geobox РК3-30Р, Geobox РК3-50Р имеют плоскую форму, открытый корпус выполнен из пластика и имеет ручку для удержания во время работы. Белая лента выполнена из фибергласса устойчивого к кислотам, электричеству и истиранием, с нанесенной измерительной шкалой с миллиметровыми интервалами, помещенную в корпус с механизмом наматывания и редуктором для ускорения перемотки.

Рулетка модификации Geobox РК2-100Р имеют плоскую форму, открытый корпус выполнен из пластика и имеет ручку для удержания во время работы и острый упор в нижней части рулетки для установки на поверхности. Желтая лента выполнена из углеродистой стали с нейлоновым покрытием, с нанесенной измерительной шкалой с миллиметровыми интервалами, помещенную в корпус с механизмом наматывания и редуктором для ускорения перемотки.

Общий вид рулеток представлен на рисунках 1-7.

Пломбирование рулеток не предусмотрено.

Нанесение знака поверки на корпус рулеток не предусмотрено.

Заводской номер наносится в виде цифрового обозначения, состоящего из арабских цифр, на корпус рулетки в виде наклейки. На рулетки с закрытым корпусом заводской номер наносится на заднюю часть рулетки над держателем для ремня. На рулетки с открытым корпусом заводской номер наносится на область корпуса ниже поворотного механизма.

Место нанесения заводского номера и знака утверждения типа представлено на рисунке 8.

Рулетки выпускаются под товарным знаком           г» -v-     , который вместе с

обозначением модификации наносится на корпус рулетки в виде наклейки для всех модификаций закрытого типа, а также для модификаций открытого типа, кроме Geobox РК2-30, Geobox РК2-50, Geobox РК2-30Н, Geobox РК2-50Н. Для модификаций Geobox РК2-30, Geobox РК2-50 товарный знак и модификация наносятся на корпус в виде гравировки. Для модификаций Geobox РК2-30Н, Geobox РК2-50Н товарный знак и обозначение модификации наносятся на корпус в виде гравировки или наклейки.

а)                                   б)                                  в)

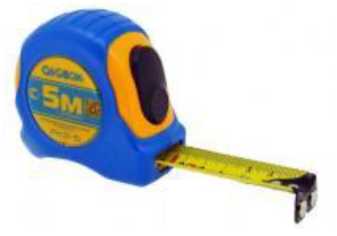

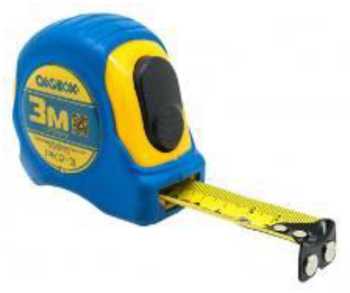

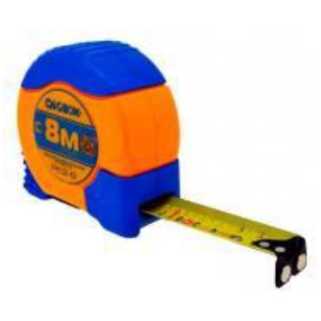

Рисунок 1 - Общий вид рулеток измерительных металлических модификаций: а) Geobox РК2-3; б) Geobox РК2-5; в) Geobox РК2-8

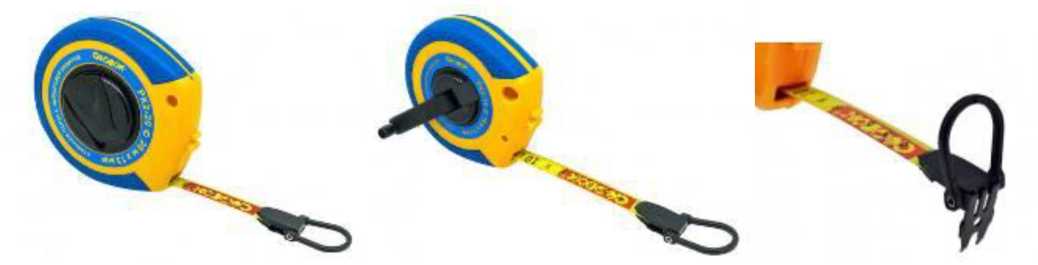

Рисунок 2 - Общий вид рулеток измерительных металлических модификаций Geobox РК2-10,

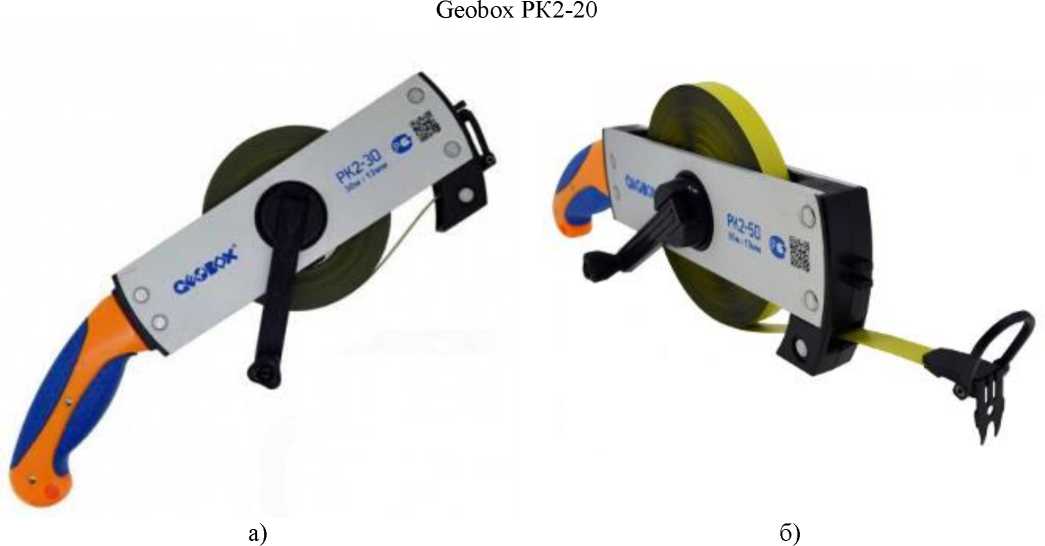

Рисунок 3 - Общий вид рулеток измерительных металлических модификаций: а) Geobox РК2-30; б) Geobox РК2-50

а)

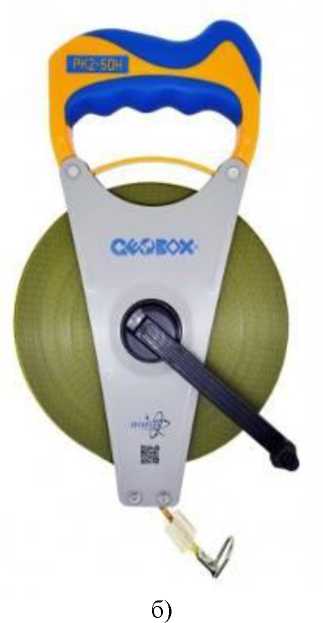

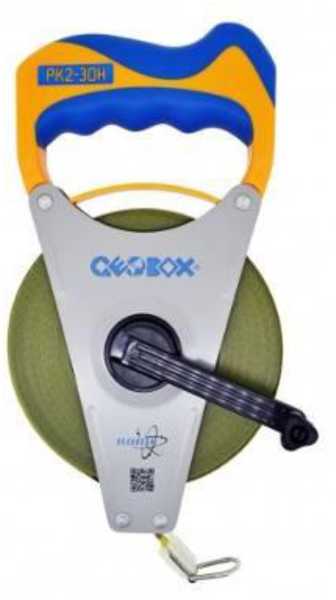

Рисунок 4 - Общий вид рулеток измерительных металлических модификаций: а) Geobox РК2-30Н; б) Geobox РК2-50Н

б)

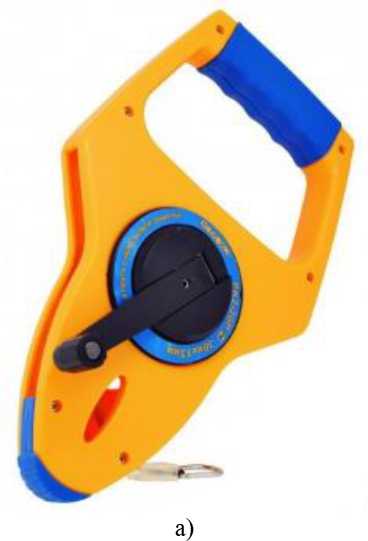

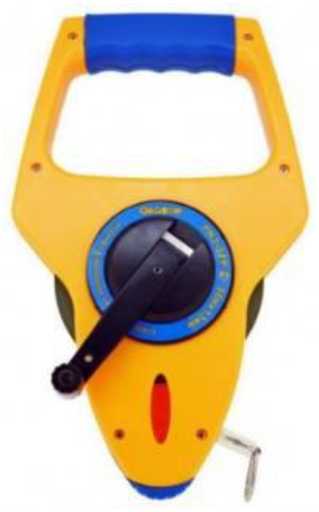

Рисунок 5 - Общий вид рулеток измерительных металлических модификаций: а) Geobox РК2-30Р, б) Geobox РК2-50Р

б)

а)

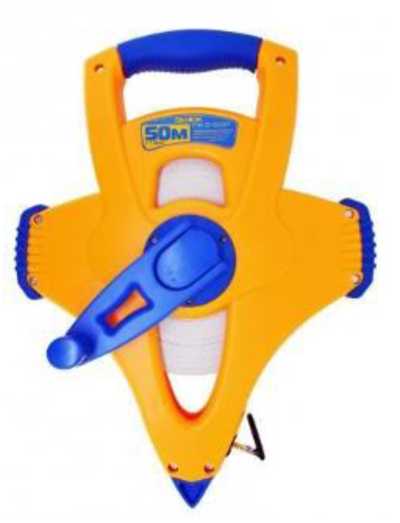

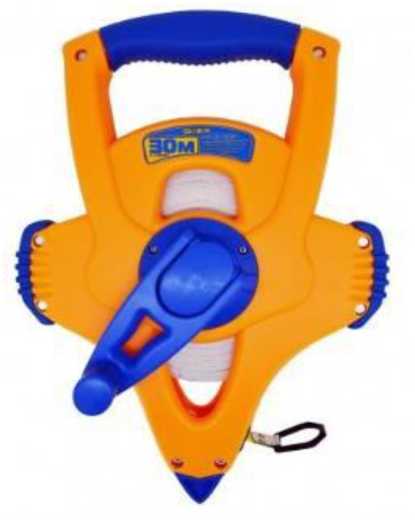

Рисунок 6 - Общий вид рулеток измерительных металлических модификаций: а) Geobox РК3-

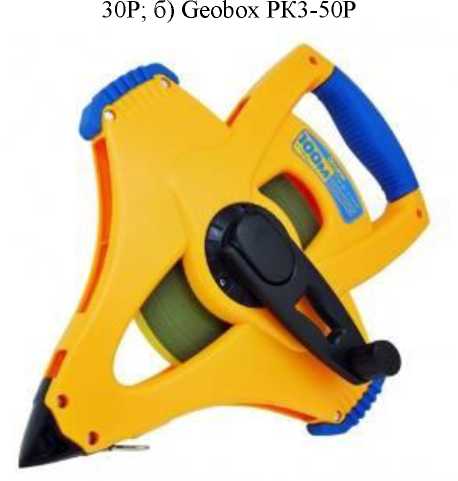

Рисунок 7 - Общий вид рулеток измерительных металлических модификации Geobox РК2-100Р

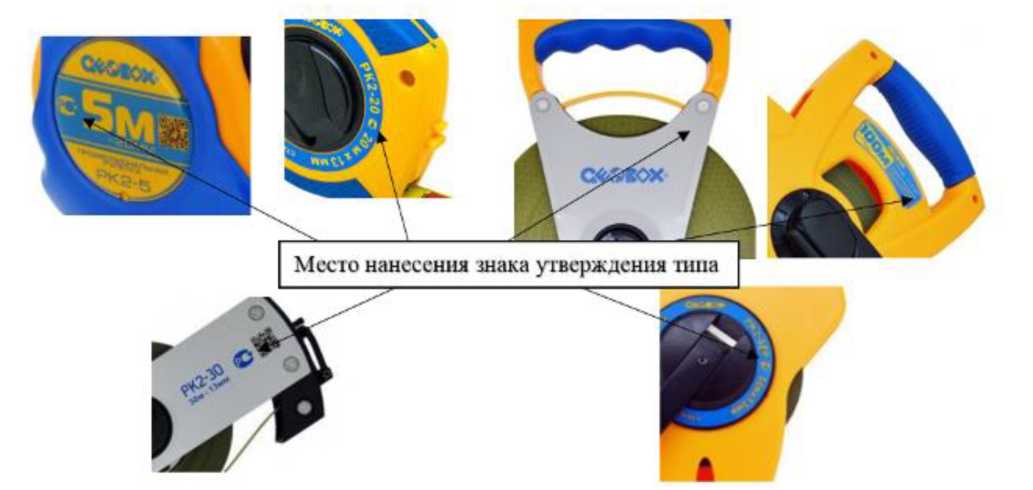

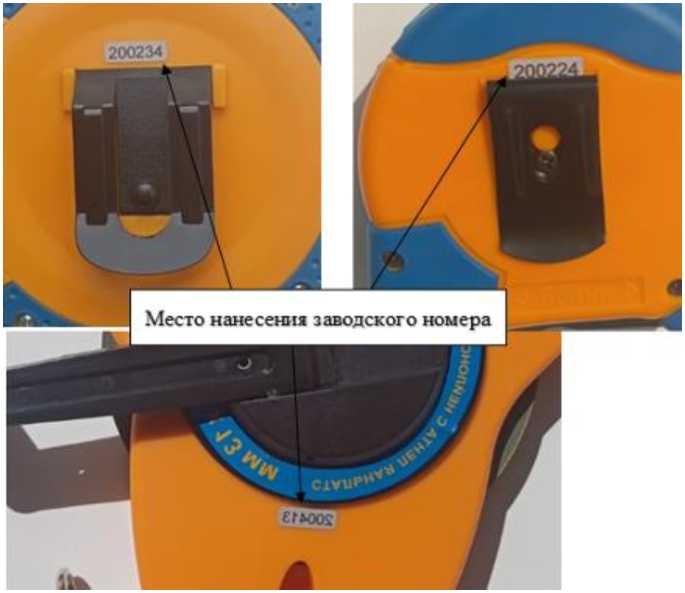

Рисунок 8- Места нанесения заводского номера и знака утверждения типа

Таблица 4 -

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические

Продолжение таблицы 2

Таблица 3 - Показатели надёжности
