Номер по Госреестру СИ: 93981-24
93981-24 Весы промышленные электронные
(ИПТ-В2402)
Назначение средства измерений:
Весы промышленные электронные ИПТ-В2402 (далее - весы) для статического измерения массы грузов.
предназначены
Внешний вид.
Весы промышленные электронные
Рисунок № 1
Внешний вид.
Весы промышленные электронные
Рисунок № 2
Внешний вид.
Весы промышленные электронные
Рисунок № 3
Внешний вид.
Весы промышленные электронные
Рисунок № 4
Внешний вид.
Весы промышленные электронные
Рисунок № 5
Внешний вид.
Весы промышленные электронные
Рисунок № 6
Внешний вид.
Весы промышленные электронные
Рисунок № 7
Общие сведения
Дата публикации - 02.12.2024
Срок свидетельства - 02.12.2029
Номер записи - 195805
ID в реестре СИ - 1421581
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "РУС-ИНДУСТРИЯ" (АО "РУС-ИНДУСТРИЯ")
Страна - РОССИЯ
Населенный пункт - пгт Северный, Белгородская обл.
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2827 от 2024.12.02 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Весы промышленные электронные (ИПТ-В2402)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "РУС-ИНДУСТРИЯ" (АО "РУС-ИНДУСТРИЯ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93981-24 02.12.2029 |
Весы промышленные электронные, ИПТ-В2402 Акционерное общество "РУС-ИНДУСТРИЯ" (АО "РУС-ИНДУСТРИЯ") (РОССИЯ пгт Северный, Белгородская обл.) |
ОТ МП |
1 год |
Кто поверяет Весы промышленные электронные (ИПТ-В2402)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Весы промышленные электронные (ИПТ-В2402)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой.
Программное обеспечение состоит из модулей (подпрограмм) обслуживания периферии, расчета веса и взаимодействия с пользователем. Модуль обслуживания периферии производит опрос клавиатуры, вывод на дисплей, контролирует питание весов, опрашивает АЦП, управляет обменом данными по последовательному порту, хранит и загружает из энергонезависимой памяти калибровочные константы и настройки. Модуль расчета веса получает от модуля обслуживания периферии значение с АЦП и значения калибровочных констант и производит расчет веса, отслеживает динамику его изменения и контролирует, чтобы он не вышел за границы допустимых значений. Модуль взаимодействия с пользователем подготавливает к выводу на дисплей в символьном виде данные, полученные им от модулей расчета веса и обслуживания периферии. Также, он обрабатывает данные о нажатых клавишах и выдает соответствующие команды модулю взвешивания, после чего производит анализ результатов выполнения этих команд и выдачу их пользователю.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при включении весов в сеть.
Метрологически значимые параметры ПО могут изменяться в режиме калибровки, доступ к которым защищен пломбами с нанесенными знаками поверки, находящимися под ГПУ на днище весов в передней части на место одного из винтов, таким образом защищая доступ к служебному переключателю на корпусе весов.
Калибровка осуществляется на заводе-изготовителе и в сервисном центре.
Нормирование метрологических характеристик проведено с учетом применения ПО. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ИПТ-В2402 |
|
Номер версии (идентификационный номер) ПО |
U 1.ХХ |
|
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
* |
|
где - Х принимает значения от 0 до 9 и не относится к метрологически значимому ПО; * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в Руководство по эксплуатации, раздел 1 «Описание и работа».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.31-001-16118821-2024. Весы промышленные электронные ИПТ-В2402. Технические условия.
ПравообладательАкционерное общество «РУС-ИНДУСТРИЯ» (АО «РУС-ИНДУСТРИЯ») ИНН 3102040544
Юридический адрес: 308519, Белгородская обл, м.р-н Белгородский, гп. Северный, пгт. Северный, тер. промышленный парк Фабрика, зд. 1, к. 16 Телефон: (4722) 73-50-50
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): (495) 491-78-12
Е-mail: sittek@mail.ru
Принцип действия весов основан на преобразовании силы тяжести груза весоизмерительным тензорезисторным датчиком (далее - датчик) в сигнал, с последующей обработкой его в аналого-цифровом преобразователе (далее-АЦП) в цифровой вид и выдачей измеренных значений массы на цифровой дисплей (далее - дисплей) индикатора и/или печатающее устройство (принтер), или на цифровой интерфейс ПК.
Весы состоят из весоизмерительного устройства (далее - ВИУ), включающего в себя корпус, датчик и АЦП, грузоприемного устройства (далее - ГПУ) и терминала, имеющего дисплей и клавиатуру. АЦП может устанавливаться в ВИУ или в терминале.
Весы выпускаются напольными и настольными и имеют жидкокристаллический или светодиодный дисплей.
Варианты используемых дисплеев терминалов, а также их расположение обозначаются соответствующими индексами, которые приведены в таблице 1.
взвешиваемого электрический
Таблица 1 - Варианты используемых дисплеев терминалов
|
Вариант используемого дисплея и клавиатуры |
Индекс |
|
Дисплей массы с девятью функциональными кнопками 224x134x74mm |
T10C |
|
Дисплей массы с девятью функциональными кнопками 220x190x85mm |
T10B |
|
Встроенный дисплей |
B31C |
функции
и
В весах предусмотрены следующие устройства (ГОСТ OIML R 76-1-2011):
-
- полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);
-
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
-
- устройство слежения за нулем (п. Т.2.7.3);
-
- устройство тарирования (выборки массы тары) (п. Т.2.7.4.2); На корпусе весов прикрепляются таблички, разрушающиеся
содержащие следующую информацию:
-
- наименование или товарный знак предприятия-изготовителя;
-
- условное обозначение весов;
-
- заводской номер весов по системе нумерации предприятия-изготовителя
при
удалении,
(формат - цифровой, способ нанесения - типографский);
-
- класс точности весов по ГОСТ OIML R 76-1-2011;
-
- значение максимальной нагрузки (Max ..);
-
- значение минимальной нагрузки (Min .);
-
- значение поверочного деления (e = .) и действительной цены деления (d);
-
- значение максимальной выборки массы тары (Т = - .);
-
- знак утверждения типа средства измерений;
-
- особый диапазон рабочих температур;
-
- параметры электрического питания;
-
- год изготовления.
Весы выпускаются в 5 модификациях: ИПТ-В2402 15-5; ИПТ-В2402 30-10; ИПТ-В2402 60-20; ИПТ-В2402 300-100; ИПТ-В2402 3000-1000, отличающихся
метрологическими характе-ристиками и имеют 5 конструктивных исполнений, обозначаемых индексами:
T - с встроенным дисплеем,
C - весовая платформа без стойки,
P - весовая платформа со стойкой,
A - весовая платформа для животных с ручкой,
B - весовая платформа в виде двух балок.
Весы при заказе имеют следующие обозначения:
Весы электронные промышленные ИПТ-В2402-[1] [2] [3][4][5][6][7]
где:
ИПТ-В2402-обозначение типа весов
-
[1] - значение Мах весов, кг: 15, 30, 60, 300,3000;
-
[2] - значения e весов, г: 5, 10, 20, 100, 1000;
-
[3] - вид весов: П - напольные, T - настольные;
-
[4] - конструктивное исполнение: T; С; P; A; B;
-
[5] - индекс дисплея: T10C, T10B, B31C;
-
[6] - индекс материала исполнения: MS - обычная сталь, SS - нержавеющая сталь.
-
[7] - индекс размера ГПУ: 33; 34; 44; 45; 56; 66; 88; 59; 89 .
Общий вид весов, терминалов и ГПУ показан на рисунках 1-3, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 4.
ИПТ-В2402- B31C
ИПТ-В2402- T10C

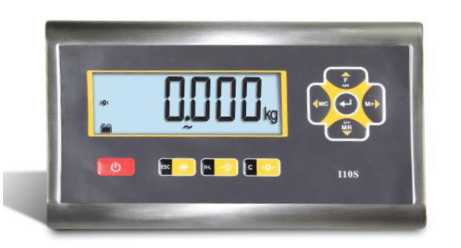

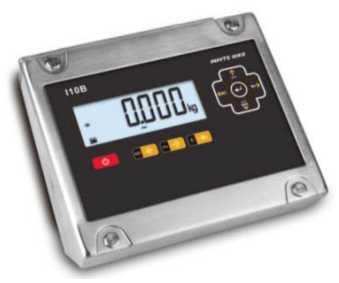

Рисунок 1 - Общий вид терминалов весов

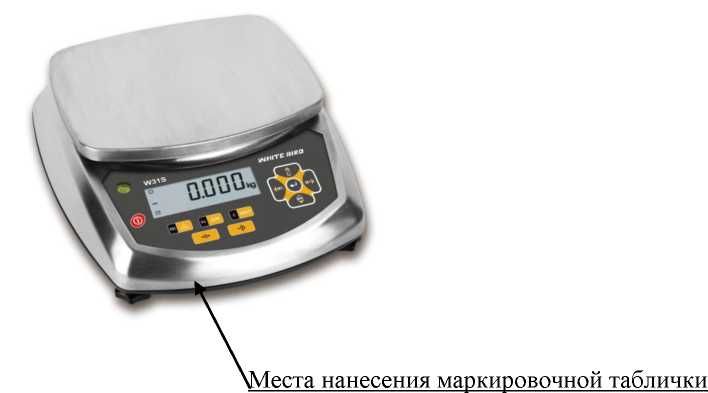

Настольное исполнения ИПТ-В2402- B31C с грузовой платформой Т
Рисунок 2 - Общий вид весов

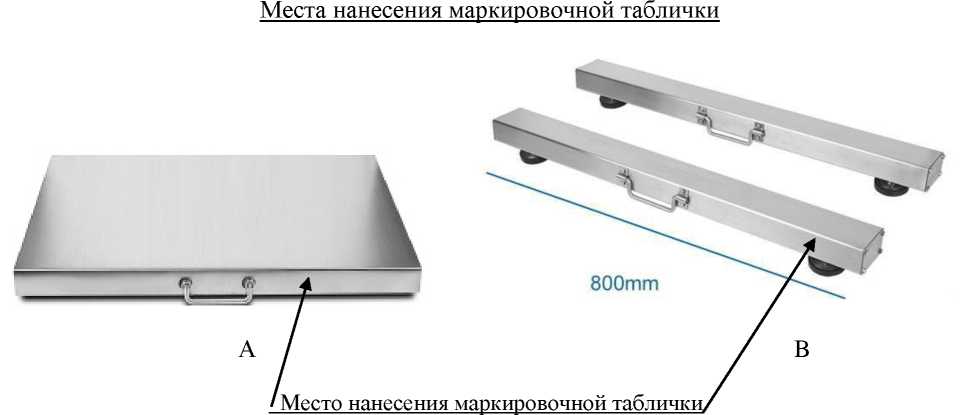

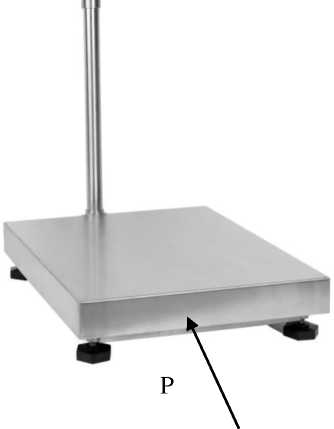

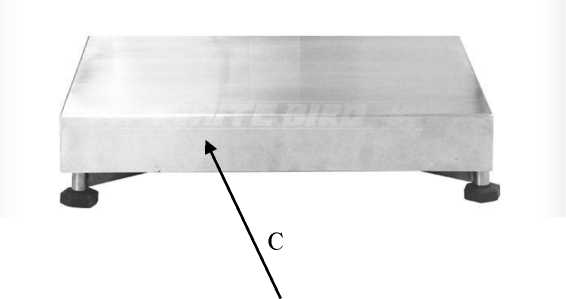

Рисунок 3 - Общий вид ГПУ весов напольного исполнения F конструктивных исполнений А, В, P и С
Пломба, место нанесения знака поверки

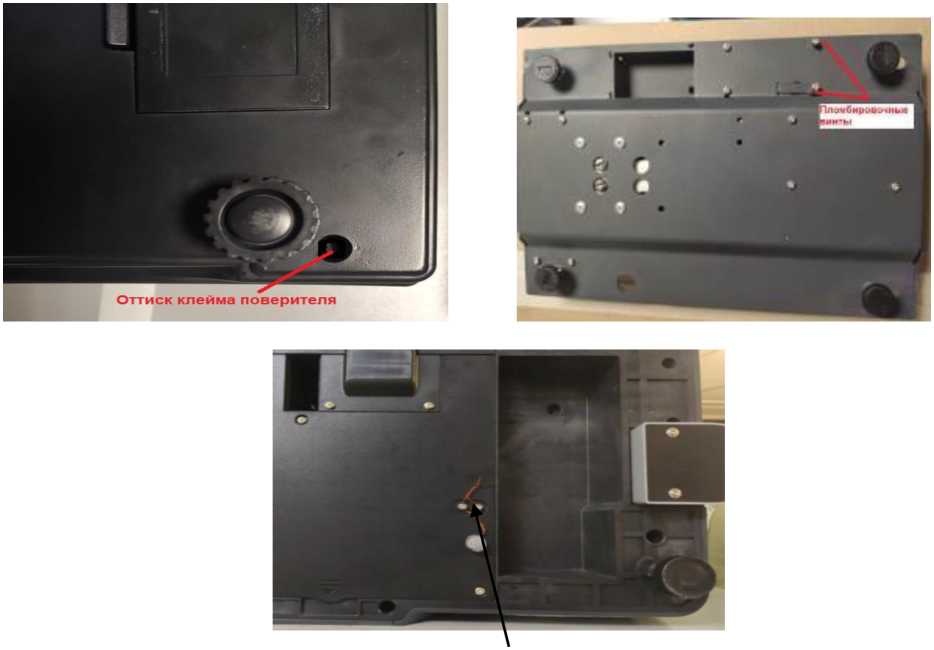

Рисунок 4 - Схемы пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки
Класс точности по ГОСТ OIML R 76-1-2011 ...................................................................средний (III)
Число поверочных интервалов n = Max/e .......................................................................................3000
Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при поверке (mpe), в соответствующих интервалах нагрузки (m) и диапазона выборки массы тары весов (Т-), приведены в таблице 3.
Таблица 3 - Метрологические характеристики
|
Обозначение весов |
Min, кг |
Max, кг |
e=d, г |
m, кг |
mpe, г |
Т-, кг |
|
ИПТ-В2402-[151[51 [31 [4] |
от 0,1 до 2,5 включ. |
± 2,5 |
от 0 | |||
|
[5][6][7] |
0,1 |
15 |
5 |
св.2,5 до 10 включ. |
± 5 |
до |
|
св. 10 до 15 включ. |
± 7,5 |
7,5 | ||||
|
ИПТ-В2402-[301 [101 [31 [4] |
от 0,2 до 5 включ. |
± 50 |
от 0 до 15 | |||
|
[5][6][7] |
0,2 |
30 |
10 |
Св. 5 до 20 включ. |
± 10 | |
|
св. 20 до 30 включ. |
± 15 | |||||
|
ИПТ-В2402- [60][201[3] [4] |
от 0,4 до 10 включ. |
± 10 |
от 0 до 30 | |||
|
[5] [6][7] |
0,4 |
60 |
20 |
св. 10 до 40 включ. |
± 20 | |
|
св. 40 до 60 включ. |
± 30 | |||||
|
ИПТ-В2402- |
от 2 до 50 включ. |
± 50 |
от 0 | |||
|
[300][100][3]Г4] |
2 |
300 |
100 |
св. 50 до 200 включ. |
± 100 | |
|
[5] [6][7] |
св. 200 до 300 включ. |
± 150 |
до 150 | |||
|
ИПТ-В2402- [3000] [ 1000] |
от 20 до 500 включ. |
± 500 |
от 0 | |||
|
[3][4] [5] [6][7] |
20 |
3000 |
1000 |
св. 500 до 2000 включ. |
± 1000 |
до |
|
св. 2000 до 3000 включ. |
± 1500 |
1500 |
Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности приведенных в таблице 3 при поверке.
Пределы допускаемой погрешности при поверке после выборки массы тары соответствуют пределам допускаемой погрешности приведенных в таблице 3 для массы нетто при любом значении массы тары.
Таблица 4 -
и технические
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности устройства установки на нуль, г |
±0,25 е |
|
Показания индикации массы, кг, не более |
Мах+9 е |
|
Диапазон установки на нуль и слежения за нулём, % от Max, не более |
±2 |
|
Диапазон первоначальной установки нуля, % от Max, не более |
±10 |
|
Диапазон рабочих температур, °С |
от - 10 до + 40 |
|
Электрическое питание от сети переменного тока: - напряжением, В |
от 195,5 до 253 |
|
- частотой, Гц |
от 49 до 51 |
|
Потребляемая мощность, В-А, не более |
25 |
|
Время прогрева весов, мин, не более |
10 |
|
Габаритные размеры весов в зависимости от конструктивных исполнений с индексом, (ДхШхВ), мм: - P |
800 х 800 x 750 |
|
- T |
300 х 400 x 120 |
|
- A |
500 x 900 x 95 |
|
- B |
800 x 90 x 85 |
|
- C |
600 х 600 x 120 |
|
Масса весов, кг, не более |
45 |
Таблица 5 - Технические
ГПУ
|
Индекс ГПУ весов |
Размеры ГПУ (ДхШ), мм, не более |
Индекс ГПУ весов |
Размеры ГПУ (ДхШ), мм, не более |
|
33 |
300 х 300 |
66 |
600 х 600 |
|
34 |
300 х 400 |
88 |
800 х 800 |
|
44 |
400х 400 |
59 |
500 х 900 |
|
45 |
400 х 500 |
89 |
800 х 900 |
|
56 |
500 х 600 |
- |
- |
