Номер по Госреестру СИ: 93990-24
93990-24 Угольники поверочные 90°
(Обозначение отсутствует)
Назначение средства измерений:
Угольники поверочные 90° (далее по тексту - угольники) предназначены для измерений отклонений от перпендикулярности рабочих поверхностей средств измерений.
Внешний вид.
Угольники поверочные 90°
Рисунок № 1
Общие сведения
Дата публикации - 02.12.2024
Срок свидетельства - 02.12.2029
Номер записи - 195813
ID в реестре СИ - 1421589
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УП-2-160, УП-2-100, Угольник поверочный УП-2-160, Угольник поверочный 90° УП-2-100, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Статистика
Кол-во поверок - 242
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 230
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2827 от 2024.12.02 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Угольники поверочные 90° (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70742-18 28.03.2028 |
Шаблоны сварщика универсальные , УШС-3 Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88036-23 27.01.2028 |
Шаблоны сварщика, WG-2+ Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90484-23 16.11.2028 |
Шаблоны сварщика универсальные , Обозначение отсутствует Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90531-23 21.11.2028 |
Шаблоны сварщика, Обозначение отсутствует Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93990-24 02.12.2029 |
Угольники поверочные 90°, Обозначение отсутствует Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94930-25 18.03.2030 |
Линейки измерительные металлические, Обозначение отсутствует Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95327-25 25.04.2030 |
Толщиномеры-гребенки, Обозначение отсутствует Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Угольники поверочные 90° (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 229 | 229 | 229 | 0 | 0 | 229 | 229 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО «Омсктрансмаш» (RA.RU.311326) | 10 | 10 | 0 | 10 | 0 | 10 | 0 | 10 |
Стоимость поверки Угольники поверочные 90° (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта угольников.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 3749-77 Угольники поверочные 90°. Технические условия.
Правообладатель
Общество с ограниченной ответственностью научно-технический центр «Эксперт» (ООО НТЦ «Эксперт»)
ИНН 7715756503
Адрес: 127106, г. Москва, Нововладыкинский пр-д, д.8, стр. 4, эт. 5, оф. 506
Телефон: +7 (495) 972-88-55
Факс: +7 (495)660-49-68
Е-mail: info@ntcexpert.ru
Web-сайт: www.ntcexpert.ru
Изготовитель
Общество с ограниченной ответственностью научно-технический центр «Эксперт» (ООО НТЦ «Эксперт»)ИНН 7715756503
Адрес: 127106, г. Москва, Нововладыкинский пр-д, д.8, стр. 4, эт. 5, оф. 506 Телефон:+7 (495) 972-88-55
Факс:+7 (495)660-49-68
Е-mail: info@ntcexpert.ru
Web-сайт: www.ntcexpert.ru
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, эт./помещ./ком. манcарда/XIIIЛ/33Б
Тел.: +7 (495) 822-18-08
E-mail: info@mcsevr.ru
Web-сайт: www.mcsevr.ru
Правообладатель
Общество с ограниченной ответственностью научно-технический центр «Эксперт» (ООО НТЦ «Эксперт»)
ИНН 7715756503
Адрес: 127106, г. Москва, Нововладыкинский пр-д, д.8, стр. 4, эт. 5, оф. 506
Телефон: +7 (495) 972-88-55
Факс: +7 (495)660-49-68
Е-mail: info@ntcexpert.ru
Web-сайт: www.ntcexpert.ru
Принцип действия угольников основан на сравнении просвета между измерительными поверхностями угольника и контролируемым взаимно-перпендикулярным расположением плоскостей детали с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине или при помощи щупа.
Угольники поверочные изготавливаются типа УП и представляют собой единую цельную деталь, стороны которой имеют по две доведенные плоские поверхности, образующие внутренний и наружный рабочие углы.
Товарный знак ЭКСПИРТ наносится на нерабочую поверхность угольника
лазерной маркировкой и на титульный лист паспорта угольника типографским методом.
Заводской номер в виде цифрового обозначения наносится на нерабочую поверхность угольника лазерной маркировкой в местах, указанных на рисунке 1.
Пломбирование угольников от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

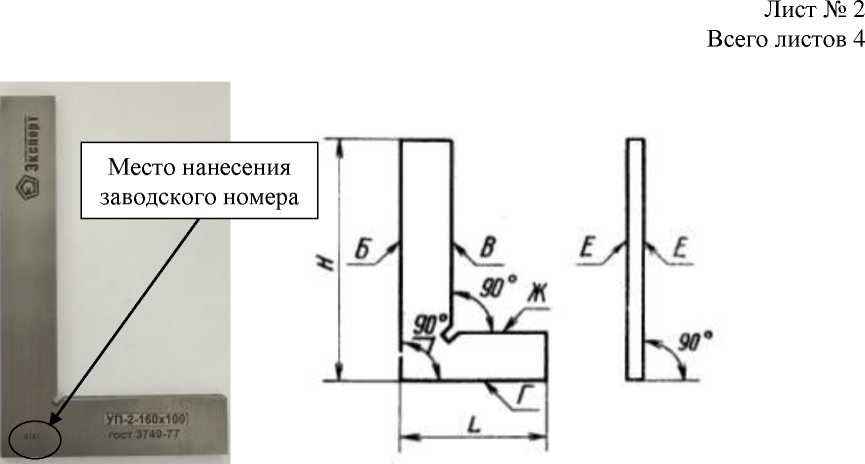

Общий вид угольников с обозначением условных размеров указан на рисунке 1.
Рисунок 1 - Общий вид угольников с указанием места нанесения заводского номера и обозначение условных размеров
Таблица 1 - Основные
и класс точности
|
Модификация |
Н, мм |
L, мм |
Класс точности |
|
УП-2-100 |
100 |
60 |
2 |
|
УП-2-160 |
160 |
100 | |
|
УП-2-250 |
250 |
160 |
Таблица 2 - Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж на длине Н при температуре воздуха в помещении от плюс 16,5 до плюс 23,5 °С и изменении температуры, не превышающем 0,5 °С/ч
|
Модификация |
Допуск перпендикулярности, мкм |
|
УП-2-100 |
15,0 |
|
УП-2-160 |
18,0 |
|
УП-2-250 |
22,0 |
Таблица 3 - Допуск плоскостности измерительных поверхностей Б и В, а также допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине Н угольников
|
Модификация |
Допуск, мкм | ||
|
плоскостности измерительных поверхностей Б и В |
плоскостности опорных поверхностей Г и Ж |
параллельности опорных поверхностей Г и Ж | |
|
УП-2-100 |
4,0 |
5,0 |
12,0 |
|
УП-2-160 |
6,0 |
8,0 |
14,0 |
|
УП-2-250 |
6,0 |
8,0 |
18,0 |
Таблица 4 - Допуск перпендикулярности боковых поверхностей Е угольников к опорной поверхности Г
|
Модификация |
Допуск перпендикулярности боковых поверхностей Е к опорной поверхности Г, мкм |
|
УП-2-100 |
160 |
|
УП-2-160 |
200 |
|
УП-2-250 |
250 |
Таблица 5 - Параметры шероховатости измерительных и опорных поверхностей угольников на базовой длине 0,25 мм по ГОСТ 2789-73
|
Модификация |
Параметры шероховатости поверхностей Ra, мкм, не более | |
|
измерительных Б и В |
опорных Г и Ж | |
|
УП-2-100 |
0,16 |
0,32 |
|
УП-2-160 | ||
|
УП-2-250 | ||
Таблица 6 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметр шероховатости Ra боковых поверхностей Е угольников на базовой длине /=0,8 мм по ГОСТ 2789-73, мкм, не более |
0,63 |
Таблица 7 -
и масса
|
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
глубина | ||
|
УП-2-100 |
100 |
60 |
8 |
0,25 |
|
УП-2-160 |
160 |
100 |
9 |
0,40 |
|
УП-2-250 |
250 |
160 |
10 |
1,11 |
Таблица 8 - Условия
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
