Номер по Госреестру СИ: 93992-24
93992-24 Анализаторы пыли
(АТМАС-М)
Назначение средства измерений:
Анализаторы пыли АТМАС-М (далее - анализаторы) предназначены для измерений массовой концентрации пыли в атмосферном воздухе и в воздухе рабочих зон.
Внешний вид.
Анализаторы пыли
Рисунок № 1
Внешний вид.
Анализаторы пыли
Рисунок № 2
Общие сведения
Дата публикации - 02.12.2024
Срок свидетельства - 02.12.2029
Номер записи - 195815
ID в реестре СИ - 1421591
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 11
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1181 от 2023.06.07 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1482 от 2019.07.01 О внесении изменений в описание типа на микротвердомеры KBW 1, KBW 10
№221 от 2022.01.31 ПРИКАЗ_Об утверждении типов средств измерений (22)
№1139 от 2022.05.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№2827 от 2024.12.02 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Анализаторы пыли (АТМАС-М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35950-07 17.08.2027 |
Магнитометры трехкомпонентные малогабаритные, МТМ-01 Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
39671-08 24.01.2029 |
Анализаторы шума и вибрации, АССИСТЕНТ Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита") (РОССИЯ г. Москва) |
ОТ |
1 год |
|
52648-13 16.01.2028 |
Радиометры теплового излучения, "ИК-метр" Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
69952-17 12.12.2027 |
Магнитометры трехкомпонентные малогабаритные, МТМ-02 Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
79905-20 02.12.2025 |
Измерители параметров электрического поля , E-метр АТ-005 Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86477-22 22.08.2027 |
Измерители параметров электростатического поля, СТ-07 Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93992-24 02.12.2029 |
Анализаторы пыли, АТМАС-М Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Анализаторы пыли (АТМАС-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 11 | 1 | 11 | 0 | 0 | 11 | 11 | 0 |
Стоимость поверки Анализаторы пыли (АТМАС-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО), которое является полностью метрологически значимым. Основные функции ПО: обработка измерительных сигналов, отображение, хранение и передача измеренных данных на внешнее устройство, а также управление работой анализатора. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
БВЕК.416143.00ПО |
|
Номер версии (идентификационный номер) ПО |
не ниже v.1.0 |
|
Цифровой идентификатор ПО |
aa5d |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на маркировочную этикетку методом термопечати (рисунок 2) и на титульные листы паспорта и руководства по эксплуатации методом компьютерной графики.Нанесение знака поверки непосредственно на анализатор не предусмотрено.
Общий вид анализатора с указанием мест нанесения пломбировки приведен данными анализатора представлена
на рисунке 1. Этикетка с идентификационными на рисунке 2.
Пробоотборный вход
Место пломбировки
Место пломбировки

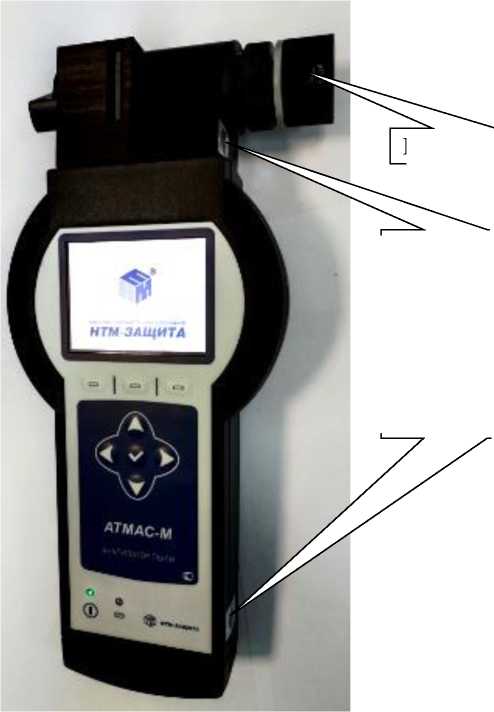

Рисунок 1 - Общий вид анализатора
Идентификационные данные анализатора (наименование и тип) указаны на передней панели корпуса анализатора, а заводской номер анализатора и данные о предприятии-изготовителе включены в маркировку, наносимую методом термопечати на этикетку, которая крепится клеевым способом на заднюю панель анализатора.
Заводской номер имеет пятизначный цифровой формат (ХХХХХ), где последовательно обозначены серийный номер анализатора (первые три знака) и год изготовления (последующие два знака).

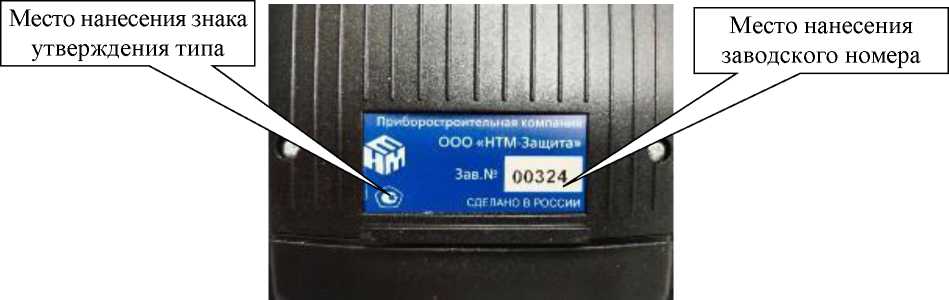

Рисунок 2 - Маркировка анализатора
Программное обеспечениеАнализаторы имеют встроенное программное обеспечение (далее - ПО), которое является полностью метрологически значимым. Основные функции ПО: обработка измерительных сигналов, отображение, хранение и передача измеренных данных на внешнее устройство, а также управление работой анализатора. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
БВЕК.416143.00ПО |
|
Номер версии (идентификационный номер) ПО |
не ниже v.1.0 |
|
Цифровой идентификатор ПО |
aa5d |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации пыли (общая концентрация, РМ2.5, РМ10, РМ1), мг/м3 |
от 0,01 до 10 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли (общая концентрация, РМ2.5, РМ10, РМ1), % |
±20 |
|
Номинальный объемный расход отбираемой пробы, дм3/мин |
1,0 |
|
Пределы допускаемой абсолютной погрешности номинального объемного расхода отбираемой пробы, дм3/мин |
±0,05 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон размеров регистрируемых аэрозольных частиц, мкм |
от 0,01 до 70 |
|
Параметры электрического питания от сети переменного тока: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 48 до 52 |
|
Потребляемая мощность при работе от сети переменного тока, В^А, не более |
45 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
330 |
|
- ширина |
170 |
|
- высота |
70 |
|
Масса, кг, не более |
1,25 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +1 до +40 |
|
- относительная влажность окружающего воздуха при температуре | |
|
+25 °С (без конденсации), %, не более |
90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
наносится на анализатор согласно рисунку 2 и на титульные листы паспорта и руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 2.4 «Методики (методы) выполнения прямых измерений уровней фракций массовой концентрации пыли в воздухе» документа БВЕК416143.002.РЭ «Анализатор пыли АТМАС-М. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»: раздел 3 «Измерения при осуществлении деятельности в области охраны окружающей среды»п. 3.1, п.п. 3.1.2 «Измерения массовой концентрации органических и неорганических веществ: в атмосферном воздухе»; раздел 4 «Измерения при выполнении работ по обеспечению, безопасных условий и охраны труда», п. 4.45 «Измерение массовой концентрации твердых веществ в пробах воздуха рабочей зоны»;
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
БВЕК.416143.002ТУ «Анализатор пыли «АТМАС-М». Технические условия».
ПравообладательОбщество с ограниченной ответственностью «НТМ-Защита» (ООО «НТМ-Защита») ИНН 7721166781
Адрес юридического лица: 115230, г. Москва, 1-й Нагатинский пр-д, д. 10, стр. 1
Испытательный центр
Федеральное государственное унитарное научно-исследовательский институт физико-технических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к 11 Адрес места осуществления деятельности: 141570,
предприятие
и
«Всероссийский радиотехнических
г.
Солнечногорск,
Московская обл.,
г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Принцип действия анализаторов - пьезобалансный, основанный на изменении частоты колебаний пьезоэлемента во время осаждения на его поверхности частиц пыли. При прокачке воздуха через анализатор частицы пыли, содержащиеся в воздушной пробе, попадая в поле коронного разряда, приобретают электрический заряд и оседают на пьезоэлементе, что вызывает изменение его резонансной частоты. Изменение частоты колебаний прямо пропорционально массе осевшей пыли. Массовая концентрация определяется как отношение массы осевшей пыли к объему отобранной воздушной пробы. Анализатор измеряет концентрацию общей пыли взвешенных веществ (ВВ) и по фракциям РМ2.5, РМ10, РМ1.
Конструктивно анализатор выполнен в виде моноблока, в корпусе которого расположены пьезоэлектрический датчик, встроенный насос для отбора воздушной пробы и микропроцессор для обработки измерительных сигналов. Анализатор имеет встроенный дисплей и кнопочную клавиатуру управления. В корпусе предусмотрены пробоотборный вход, а также порт для очистки пьезоэлектрического датчика.
Пьезоэлектрический датчик представляет собой пробоотборную камеру, внутри которой расположен коронирующий электрод, подсоединяемый к высоковольтному источнику питания, и кварцевый пьезоэлемент, подсоединяемый к блоку измерения частоты.
В анализаторе при отборе общей пыли взвешенных веществ и по фракциям PM2.5, PM10, РМ1 используются соответствующие сменные импакторные насадки: ВВ (общая концентрация), PM2.5, PM10, РМ1, устанавливаемые на пробоотборный вход.
отображаются на встроенном дисплее анализатора а также могут передаваться на внешнее устройство через
Результаты измерений в цифровом и графическом виде, интерфейс USB.
анализатора входят измерительные датчики параметров
Дополнительно в состав окружающей среды (температуры и влажности воздуха, атмосферного давления).
По способу эксплуатации анализаторы относятся к ручным приборам. Питание осуществляется от встроенной аккумуляторной батареи и (или) от сети переменного тока через сетевой адаптер.
Предусмотрена пломбировка анализаторов для ограничения доступа к местам настройки (регулировки) в виде голографических наклеек с изображением товарного знака предприятия-изготовителя.
Знак утверждения типа наносится на маркировочную этикетку методом термопечати (рисунок 2) и на титульные листы паспорта и руководства по эксплуатации методом компьютерной графики.
Нанесение знака поверки непосредственно на анализатор не предусмотрено.
Общий вид анализатора с указанием мест нанесения пломбировки приведен данными анализатора представлена
на рисунке 1. Этикетка с идентификационными на рисунке 2.
Пробоотборный вход
Место пломбировки
Место пломбировки
Рисунок 1 - Общий вид анализатора
Идентификационные данные анализатора (наименование и тип) указаны на передней панели корпуса анализатора, а заводской номер анализатора и данные о предприятии-изготовителе включены в маркировку, наносимую методом термопечати на этикетку, которая крепится клеевым способом на заднюю панель анализатора.
Заводской номер имеет пятизначный цифровой формат (ХХХХХ), где последовательно обозначены серийный номер анализатора (первые три знака) и год изготовления (последующие два знака).
Рисунок 2 - Маркировка анализатора
Таблица 4 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор пыли |
АТМАС-М |
1 шт. |
|
Батарея аккумуляторная |
- |
1 шт. |
|
Адаптер сетевой |
- |
1 шт. |
|
Насадки импакторные (ВВ, РМ2.5, РМ10, РМ1) |
БВЕК.416143.400 |
1 компл. |
|
Набор принадлежностей |
БВЕК.416143.800 |
1 компл. |
|
Сумка для хранения и транспортирования |
- |
1 шт. |
|
Изотермическая сумка* |
- |
1 шт. |
|
Разбавитель аэрозольный* |
- |
1 шт. |
|
Паспорт |
БВЕК.416143.002.ПС |
1 экз. |
|
Руководство по эксплуатации |
БВЕК416143.002.РЭ |
1 экз. |
|
*По заказу | ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации пыли (общая концентрация, РМ2.5, РМ10, РМ1), мг/м3 |
от 0,01 до 10 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли (общая концентрация, РМ2.5, РМ10, РМ1), % |
±20 |
|
Номинальный объемный расход отбираемой пробы, дм3/мин |
1,0 |
|
Пределы допускаемой абсолютной погрешности номинального объемного расхода отбираемой пробы, дм3/мин |
±0,05 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон размеров регистрируемых аэрозольных частиц, мкм |
от 0,01 до 70 |
|
Параметры электрического питания от сети переменного тока: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 48 до 52 |
|
Потребляемая мощность при работе от сети переменного тока, В^А, не более |
45 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
330 |
|
- ширина |
170 |
|
- высота |
70 |
|
Масса, кг, не более |
1,25 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +1 до +40 |
|
- относительная влажность окружающего воздуха при температуре | |
|
+25 °С (без конденсации), %, не более |
90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
