Номер по Госреестру СИ: 94002-24
94002-24 Системы измерительные длины и массы труб
(WMS 8000)
Назначение средства измерений:
WMS 8000
Системы измерительные длины и массы труб
(далее — средства измерений) предназначены для измерений длины и массы труб.
Внешний вид.
Системы измерительные длины и массы труб
Рисунок № 1
Внешний вид.
Системы измерительные длины и массы труб
Рисунок № 2
Внешний вид.
Системы измерительные длины и массы труб
Рисунок № 3
Внешний вид.
Системы измерительные длины и массы труб
Рисунок № 4
Общие сведения
Дата публикации - 06.12.2024
Срок свидетельства -
Номер записи - 195822
ID в реестре СИ - 1421677
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WMS 8000,
Производитель
Изготовитель - IMTS s.r.l.
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2867 от 2024.12.05 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Системы измерительные длины и массы труб (WMS 8000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).
Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.
В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.
Кто поверяет Системы измерительные длины и массы труб (WMS 8000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы измерительные длины и массы труб (WMS 8000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение контроллеров программируемых SIMATIC S7-1500 имеет встроенное программное обеспечение (далее - ВПО) и внешнее, устанавливаемое на персональный компьютер.
на метрологические характеристики, устанавливается память контроллеров в производственном цикле и в процессе эксплуатации изменению не подлежит
ВПО, влияющее в энергонезависимую на заводе-изготовителе (уровень защиты - высокий в соответствии с Р 50.2.077-2014)
Внешнее программное обеспечение STEP7, не влияющее на метрологические характеристики, выполняет следующие функции:
- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
-выполнение пуско-наладочных работ и обслуживание готовой системы;
- установку парольной защиты от несанкционированного доступа.
Программное обеспечение STEP7 не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Идентификационным признаком ПО служит номер версии, которая отображается на дисплее SIMATIC HMI и может быть вызвана через меню ПО.
Терминалы DAT 400 имеют встроенное программное обеспечение (ПО), которое делится на метрологически значимую и метрологически незначимую часть.
в защищенной от демонтажа расположенной на плате АЦП с использованием специального загружено или прочитано через
Метрологически значимое ПО хранится перепрограммируемой микросхеме памяти EPROM, терминала и загружается на заводе-изготовителе оборудования. ПО не может быть модифицировано, какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов при этом этот доступ защищен административным паролем и невозможен без применения специализированного оборудования изготовителя.
Идентификационным признаком ПО служит номер версии, которая отображается на дисплее терминала при включении в сеть или может быть вызвана через меню ПО.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
DAT 400 |
SIMATIC S7-1500 (Step7) | ||
|
ИКМ |
ИКД | ||
|
Идентификационное наименование ПО |
- |
01 AUX IMTS WeightCalc |
02 AUX IMTS PipeLengthCalc |
|
Номер версии (идентификационны й номер) ПО, не ниже |
PW 13.001 Rev 1.2 |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на основании станины движущихся кареток, а также на титульный лист руководства по эксплуатации способом типографской печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 3.3 «Цикл взвешивания» документа WMS-AT008 «Система измерительная длины и массы труб WMS 8000. Руководство по эксплуатации»;
приведены в п. 2.2 «Цикл измерения» документа WMS-AT015 «Система измерительная длины и массы труб WMS 8000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
ПравообладательIMTS s.r.l., Италия
Адрес: Via del Tratturello Tarantino, 6, 74121, Taranto, Italy
Телефон (факс): +39 099 47 25 996 E-mail: info@ imts.it
Web-сайт: www.imts.com
Изготовитель
IMTS s.r.l., ИталияАдрес: Via del Tratturello Tarantino, 6, 74121, Taranto, Italy
Телефон (факс): +39 099 47 25 996 E-mail: info@ imts.it
Web-сайт: www.imts.com
Испытательный центр
«ВсероссийскийФедеральное государственное бюджетное учреждение научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
IMTS s.r.l., ИталияАдрес: Via del Tratturello Tarantino, 6, 74121, Taranto, Italy
Телефон (факс): +39 099 47 25 996 E-mail: info@ imts.it
Web-сайт: www.imts.com
Принцип действия измерительного канала длины средства измерений (далее - ИКД) основан на фиксировании посредством лазерных датчиков, установленных на подвижных каретках, торцов измеряемых труб. Положение кареток в любой момент времени определяется с помощью оптических линеек. Полученные данные обрабатываются контроллером и выводятся на экране панели управления технологическим процессом находящейся в операторской зоне.
ИКД состоит из П-образного портала, на котором по направляющей перемещаются 2 каретки с лазерными датчиками измерения длины (далее - датчики ИКД), шкафа электроники и автоматики, и панели управления технологическим процессом.
Принцип действия измерительного канала массы средства измерений (далее - ИКМ) основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (трубы) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее средства измерений, а также может быть сохранено в запоминающем устройстве и/или передано через цифровой интерфейс на периферийные устройства, например, сенсорный дисплей, экран панели управления технологическим процессом находящейся в операторской зоне.
ИКМ состоит из грузоприёмного устройства (далее - ГПУ), шкафа электроники и автоматики, вспомогательного дисплея, панели управления технологическим процессом.
ГПУ представляет собой 5 (пять) весоизмерительных стоек, на каждой из которых закреплено седло (устройство удержания обьекта измерений), опирающееся на три весоизмерительных тензорезисторных датчика (далее - датчики ИКМ), которые подключены с помощью соединительных кабелей к терминалу (далее - терминал). Терминалы размещены на каждой из стоек в индивидуальных коммутационных шкафах. Датчики ИКМ и терминалы представляют собой устройства весоизмерительные MC/DAT, модификация MC/DAT-DAT 400-0,6-02, регистрационный № 61371-15.
Терминалы обрабатывают сигналы, поступающие от датчиков ИКМ, отображают измеренное значение массы на дисплее и по интерфейсам связи, передают его в контроллер SIMATIC S7-1500, изготовитель «Siemens AG», Германия, который обрабатывает полученные данные от датчиков ИКД и датчиков ИКМ и передаёт их на вспомогательный дисплей SIMATIC HMI, затем на панель управления технологическим процессом.
Контроллер SIMATIC S7-1500, а также устройства электрического питания и коммутации помещены в шкаф электроники и автоматики. Вспомогательный дисплей (сенсорный дисплей для отображения результатов взвешивания, а также позволяющий управлять средством измерений) размещен на ограждении рабочей зоны.
К средствам измерений данного типа относятся системы измерительные длины и массы труб WMS 8000, модификации LQ21F25HIW, LQ31T21HIW с заводскими номерами соответственно: J322-09, J322-11.
Маркировочная табличка средства измерений выполнена в виде металлической пластины, закреплённая на основании станины движущихся кареток и содержит следующие основные данные:
-
- торговая марка изготовителя или его полное наименование;
-
- знак утверждения типа;
-
- обозначение типа и модификации средства измерений;
-
- заводской (серийный) номер средств измерений;
-
- максимальная нагрузка (Махв);
-
- минимальная нагрузка (Min);
-
- действительная цена деления (d);
-
- год выпуска.

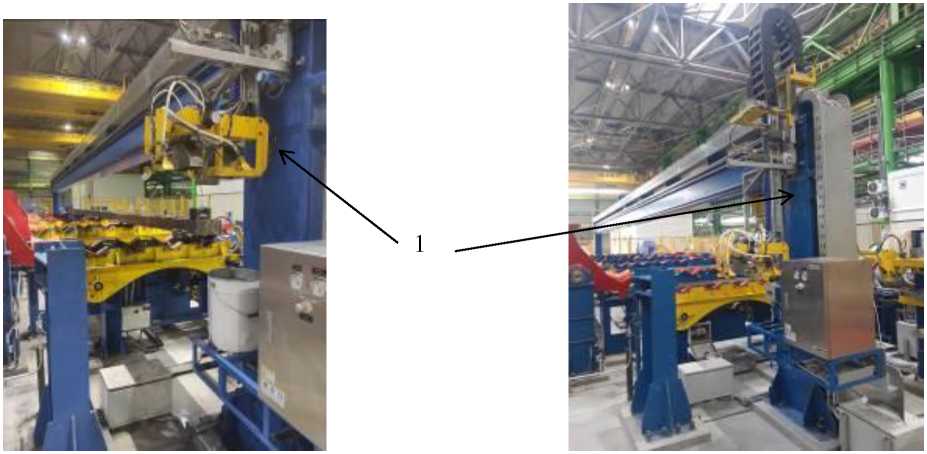

Рисунок 1 - Общий вид
средства измерений: модификация LQ21 (слева), модификация LQ31 (справа) (1 - место размещения маркировочной таблички)
Схема
на рисунке 2.
пломбировки для защиты от несанкционированного доступа представлена
Рисунок 2 - Общий вид и схема пломбировки терминалов DAT 400, (1 - разрушаемая наклейка)

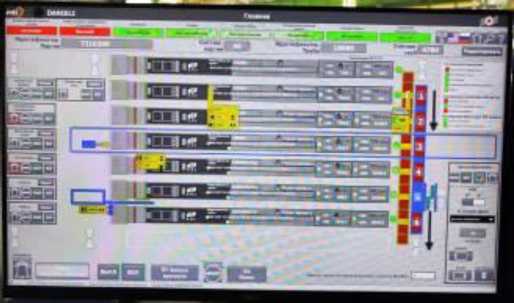

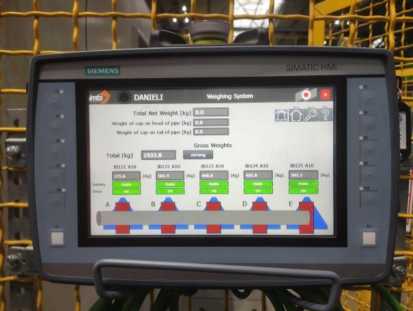

Рисунок 3 - Общий вид SIMATIC HMI (слева), панель управления технологическим процессом (справа)
Пломбировка вспомогательного дисплея SIMATIC HMI, и панели управления технологическим процессом не предусмотрена.
Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 2 - Метрологические характеристики средств измерений
|
Наименование характеристики |
Значение | |
|
LQ21F25HIW |
LQ31T21HIW | |
|
Диапазон показаний, Maxn кг |
от 0 до 3000 | |
|
Диапазон взвешивания, Maxв кг |
от 20 до 2500 |
от 20 до 2000 |
|
Минимальная нагрузка, Min, кг |
20 | |
|
Действительная цена деления d, кг |
0,2 | |
|
Пределы допускаемой погрешности (mpe), кг, в зависимости от диапазона взвешивания (при поверке и эксплуатации): от 20 до 500 вкл. св. 500 до 2000 вкл. св. 2000 кг. |
±0,5 ±1 ±1,5 |
±0,5 ±1 |
|
Диапазон измерений длины, м |
от 6,0 до 14,6 |
от 9,5 до 14,6 |
|
Пределы допускаемой абсолютной погрешности измерения длины, мм |
±6,0 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температур, °C |
от -10 до +40 |
|
Параметры электропитания от сети переменного тока: напряжение, В |
от 187 до 242 |
|
частота, Гц |
от 49 до 51 |
|
Габаритные размеры (ширина/длина/высота) средства измерений, мм, не более | |
|
длина |
17150 |
|
ширина |
2660 |
|
высота |
3541 |
