Номер по Госреестру СИ: 94006-24
94006-24 Модули аналоговые ввода/вывода измерительно-вычислительных управляющих комплексов противоаварийной защиты и технологической безопасности ProSafe-RS Lite
(Обозначение отсутствует)
Назначение средства измерений:
Модули аналоговые ввода/вывода измерительно-вычислительных управляющих ProSafe-RS Lite преобразований сопротивления, измерительных
комплексов противоаварийной защиты и технологической безопасности (далее - модули) предназначены для измерительных аналого-цифровых силы и напряжения постоянного электрического тока, электрического сигналов от термопреобразователей сопротивления и термопар; цифро-аналоговых преобразований силы постоянного электрического тока.

Внешний вид.
Модули аналоговые ввода/вывода измерительно-вычислительных управляющих комплексов противоаварийной защиты и технологической безопасности ProSafe-RS Lite
Рисунок № 1

Внешний вид.
Модули аналоговые ввода/вывода измерительно-вычислительных управляющих комплексов противоаварийной защиты и технологической безопасности ProSafe-RS Lite
Рисунок № 2
Программное обеспечение
Метрологически значимым программным обеспечением (ПО) является базовое ПО (БПО) модулей и внешнее ПО (ВПО) ProSafe-RS Workbench.
Для АЦП и ЦАП используются алгоритмы, реализованные в БПО и записанные в постоянной памяти соответствующих модулей. БПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей в производственном цикле на заводе-изготовителе и в не подлежит.
процессе эксплуатации изменению
работы с модулями из состава на персональные компьютеры,
ВПО ProSafe-RS Workbench предназначено комплексов ProSafe-RS Lite. Оно устанавливается операторских станций, и служит для отображения измеренных значений, конфигурирования и обслуживания комплексов.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Метрологические характеристики комплексов, указанные в таблице 2, нормированы с учетом влияния БПО.
Идентификационные данные БПО представлены в таблице 1.
Таблица 1 -
данные БПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ProSafe-RS Workbench |
|
Номер версии (идентификационный номер ПО) |
не ниже R 4.06.00 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится с помощью наклейки, либо типографским способом, на титульный лист документа «Руководство по эксплуатации. Модули аналоговые ввода/вывода
измерительно-вычислительных управляющих комплексов противоаварийной защиты и технологической безопасности ProSafe-RS Lite».
Сведения о методиках измерений
Сведения о методиках (методах) измеренийпредставлены в разделе «Порядок проведения контроля и испытаний» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 51841-2001 (МЭК 61131-2) «Программируемые контроллеры. Общие технические требования и методы испытаний»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт организации СТО-ТСИ-YRU-ТУ-043-2024 «Модули аналоговые ввода/вывода измерительно-вычислительных управляющих комплексов противоаварийной защиты и технологической безопасности ProSafe-RS Lite».
ПравообладательYokogawa Electric Corporation, Япония
Адрес: 2-9-32, Nakacho, Musashino-shi, Tokyo 180-8750, Japan
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: http://www.vniims.ru
Правообладатель
Yokogawa Electric Corporation, ЯпонияАдрес: 2-9-32, Nakacho, Musashino-shi, Tokyo 180-8750, Japan
Изготовители Yokogawa Electric Corporation, Япония
Адрес: 2-9-32, Nakacho, Musashino-shi, Tokyo 180-8750, Japan
Yokogawa Electric Asia Pte, Ltd, Сингапур
Адрес: 5 Bedok South Road, Singapore 469270, Singapore
PT Yokogawa Manufacturing Batam, Индонезия
Адрес: Lot 339-340 Jalan Beringin, Batamindo Industrial Park, Mukakuning, Sungai
Beduk, Batam, 29433, Indonesia
Принцип действия модулей заключается в непрерывном
измерении и аналого-цифровом преобразовании (АЦП) входных электрических сигналов, поступающих от измерительных преобразователей (ИП) или других источников, а также в непрерывном цифро-аналоговом преобразовании (ЦАП) входного цифрового кода.
К настоящему типу средств измерений относятся модули следующих модификаций:
-
- L1AI143 - 16-ти канальные модули, осуществляющие АЦП силы постоянного электрического тока в диапазоне от 4 до 20 мА;
-
- L1AV144 - 16-ти канальные модули, осуществляющие АЦП напряжения постоянного электрического тока в диапазонах от 1 до 5 В и от 1 до 10 В;
-
- L1AR145 - 16-ти канальные модули, осуществляющие АЦП электрического сопротивления в диапазонах от 0 до 800 Ом и от 0 до 4000 Ом, в том числе сигналов от термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками (НСХ) по ГОСТ 6651-2009;
-
- L1AT145 - 16-ти канальные модули, осуществляющие АЦП напряжения постоянного электрического тока (в диапазоне от -100 до +150 мВ, от -20 до +80 мВ, от -5 до +25 мВ), в том числе сигналов от термопар (ТП) с НСХ по ГОСТ 8.585-2001 (для работы с термопарами необходимо использовать терминальную панель);
-
- L1AI533 - 8-ми канальные модули, осуществляющие ЦАП силы постоянного электрического тока в диапазоне от 4 до 20 мА.
Модули подключаются к терминальным платам.
Модули, объединенные с другими компонентами согласно требуемой конфигурации, образуют измерительные каналы (ИК) комплексов противоаварийной защиты и технологической безопасности ProSafe-RS Lite, которые относятся к проектно-компонуемым устройствам. Другие функциональные компоненты не содержат в себе ИК и не являются средствами измерений.
Метрологические характеристики ИК комплексов полностью метрологическими характеристиками модулей.
Для решения задач противоаварийной защиты и технологической требующей повышенной надежности, отказоустойчивости и детальной
определяются
безопасности, диагностики в каждом модуле параллельно работают два канала. При резервировании модулей в составе комплексов работают параллельно четыре канала. В случае выхода из строя одного из каналов, другой или другие каналы переводит технологический объект в безопасное состояние.
Модули имеют возможность их замены в «горячем режиме» - без отключения питания и остановки комплекса, в составе ИК которого используются.
Конструктивно модули выполнены в пластиковых корпусах.
Заводской номер в виде буквенно-цифрового обозначения наносится на несъемный элемент конструкции корпуса модуля методом лазерной печати. Общий вид модулей и место нанесения заводского номера представлены на рисунке 1.
Нанесение знаков поверки и утверждения типа на модули не предусмотрено. Пломбирование модулей не предусмотрено.

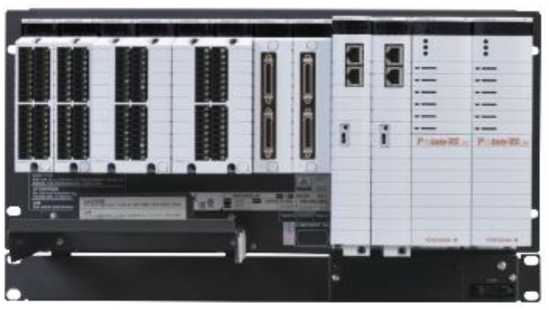

Рисунок 1 - Общий вид модулей
I
|
; с 1 • ■ ;ЗВН“- 1 1 ч--1 | |
|
Место нанесения заводского номера |
■ 1 |

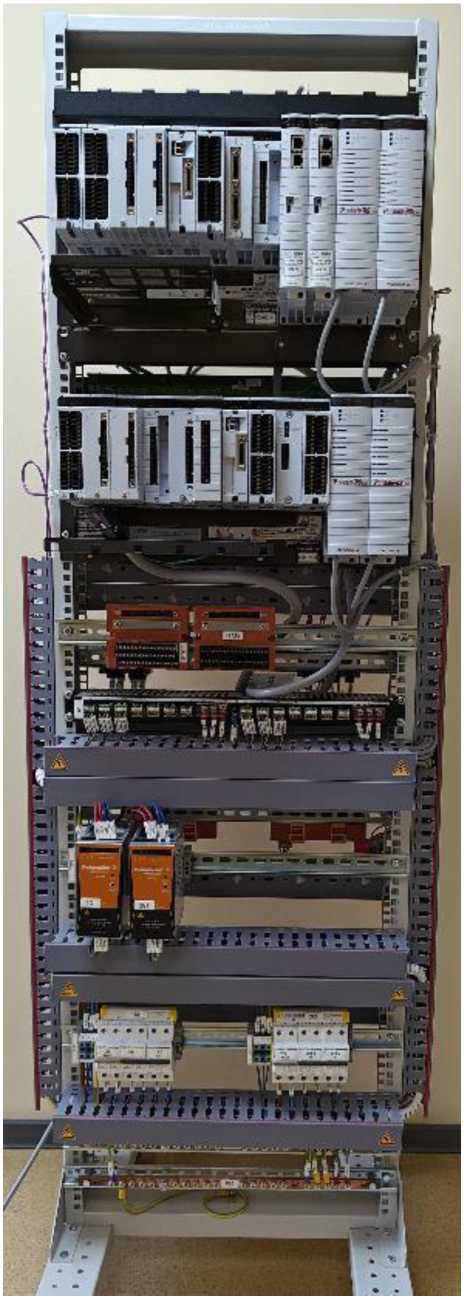

Рисунок 2 - Общий вид комплексов ProSafe-RS Lite в сборе
Таблица 5 - Комплектность модулей
|
Наименование |
Обозначение |
Количество |
|
Модули аналоговые ввода/вывода измерительновычислительных управляющих комплексов противоаварийной защиты и технологической безопасности ProSafe-RS Lite |
- |
В соответствии с заказом |
|
Комплект эксплуатационно-технической документации на русском языке |
- |
1 комплект |
|
Примечание: Также возможна поставка модулей в составе измерительно-вычислительных управляющих комплексов противоаварийной защиты и технологической безопасности ProSafe-RS Lite. | ||
модулей представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики модулей
|
Модуль |
Диапазон преобразования |
Пределы допускаемой основной погрешности Лосн 1 |
Пределы допускаемой дополнительной погрешности Лдоп 1 |
|
1 |
2 |
3 |
4 |
|
Аналого-цифровое преобразование | |||
|
L1AI143 |
от 4 до 20 мА |
±0,016 мА |
±0,016 мА/10 °С |
|
L1AV144 |
от 1 до 5 В |
±0,0040 В |
±0,0040 В/10 °С |
|
от 1 до 10 В |
±0,009 В |
±0,009 В/10 °С | |
|
L1AR145 2 |
от 0 до 400 Ом |
±0,16 Ом |
±0,15 Ом/10 °С |
|
свыше 400 до 800 Ом |
±0,18 Ом |
±0,30 Ом/10 °С | |
|
от 0 до 2000 Ом |
±0,9 Ом |
±0,75 Ом/10 °С | |
|
свыше 2000 до 4000 Ом |
±1,7 Ом |
±1,5 Ом/10 °С | |
|
R от ТС с НСХ: Pt50, Pt100, Pt200, Pt500, Pt1000 (а = 0,00385 °C-1); 100М (а = 0,00428 °C-1); 100Н (а = 0,00617 °C-1) |
Равны пределам допускаемой погрешности, перечисленным выше, в зависимости от значений электрического сопротивления на входе модуля | ||
таблицы 2
|
1 |
2 |
3 |
4 |
|
L1AT145 3 |
от -5 до +25 мВ |
±0,040 мВ |
±0,040 мВ/10 °С |
|
от -20 до +80 мВ | |||
|
от -100 до +150 мВ | |||
|
U от ТП с НСХ: J, K, Е, Т, S, R, N, B |
±0,040 мВ |
±0,040 мВ/10 °С | |
|
Цифро-аналоговое преобразование | |||
|
L1AI533 |
от 4 до 20 мА |
±0,048 мА |
±0,016 мА/10 °С |
от +18 до +22
________________________Нормальные условия эксплуатации Температура окружающего воздуха, °С__
Относительная влажность окружающего воздуха, без конденсации, %__
Атмосферное давление, кПа__
Примечания
-
1 Лосн - пределы допускаемой основной абсолютной условиях эксплуатации, указанных в таблице 3;
Лдоп - пределы допускаемой дополнительной
обусловленной отклонением температуры окружающего от нормальных значений в пределах рабочих условий эксплуатации, указанных в таблице 3;
R, Ом, и U, мВ - соответственно сигналы электрического сопротивления от ТС и напряжения постоянного электрического тока от ТП.
-
2 Трехпроводная схема соединения проводов ТС.
-
3 Диапазоны измерений подключаемых ко входам ТП: тип J от -210 до +1200 °C, тип K от -270 до +1372 °C, тип Е от -270 до +1000 °C, тип T от -200 до +400 тип S и R от -50 до +1767 °C, тип N от -270 до +1300 °C, тип В от +42 до +1820 °C.
Пределы допускаемой погрешности преобразования сигналов от ТП указаны учета погрешности компенсации температуры холодного спая (Тхс). Компенсация осуществляется с помощью встроенного канала компенсации Тхс с погрешностью ±1,5 °C (при температуре от -20 до 0 °C и от +30 до +70 °С) или ±1,0 °C (при температуре от 0 до +30 °C).
-
4 Допускается эксплуатировать модули при относительной влажности окружающего воздуха до 95 % без конденсации в течение 30 дней в году
до 75 4
от 79,5 до 106,7
погрешности в нормальных
абсолютной погрешности, воздуха на каждые 10 °C
°C,
без
Тхс
Таблица 3 - Технические
|
Наименование параметра |
Значение |
|
Рабочие условия эксплуатации: | |
|
Температура окружающего воздуха, °С |
от -20 до +70 |
|
Относительная влажность окружающего воздуха, без конденсации, % |
от 5 до 95 |
|
Атмосферное давление, кПа |
от 79,5 до 106,7 |
Таблица 4 - Показатели надежности
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
185000 |
