Номер по Госреестру СИ: 94008-24
94008-24 Анализаторы радиосетей
(TSMA6B)
Назначение средства измерений:
Анализаторы радиосетей TSMA6B предназначены для измерений частоты и уровня мощности спектральных составляющих радиотехнических сигналов, а также анализа покрытия сетей беспроводной связи.
Внешний вид.
Анализаторы радиосетей
Рисунок № 1
Внешний вид.
Анализаторы радиосетей
Рисунок № 2
Общие сведения
Дата публикации - 06.12.2024
Срок свидетельства -
Номер записи - 195828
ID в реестре СИ - 1421683
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TSMA6B,
Производитель
Изготовитель - Rohde & Schwarz GmbH & Co. KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 12
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2867 от 2024.12.05 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Анализаторы радиосетей (TSMA6B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Rohde & Schwarz GmbH & Co. KG
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94008-24 |
Анализаторы радиосетей, TSMA6B Rohde & Schwarz GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
95749-25 |
Эквивалент сети, ESH2-Z5 Rohde & Schwarz GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
96592-25 |
Анализатор фазового шума, FSWP26 Rohde & Schwarz GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы радиосетей (TSMA6B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 12 | 12 | 12 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы радиосетей (TSMA6B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
режимами
сигналов,
измерительных
Программное обеспечение «ROMES» предназначено для управления работы анализаторов радиосетей TSMA6B, обработки формирования заданий на проведение измерений, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «ROMES» предназначено только для работы с анализаторами радиосетей TSMA6B и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов радиосетей TSMA6B за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ROMES |
|
Номер версии (идентификационный номер) ПО |
4 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализаторов радиосетей TSMA6B в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Основные функции прибора» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 государственной поверочной схемы для колебаний в диапазоне частот от 9 кГц до
Приказ Росстандарта от 30
декабря 2019 г. средств измерений 37,5 ГГц»;
декабря 2019 г.
№ 3461
мощности
№ 3383
«Об утверждении
электромагнитных
«Об утверждении государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц».
Rohde & Schwarz GmbH & Co. KG, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
E-mail: customersupport@rohde-schwarz.com
Web-сайт: https://www.rohde-schwarz.com
Изготовитель
Rohde & Schwarz GmbH & Co. KG, ГерманияАдрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
E-mail: customersupport@rohde-schwarz.com
Web-сайт: https://www.rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: http://www.rostest.ru
Правообладатель
Rohde & Schwarz GmbH & Co. KG, ГерманияАдрес: Muehldorfstrasse 15, 81671 Munich, Germany Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
E-mail: customersupport@rohde-schwarz.com
Web-сайт: https://www.rohde-schwarz.com
Анализаторы радиосетей TSMA6B представляют собой супергетеродинные приемники с управлением от встроенного компьютера. Принцип работы анализаторов основан на гетеродинном переносе c возможностью преселекции части спектра исследуемого сигнала на промежуточную частоту (ПЧ). Сигнал на ПЧ подвергается обработке с помощью аналогово-цифрового преобразователя с полосой анализа 20 МГц. Оцифрованный сигнал поступает на специализированные микросхемы аппаратного анализа системной информации для сетей беспроводной связи стандартов WCDMA, GSM, LTE, NB-IoT, 5G NR, где происходит декодирование системной информации оцифрованного сигнала. Привязка результатов измерений к географическим осуществляется с помощью встроенного приемника GPS/ГЛОНАСС.
На компьютере с помощью специализированного программного ROMES производится отображение спектра и результатов анализа параметров
и обработка координатам
обеспечения и системной
информации (мощность и частота канала связи, идентификатор оператора связи, идентификатор базовой станции, номер соты, интерференция от соседних сот) с выводом изображения на внешний монитор.
Конструктивно анализаторы радиосетей TSMA6B выполнены в виде портативного моноблока. На задней панели находятся: кнопка включения прибора, индикаторы состояния, высокочастотный вход, разъемы подключения постоянного питающего напряжения, интерфейса LAN, приемника GPS/ГЛОНАСС, дополнительной синхронизации, а также разъем для подключения внешнего монитора.
Данный тип анализаторов радиосетей TSMA6B имеет следующие опции:
TSMA6B-K21 - анализ WCDMA;
TSMA6B-K23 - анализ GSM;
TSMA6B-K27 - анализ спектра;
TSMA6B-K29 - анализ LTE;
TSMA6B-K34 - анализ NB-IoT;
TSMA6B-K50 - анализ 5G NR;
TSMA6B-BP - аккумуляторный блок на 2 батареи;
TSMA6B-Z1 - адаптер питания переменного тока.
К анализаторам данного типа относятся анализаторы радиосетей TSMA6B с серийными номерами 682738-ts, 682739-ts, 682740-ts, 682741-ts, 682742-ts, 682743-ts, 682744-ts, 682745-ts, 682746-ts, 682747-ts, 682748-ts, 682749-ts.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наклейки на боковую панель и имеет формат
нанесен методом цифробуквенного номера.
восьмизначного
Для предотвращения несанкционированного доступа анализаторы радиосетей TSMA6B имеют защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса.

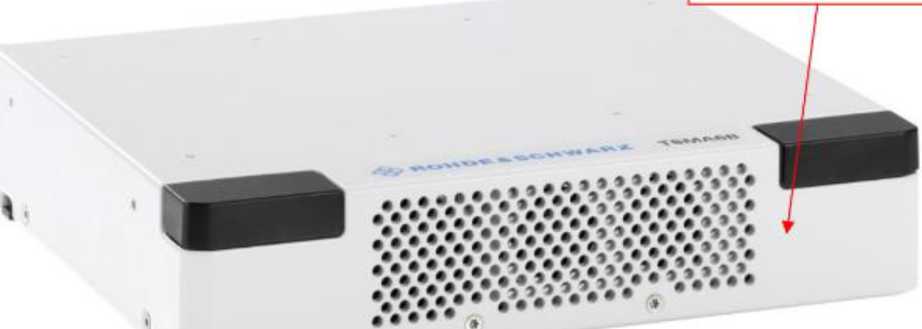

Общий вид анализаторов радиосетей TSMA6B и место нанесения знака утверждения типа представлены на рисунке 1.

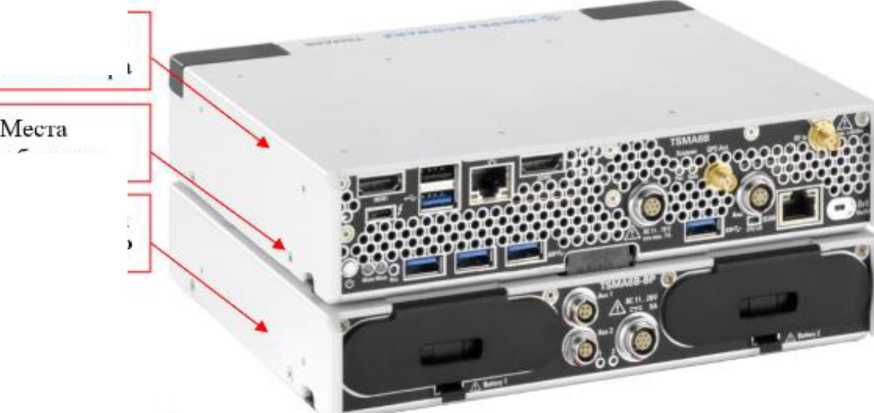

Схема пломбировки от несанкционированного доступа, место нанесения серийного номера, идентифицирующего каждый экземпляр анализаторов радиосетей TSMA6B и общий вид аккумуляторного блока TSMA6B-BP представлены на рисунке 2.
Место нанесешь знака узверждепия Tima
Рисунок 1 - Общий вид анализаторов радиосетей TSMA6B; место для нанесения знака утверждения типа
Место нанесения серийною номера
Н.ЮМбнрОВКН
Лккумуля'гориый блок Т5МЛ6В-ВР
Рисунок 2 - Схема пломбировки от несанкционированного доступа; место нанесения серийного номера; общий вид аккумуляторного блока TSMA6B-BP
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Анализатор радиосетей |
TSMA6B |
1 шт. |
|
Опция анализа WCDMA |
TSMA6B-K21 |
1 шт. |
|
Опция анализа GSM |
TSMA6B-K23 |
1 шт. |
|
Опция анализа спектра |
TSMA6B-K27 |
1 шт. |
|
Опция анализа LTE |
TSMA6B-K29 |
1 шт. |
|
Опция анализа NB-IoT |
TSMA6B-K34 |
1 шт. |
|
Опция анализа 5G NR |
TSMA6B-K50 |
1 шт. |
|
Опция аккумуляторного блока на 2 батареи |
TSMA6B-BP |
1 шт. |
|
Аккумулятор Li-ion для аккумуляторного блока TSMA6B-BP |
- |
2 шт. |
|
Зарядное устройство для аккумуляторов |
TSMA6B-BC2 |
1 шт. |
|
Опция адаптер питания переменного тока |
TSMA6B-Z1 |
1 шт. |
|
Сумка для переноски |
- |
1 шт. |
|
Программное обеспечение |
ROMES |
1 шт. |
|
Комплект ЗИП |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
Диапазон рабочих частот, ГГ ц |
от 0,35 до 6 | |
|
Пределы допускаемой относительной погрешности измерений частоты при синхронизации по сигналам GPS/ГЛОНАСС |
±1^10-6 | |
|
Диапазон измеряемых уровней мощности входного сигнала, дБ (1 мВт) |
от -120 до -20 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в зависимости от частоты, дБ |
от 0,35 до 3 ГГц включ. |
±1,0 |
|
св. 3 до 6 ГГц |
±1,5 | |
|
Уровень мощности входного сигнала, требуемый для декодирования системной информации сигналов LTE, WCDMA, GSM, 5G NR, дБ (1 мВт), не более |
-100 | |
|
Коэффициент стоячей волны по напряжению ВЧ входа, не более |
3,5 | |
|
Таблица 3 - Технические характеристики | ||
|
Наименование характеристики |
Значение | |
|
Соединитель ВЧ входа |
тип 3,5 мм «розетка» | |
|
Потребляемая мощность, Вт, не более |
60 | |
от 11 до 28
Напряжение электрического питания постоянного тока, В________
Параметры электрического питания адаптера питания переменного тока:
-
- напряжение переменного тока, В
-
- частота переменного тока, Гц__________________________________
Габаритные размеры (глубина х высота х ширина), мм___________
Масса, кг, не более_______________________________________________
Рабочие условия эксплуатации:
-
- температура окружающей среды, °С
-
- относительная влажность воздуха при температуре 25 °С, %_____
Условия хранения и транспортирования:
-
- температура окружающей среды, °С
-
- относительная влажность воздуха при температуре 40 °С, %_____
Время прогрева, мин
от 100 до 240 от 50 до 60
204 х 45 х 171
1,5
от 0 до +50
от 40 до 95
от -25 до +70
не более 95
15
