Номер по Госреестру СИ: 94013-24
94013-24 Преобразователи измерительные
(CB)
Назначение средства измерений:
Преобразователи измерительные CB (далее - преобразователи) предназначены для измерительных преобразований с последующей гальванической развязкой аналоговых сигналов в виде силы постоянного электрического тока, постоянного электрического напряжения (в том числе сигналов от термопар) и электрического сопротивления постоянного тока от термопреобразователей сопротивления в силу постоянного электрического тока, измерений температуры в точке подключения холодного спая термопар.
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 2
Внешний вид.
Преобразователи измерительные
Рисунок № 3
Общие сведения
Дата публикации - 06.12.2024
Срок свидетельства - 05.12.2029
Номер записи - 195833
ID в реестре СИ - 1421688
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Компания "Zhejiang Chitic Control Engineering Co. Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2867 от 2024.12.05 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Преобразователи измерительные (CB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Преобразователи измерительные (CB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи измерительные (CB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) преобразователей функционально разделено на две группы: встроенное программное обеспечение (ВПО) и сервисное ПО EasySetting, устанавливаемое на персональный компьютер.
ВПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память преобразователей на заводе-изготовителе. В процессе эксплуатации изменение ВПО пользователем невозможно (уровень защиты «высокий» в соответствии с Р 50.2.077-2014). Метрологические характеристики, указанные в таблице 2, приведены с учетом влияния ВПО.
Сервисное ПО - является метрологически незначимым и предназначено для конфигурации преобразователей. Сервисное ПО защищено паролем (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Идентификационные данные сервисного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные сервисного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EasySetting |
|
Номер версии (идентификационный номер ПО) |
Не ниже V1.4.12 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Применение» документов:|
- «Преобразователи |
измерительные |
CB. |
Модель |
CB4035-EX. |
Руководство |
|
по эксплуатации»; - «Преобразователи |
измерительные |
CB. |
Модель |
CB4036-EX. |
Руководство |
|
по эксплуатации»; - «Преобразователи |
измерительные |
CB. |
Модель |
CB4038-EX. |
Руководство |
|
по эксплуатации»; - «Преобразователи |
измерительные |
CB. |
Модель |
CB4045-EX. |
Руководство |
|
по эксплуатации»; - «Преобразователи |
измерительные |
CB. |
Модель |
CB4067-EX. |
Руководство |
|
по эксплуатации»; - «Преобразователи |
измерительные |
CB. |
Модель |
CB4071-EX. |
Руководство |
|
по эксплуатации»; - «Преобразователи измерительные CB. Модель CB4073-EX.RTD. Руководство | |||||
|
по эксплуатации»; - «Преобразователи |
измерительные |
CB. |
Модель |
CB4076-EX. |
Руководство |
|
по эксплуатации»; - «Преобразователи |
измерительные |
CB. |
Модель |
CB4072-EX. |
Руководство |
измерительные CB. Модель CB4073-EX.TC. Руководство
по эксплуатации»;
- «Преобразователи по эксплуатации»;
- «Преобразователи по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии для
от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы средств измерений температуры»;
Стандарт предприятия. Преобразователи измерительные CB.
Компания «Zhejiang Chitic Control Engineering Co. Ltd», Китай
and
and
Адрес: Chitic Technology Park, No. 260, No. 6 Road, Hangzhou Economic Technological Development Zone, Китай
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»(ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия преобразователей основан на измерении входных аналоговых сигналов в виде электрического сопротивления постоянному току, силы и напряжения постоянного тока, их преобразовании, обработке и выдаче пропорциональных входному сигналу выходных сигналов.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые или пружинные клеммные зажимы для присоединения подводящих проводников и кабелей питания. На боковой стороне корпуса нанесена схема подключения и параметры электрических цепей. Преобразователи устанавливаются на DIN-рейку.
Преобразователи обеспечивают гальваническое разделение цепей питания, входных и выходных цепей. Преобразователи также предназначены для передачи сигналов из взрывоопасной зоны в безопасную зону и наоборот.
(модификациях),
(далее - КП),
Преобразователи выпускаются в следующих моделях отличающихся количеством и типов каналов преобразования а также метрологическими характеристиками:
от оборудования, расположенного во взрывоопасной зоне, в силу постоянного электрического тока. Данная модель имеет один аналоговый вход и два аналоговых выхода.
-
2. CB4036-EX с КП силы постоянного электрического тока от оборудования, расположенного во взрывоопасной зоне, в силу постоянного электрического тока. Данная модель имеет два аналоговых входа и два аналоговых выхода.
-
3. CB4038-EX с КП силы постоянного электрического, в электрического тока, передаваемую во взрывоопасную зону. Данная аналоговых входа и два аналоговых выхода.
-
4. CB4045-EX с КП силы постоянного электрического тока
-
1. CB4035-EX с КП силы постоянного электрического тока
силу постоянного модель имеет два
от оборудования, расположенного во взрывоопасной зоне, в силу постоянного электрического тока. Данная модель имеет один аналоговый вход и один аналоговый выход.
-
5. CB4067-EX с КП силы постоянного электрического, в силу постоянного электрического тока, передаваемую во взрывоопасную зону. Данная модель имеет один аналоговый вход и два аналоговых выхода.
-
6. CB4071-EX с КП сигналов от термопреобразователей сопротивления от оборудования, расположенного во взрывоопасной зоне, в силу постоянного электрического тока. Данная модель имеет один аналоговый вход и один аналоговый выход.
-
7. CB4072-EX с КП сигналов от термопар от оборудования, расположенного во взрывоопасной зоне, в силу постоянного электрического тока. Данная модель имеет один аналоговый вход и один аналоговый выход, а также имеет встроенную компенсацию температуры холодного спая.
-
8. CB4073-EX.RTD с КП сигналов от термопреобразователей сопротивления от оборудования, расположенного во взрывоопасной зоне, в силу постоянного электрического тока. Данная модель имеет один аналоговый вход и один аналоговый выход.
-
9. CB4073-EX.TC с КП сигналов от термопар от оборудования, расположенного во взрывоопасной зоне, в силу постоянного электрического тока. Данная модель имеет один аналоговый вход и один аналоговый выход, а также имеет встроенную компенсацию температуры холодного спая.
-
10. CB4076-EX с КП сигналов от термопреобразователей сопротивления от оборудования, расположенного во взрывоопасной зоне, в силу постоянного электрического тока. Данная модель имеет один аналоговый вход и два аналоговых выхода.
-
11. CB4076-EX.TC с КП постоянного электрического напряжения и сигналов от термопар от оборудования, расположенного во взрывоопасной зоне, в силу постоянного электрического тока. Данная модель имеет один аналоговый вход и два аналоговых выхода, а также имеет встроенную компенсацию температуры холодного спая.
Заводской (серийный) номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус преобразователей в виде наклейки или методом лазерной гравировки, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации. Место нанесения заводского номера указано на рисунке
-
2. Нанесение знака поверки на преобразователи не предусмотрено.

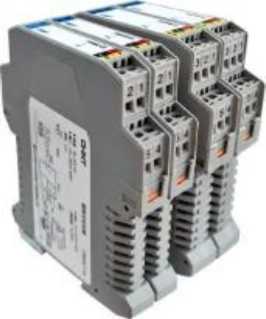

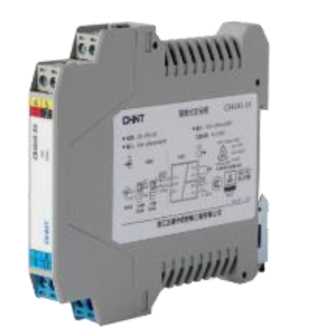

Общий вид преобразователей измерительных CB представлен на рисунке 1.
Пломбирование преобразователей не предусмотрено.
Рисунок 1 - Общий вид преобразователей

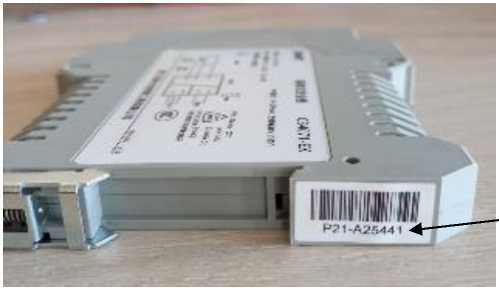

Место нанесения заводского номера
Рисунок 2 - Обозначение места нанесения заводского номера.
преобразователей приведены в таблицах 2-3.
Таблица 2 -
п
|
Модель |
Величина и диапазон на входе |
Диапазон силы постоянного электрического тока на выходе, мА |
Пределы допускаемой основной приведенной к 20 мА погрешности, ±, % |
Пределы допускаемой дополнительной приведенной к 20 мА погрешности от влияния температуры окружающей среды, ±, % на 1 °C |
|
1 |
2 |
3 |
4 |
5 |
|
CB4035-EX CB4036-EX CB4038-EX CB4045-EX CB4067-EX |
Сила постоянного электрического тока от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
0,10 |
0,005 |
|
CB4071-EX CB4073-EX.RTD CB4076-EX |
Сигналы от термопреобразователей сопротивления по ГОСТ 6651-2009 тип Pt100, а=0,00385: от -200 до +850 °C тип Cu50, а=0,00428: от -50 до +150 °C тип Cu100, а=0,00428: от -50 до +150 °C |
от 4 до 20 мА |
0,10 |
0,010 |
|
CB4072-EX CB4073-EX.TC |
Сигналы от термопреобразователей сопротивления по ГОСТ Р 8.585-2001 тип T от -200 до +400 °C тип E от -200 до +900 °C тип J от -200 до +1200 °C тип K от -200 до +1372 °C тип N от -200 до +1300 °C тип R от -40 до +1768 °C тип S от -40 до +1768 °C тип B от +320 до +1820 °C |
от 4 до 20 мА |
0,10 |
0,010 |
Продолжение таблицы 2
1
CB4076-EX.TC
Постоянное электрическое напряжение от -100 до +100 мВ Сигналы от термопреобразователей сопротивления по ГОСТ Р 8.585-2001 тип T от -200 до +400 °C тип E от -200 до +900 °C тип J от -200 до +1200 °C тип K от -200 до +1372 °C тип N от -200 до +1300 °C тип R от -40 до +1768 °C тип S от -40 до +1768 °C тип B от +320 до +1820 °C
от 4 до 20 мА
0,10
0,010
Примечания:
-
1. а - температурный коэффициент ТСП, °C-1.
-
2. Преобразователи моделей CB4071-EX, CB4073-EX.RTD и CB4076-EX поддерживают подключение по двух- и трехпроводной схеме. Погрешность для данных моделей указана для случая преобразования в полном диапазоне входного сигнала.
-
3. Погрешность для преобразователей моделей CB4072-EX, CB4073-EX.TC, CB4076-EX.TC указана для случая преобразования в полном диапазоне входного сигнала и без учета погрешности, вносимой каналом компенсации температуры холодного спая. Пределы допускаемой погрешности измерений температуры холодного спая встроенным датчиком в рабочих условиях в диапазоне температур от -20 до +70 °C составляют ±1,0 °C. Для преобразователей модели CB4073-EX.TC доступно программное отключение канала компенсации температуры холодного спая.
-
4. Для сигналов от термопар типа B погрешность в поддиапазоне от +320 до +680 включ. не нормирована.
Таблица 3 - Основные технические
п
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации:
|
от +21 до +25 от 10 до 80 |
|
Рабочие условия эксплуатации:
|
от -20 до +60 от 10 до 90 |
