Сведения о средстве измерений: 94017-24 Измерители сопротивления заземления

Номер по Госреестру СИ: 94017-24
94017-24 Измерители сопротивления заземления
(МЕГЕОН)

Назначение средства измерений:
Измерители сопротивления заземления МЕГЕОН (далее по тексту - измерители) предназначены для измерения сопротивления заземляющих устройств переменному току.

сертификация программного обеспечения
Внешний вид. Измерители сопротивления заземления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители сопротивления заземления
Рисунок № 1
Внешний вид. Измерители сопротивления заземления, http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители сопротивления заземления
Рисунок № 2
Внешний вид. Измерители сопротивления заземления, http://oei-analitika.ru рисунок № 3
Внешний вид.
Измерители сопротивления заземления
Рисунок № 3

Общие сведения

Дата публикации - 13.12.2024
Срок свидетельства - 11.12.2029
Номер записи - 195837
ID в реестре СИ - 1421760
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Мегеон 13400, МЕГЕОН 13030, МЕГЕОН 13020, Измеритель сопротивления заземления МЕГЕОН 13020,

Производитель

Изготовитель - Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Королёв
Уведомление о начале осуществления предпринимательской деятельности -

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 73
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2938 от 2024.12.11 Об утверждении типов средств измерений

Наличие аналогов СИ: Измерители сопротивления заземления (МЕГЕОН)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88161-23
06.02.2028
Тепловизоры, МЕГЕОН
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
1 год
89786-23
22.08.2028
Термогигрометры , МЕГЕОН
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
1 год
90181-23
17.10.2028
Люксметры, МЕГЕОН
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
1 год
90269-23
25.10.2028
Барометры-анероиды метеорологические, МЕГЕОН БАММ-1М
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
1 год
92810-24
02.08.2029
Тахометры, МЕГЕОН
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
1 год
92897-24
14.08.2029
pH-метры, МЕГЕОН
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
1 год
92897-24
14.08.2029
pH-метры, МЕГЕОН
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
1 год
93332-24
30.09.2029
Газоанализаторы, МЕГЕОН
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
1 год
94017-24
11.12.2029
Измерители сопротивления заземления, МЕГЕОН
Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ") (РОССИЯ Московская обл., г. Королёв)
ОТ
МП
2 года

Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.

Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Измерители сопротивления заземления (МЕГЕОН)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТОВСКИЙ ЦСМ"
(RA.RU.311306)
РСТ
  • Мегеон 13400
  • 1 1 0 1 0 1 0 1
    ФБУ "АСТРАХАНСКИЙ ЦСМ"
    (RA.RU.311475)
    РСТ
  • МЕГЕОН-13200
  • 1 1 0 1 0 1 0 1
    ООО "МОСЭНЕРГОТЕСТ"
    (RA.RU.313419)
  • МЕГЕОН 13030
  • МЕГЕОН 13020
  • МЕГЕОН 13400
  • 70 70 70 0 0 70 70 0
    ООО «МЦК»
    (RA.RU.314560)
  • Измеритель сопротивления заземления МЕГЕОН 13020
  • 1 1 1 0 0 1 1 0

    Стоимость поверки Измерители сопротивления заземления (МЕГЕОН)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Измерители сопротивления заземления МЕГЕОН 13020 и 13030 функционируют под управлением встроенного программного обеспечения, неразъемного корпуса. Программное обеспечение осуществляет функции обработки и представления результатов измерений.

    размещенного внутри

    Программное обеспечение записано в энергонезависимой памяти микропроцессора. Несанкционированный доступ к программному обеспечению и измерительной информации исключен конструктивным исполнением прибора.

    Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 -

    обеспечения

    данные

    Идентификационное данные (признаки)

    Значение

    Идентификационное наименование ПО

    Firmware

    Номер версии (идентификационный номер ПО), не ниже

    не ниже V 0.1.5

    Цифровой идентификатор ПО

    -

    Алгоритм вычисления цифрового идентификатора ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе «Инструкция по эксплуатации» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока;

    Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Технические условия «ТУ 26.51.43-001-23430128-2023 Измерители сопротивления заземления МЕГЕОН».

    Правообладатель

    ответственностью

    «МАКСПРОФИТ»

    Общество с ограниченной (ООО «МАКСПРОФИТ»)

    ИНН 5018183467

    Юридический адрес: 141070, Московская обл., г. Королёв, ул. Силикатная, д. 11, эт. 5, помещ. 650

    Телефон: 8 (495) 2680191

    E-mail: info@mprofit.ru

    Изготовитель

    ответственностью
    «МАКСПРОФИТ»
    Общество с ограниченной (ООО «МАКСПРОФИТ»)
    ИНН 5018183467
    Адрес: 141070, 141070, Московская обл., г. Королёв, ул. Силикатная, д. 11, эт. 5, помещ. 650
    Телефон: 8 (495) 2680191
    E-mail: info@mprofit.ru

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Адрес:142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I
    Телефон: +7 (495) 108 69 50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель

    ответственностью
    «МАКСПРОФИТ»
    Общество с ограниченной (ООО «МАКСПРОФИТ»)
    ИНН 5018183467
    Юридический адрес: 141070, Московская обл., г. Королёв, ул. Силикатная, д. 11, эт. 5, помещ. 650
    Телефон: 8 (495) 2680191
    E-mail: info@mprofit.ru

    Измерители сопротивления заземления МЕГЕОН выпускаются в следующих модификациях: 13020, 13030, 13400.

    Модификации отличаются между собой: методом измерения, набором выполняемых функций, конструкцией, формой корпуса, габаритами, массой и комплектом поставки.

    Принцип действия измерителей МЕГЕОН 13020 и МЕГЕОН 13030 основан на измерении падения напряжения при фиксированном измерительном токе, протекающем через измеряемое сопротивление заземления,

    При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе (ЖКИ). Испытательный ток формируется импульсным преобразователем из напряжения батарей питания. По окончанию измерений сопротивления заземления происходит автоматический разряд объекта измерений.

    Принцип действия измерителя МЕГЕОН 13400 основан на 3-х электродном методе измерения сопротивления заземления. В основе работы данного прибора лежит компенсационный метод измерения, основанный на балансировке моста. Для повышения точности измерений в приборе используется «трёхточечная» схема измерений с потенциальным электродом. Испытательный ток формируется встроенным ручным генератором.

    Заводской номер в виде цифрового обозначения, нанесен типографским методом при помощи информационной наклейки на заднюю поверхность корпуса измерителя. Место нанесения заводского номера представлено на рисунке 1.

    Для ограничения доступа внутрь корпуса измерителя произведено пломбирование методом нанесения заводской наклейки. Схема пломбировки от несанкционированного доступа представлена на рисунке 1.

    Общий вид измерителей представлен на рисунке 1.

    Место нанесения

    заводского номера

    Место нанесения пломбирования корпуса

    Внешний вид. Измерители сопротивления заземления (МЕГЕОН), http://oei-analitika.ru

    А) МЕГЕОН 13020

    Место нанесения заводского номера

    Место нанесения пломбирования корпуса

    Внешний вид. Измерители сопротивления заземления (МЕГЕОН), http://oei-analitika.ru

    Г( .

    J 1

    ' 1

    < “

    i

    j>| ь

    3L1

    Б) МЕГЕОН 13030

    Место нанесения

    заводского номера

    Внешний вид. Измерители сопротивления заземления (МЕГЕОН), http://oei-analitika.ru

    Место нанесения пломбирования корпуса

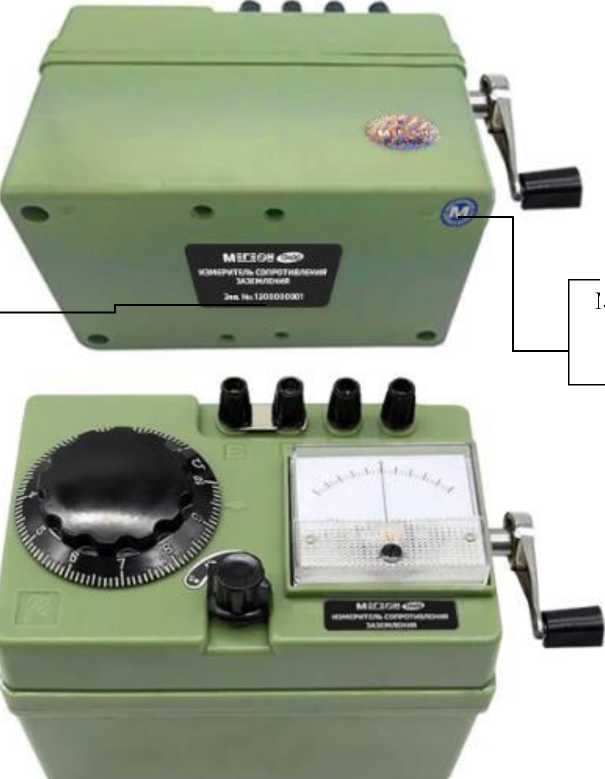

    В) МЕГЕОН 13400

    Рисунок 1 - Общий вид измерителей с указанием места пломбирования корпуса и нанесения заводского номера


    Комплектность измерителей представлена в таблицах 4 и 5.

    Таблица 4 - Комплектность измерителей МЕГЕОН

    13020 и МЕГЕОН 13030

    Наименование

    Обозначение

    Количество, шт./экз.

    Измеритель сопротивления заземления

    МЕГЕОН 130х0

    1

    Соединительные кабели

    5

    Электроды

    2

    Батареи 1,5 В типа АА

    6

    Кейс для переноски и хранения

    1

    Руководство по эксплуатации/паспорт

    РЭ/ПС130Х0

    1

    Таблица 5 - Комплектность измерителя МЕГЕОН

    3400

    Наименование

    Обозначение

    Количество, шт/экз

    Измеритель сопротивления заземления

    МЕГЕОН 13400

    1

    Соединительный кабель 5 м.

    1

    Соединительный кабель 20 м.

    1

    Соединительный кабель 40 м.

    1

    Измерительный электрод

    2

    Сумка

    1

    Руководство по эксплуатации/паспорт

    РЭ/ПС13400

    1


    Метрологические и основные технические характеристики измерителей представлены в таблицах 2 и 3.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Модификация

    13020

    13030

    13400

    Диапазон измерения сопротивления заземляющих устройств переменному току, Ом

    Диапазон 1

    Диапазон 2

    Диапазон 3

    от 0,001 до 1,999 от 2,00 до 19,99 от 20,0 до 199,9

    от 0,01 до 19,99 от 20,0 до 199,9 от 200 до 1999

    от 0,1 до 10,0

    от 1 до 100 от 10 до 1000

    Пределы допускаемой абсолютной погрешности измерения сопротивления заземляющих устройств переменному току, Ом Диапазон 1

    Диапазон 2

    Диапазон 3

    ±(0,03^R*+0,1 Ом) ±(0,03^R* + 1 Ом) ±(0,03^R*+10 Ом)

    ±(0,03^R* + 1 Ом)

    ±(0,03^R* + 10 Ом) ±(0,03^R* + 100 Ом)

    ±(0,03^R* + 0,3 Ом)

    ±(0,03^R* + 3 Ом)

    ±(0,03^R* + 30 Ом)

    Диапазон измерения напряжения переменного тока, В

    от 0,1 до 199,9

    от 0,1 до 199,9

    -

    Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В

    ±(0,02-V* + 1 В)

    ±(0,02-V* + 1 В)

    -

    Примечания:

    *R - измеренное значение сопротивления заземляющего устройства, Ом; *V - измеренное значение напряжения переменного тока, В.

    Таблица 3 - Основные технические характеристики

    Модификация

    13020

    13040

    13400

    Разрешение измерения сопротивления, Ом Диапазон 1

    Диапазон 2

    Диапазон 3

    0,001

    0,01

    0,1

    0,01

    0,1

    1

    0,1

    1

    10

    таблицы 3

    Наименование характеристики

    Значение

    Разрешение измерения переменного напряжения, В

    0,1

    0,1

    -

    Время измерения, сек, не более Сопротивления

    Напряжения

    5

    2

    Автовыключение, мин

    10

    -

    Параметры электрического

    Батареи 1,5 В типа АА - 6 шт. или

    Встроенный

    питания

    внешний блок питания постоянного

    генератор

    напряжения

    9В 500 мА

    Тестовое напряжение, В

    50

    150

    Условия эксплуатации Температура воздуха, °С

    от 0 до +40

    от +5 до +50

    Относительная влажность без

    выпадения конденсата, %

    до 85

    до 70

    Атмосферное давление, кПа

    от 84 до 106

    от 84 до 106

    Условия транспортировки и

    хранения

    Температура воздуха, °С

    от -20 до +60

    от -30 до +60

    Относительная влажность без

    выпадения конденсата, %

    до 75

    до 85

    Атмосферное давление, кПа

    от 84 до 106

    от 84 до 106

    Размер, мм, не более

    170x120x70

    172x116x135

    Вес, г, не более

    600 (с батарейками и крышкой, без проводов и электродов)

    1500 (без проводов и электродов)


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
