Номер по Госреестру СИ: 94019-24
94019-24 Мультиметры
(VERDO MН6100)
Назначение средства измерений:
предназначены электрического сигналов
Мультиметры VERDO МН6100 (далее - мультиметры) для измерений напряжения и силы постоянного и переменного тока, сопротивления, частоты периодических сигналов, электрической емкости, от термоэлектрических преобразователей.
Внешний вид.
Мультиметры
Рисунок № 1
Внешний вид.
Мультиметры
Рисунок № 2
Внешний вид.
Мультиметры
Рисунок № 3
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства - 11.12.2029
Номер записи - 195839
ID в реестре СИ - 1421762
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VERDO MН6123, VERDO MH6139, VERDO MH6136, VERDO MH6135, VERDO MH6134, VERDO MH6125, VERDO MH6123, VERDO MH6122, VERDO MH6115, VERDO MH6107, VERDO MH6106, VERDO MH6104,
Производитель
Изготовитель - Huayi Peakmeter Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Статистика
Кол-во поверок - 467
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 362
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2938 от 2024.12.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Мультиметры (VERDO MН6100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Мультиметры (VERDO MН6100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "РКБ "ГЛОБУС" (RA.RU.311267) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО «МЦК» (RA.RU.314560) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МИРУАР" (RA.RU.320061) | 464 | 464 | 464 | 0 | 0 | 464 | 464 | 0 |
Стоимость поверки Мультиметры (VERDO MН6100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа, заводской номер (в формате буквенно-цифрового кода) и знак ТР ТС наносятся на корпуса мультиметров в виде информационных наклеек или шелкографии, места их нанесения представлены на рисунке 2. Знак поверки наносится на свидетельство о поверке.
МН6104
МН6106
МН6107
МН6122
МН6123
МН6124
МН6134/МН6135
МН6125
МН6136
МН6139
МН6115

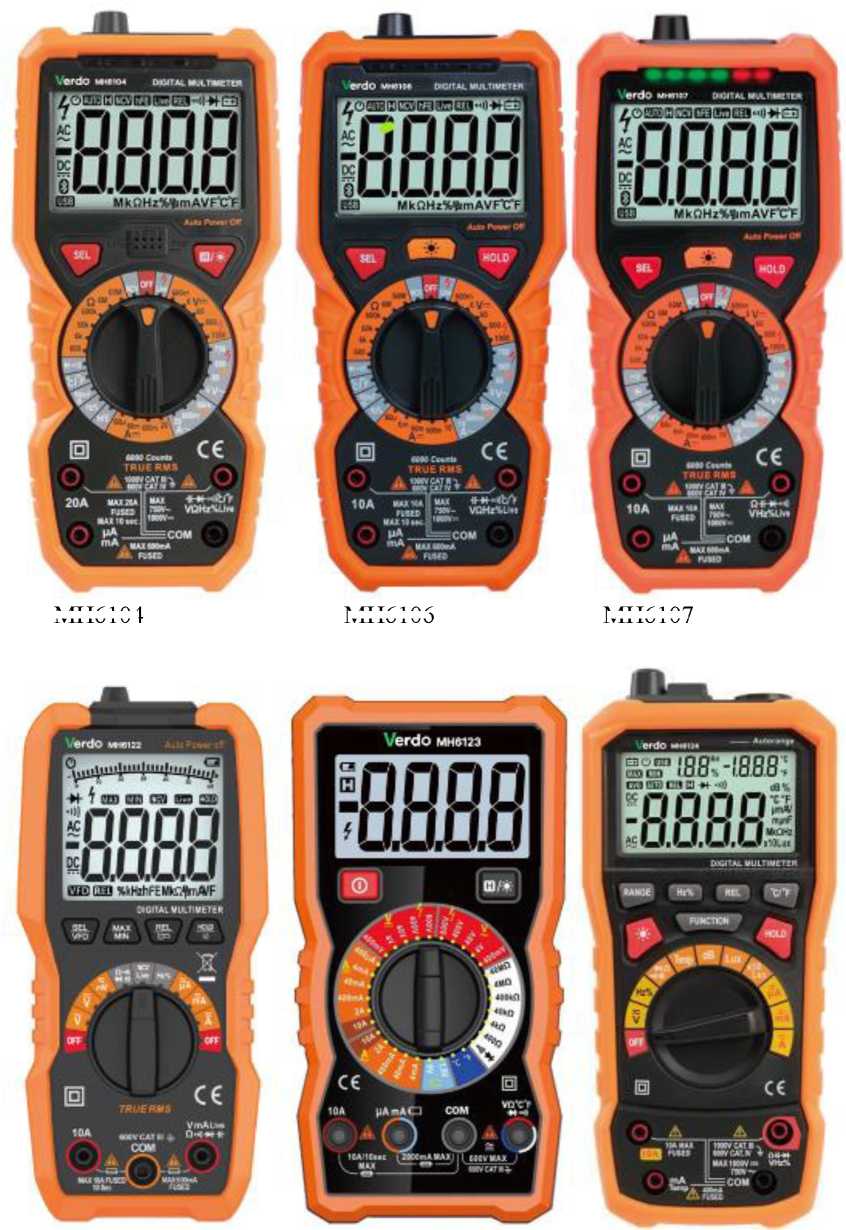

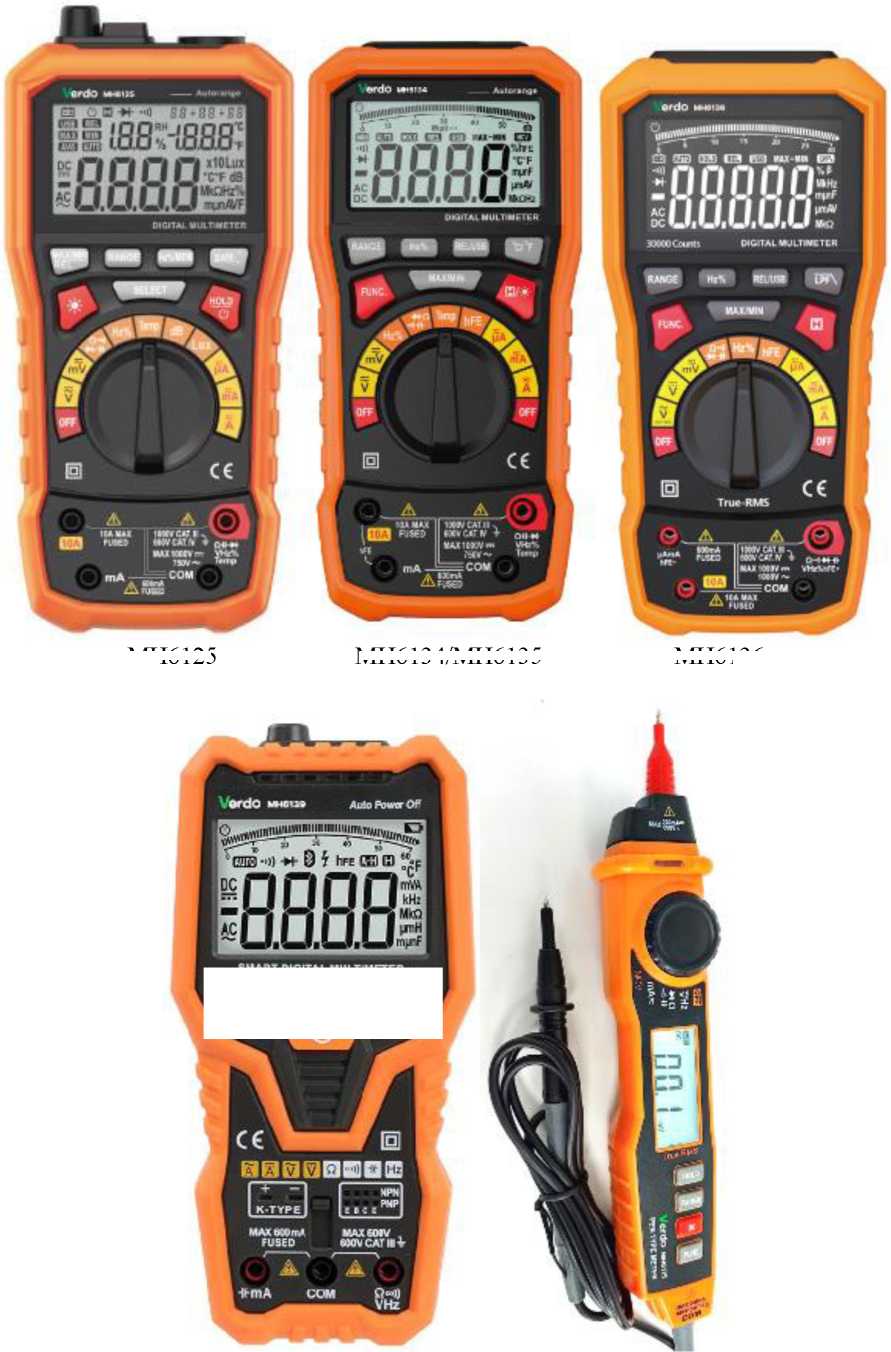

Рисунок 1 - Внешний вид мультиметров VERDO МН6100
|
SMART DtOITAl MULTIMETER | |
|
к ® | |
|
L: fl | |
Место нанесения знака
утверждения типа
Место
нанесения знака ТР ТС
Место нанесения
заводского номера
Рисунок 2 - место нанесения заводского номера, знака утверждения типа, знака ТР ТС на примере задней панели модификаций МВ2102
|
SMART (МОГГАк MULriMC’Ti | |
|
ft _ |
_ М'* |
Пломбировка мультиметров не предусмотрена.
Метрологические и технические характеристикиМетрологические и технические характеристики мультиметров представлены в таблицах 1 - 9.
Таблица 1 -
постоянного тока
|
Предел Измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
|
VERDO МН6104 | |||
|
600 мВ |
0,1 мВ |
±(0,5^10-2^Х + 0,3) мВ |
±(0,5^10-3^Х + 3^10-2) мВ |
|
6 В |
1 мВ |
±(О,5^1О-2^Х + 0,3^10-2) В |
±(0,5^10-3^Х + 0,3^10-3) В |
|
60 В |
10 мВ |
±(О,5^1О-2^Х + 3^10-2) В |
±(0,5^10-3^Х + 3^10-3) В |
|
600 В |
100 мВ |
±(О,5^1О-2^Х + 0,3) В |
±(0,5^10-3^Х + 3^10-2) В |
|
1000 В |
1 В |
±(О,8^1О-2^Х + 5) В |
±(0,8^10-3^Х + 0,5) В |
|
VERDO МН6106, VERDO М1 |
16107 | ||
|
600 мВ |
0,1 мВ |
±(О,5^1О-2^Х + 0,3) мВ |
±(0,5^10-3^Х + 3^10-2) мВ |
|
6 В |
1 мВ |
±(О,5^1О-2^Х + 0,3^10-2) В |
±(0,5^10-3^Х + 0,3^10-3) В |
|
60 В |
10 мВ |
±(О,5^1О-2^Х + 3^10-2) В |
±(0,5^10-3^Х + 3^10-3) В |
|
600 В |
100 мВ |
±(О,5^1О-2^Х + 0,3) В |
±(0,5^10-3^Х + 3^10-2) В |
|
1000 В |
1 В |
±(О,5^1О-2^Х + 3) В |
±(0,5^10-3^Х + 0,3) В |
|
VERDO МН6115 | |||
|
200 мВ |
0,1 мВ |
±(О,7^1О-2^Х + 0,2) мВ |
±(0,7^10-3^Х + 2^10-2) мВ |
|
2 В |
1 мВ |
±(О,7^1О-2^Х + 0,2^ 10-2) В |
±(0,7^10-3^Х + 0,2^10-3) В |
|
20 В |
10 мВ |
±(О,7^1О-2^Х + 2^10-2) В |
±(0,7^10-3^Х + 2^10-3) В |
|
200 В |
100 мВ |
±(О,7^1О-2^Х + 0,2) В |
±(0,7^10-3^Х + 2^10-2) В |
|
600 В |
1 В |
±(О,8^1О-2^Х + 2) В |
±(0,8^10-3^Х + 0,2) В |
|
VERDO МН6122 | |||
|
600 мВ |
10 мкВ |
±(О,5^1О-2^Х + 3^10-2) мВ |
±(0,5^10-3^Х + 3^10-3) мВ |
|
6 В |
0,1 мВ |
±(О,5^1О-2^Х + 0,3^ 10-3) В |
±(0,5^10-3^Х + 0,3^10-4) В |
|
60 В |
1 мВ |
±(О,5^1О-2^Х + 0,3^10-2) В |
±(0,5^10-3^Х + 0,3^10-3) В |
|
600 В |
10 мВ |
±(О,5^1О-2^Х + 3^10-2) В |
±(0,5^10-3^Х + 3^10-3) В |
|
1000 В |
100 мВ |
±(О,5^1О-2^Х + 0,3) В |
±(0,5^10-3^Х + 3^10-2) В |
|
VERDO МН6123 | |||
|
400 мВ |
0,1 мВ |
±(О,5^1О-2^Х + 0,2) мВ |
±(0,5^10-3^Х + 2^10-2) мВ |
|
4 В |
1 мВ |
±(О,5^1О-2^Х + 0,2^ 10-2) В |
±(0,5^10-3^Х + 0,2^10-3) В |
|
40 В |
10 мВ |
±(О,5^1О-2^Х + 2^10-2) В |
±(0,5^10-3^Х + 2^10-3) В |
|
400 В |
100 мВ |
±(О,5^1О-2^Х + 0,2) В |
±(0,5^10-3^Х + 2^10-2) В |
|
600 В |
1В |
±(О,8^1О-2^Х + 2) В |
±(0,8^10-3^Х + 0,2) В |
|
1 |
2 |
3 |
4 |
|
VERDO МН6124 | |||
|
400 мВ |
0,1 мВ |
±(0,7^10-2^Х + 0,2) мВ |
±(0,7^10-3^Х + 2^10-2) мВ |
|
4 В |
1 мВ |
±(0,7^10-2^Х + 0,2^ 10-2) В |
±(0,7^10-3^Х + 0,2^10-3) В |
|
40 В |
10 мВ |
±(0,7^10-2^Х + 2^10-2) В |
±(0,7^10-3^Х + 2^10-3) В |
|
400 В |
100 мВ |
±(0,7^10-2^Х + 0,2) В |
±(0,7^10-3^Х + 2^10-2) В |
|
1000 В |
1 В |
±(0,7^10-2^Х + 2) В |
±(0,7^10-3^Х + 0,2) В |
|
VERDO МН6125, VERDO МН6134, V] |
ERDO МН6135 | ||
|
60 мВ |
0,01 мВ |
±(0,7^10-2^Х + 2^10-2) мВ |
±(0,7^10-3^Х + 2^10-3) мВ |
|
600 мВ |
0,1 мВ |
±(0,7^10-2^Х + 0,2) мВ |
±(0,7^10-3^Х + 2^10-2) мВ |
|
6 В |
1 мВ |
±(0,7^10-2^Х + 0,2^10-2) В |
±(0,7^10-3^Х + 0,2^10-3) В |
|
60 В |
10 мВ |
±(0,7^10-2^Х + 2^10-2) В |
±(0,7^10-3^Х + 2^10-3) В |
|
600 В |
100 мВ |
±(0,7^10-2^Х + 0,2) В |
±(0,7^10-3^Х + 2^10-2) В |
|
1000 В |
1 В |
±(0,7^10-2^Х + 2) В |
±(0,7^10-3^Х + 0,2) В |
|
VERDO МН6136 | |||
|
300 мВ |
0,01 мВ |
±(0,1^10-2^Х + 5^10-2) мВ |
±(0,1^10-3^Х + 5^10-3) мВ |
|
3 В |
0,1 мВ |
±(0,5^10-3^Х + 0,5^10-3) В |
±(0,5^10-4^Х + 0,5^10-4) В |
|
30 В |
1 мВ |
±(0,5^10-3^Х + 0,5^10-2) В |
±(0,5^10-4^Х + 0,5^10-3) В |
|
300 В |
10 мВ |
±(0,5^10-3^Х + 5^10-2) В |
±(0,5^10-4^Х + 5^10-3) В |
|
1000 В |
0,1 В |
±(0,1^10-2^Х + 0,5) В |
±(0,1^10-3^Х + 5^10-2) В |
|
VERDO МН6139 1 | |||
|
6 В |
1 мВ |
±(0,8^10-2^Х + 0,3^10-2) В |
±(0,8^10-3^Х + 0,3^10-3) В |
|
60 В |
10 мВ |
±(0,8^10-2^Х + 3^10-2) В |
±(0,8^10-3^Х + 3^10-3) В |
|
600 В |
0,1 В |
±(0,8^10-2^Х + 0,3) В |
±(0,8^10-3^Х + 3^10-2) В |
|
Примечания 1 - минимальное измеряемое значение 0,2 В | |||
Таблица 2 -
|
Пределы измерений |
Разрешение |
Диапазон частот |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO МН6104 | ||||
|
6 В |
1 мВ |
от 40 до 400 Гц |
±(0,8^10-2^Х + 0,3^10-2) В |
±(0,8^10-3^Х + 0,3^10-3) В |
|
60 В |
10 мВ |
±(0,8^10-2^Х + 3^10-2) В |
±(0,8^10-3^Х + 3^10-3) В | |
|
600 В |
100 мВ |
±(1,0^10-2^Х + 0,3) В |
±(1,0^10-3^Х + 3^10-2) В | |
|
750 В |
1 В |
±(1,0^10-2^Х + 10) В |
±(1,0^10-3^Х + 1) В | |
|
VERDO МН6106, VERDO МН6107 | ||||
|
6 В |
1 мВ |
от 40 до 1000 Гц |
±(0,8^10-2^Х + 0,3^10-2) В |
±(0,8^10-3^Х + 0,3^10-3) В |
|
60 В |
10 мВ |
±(0,8^10-2^Х + 3^10-2) В |
±(0,8^10-3^Х + 3^10-3) В | |
|
600 В |
100 мВ |
±(1,0^10-2^Х + 1) В |
±(1,0^10-3^Х + 0,1) В | |
|
750 В |
1 В |
±(1,0^10-2^Х + 10) В |
±(1,0^10-3^Х + 1) В | |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO МН6115 | ||||
|
200 мВ |
0,1 мВ |
от 40 до 400 Гц |
±(0,8^10-2^Х + 0,3) мВ |
±(0,8^10-3^Х + 3^10-2) мВ |
|
2 В |
1 мВ |
±(0,8^10-2^Х + 0,3^10-2) В |
±(0,8^10-3^Х + 0,3^10-3) В | |
|
20 В |
10 мВ |
±(0,8^10-2^Х + 3^10-2) В |
±(0,8^10-3^Х + 3^10-3) В | |
|
200 В |
100 мВ |
±(0,8^10-2^Х + 0,3) В |
±(0,8^10-3^Х + 3^10-2) В | |
|
600 В |
1 В |
±(1,0^10-2^Х + 10) В |
±(1,0^10-3^Х + 1) В | |
|
VERDO МН6122 | ||||
|
600 мВ |
0,01 мВ |
от 40 до 1000 Гц |
±(0,8^10-2^Х + 3^10-2) мВ |
±(0,8^10-3^Х + 3^10-3) мВ |
|
6 В |
0,1 мВ |
±(0,8^10-2^Х + 0,3^ 10-3) В |
±(0,8^10-3^Х + 0,3^10-4) В | |
|
60 В |
1 мВ |
±(0,8^10-2^Х + 0,3^10-2) В |
±(0,8^10-3^Х + 0,3^10-3) В | |
|
600 В |
10 мВ |
±(0,8^10-2^Х + 3^10-2) В |
±(0,8^10-3^Х + 3^10-3) В | |
|
1000 В |
100 мВ |
±(0,8^10-2^Х + 0,3) В |
±(0,8^10-3^Х + 0,03) В | |
|
VERDO МН6123 | ||||
|
400 мВ |
0,1 мВ |
от 40 до 1000 Гц |
±(1,2^10-2^Х + 1) мВ |
±(1,2^10-3^Х + 0,1) мВ |
|
4 В |
1 мВ |
±(1,2^10-2^Х + !• 10-2) В |
±(1,2^10-3^Х + 1^10-3) В | |
|
40 В |
10 мВ |
±(1,2^10-2^Х + 0,1) В |
±(1,2^10-3^Х + 1^10-2) В | |
|
400 В |
100 мВ |
±(1,2^10-2^Х + 1) В |
±(1,2^10-3^Х + 0,1) В | |
|
600 В |
1В |
±(1,2^10-2^Х + 10) В |
±(1,2^10-3^Х + 1) В | |
|
VERDO МН6124 | ||||
|
400 мВ |
0,1 мВ |
от 50 до 60 Гц |
±(0,8^10-2^Х + 0,3) мВ |
±(0,8^10-3^Х + 3^10-2) мВ |
|
4 В |
1 мВ |
±(0,8^10-2^Х + 0,3^10-2) В |
±(0,8^10-3^Х + 0,3^10-3) В | |
|
40 В |
10 мВ |
±(0,8^10-2^Х + 3^10-2) В |
±(0,8^10-3^Х + 3^10-3) В | |
|
400 В |
100 мВ |
±(0,8^10-2^Х + 0,3) В |
±(0,8^10-3^Х + 3^10-2) В | |
|
750 В |
1 В |
±(1,0^10-2^Х + 10) В |
±(1,0^10-3^Х + 1) В | |
|
VERDO МН6125 | ||||
|
100 мВ |
0,01 мВ |
от 10 до 1000 Гц |
±(0,8^10-2^Х + 3^10-2) мВ |
±(0,8^10-3^Х + 3^10-3) мВ |
|
600 мВ |
0,1 мВ |
±(0,8^10-2^Х + 0,3) мВ |
±(0,8^10-3^Х + 3^10-2) мВ | |
|
10 В |
1 мВ |
±(0,8^10-2^Х + 0,3^10-2) В |
±(0,8^10-3^Х + 0,3^10-3) В | |
|
100 В |
10 мВ |
±(0,8^10-2^Х + 3^10-2) В |
±(0,8^10-3^Х + 3^10-3) В | |
|
600 В |
100 мВ |
±(1,0^10-2^Х + 1) В |
±(1,0^10-3^Х + 0,1) В | |
|
VERDO МН6134, VERDO МН6135 | ||||
|
60 мВ |
0,01 мВ |
от 10 до 1000 Гц |
±(0,8^10-2^Х + 3^10-2) мВ |
±(0,8^10-3^Х + 3^10-3) мВ |
|
600 мВ |
0,1 мВ |
±(0,8^10-2^Х + 0,3) мВ |
±(0,8^10-3^Х + 3^10-2) мВ | |
|
6 В |
1 мВ |
±(0,8^10-2^Х + 0,3^10-2) В |
±(0,8^10-3^Х + 0,3^10-3) В | |
|
60 В |
10 мВ |
±(0,8^10-2^Х + 3^10-2) В |
±(0,8^10-3^Х + 3^10-3) В | |
|
600 В |
100 мВ |
±(0,8^10-2^Х + 0,3) В |
±(0,8^10-3^Х + 3^10-2) В | |
|
750 В |
1 В |
±(1,0^10-2^Х + 10) В |
±(1,0^10-3^Х + 1) В | |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO МН6136 | ||||
|
300 мВ |
0,01 мВ |
от 40 до 1000 Гц |
±(1,0^10-2^Х + 0,1) мВ |
±(1,0^10-3^Х + 1^10-2) мВ |
|
от 1 до 10 кГц |
±(1,5^10-2^Х + 0,3) мВ |
±(1,5^10-3^Х + 3^10-2) мВ | ||
|
3 В |
0,1 мВ |
от 40 до 1000 Гц |
±(0,8^10-2^Х + 1^10-3) В |
±(0,8^10-3^Х + !• 10-4) В |
|
от 1 до 10 кГц |
±(1,2^10-2^Х + 5^10-3) В |
±(1,2^10-3^Х + 5^10-4) В | ||
|
от 40 до 100 Гц 1 |
±(1,2^10-2^Х + 5^10-3) В |
±(1,2^10-3^Х + 5^10-4) В | ||
|
30 В |
1 мВ |
от 40 до 1000 Гц |
±(0,8^10-2^Х + !• 10-2) В |
±(0,8^10-3^Х + !• 10-3) В |
|
от 1 до 10 кГц |
±(1,2^10-2^Х + 5^10-2) В |
±(1,2^10-3^Х + 5^10-3) В | ||
|
от 40 до 100 Гц 1 |
±(1,8^10-2^Х + 5^10-2) В |
±(1,8^10-3^Х + 5^10-3) В | ||
|
300 В |
10 мВ |
от 40 до 1000 Гц |
±(0,8^10-2^Х + 0,1) В |
±(0,8^10-3^Х + 1^10-2) В |
|
от 1 до 10 кГц |
±(2,0^10-2^Х + 0,5) В |
±(2,0^10-3^Х + 5^10-2) В | ||
|
от 40 до 100 Гц 1 |
±(2,0^10-2^Х + 0,5) В |
±(2,0^10-3^Х + 5^10-2) В | ||
|
1000 В |
0,1 В |
от 40 до 1000 Гц |
±(1,2^10-2^Х + 1) В |
±(1,2^10-3^Х + 0,1) В |
|
от 1 до 10 кГц |
±(3,0^10-2^Х + 5) В |
±(3,0^10-3^Х + 0,5) В | ||
|
от 40 до 100 Гц 1 |
±(3,0^10-2^Х + 5) В |
±(3,0^10-3^Х + 0,5) В | ||
|
VERDO МН6139 2 | ||||
|
6 В |
1 мВ |
от 45 до 65 Гц |
±(1,2^10-2^Х + 0,3^10-2) В |
±(1,2^10-3^Х + 0,3^10-3) В |
|
60 В |
10 мВ |
±(1,2^10-2^Х + 3^10-2) В |
±(1,2^10-3^Х + 3^10-3) В | |
|
600 В |
0,1 В |
±(1,2^10-2^Х + 0,3) В |
±(1,2^10-3^Х + 0,03) В | |
|
Примечания
| ||||
|
Таблица 3 -М |
етрологические характеристики при измерении силы постоянного тока | ||
|
Предел Измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
|
VERDO МН6104 | |||
|
60 мкА |
0,01 мкА |
±(0,8^10-2^Х + 3^10-2) мкА |
±(0,8^10-3^Х + 3^10-3) мкА |
|
60 мА |
0,01 мА |
±(0,8^10-2^Х + 3^10-2) мА |
±(0,8^10-3^Х + 3^10-3) мА |
|
600 мА |
0,1 мА |
±(0,8^10-2^Х + 0,3) мА |
±(0,8^10-3^Х + 3^10-2) мА |
|
20,00 А |
10 мА |
±(1,2^10-2^Х + 3^10-2) А |
±(1,2^10-3^Х + 3^10-3) А |
|
1 |
2 |
3 |
4 |
|
VERDO МН6106, VERDO Ml |
Н6107 | ||
|
60 мкА |
0,01мкА |
±(О,8^1О-2^Х + 3^10-2) мкА |
±(О,8^1О-3^Х + 3^10-3) мкА |
|
6 мА |
1 мкА |
±(О,8^1О-2^Х + 0,3^10-2) мА |
±(О,8^1О-3^Х + О,3^1О-3) мА |
|
60 мА |
10 мкА |
±(О,8^1О-2^Х + 3^10-2) мА |
±(О,8^1О-3^Х + 3^10-3) мА |
|
600 мА |
100 мкА |
±(О,8^1О-2^Х + 0,3) мА |
±(О,8^1О-3^Х + 3^10-2) мА |
|
10,00 А |
10 мА |
±(1,2^1О-2^Х + 3^10-2) А |
±(1,2^1О-3^Х + 3^10-3) А |
|
VERDO МН6115 | |||
|
20 мА |
10 мкА |
±(1,5^1О-2^Х + 3^10-2) мА |
±(1,5^1О-3^Х + 3^10-3) мА |
|
200 мА |
100 мкА |
±(1,5^1О-2^Х + О,3) мА |
±(1,5^1О-3^Х + 3^10-2) мА |
|
VERDO МН6122 | |||
|
600 мкА |
0,1 мкА |
±(О,8^1О-2^Х + О,3) мкА |
±(О,8^1О-3^Х + 3^10-2) мкА |
|
6 мА |
1 мкА |
±(О,8^1О-2^Х + О,3^1О-2) мА |
±(О,8^1О-3^Х + О,3^1О-3) мА |
|
60 мА |
10 мкА |
±(О,8^1О-2^Х + 3^10-2) мА |
±(О,8^1О-3^Х + 3^10-3) мА |
|
600 мА |
100 мкА |
±(1,О^1О-2^Х + О,3) мА |
±(1,О^1О-3^Х + 3^10-2) мА |
|
6 А |
1 мА |
±(1,2^1О-2^Х + О,1^1О-2) а |
±(1,2^1О-3^Х + О,1^1О-3) а |
|
10 А |
10 мА |
±(1,2^1О-2^Х + 3^10-2) А |
±(1,2^1О-3^Х + 3^10-3) А |
|
VERDO МН6123 | |||
|
400 мкА |
0,1 мкА |
±(1,О^1О-2^Х + О,2) мкА |
±(1,О^1О-3^Х + 2^10-2) мкА |
|
4 мА |
1 мкА |
±(1,О^1О-2^Х + О,2^1О-2) мА |
±(1,О^1О-3^Х + О,2^1О-3) мА |
|
40 мА |
10 мкА |
±(1,О^1О-2^Х + 2^10-2) мА |
±(1,О^1О-3^Х + 2^10-3) мА |
|
400 мА |
100 мкА |
±(1,5^1О-2^Х + О,2) мА |
±(1,5^1О-3^Х + 2^10-2) мА |
|
4 А |
1 мА |
±(3,О^1О-2^Х + О,2^1О-2) а |
±(3,О^1О-3^Х + О,2^1О-3) а |
|
10 А |
10 мА |
±(3,О^1О-2^Х + 2^10-2) А |
±(3,О^1О-3^Х + 2^10-3) А |
|
VERDO МН6124 | |||
|
400 мкА |
0,1 мкА |
±(1,2^1О-2^Х + О,3) мкА |
±(1,2^1О-2^Х + О,3) мкА |
|
4000 мкА |
1 мкА |
±(1,2^1О-2^Х + О,3^1О-2) мА |
±(1,2^1О-2^Х + О,3^1О-2) мА |
|
40 мА |
10 мкА |
±(1,2^1О-2^Х + 3^10-2) мА |
±(1,2^1О-2^Х + 3^10-2) мА |
|
400 мА |
100 мкА |
±(1,2^1О-2^Х + О,3) мА |
±(1,2^1О-2^Х + О,3) мА |
|
4 А |
1 мА |
±(2,О^1О-2^Х + 1^10-2) А |
±(2,О^1О-2^Х + 1^10-2) А |
|
10 А |
10 мА |
±(2,О^1О-2^Х + О,1) а |
±(2,О^1О-2^Х + О,1) а |
|
VERDO МН6125 | |||
|
600 мкА |
0,1 мкА |
±(1,2^1О-2^Х + О,3) мкА |
±(1,2^1О-3^Х + 3^10-2) мкА |
|
6 мА |
1 мкА |
±(1,2^1О-2^Х + О,3^1О-2) мА |
±(1,2^1О-3^Х + О,3^1О-3) мА |
|
60 мА |
10 мкА |
±(1,2^1О-2^Х + 3^10-2) мА |
±(1,2^1О-3^Х + 3^10-3) мА |
|
600 мА |
100 мкА |
±(1,2^1О-2^Х + О,3) мА |
±(1,2^1О-3^Х + 3^10-2) мА |
|
6 А |
1 мА |
±(1,2^1О-2^Х + О,3^1О-2) а |
±(1,2^1О-3^Х + О,3^1О-3) а |
|
10 А |
10 мА |
±(2,О^1О-2^Х + О,1) а |
±(2,О^1О-3^Х + 1^10-2) А |
|
VERDO МН6134, VERDO Ml |
Н6135 | ||
|
600 мкА |
0,1 мкА |
±(1,2^1О-2^Х + О,3) мкА |
±(1,2^1О-3^Х + 3^10-2) мкА |
|
6 мА |
1 мкА |
±(1,2^1О-2^Х + О,3^1О-2) мА |
±(1,2^1О-3^Х + О,3^1О-3) мА |
|
60 мА |
10 мкА |
±(1,2^1О-2^Х + 3^10-2) мА |
±(1,2^1О-3^Х + 3^10-3) мА |
|
600 мА |
100 мкА |
±(1,2^1О-2^Х + О,3) мА |
±(1,2^1О-3^Х + 3^10-2) мА |
|
6 А |
1 мА |
±(2,О^1О-2^Х + 1^10-2) А |
±(2,О^1О-3^Х + 1^10-3) А |
|
10 А |
10 мА |
±(2,О^1О-2^Х + О,1) а |
±(2,О^1О-3^Х + 1^10-2) А |
силы
тока
|
Пределы измерений |
Разрешение |
Диапазон частот |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO МН6104 | ||||
|
60 мА |
0,01 мА |
от 40 до 1000 Гц |
±(1,0^10-2^Х + 3^10-2) мА |
±(1,0^10-3^Х + 3^10-3) мА |
|
600 мА |
0,1 мА |
±(1,0^10-2^Х + 0,3) мА |
±(1,0^10-3^Х + 3^10-2) мА | |
|
20,00 А |
10 мА |
±(1,5^10-2^Х + 3^10-2) А |
±(1,5^10-3^Х + 3^10-3) А | |
|
VERDO МН6106, VERDO МН6107 | ||||
|
60мА |
0.01мА |
от 40 до 1000 Гц |
±(1,0^10-2^Х + 3^10-2) мА |
±(1,0^10-3^Х + 3^10-3) мА |
|
600мА |
0,1 мА |
±(1,0^10-2^Х + 0,3) мА |
±(1,0^10-3^Х + 3^10-2) мА | |
|
10А |
10мА |
±(1,5^10-2^Х + 3^10-2) А |
±(1,5^10-3^Х + 3^10-3) А | |
|
VERDO МН6115 | ||||
|
20 мА |
0,01 мА |
от 40 до |
±(1,5^10-2^Х + 3^10-2) мА |
±(1,5^10-3^Х + 3^10-3) мА |
|
200 мА |
0,1 мА |
400 Гц |
±(1,5^10-2^Х + 0,3) мА |
±(1,5^10-3^Х + 3^10-2) мА |
|
VERDO МН6122 | ||||
|
600 мкА |
0,1 мкА |
±(1,0^10-2^Х + 0,5) мкА |
±(1,0^10-3^Х + 5^10-2) мкА | |
|
6 мА |
1 мкА |
±(1,0^10-2^Х + 0,3^10-2) мА |
±(1,0^10-3^Х + 0,3^10-3) мА | |
|
60 мА |
10 мкА |
от 40 до |
±(1,0^10-2^Х + 3^10-2) мА |
±(1,0^10-3^Х + 0,3^10-2) мА |
|
600 мА |
100 мкА |
1000 Гц |
±(1,2^10-2^Х + 0,3) мА |
±(1,2^10-3^Х + 3^10-2) мА |
|
6 А |
1 мА |
±(1,5^10-2^Х + 0,3^10-2) А |
±(1,5^10-3^Х + 0,3^10-3) А | |
|
10 А |
10 мА |
±(1,5^10-2^Х + 3^10-2) А |
±(1,5^10-3^Х + 0,3^10-2) А | |
|
VERDO МН6123 | ||||
|
4 мА |
1 мкА |
±(0,8^10-2^Х + 0,2^10-2) мА |
±(0,8^10-3^Х + 0,2^10-3) мА | |
|
40 мА |
10 мкА |
от 40 до 1000 Гц |
±(0,8^10-2^Х + 2^10-2) мА |
±(0,8^10-3^Х + 0,2^10-2) мА |
|
400 мА |
100 мкА |
±(1,0^10-2^Х + 0,2) мА |
±(1,0^10-3^Х + 2^10-2) мА | |
|
4 А |
1 мА |
±(1,0^10-2^Х + 0,5^10-2) А |
±(1,0^10-3^Х + 0,5^10-3) А | |
|
10 А |
10 мА |
±(1,0^10-2^Х + 5^10-2) А |
±(1,0^10-3^Х + 0,5^10-2) А | |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO МН6124 | ||||
|
400 мкА |
0,1 мкА |
от 40 до 400 Гц |
±(1,5^10-2^Х + 0,3) мкА |
±(1,5^10-3^Х + 3^10-2) мкА |
|
4 мА |
1 мкА |
±(1,5^10-2^Х + 0,3^10-2) мА |
±(1,5^10-3^Х + 0,3^10-3) мА | |
|
40 мА |
10 мкА |
±(1,5^10-2^Х + 3^10-2) мА |
±(1,5^10-3^Х + 0,3^10-2) мА | |
|
400 мА |
100 мкА |
±(1,5^10-2^Х + 0,3) мА |
±(1,5^10-3^Х + 3^10-2) мА | |
|
4 А |
1 мА |
±(3,0^10-2^Х + 1^10-2) А |
±(3,0^10-3^Х + 0,1^10-2) А | |
|
10 А |
10 мА |
±(3,0^10-2^Х + 0,1) А |
±(3,0^10-3^Х + 1^10-2) А | |
|
VERDO МН6125 | ||||
|
600 мкА |
0,1 мкА |
от 10 до 1000 Гц |
±(1,5^10-2^Х + 0,3) мкА |
±(1,5^10-3^Х + 3^10-2) мкА |
|
6 мА |
1 мкА |
±(1,5^10-2^Х + 0,3^10-2) мА |
±(1,5^10-3^Х + 0,3^10-3) мА | |
|
60 мА |
10 мкА |
±(1,5^10-2^Х + 3^10-2) мА |
±(1,5^10-3^Х + 0,3^10-2) мА | |
|
600 мА |
100 мкА |
±(1,5^10-2^Х + 0,3) мА |
±(1,5^10-3^Х + 3^10-2) мА | |
|
6 А |
1 мА |
±(1,5^10-2^Х + 0,3^10-2) А |
±(1,5^10-3^Х + 0,3^10-3) А | |
|
10 А |
10 мА |
±(3,0^10-2^Х + 0,1) А |
±(3,0^10-3^Х + 1^10-2) А | |
|
VERDO МН6134, VERDO МН6135 | ||||
|
600 мкА |
0,1 мкА |
от 10 до 1000 Гц |
±(1,5^10-2^Х + 0,3) мкА |
±(1,5^10-3^Х + 3^10-2) мкА |
|
6 мА |
1 мкА |
±(1,5^10-2^Х + 0,3^10-2) мА |
±(1,5^10-3^Х + 0,3^10-3) мА | |
|
60 мА |
10 мкА |
±(1,5^10-2^Х + 3^10-2) мА |
±(1,5^10-3^Х + 0,3^10-2) мА | |
|
600 мА |
100 мкА |
±(1,5^10-2^Х + 0,3) мА |
±(1,5^10-3^Х + 3^10-2) мА | |
|
6 А |
1 мА |
±(3,0^10-2^Х + 1^10-2) А |
±(3,0^10-3^Х + 0,1^10-2) А | |
|
10 А |
10 мА |
±(3,0^10-2^Х + 0,1) А |
±(3,0^10-3^Х + 1^10-2) А | |
|
VERDO МН6136 | ||||
|
300 мкА |
0,01 мкА |
от 40 до 1000 Гц |
±(0,8^10-2^Х + 0,1) мкА |
±(0,8^10-3^Х + 1^10-2) мкА |
|
от 1 до 10 кГц |
±(3,0^10-2^Х + 0,5) мкА |
±(3,0^10-3^Х + 5^10-2) мкА | ||
|
3 мА |
0,1 мкА |
от 40 до 1000 Гц |
±(0,8^10-2^Х + 0,1 •Ю-2) мА |
±(0,8^10-3^Х + 0,1^10-3) мА |
|
от 1 до 10 кГц |
±(3,0^10-2^Х + 0,5^10-2) мА |
±(3,0^10-3^Х + 0,5^10-3) мА | ||
|
30 мА |
1 мкА |
от 40 до 1000 Гц |
±(1,2^10-2^Х + 1^10-2) мА |
±(1,2^10-3^Х + 1^10-3) мА |
|
от 1 до 10 кГц |
±(3,0^10-2^Х + 5^10-2) мА |
±(3,0^10-3^Х + 5^10-3) мА | ||
|
300 мА |
10 мкА |
от 40 до 1000 Гц |
±(1,2^10-2^Х + 0,1) мА |
±(1,2^10-3^Х + 1^10-2) мА |
|
от 1 до 10 кГц |
±(3,0^10-2^Х + 0,5) мА |
±(3,0^10-3^Х + 5^10-2) мА | ||
|
10 А |
1 мА |
от 40 до 1000 Гц |
±(1,2^10-2^Х + 1^10-2) А |
±(1,2^10-3^Х + 1^10-3) А |
|
от 1 до 10 кГц |
±(3,0^10-2^Х + 5^10-2) А |
±(3,0^10-3^Х + 5^10-3) А | ||
|
VERDO МН6139 1 | ||||
|
600 мА |
0,1 мA |
от 45 до 65 Гц |
±(1,5^10-2^Х + 0,3) мА |
±(1,5^10-2^Х + 3^10-2) мА |
|
Примечания 1 - минимальное измеряемое значение 5 мА | ||||
Таблица 5
Метрологические характеристики при измерении электрического
|
Предел Измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
|
VERDO МН6104, VERDO МН6106, V] |
ERDO МН6107 | ||
|
600 Ом |
0,1 Ом |
±(0,8^10-2^Х + 0,3) Ом |
±(0,8^10-3^Х + 3^10-2) Ом |
|
6 кОм |
1 Ом |
±(0,8^10-2^Х + 0,3^10-2) кОм |
±(0,8^10-3^Х + 0,3^10-3) кОм |
|
60 кОм |
10 Ом |
±(0,8^10-2^Х + 3^10-2) кОм |
±(0,8^10-3^Х + 3^10-3) кОм |
|
600 кОм |
100 Ом |
±(0,8^10-2^Х + 0,3) кОм |
±(0,8^10-3^Х + 3^10-2) кОм |
|
6 МОм |
1 кОм |
±(0,8^10-2^Х + 0,3^10-2) МОм |
±(0,8^10-3^Х + 0,3^10-3) МОм |
|
60 МОм |
10 кОм |
±(1,2^10-2^Х + 0,3) МОм |
±(1,2^10-3^Х + 3^10-2) МОм |
|
VERDO МН6115 | |||
|
200 Ом |
0,1 Ом |
±(1,0^10-2^Х + 0,2) Ом |
±(1,0^10-3^Х + 2^10-2) Ом |
|
2 кОм |
1 Ом |
±(1,0^10-2^Х + 0,2^10-2) кОм |
±(1,0^10-3^Х + 0,2^10-3) кОм |
|
20 кОм |
10 Ом |
±(1,0^10-2^Х + 2^10-2) кОм |
±(1,0^10-3^Х + 2^10-3) кОм |
|
200 кОм |
100 Ом |
±(1,0^10-2^Х + 0,2) кОм |
±(1,0^10-3^Х + 2^10-2) кОм |
|
2 МОм |
1 кОм |
±(1,0^10-2^Х + 0,2^ 10-2) МОм |
±(1,0^10-3^Х + 0,2^10-3) МОм |
|
20 МОм |
10 кОм |
±(1,0^10-2^Х + 5^10-2) МОм |
±(1,0^10-3^Х + 5^10-3) МОм |
|
VERDO МН6122, VERDO МН6125, VERDO М1 |
Н6134, VERDO МН6135 | ||
|
600 Ом |
0,1 Ом |
±(1,2^10-2^Х + 0,5) мОм |
±(1,2^10-3^Х + 5^10-2) мОм |
|
6 кОм |
1 Ом |
±(1,2^10-2^Х + 0,5^10-2) кОм |
±(1,2^10-3^Х + 0,5^10-3) кОм |
|
60 кОм |
10 Ом |
±(1,2^10-2^Х + 5^10-2) кОм |
±(1,2^10-3^Х + 5^10-3) кОм |
|
600 кОм |
100 Ом |
±(1,2^10-2^Х + 0,5) кОм |
±(1,2^10-3^Х + 5^10-2) кОм |
|
6 МОм |
1 кОм |
±(1,2^10-2^Х + 0,5^10-2) МОм |
±(1,2^10-3^Х + 0,5^10-3) МОм |
|
60 МОм |
10 кОм |
±(2,0^10-2^Х + 5^10-2) МОм |
±(2,0^10-3^Х + 5^10-3) МОм |
|
VERDO МН6123 | |||
|
400 Ом |
0,1 Ом |
±(0,8^10-2^Х + 0,2) Ом |
±(0,8^10-3^Х + 2^10-2) Ом |
|
4 кОм |
1 Ом |
±(0,8^10-2^Х + 0,2^10-2) кОм |
±(0,8^10-3^Х + 0,2^10-3) кОм |
|
40 кОм |
10 Ом |
±(0,8^10-2^Х + 2^10-2) кОм |
±(0,8^10-3^Х + 2^10-3) кОм |
|
400 кОм |
100 Ом |
±(0,8^10-2^Х + 0,2) кОм |
±(0,8^10-3^Х + 2^10-2) кОм |
|
4 МОм |
1 кОм |
±(1,0^10-2^Х + 0,2^ 10-2) МОм |
±(1,0^10-3^Х + 0,2^10-3) МОм |
|
40 МОм |
10 кОм |
±(1,0^10-2^Х + 5^10-2) МОм |
±(1,0^10-3^Х + 5^10-3) МОм |
|
VERDO МН6124 | |||
|
400 Ом |
0,1 Ом |
±(1,2^10-2^Х + 0,5) мОм |
±(1,2^10-3^Х + 5^10-2) мОм |
|
4 кОм |
1 Ом |
±(1,2^10-2^Х + 0,5^10-2) кОм |
±(1,2^10-3^Х + 0,5^10-3) кОм |
|
40 кОм |
10 Ом |
±(1,2^10-2^Х + 5^10-2) кОм |
±(1,2^10-3^Х + 5^10-3) кОм |
|
400 кОм |
100 Ом |
±(1,2^10-2^Х + 0,5) кОм |
±(1,2^10-3^Х + 5^10-2) кОм |
|
4 МОм |
1 кОм |
±(1,2^10-2^Х + 0,5^10-2) МОм |
±(1,2^10-3^Х + 0,5^10-3) МОм |
|
40 МОм |
10 кОм |
±(2,0^10-2^Х + 5^10-2) МОм |
±(2,0^10-3^Х + 5^10-3) МОм |
|
1 |
2 |
3 |
4 |
|
VERDO МН6136 | |||
|
300 Ом |
0,01 Ом |
±(0,5^10-2^Х + 0,1) Ом |
±(0,5^10-3^Х + 1^10-2) Ом |
|
3 кОм |
0,1 Ом |
±(0,5^10-2^Х + 0,1^10-2) кОм |
±(0,5^10-3^Х + 0,1 •Ю-3) кОм |
|
30 кОм |
1 Ом |
±(0,5^10-2^Х + 1^10-2) кОм |
±(0,5^10-3^Х + 1^10-3) кОм |
|
300 кОм |
10 Ом |
±(0,5^10-2^Х + 0,1) кОм |
±(0,5^10-3^Х + 1^10-2) кОм |
|
3 МОм |
100 Ом |
±(0,8^10-2^Х + 0,1 •Ю-2) МОм |
±(0,8^10-3^Х + 0,1^10-3) МОм |
|
30 МОм |
1 кОм |
±(1,5^10-2^Х + 1^10-2) МОм |
±(1,5^10-3^Х + 1^10-3) МОм |
|
300 МОм |
10 кОм |
±(3,0^10-2^Х + 0,1) МОм |
±(3,0^10-3^Х + 1^10-2) МОм |
|
VERDO МН6139 | |||
|
6 кОм |
1 Ом |
±(1,0^10-2^Х + 0,3^10-2) кОм |
±(1,0^10-3^Х + 0,3^10-3) кОм |
|
60 кОм |
10 Ом |
±(1,0^10-2^Х + 3^10-2) кОм |
±(1,0^10-3^Х + 3^10-3) кОм |
|
600 кОм |
100 Ом |
±(1,0^10-2^Х + 0,3) кОм |
±(1,0^10-3^Х + 3^10-2) кОм |
|
6 МОм |
1 кОм |
±(1,2^10-2^Х + 0,5^10-2) МОм |
±(1,2^10-3^Х + 0,5^10-3) МОм |
|
10 МОм |
10 кОм |
±(1,2^10-2^Х + 5^10-2) МОм |
±(1,2^10-3^Х + 5^10-3) МОм |
Таблица 6 -Метрологические характеристики при измерении частоты периодических сигналов.
|
Предел Измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
|
VERDO МН6104, VERDO МН6106, V] |
ERDO МН6107 | ||
|
9,999 Гц |
0,001 Гц |
±(1,0^10-2^Х + 0,3^10-2) Гц |
±(1,0^10-3^Х + 0,3^10-3) Гц |
|
99,99 Гц |
0,01 Гц |
±(1,0^10-2^Х + 3^10-2) Гц |
±(1,0^10-3^Х + 3^10-3) Гц |
|
999,9 Гц |
0,1 Гц |
±(1,0^10-2^Х + 0,3) Гц |
±(1,0^10-3^Х + 3^10-2) Гц |
|
9,999 кГц |
0,001 кГц |
±(1,0^10-2^Х + 0,3^10-2) кГц |
±(1,0^10-3^Х + 0,3^10-3) кГц |
|
99,99 кГц |
0,01 кГц |
±(1,0^10-2^Х + 3^10-2) кГц |
±(1,0^10-3^Х + 3^10-3) кГц |
|
999,9 кГц |
0,1 кГц |
±(1,0^10-2^Х + 0,3) кГц |
±(1,0^10-3^Х + 3^10-2) кГц |
|
9,999 МГц |
0,001 МГц |
±(1,0^10-2^Х + 0,3^10-2) МГц |
±(1,0^10-3^Х + 0,3^10-3) МГц |
|
VERDO МН6115 | |||
|
200 Гц |
0,1 Гц |
±(0,5^10-2^Х + 0,2) Гц |
±(0,5^10-3^Х + 2^10-2) Гц |
|
1 кГц |
0,001 кГц |
±(0,5^10-2^Х + 0,2^10-2) кГц |
±(0,5^10-3^Х + 0,2^10-3) кГц |
|
VERDO МН6122, VERDO МН6134, V] |
ERDO МН6135 | ||
|
10 Гц |
0,001 Гц |
±(1,0^10-2^Х + 0,5^10-2) Гц |
±(1,0^10-3^Х + 0,5^10-3) Гц |
|
100 Гц |
0,01 Гц |
±(1,0^10-2^Х + 5^10-2) Гц |
±(1,0^10-3^Х + 5^10-3) Гц |
|
1 кГц |
0,1 Гц |
±(1,0^10-2^Х + 0,5^10-3) кГц |
±(1,0^10-3^Х + 0,5^10-3) кГц |
|
10 кГц |
1 Гц |
±(1,0^10-2^Х + 0,5^10-2) кГц |
±(1,0^10-3^Х + 0,5^10-3) кГц |
|
100 кГц |
10 Гц |
±(1,0^10-2^Х + 5^10-2) кГц |
±(1,0^10-3^Х + 5^10-3) кГц |
|
1 МГц |
100 Гц |
±(1,0^10-2^Х + 0,5) кГц |
±(1,0^10-3^Х + 5^10-3) кГц |
|
10 МГц |
1 кГц |
±(1,0^10-2^Х + 0,5^10-2) МГц |
±(1,0^10-3^Х + 0,5^10-3) МГц |
|
1 |
2 |
3 |
4 |
|
VERDO МН6124 | |||
|
9,999 Гц |
0,001 Гц |
±(2,0^10-2^Х + 0,5^10-2) Гц |
±(2,0^10-3^Х + 0,5^10-3) Гц |
|
99,99 Гц |
0,01 Гц |
±(1,5^10-2^Х + 5^10-2) Гц |
±(1,5^10-3^Х + 5^10-3) Гц |
|
999,9 Гц |
0,01 Гц |
±(1,5^10-2^Х + 5^10-2) Гц |
±(1,5^10-3^Х + 5^10-3) Гц |
|
9,999 кГц |
0,001 кГц |
±(1,5^10-2^Х + 0,5^10-2) кГц |
±(1,5^10-3^Х + 0,5^10-3) кГц |
|
99,99 кГц |
0,01 кГц |
±(2,0^10-2^Х + 5^10-2) кГц |
±(2,0^10-3^Х + 5^10-3) кГц |
|
199,9 кГц |
0,1 кГц |
±(2,0^10-2^Х + 0,5) кГц |
±(2,0^10-3^Х + 5^10-2) кГц |
|
VERDO МН6125 | |||
|
9,999 Гц |
0,001 Гц |
±(1,0^10-2^Х + 0,5^10-2) Гц |
±(1,0^10-3^Х + 0,5^10-3) Гц |
|
99,99 Гц |
0,01 Гц |
±(1,0^10-2^Х + 5^10-2) Гц |
±(1,0^10-3^Х + 5^10-2) Гц |
|
999,9 Гц |
0,1 Гц |
±(1,0^10-2^Х + 0,5) Гц |
±(1,0^10-3^Х + 5^10-2) Гц |
|
9,999 кГц |
0,001 кГц |
±(1,0^10-2^Х + 0,5^10-2) кГц |
±(1,0^10-3^Х + 0,5^10-3) кГц |
|
99,99 кГц |
0,01 кГц |
±(1,0^10-2^Х + 5^10-2) кГц |
±(1,0^10-3^Х + 5^10-3) кГц |
|
999,9 кГц |
0,1 кГц |
±(1,0^10-2^Х + 0,5) кГц |
±(1,0^10-3^Х + 5^10-2) кГц |
|
9,999 МГц |
0,001 МГц |
±(1,0^10-2^Х + 0,5^10-2) МГц |
±(1,0- 10-3^Х + 0,5^ 10-3) МГц |
|
VERDO МН6136 | |||
|
30 Гц |
0,001 Гц |
±(1,0^10-4^Х + 0,5^10-2) Гц |
±(1,0^10-5^Х + 0,5^10-3) Гц |
|
300 Гц |
0,01 Гц |
±(1,0^10-4^Х + 5^10-2) Гц |
±(1,0^10-5^Х + 5^10-3) Гц |
|
3000 Гц |
0,1 Гц |
±(1,0^10-4^Х + 0,5) Гц |
±(1,0^10-5^Х + 5^10-2) Гц |
|
30 кГц |
0,001 кГц |
±(1,0^10-4^Х + 0,5^10-2) кГц |
±(1,0^10-5^Х + 0,5^10-3) кГц |
|
300 кГц |
0,01 кГц |
±(1,0^10-4^Х + 5^10-2) кГц |
±(1,0^10-5^Х + 5^10-3) кГц |
|
3000 кГц |
0,1 кГц |
±(1,0^10-4^Х + 0,5) кГц |
±(1,0^10-5^Х + 5^10-2) кГц |
|
30 МГц |
0,001 МГц |
±(1,0^10-4^Х + 0,5^10-2) МГц |
±(1,0^10-5^Х + 0,5^10-3) МГц |
|
100 МГц |
0,01 МГц |
±(1,0^10-4^Х + 5^10-2) МГц |
±(1,0^10-5^Х + 5^10-3) МГц |
|
VERDO МН6139 1 | |||
|
1000 Гц |
0,1 Гц |
±(0,5^10-2^Х + 0,2) |
±(0,5^10-2^Х + 2^10-2) |
|
Примечания: 1 - нижняя граница предела измерений 30 Гц | |||
|
Таблица 7 -М |
етрологические характеристики при измерении емкости | ||
|
Предел Измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
|
VERDO МН6104, VERDO МН6106, VI |
ERDO МН6107 | ||
|
6 нФ |
0,001 нФ |
±(4,0^10-2^Х + 3^10-2) нФ |
±(4,0^10-3^Х + 3^10-3) нФ |
|
60 нФ |
0,01 нФ |
±(4,0^10-2^Х + 3^10-2) нФ |
±(4,0^10-3^Х + 3^10-3) нФ |
|
600 нФ |
0,1 нФ |
±(4,0^10-2^Х + 0,3) нФ |
±(4,0^10-3^Х + 3^10-2) нФ |
|
6 мкФ |
1 нФ |
±(4,0^10-2^Х + 0,3^10-2) мкФ |
±(4,0^10-3^Х + 0,3^ 10-3) мкФ |
|
60 мкФ |
10 нФ |
±(4,0^10-2^Х + 3^10-2) мкФ |
±(4,0^10-3^Х + 3^10-3) мкФ |
|
600 мкФ |
100 нФ |
±(4,0^10-2^Х + 0,3) мкФ |
±(4,0^10-3^Х + 3^10-2) мкФ |
|
6 мФ |
1 мкФ |
±(4,0^10-2^Х + 0,3^10-2) мФ |
±(4,0^10-3^Х + 0,3^10-3) мФ |
|
100 мФ |
0,01 мФ |
±(5,0^10-2^Х + 3^10-2) мФ |
±(5,0^10-3^Х + 3^10-2) мФ |
|
1 |
2 |
3 |
4 |
|
VERDO МН6115 | |||
|
20 нФ |
0,01 нФ |
±(4,0^10-2^Х + 3^10-2) нФ |
±(4,0^10-3^Х + 3^10-3) нФ |
|
200 нФ |
0,1 нФ |
±(4,0^10-2^Х + 0,3) нФ |
±(4,0^10-3^Х + 3^10-2) нФ |
|
2 мкФ |
0,001 мкФ |
±(4,0^10-2^Х + 0,3^10-2) мкФ |
±(4,0^10-3^Х + 0,3^10-3) мкФ |
|
20 мкФ |
0,01 мкФ |
±(4,0^10-2^Х + 3^10-2) мкФ |
±(4,0^10-3^Х + 3^10-3) мкФ |
|
200 мкФ |
0,1 мкФ |
±(4,0^10-2^Х + 0,3) мкФ |
±(4,0^10-3^Х + 3^10-2) мкФ |
|
2 мФ |
0,001 мФ |
±(5,0^10-2^Х + 0,3^10-2) мФ |
±(5,0^10-3^Х + 0,3^10-3) мФ |
|
20 мФ |
0,01 мФ |
±(5,0^10-2^Х + 3^10-2) мФ |
±(5,0^10-3^Х + 3^10-2) мФ |
|
VERDO МН6122 | |||
|
10 нФ |
0,01 нФ |
±(3,0^10-2^Х + 5^10-2) нФ |
±(3,0^10-3^Х + 5^10-3) нФ |
|
100 нФ |
0,1 нФ |
±(3,0^10-2^Х + 0,5) нФ |
±(3,0^10-3^Х + 5^10-2) нФ |
|
1 мкФ |
0,001 мкФ |
±(3,0^10-2^Х + 0,5^10-2) мкФ |
±(3,0^10-3^Х + 0,5^10-3) мкФ |
|
10 мкФ |
0,01 мкФ |
±(3,0^10-2^Х + 5^10-2) мкФ |
±(3,0^10-3^Х + 5^10-3) мкФ |
|
100 мкФ |
0,1 мкФ |
±(3,0^10-2^Х + 0,5) мкФ |
±(3,0^10-3^Х + 5^10-2) мкФ |
|
1 мФ |
0,001 мФ |
±(4,0^10-2^Х + 0,5^10-2) мФ |
±(4,0^10-3^Х + 0,5^10-3) мФ |
|
10 мФ |
0,01 мФ |
±(4,0^10-2^Х + 5^10-2) мФ |
±(4,0^10-3^Х + 5^10-3) мФ |
|
100 мФ |
0,1 мФ |
±(5,0^10-2^Х + 0,5) мФ |
±(5,0^10-3^Х + 5^10-2) мФ |
|
VERDO МН6125, VERDO МН6134, VI |
ERDO МН6135 | ||
|
6 нФ |
0,001 нФ |
±(3,0^10-2^Х + 0,3^10-2) нФ |
±(3,0^10-3^Х + 0,3^10-3) нФ |
|
60 нФ |
0,01нФ |
±(3,0^10-2^Х + 3^10-2) нФ |
±(3,0^10-3^Х + 3^10-3) нФ |
|
600 нФ |
0,1 нФ |
±(3,0^10-2^Х + 0,3) нФ |
±(3,0^10-3^Х + 3^10-2) нФ |
|
6 мкФ |
0,001 мкФ |
±(3,0^10-2^Х + 0,3^10-2) мкФ |
±(3,0^10-3^Х + 0,3^10-3) мкФ |
|
100 мкФ |
0,01 мкФ |
±(3,0^10-2^Х + 3^10-2) мкФ |
±(3,0^10-3^Х + 3^10-3) мкФ |
|
1 мФ |
0,1 мкФ |
±(3,0^10-2^Х + 0,3) мкФ |
±(3,0^10-3^Х + 3^10-2) мкФ |
|
10 мФ |
0,001 мФ |
±(3,0^10-2^Х + 0,3^10-2) мФ |
±(3,0^10-3^Х + 0,3^10-3) мФ |
|
VERDO МН6136 2 | |||
|
30 нФ |
0,001 нФ |
±(3,0^10-2^Х + 0,5^10-2) нФ |
±(3,0^10-3^Х + 0,5^10-3) нФ |
|
300 нФ |
0,01 нФ |
±(3,0^10-2^Х + 5^10-2) нФ |
±(3,0^10-3^Х + 5^10-3) нФ |
|
3 мкФ |
0,1 нФ |
±(3,0^10-2^Х + 0,5^10-3) мкФ |
±(3,0^10-3^Х + 0,5^10-4) мкФ |
|
30 мкФ |
0,001 мкФ |
±(3,0^10-2^Х + 0,5^10-2) мкФ |
±(3,0^10-3^Х + 0,5^10-3) мкФ |
|
300 мкФ |
0,01 мкФ |
±(4,0^10-2^Х + 5^10-2) мкФ |
±(4,0^10-3^Х + 5^10-3) мкФ |
|
3 мФ |
0,1 мкФ |
±(4,0^10-2^Х + 0,5^10-3) мФ |
±(4,0^10-3^Х + 0,5^10-4) мФ |
|
30 мФ |
0,001 мФ |
±(10,0^10-2^Х + 0,5^10-2) мФ |
±(10,0^10-3^Х + 0,5^10-3) мФ |
|
300 мФ |
0,01 мФ |
±(20,0^10-2^Х + 5^10-2) мФ |
±(20,0^10-3^Х + 5^10-3) мФ |
|
VERDO МН6139 1 | |||
|
60 нФ |
0,01 нФ |
±(4,0^10-2^Х + 5^10-2) нФ |
±(4,0^10-3^Х + 5^10-3) нФ |
|
600 нФ |
0,1 нФ |
±(4,0^10-2^Х + 0,5) нФ |
±(4,0^10-3^Х + 5^10-2) нФ |
|
6 мкФ |
0,001 мкФ |
±(4,0^10-2^Х + 0,5^10-2) мкФ |
±(4,0^10-3^Х + 0,5^10-3) мкФ |
|
60 мкФ |
0,01 мкФ |
±(4,0^10-2^Х + 5^10-2) мкФ |
±(4,0^10-3^Х + 5^10-3) мкФ |
|
600 мкФ |
0,1 мкФ |
±(4,0^10-2^Х + 0,5) мкФ |
±(4,0^10-3^Х + 5^10-2) мкФ |
|
6 мФ |
0,001 мФ |
±(4,0^10-2^Х + 0,5^10-2) мФ |
±(4,0^10-3^Х + 0,5^10-3) мФ |
|
Примечания
| |||
Метрологические характеристики при измерении сигналов [х преобразователей типа (К)
Таблица 8 от термоэлек
|
Диапазон измерений |
Разрешение |
Пределы допускаемых абсолютных погрешностей |
|
VERDO МН6104, V] |
ERDO МН6106, VERDO МН6123 | |
|
от -20 до +1000 °С |
1 °С |
±(1,0^10-2^Х + 3 емр) |
|
V |
ERDO МН6139 | |
|
от -20 до +1300 °С |
1 °С |
±(1,0^10-2^Х + 3 емр) |
|
VERDO МН6124, VERDO М |
Н6125, VERDO МН6134, VERDO МН6135 | |
|
от -20 до 0 °С |
1 °С |
±3 °С |
|
от 0 до 400 °С |
1 °С |
±(1,0^10-2^Х) или ±2 °С 1 |
|
от 400 до 1000 °С |
1 °С |
±(2,0^10-2^Х) |
|
Примечание 1 - выбирается наибольший предел допускаемой погрешности из представленных. | ||
Примечание для таблиц 1 - 8:
Х - измеренное значение.
Таблица 9 - Технические
|
Наименование характеристики |
VERDO МН6115 VERDO МН6122 VERDO МН6123 |
VERDO МН6139 |
VERDO МН6104 |
VERDO МН6106 VERDO МН6107 VERDO МН6124 VERDO МН6125 VERDO МН6134 VERDO МН6135 VERDO МН6136 |
|
Питание |
2 батарейки ААА 1,5 V |
3 батарейки ААА 1,5 V |
4 батарейки ААА 1,5 V |
4 батарейки АА 1,5 V |
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +28 °С), %, не более |
от +18 до +28 80 | |||
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +28 °С), %, не более |
от 0 до +40 80 | |||
|
Высота над уровнем моря, м, не более |
2000 | |||
Таблица 10 - Показатели надежности
|
Срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
наносится на корпус мультиметров методом информационной наклейки или шелкографии.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах: «Мультиметр цифровой VERDO МН6104. Инструкция по эксплуатации» раздел «Выполнение измерений»; «Мультиметры цифровые VERDO МН6106, VERDO МН6107. Инструкция по эксплуатации» раздел «Общие принципы измерений»; «Мультиметр карандашного типа VERDO МН6115. Руководство пользователя» раздел «Операции измерения»; «Мультиметр портативный VERDO МН6122. Руководство по эксплуатации» раздел «Руководство по проведению измерений»; «Мультиметр цифровой VERDO МН6123. Руководство пользователя» раздел «Инструкция по эксплуатации»; «Мультиметр цифровой VERDO МН6124. Руководство пользователя» раздел «Операция измерения»; «Мультиметр цифровой VERDO МН6125. Руководство пользователя» раздел «Операция измерения»; «Мультиметры цифровые VERDO МН6135, VERDO МН6136. Руководство пользователя» раздел «Измерительные операции»; «Мультиметр цифровой VERDO МН6136. Руководство пользователя» раздел «Измерительные операции»; «Мультиметр цифровой VERDO МН6139. Инструкция по эксплуатации» раздел «Указания к эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июня 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;
Приказ Росстандарта от 30 государственной поверочной схемы для постоянного и переменного тока»;
Приказ Росстандарта от 26 государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия Huayi Peakmeter Technology Co., Ltd.
Документ №: ES-MH6100-01R, 2023 г.
декабря 2019 г. № 3456 «Об утверждении средств измерений электрического сопротивления
сентября 2022 г. № 2360 «Об утверждении
ПравообладательHuayi Peakmeter Technology Co., Ltd., Китай
Адрес: #3 Building, Huawei Shuangchuang industrial park, Linsu Road, Lingui District, Guilin, China
Телефон: +86-15221948619
E-mail: allan.lee@peak-meter.com
Изготовитель
Huayi Peakmeter Technology Co., Ltd., КитайАдрес: #3 Building, Huawei Shuangchuang industrial park, Linsu Road, Lingui District, Guilin, China
Телефон: +86-15221948619
E-mail: allan.lee@peak-meter.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Huayi Peakmeter Technology Co., Ltd., КитайАдрес: #3 Building, Huawei Shuangchuang industrial park, Linsu Road, Lingui District, Guilin, China
Телефон: +86-15221948619
E-mail: allan.lee@peak-meter.com
Принцип действия мультиметров основан на преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (АЦП) в цифровой код, последующей его математической обработке и отображении результатов измерений на дисплее мультиметра.
Мультиметры серийно выпускаются в следующих модификациях: VERDO МН6104, VERDO МН6106, VERDO МН6107, VERDO МН6115, VERDO МН6122, VERDO МН6123, VERDO МН6124, VERDO МН6125, VERDO МН6134, VERDO МН6135, VERDO МН6136, VERDO МН6139 различающиеся между собой видами измеряемых величин, диапазонами и пределами допускаемых погрешностей измерений.
Все модификации, кроме VERDO MH6115, представляют собой цифровые мультиметры ручного типа
Модификация VERDO MH6115 представляет собой цифровой мультиметр карандашного (зондового) типа.
цифровой
На передней панели мультиметров расположены: кнопки управления, дисплей, поворотный переключатель, входные разъемы.
и блок заводским
На задней панели мультиметров расположены: блок батареек предохранителей, закрывающиеся крышками, информационная наклейка с номером.
Управление процессами измерений и обработка данных осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на дисплее в цифровом виде. Управление мультиметрами производится с передней панели.
Корпуса мультиметров выполнены из пластика, в черно-оранжевых цветах. Внешний вид мультиметров представлен на рисунке 1. Знак утверждения типа, заводской номер (в формате буквенно-цифрового кода) и знак ТР ТС наносятся на корпуса мультиметров в виде информационных наклеек или шелкографии, места их нанесения представлены на рисунке 2. Знак поверки наносится на свидетельство о поверке.
МН6104
МН6106
МН6107
МН6122
МН6123
МН6124
МН6134/МН6135
МН6125
МН6136
МН6139
МН6115
Рисунок 1 - Внешний вид мультиметров VERDO МН6100
|
SMART DtOITAl MULTIMETER | |
|
к ® | |
|
L: fl | |
Место нанесения знака
утверждения типа
Место
нанесения знака ТР ТС
Место нанесения
заводского номера
Рисунок 2 - место нанесения заводского номера, знака утверждения типа, знака ТР ТС на примере задней панели модификаций МВ2102
|
SMART (МОГГАк MULriMC’Ti | |
|
ft _ |
_ М'* |
Пломбировка мультиметров не предусмотрена.
Таблица 11- Комплектность
|
Наименование |
Обозначение |
Количество |
|
Мультиметр VERDO МН6100 (в соответствии с заказом) |
VERDO МН6104 VERDO МН6106 VERDO МН6107 VERDO МН6115 VERDO МН6122 VERDO МН6123 VERDO МН6124 VERDO МН6125 VERDO МН6134 VERDO МН6135 VERDO МН6136 VERDO МН6139 |
1 шт. |
|
Измерительные провода |
- |
1 комплект |
|
Комплект предохранителей |
- |
1 комплект |
|
Эксплуатационная документация (в соответствии с заказом) |
- |
1 шт. |
мультиметров представлены в таблицах 1 - 9.
Таблица 1 -
постоянного тока
|
Предел Измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
|
VERDO МН6104 | |||
|
600 мВ |
0,1 мВ |
±(0,5^10-2^Х + 0,3) мВ |
±(0,5^10-3^Х + 3^10-2) мВ |
|
6 В |
1 мВ |
±(О,5^1О-2^Х + 0,3^10-2) В |
±(0,5^10-3^Х + 0,3^10-3) В |
|
60 В |
10 мВ |
±(О,5^1О-2^Х + 3^10-2) В |
±(0,5^10-3^Х + 3^10-3) В |
|
600 В |
100 мВ |
±(О,5^1О-2^Х + 0,3) В |
±(0,5^10-3^Х + 3^10-2) В |
|
1000 В |
1 В |
±(О,8^1О-2^Х + 5) В |
±(0,8^10-3^Х + 0,5) В |
|
VERDO МН6106, VERDO М1 |
16107 | ||
|
600 мВ |
0,1 мВ |
±(О,5^1О-2^Х + 0,3) мВ |
±(0,5^10-3^Х + 3^10-2) мВ |
|
6 В |
1 мВ |
±(О,5^1О-2^Х + 0,3^10-2) В |
±(0,5^10-3^Х + 0,3^10-3) В |
|
60 В |
10 мВ |
±(О,5^1О-2^Х + 3^10-2) В |
±(0,5^10-3^Х + 3^10-3) В |
|
600 В |
100 мВ |
±(О,5^1О-2^Х + 0,3) В |
±(0,5^10-3^Х + 3^10-2) В |
|
1000 В |
1 В |
±(О,5^1О-2^Х + 3) В |
±(0,5^10-3^Х + 0,3) В |
|
VERDO МН6115 | |||
|
200 мВ |
0,1 мВ |
±(О,7^1О-2^Х + 0,2) мВ |
±(0,7^10-3^Х + 2^10-2) мВ |
|
2 В |
1 мВ |
±(О,7^1О-2^Х + 0,2^ 10-2) В |
±(0,7^10-3^Х + 0,2^10-3) В |
|
20 В |
10 мВ |
±(О,7^1О-2^Х + 2^10-2) В |
±(0,7^10-3^Х + 2^10-3) В |
|
200 В |
100 мВ |
±(О,7^1О-2^Х + 0,2) В |
±(0,7^10-3^Х + 2^10-2) В |
|
600 В |
1 В |
±(О,8^1О-2^Х + 2) В |
±(0,8^10-3^Х + 0,2) В |
|
VERDO МН6122 | |||
|
600 мВ |
10 мкВ |
±(О,5^1О-2^Х + 3^10-2) мВ |
±(0,5^10-3^Х + 3^10-3) мВ |
|
6 В |
0,1 мВ |
±(О,5^1О-2^Х + 0,3^ 10-3) В |
±(0,5^10-3^Х + 0,3^10-4) В |
|
60 В |
1 мВ |
±(О,5^1О-2^Х + 0,3^10-2) В |
±(0,5^10-3^Х + 0,3^10-3) В |
|
600 В |
10 мВ |
±(О,5^1О-2^Х + 3^10-2) В |
±(0,5^10-3^Х + 3^10-3) В |
|
1000 В |
100 мВ |
±(О,5^1О-2^Х + 0,3) В |
±(0,5^10-3^Х + 3^10-2) В |
|
VERDO МН6123 | |||
|
400 мВ |
0,1 мВ |
±(О,5^1О-2^Х + 0,2) мВ |
±(0,5^10-3^Х + 2^10-2) мВ |
|
4 В |
1 мВ |
±(О,5^1О-2^Х + 0,2^ 10-2) В |
±(0,5^10-3^Х + 0,2^10-3) В |
|
40 В |
10 мВ |
±(О,5^1О-2^Х + 2^10-2) В |
±(0,5^10-3^Х + 2^10-3) В |
|
400 В |
100 мВ |
±(О,5^1О-2^Х + 0,2) В |
±(0,5^10-3^Х + 2^10-2) В |
|
600 В |
1В |
±(О,8^1О-2^Х + 2) В |
±(0,8^10-3^Х + 0,2) В |
|
1 |
2 |
3 |
4 |
|
VERDO МН6124 | |||
|
400 мВ |
0,1 мВ |
±(0,7^10-2^Х + 0,2) мВ |
±(0,7^10-3^Х + 2^10-2) мВ |
|
4 В |
1 мВ |
±(0,7^10-2^Х + 0,2^ 10-2) В |
±(0,7^10-3^Х + 0,2^10-3) В |
|
40 В |
10 мВ |
±(0,7^10-2^Х + 2^10-2) В |
±(0,7^10-3^Х + 2^10-3) В |
|
400 В |
100 мВ |
±(0,7^10-2^Х + 0,2) В |
±(0,7^10-3^Х + 2^10-2) В |
|
1000 В |
1 В |
±(0,7^10-2^Х + 2) В |
±(0,7^10-3^Х + 0,2) В |
|
VERDO МН6125, VERDO МН6134, V] |
ERDO МН6135 | ||
|
60 мВ |
0,01 мВ |
±(0,7^10-2^Х + 2^10-2) мВ |
±(0,7^10-3^Х + 2^10-3) мВ |
|
600 мВ |
0,1 мВ |
±(0,7^10-2^Х + 0,2) мВ |
±(0,7^10-3^Х + 2^10-2) мВ |
|
6 В |
1 мВ |
±(0,7^10-2^Х + 0,2^10-2) В |
±(0,7^10-3^Х + 0,2^10-3) В |
|
60 В |
10 мВ |
±(0,7^10-2^Х + 2^10-2) В |
±(0,7^10-3^Х + 2^10-3) В |
|
600 В |
100 мВ |
±(0,7^10-2^Х + 0,2) В |
±(0,7^10-3^Х + 2^10-2) В |
|
1000 В |
1 В |
±(0,7^10-2^Х + 2) В |
±(0,7^10-3^Х + 0,2) В |
|
VERDO МН6136 | |||
|
300 мВ |
0,01 мВ |
±(0,1^10-2^Х + 5^10-2) мВ |
±(0,1^10-3^Х + 5^10-3) мВ |
|
3 В |
0,1 мВ |
±(0,5^10-3^Х + 0,5^10-3) В |
±(0,5^10-4^Х + 0,5^10-4) В |
|
30 В |
1 мВ |
±(0,5^10-3^Х + 0,5^10-2) В |
±(0,5^10-4^Х + 0,5^10-3) В |
|
300 В |
10 мВ |
±(0,5^10-3^Х + 5^10-2) В |
±(0,5^10-4^Х + 5^10-3) В |
|
1000 В |
0,1 В |
±(0,1^10-2^Х + 0,5) В |
±(0,1^10-3^Х + 5^10-2) В |
|
VERDO МН6139 1 | |||
|
6 В |
1 мВ |
±(0,8^10-2^Х + 0,3^10-2) В |
±(0,8^10-3^Х + 0,3^10-3) В |
|
60 В |
10 мВ |
±(0,8^10-2^Х + 3^10-2) В |
±(0,8^10-3^Х + 3^10-3) В |
|
600 В |
0,1 В |
±(0,8^10-2^Х + 0,3) В |
±(0,8^10-3^Х + 3^10-2) В |
|
Примечания 1 - минимальное измеряемое значение 0,2 В | |||
Таблица 2 -
|
Пределы измерений |
Разрешение |
Диапазон частот |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO МН6104 | ||||
|
6 В |
1 мВ |
от 40 до 400 Гц |
±(0,8^10-2^Х + 0,3^10-2) В |
±(0,8^10-3^Х + 0,3^10-3) В |
|
60 В |
10 мВ |
±(0,8^10-2^Х + 3^10-2) В |
±(0,8^10-3^Х + 3^10-3) В | |
|
600 В |
100 мВ |
±(1,0^10-2^Х + 0,3) В |
±(1,0^10-3^Х + 3^10-2) В | |
|
750 В |
1 В |
±(1,0^10-2^Х + 10) В |
±(1,0^10-3^Х + 1) В | |
|
VERDO МН6106, VERDO МН6107 | ||||
|
6 В |
1 мВ |
от 40 до 1000 Гц |
±(0,8^10-2^Х + 0,3^10-2) В |
±(0,8^10-3^Х + 0,3^10-3) В |
|
60 В |
10 мВ |
±(0,8^10-2^Х + 3^10-2) В |
±(0,8^10-3^Х + 3^10-3) В | |
|
600 В |
100 мВ |
±(1,0^10-2^Х + 1) В |
±(1,0^10-3^Х + 0,1) В | |
|
750 В |
1 В |
±(1,0^10-2^Х + 10) В |
±(1,0^10-3^Х + 1) В | |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO МН6115 | ||||
|
200 мВ |
0,1 мВ |
от 40 до 400 Гц |
±(0,8^10-2^Х + 0,3) мВ |
±(0,8^10-3^Х + 3^10-2) мВ |
|
2 В |
1 мВ |
±(0,8^10-2^Х + 0,3^10-2) В |
±(0,8^10-3^Х + 0,3^10-3) В | |
|
20 В |
10 мВ |
±(0,8^10-2^Х + 3^10-2) В |
±(0,8^10-3^Х + 3^10-3) В | |
|
200 В |
100 мВ |
±(0,8^10-2^Х + 0,3) В |
±(0,8^10-3^Х + 3^10-2) В | |
|
600 В |
1 В |
±(1,0^10-2^Х + 10) В |
±(1,0^10-3^Х + 1) В | |
|
VERDO МН6122 | ||||
|
600 мВ |
0,01 мВ |
от 40 до 1000 Гц |
±(0,8^10-2^Х + 3^10-2) мВ |
±(0,8^10-3^Х + 3^10-3) мВ |
|
6 В |
0,1 мВ |
±(0,8^10-2^Х + 0,3^ 10-3) В |
±(0,8^10-3^Х + 0,3^10-4) В | |
|
60 В |
1 мВ |
±(0,8^10-2^Х + 0,3^10-2) В |
±(0,8^10-3^Х + 0,3^10-3) В | |
|
600 В |
10 мВ |
±(0,8^10-2^Х + 3^10-2) В |
±(0,8^10-3^Х + 3^10-3) В | |
|
1000 В |
100 мВ |
±(0,8^10-2^Х + 0,3) В |
±(0,8^10-3^Х + 0,03) В | |
|
VERDO МН6123 | ||||
|
400 мВ |
0,1 мВ |
от 40 до 1000 Гц |
±(1,2^10-2^Х + 1) мВ |
±(1,2^10-3^Х + 0,1) мВ |
|
4 В |
1 мВ |
±(1,2^10-2^Х + !• 10-2) В |
±(1,2^10-3^Х + 1^10-3) В | |
|
40 В |
10 мВ |
±(1,2^10-2^Х + 0,1) В |
±(1,2^10-3^Х + 1^10-2) В | |
|
400 В |
100 мВ |
±(1,2^10-2^Х + 1) В |
±(1,2^10-3^Х + 0,1) В | |
|
600 В |
1В |
±(1,2^10-2^Х + 10) В |
±(1,2^10-3^Х + 1) В | |
|
VERDO МН6124 | ||||
|
400 мВ |
0,1 мВ |
от 50 до 60 Гц |
±(0,8^10-2^Х + 0,3) мВ |
±(0,8^10-3^Х + 3^10-2) мВ |
|
4 В |
1 мВ |
±(0,8^10-2^Х + 0,3^10-2) В |
±(0,8^10-3^Х + 0,3^10-3) В | |
|
40 В |
10 мВ |
±(0,8^10-2^Х + 3^10-2) В |
±(0,8^10-3^Х + 3^10-3) В | |
|
400 В |
100 мВ |
±(0,8^10-2^Х + 0,3) В |
±(0,8^10-3^Х + 3^10-2) В | |
|
750 В |
1 В |
±(1,0^10-2^Х + 10) В |
±(1,0^10-3^Х + 1) В | |
|
VERDO МН6125 | ||||
|
100 мВ |
0,01 мВ |
от 10 до 1000 Гц |
±(0,8^10-2^Х + 3^10-2) мВ |
±(0,8^10-3^Х + 3^10-3) мВ |
|
600 мВ |
0,1 мВ |
±(0,8^10-2^Х + 0,3) мВ |
±(0,8^10-3^Х + 3^10-2) мВ | |
|
10 В |
1 мВ |
±(0,8^10-2^Х + 0,3^10-2) В |
±(0,8^10-3^Х + 0,3^10-3) В | |
|
100 В |
10 мВ |
±(0,8^10-2^Х + 3^10-2) В |
±(0,8^10-3^Х + 3^10-3) В | |
|
600 В |
100 мВ |
±(1,0^10-2^Х + 1) В |
±(1,0^10-3^Х + 0,1) В | |
|
VERDO МН6134, VERDO МН6135 | ||||
|
60 мВ |
0,01 мВ |
от 10 до 1000 Гц |
±(0,8^10-2^Х + 3^10-2) мВ |
±(0,8^10-3^Х + 3^10-3) мВ |
|
600 мВ |
0,1 мВ |
±(0,8^10-2^Х + 0,3) мВ |
±(0,8^10-3^Х + 3^10-2) мВ | |
|
6 В |
1 мВ |
±(0,8^10-2^Х + 0,3^10-2) В |
±(0,8^10-3^Х + 0,3^10-3) В | |
|
60 В |
10 мВ |
±(0,8^10-2^Х + 3^10-2) В |
±(0,8^10-3^Х + 3^10-3) В | |
|
600 В |
100 мВ |
±(0,8^10-2^Х + 0,3) В |
±(0,8^10-3^Х + 3^10-2) В | |
|
750 В |
1 В |
±(1,0^10-2^Х + 10) В |
±(1,0^10-3^Х + 1) В | |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO МН6136 | ||||
|
300 мВ |
0,01 мВ |
от 40 до 1000 Гц |
±(1,0^10-2^Х + 0,1) мВ |
±(1,0^10-3^Х + 1^10-2) мВ |
|
от 1 до 10 кГц |
±(1,5^10-2^Х + 0,3) мВ |
±(1,5^10-3^Х + 3^10-2) мВ | ||
|
3 В |
0,1 мВ |
от 40 до 1000 Гц |
±(0,8^10-2^Х + 1^10-3) В |
±(0,8^10-3^Х + !• 10-4) В |
|
от 1 до 10 кГц |
±(1,2^10-2^Х + 5^10-3) В |
±(1,2^10-3^Х + 5^10-4) В | ||
|
от 40 до 100 Гц 1 |
±(1,2^10-2^Х + 5^10-3) В |
±(1,2^10-3^Х + 5^10-4) В | ||
|
30 В |
1 мВ |
от 40 до 1000 Гц |
±(0,8^10-2^Х + !• 10-2) В |
±(0,8^10-3^Х + !• 10-3) В |
|
от 1 до 10 кГц |
±(1,2^10-2^Х + 5^10-2) В |
±(1,2^10-3^Х + 5^10-3) В | ||
|
от 40 до 100 Гц 1 |
±(1,8^10-2^Х + 5^10-2) В |
±(1,8^10-3^Х + 5^10-3) В | ||
|
300 В |
10 мВ |
от 40 до 1000 Гц |
±(0,8^10-2^Х + 0,1) В |
±(0,8^10-3^Х + 1^10-2) В |
|
от 1 до 10 кГц |
±(2,0^10-2^Х + 0,5) В |
±(2,0^10-3^Х + 5^10-2) В | ||
|
от 40 до 100 Гц 1 |
±(2,0^10-2^Х + 0,5) В |
±(2,0^10-3^Х + 5^10-2) В | ||
|
1000 В |
0,1 В |
от 40 до 1000 Гц |
±(1,2^10-2^Х + 1) В |
±(1,2^10-3^Х + 0,1) В |
|
от 1 до 10 кГц |
±(3,0^10-2^Х + 5) В |
±(3,0^10-3^Х + 0,5) В | ||
|
от 40 до 100 Гц 1 |
±(3,0^10-2^Х + 5) В |
±(3,0^10-3^Х + 0,5) В | ||
|
VERDO МН6139 2 | ||||
|
6 В |
1 мВ |
от 45 до 65 Гц |
±(1,2^10-2^Х + 0,3^10-2) В |
±(1,2^10-3^Х + 0,3^10-3) В |
|
60 В |
10 мВ |
±(1,2^10-2^Х + 3^10-2) В |
±(1,2^10-3^Х + 3^10-3) В | |
|
600 В |
0,1 В |
±(1,2^10-2^Х + 0,3) В |
±(1,2^10-3^Х + 0,03) В | |
|
Примечания
| ||||
|
Таблица 3 -М |
етрологические характеристики при измерении силы постоянного тока | ||
|
Предел Измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
|
VERDO МН6104 | |||
|
60 мкА |
0,01 мкА |
±(0,8^10-2^Х + 3^10-2) мкА |
±(0,8^10-3^Х + 3^10-3) мкА |
|
60 мА |
0,01 мА |
±(0,8^10-2^Х + 3^10-2) мА |
±(0,8^10-3^Х + 3^10-3) мА |
|
600 мА |
0,1 мА |
±(0,8^10-2^Х + 0,3) мА |
±(0,8^10-3^Х + 3^10-2) мА |
|
20,00 А |
10 мА |
±(1,2^10-2^Х + 3^10-2) А |
±(1,2^10-3^Х + 3^10-3) А |
|
1 |
2 |
3 |
4 |
|
VERDO МН6106, VERDO Ml |
Н6107 | ||
|
60 мкА |
0,01мкА |
±(О,8^1О-2^Х + 3^10-2) мкА |
±(О,8^1О-3^Х + 3^10-3) мкА |
|
6 мА |
1 мкА |
±(О,8^1О-2^Х + 0,3^10-2) мА |
±(О,8^1О-3^Х + О,3^1О-3) мА |
|
60 мА |
10 мкА |
±(О,8^1О-2^Х + 3^10-2) мА |
±(О,8^1О-3^Х + 3^10-3) мА |
|
600 мА |
100 мкА |
±(О,8^1О-2^Х + 0,3) мА |
±(О,8^1О-3^Х + 3^10-2) мА |
|
10,00 А |
10 мА |
±(1,2^1О-2^Х + 3^10-2) А |
±(1,2^1О-3^Х + 3^10-3) А |
|
VERDO МН6115 | |||
|
20 мА |
10 мкА |
±(1,5^1О-2^Х + 3^10-2) мА |
±(1,5^1О-3^Х + 3^10-3) мА |
|
200 мА |
100 мкА |
±(1,5^1О-2^Х + О,3) мА |
±(1,5^1О-3^Х + 3^10-2) мА |
|
VERDO МН6122 | |||
|
600 мкА |
0,1 мкА |
±(О,8^1О-2^Х + О,3) мкА |
±(О,8^1О-3^Х + 3^10-2) мкА |
|
6 мА |
1 мкА |
±(О,8^1О-2^Х + О,3^1О-2) мА |
±(О,8^1О-3^Х + О,3^1О-3) мА |
|
60 мА |
10 мкА |
±(О,8^1О-2^Х + 3^10-2) мА |
±(О,8^1О-3^Х + 3^10-3) мА |
|
600 мА |
100 мкА |
±(1,О^1О-2^Х + О,3) мА |
±(1,О^1О-3^Х + 3^10-2) мА |
|
6 А |
1 мА |
±(1,2^1О-2^Х + О,1^1О-2) а |
±(1,2^1О-3^Х + О,1^1О-3) а |
|
10 А |
10 мА |
±(1,2^1О-2^Х + 3^10-2) А |
±(1,2^1О-3^Х + 3^10-3) А |
|
VERDO МН6123 | |||
|
400 мкА |
0,1 мкА |
±(1,О^1О-2^Х + О,2) мкА |
±(1,О^1О-3^Х + 2^10-2) мкА |
|
4 мА |
1 мкА |
±(1,О^1О-2^Х + О,2^1О-2) мА |
±(1,О^1О-3^Х + О,2^1О-3) мА |
|
40 мА |
10 мкА |
±(1,О^1О-2^Х + 2^10-2) мА |
±(1,О^1О-3^Х + 2^10-3) мА |
|
400 мА |
100 мкА |
±(1,5^1О-2^Х + О,2) мА |
±(1,5^1О-3^Х + 2^10-2) мА |
|
4 А |
1 мА |
±(3,О^1О-2^Х + О,2^1О-2) а |
±(3,О^1О-3^Х + О,2^1О-3) а |
|
10 А |
10 мА |
±(3,О^1О-2^Х + 2^10-2) А |
±(3,О^1О-3^Х + 2^10-3) А |
|
VERDO МН6124 | |||
|
400 мкА |
0,1 мкА |
±(1,2^1О-2^Х + О,3) мкА |
±(1,2^1О-2^Х + О,3) мкА |
|
4000 мкА |
1 мкА |
±(1,2^1О-2^Х + О,3^1О-2) мА |
±(1,2^1О-2^Х + О,3^1О-2) мА |
|
40 мА |
10 мкА |
±(1,2^1О-2^Х + 3^10-2) мА |
±(1,2^1О-2^Х + 3^10-2) мА |
|
400 мА |
100 мкА |
±(1,2^1О-2^Х + О,3) мА |
±(1,2^1О-2^Х + О,3) мА |
|
4 А |
1 мА |
±(2,О^1О-2^Х + 1^10-2) А |
±(2,О^1О-2^Х + 1^10-2) А |
|
10 А |
10 мА |
±(2,О^1О-2^Х + О,1) а |
±(2,О^1О-2^Х + О,1) а |
|
VERDO МН6125 | |||
|
600 мкА |
0,1 мкА |
±(1,2^1О-2^Х + О,3) мкА |
±(1,2^1О-3^Х + 3^10-2) мкА |
|
6 мА |
1 мкА |
±(1,2^1О-2^Х + О,3^1О-2) мА |
±(1,2^1О-3^Х + О,3^1О-3) мА |
|
60 мА |
10 мкА |
±(1,2^1О-2^Х + 3^10-2) мА |
±(1,2^1О-3^Х + 3^10-3) мА |
|
600 мА |
100 мкА |
±(1,2^1О-2^Х + О,3) мА |
±(1,2^1О-3^Х + 3^10-2) мА |
|
6 А |
1 мА |
±(1,2^1О-2^Х + О,3^1О-2) а |
±(1,2^1О-3^Х + О,3^1О-3) а |
|
10 А |
10 мА |
±(2,О^1О-2^Х + О,1) а |
±(2,О^1О-3^Х + 1^10-2) А |
|
VERDO МН6134, VERDO Ml |
Н6135 | ||
|
600 мкА |
0,1 мкА |
±(1,2^1О-2^Х + О,3) мкА |
±(1,2^1О-3^Х + 3^10-2) мкА |
|
6 мА |
1 мкА |
±(1,2^1О-2^Х + О,3^1О-2) мА |
±(1,2^1О-3^Х + О,3^1О-3) мА |
|
60 мА |
10 мкА |
±(1,2^1О-2^Х + 3^10-2) мА |
±(1,2^1О-3^Х + 3^10-3) мА |
|
600 мА |
100 мкА |
±(1,2^1О-2^Х + О,3) мА |
±(1,2^1О-3^Х + 3^10-2) мА |
|
6 А |
1 мА |
±(2,О^1О-2^Х + 1^10-2) А |
±(2,О^1О-3^Х + 1^10-3) А |
|
10 А |
10 мА |
±(2,О^1О-2^Х + О,1) а |
±(2,О^1О-3^Х + 1^10-2) А |
силы
тока
|
Пределы измерений |
Разрешение |
Диапазон частот |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO МН6104 | ||||
|
60 мА |
0,01 мА |
от 40 до 1000 Гц |
±(1,0^10-2^Х + 3^10-2) мА |
±(1,0^10-3^Х + 3^10-3) мА |
|
600 мА |
0,1 мА |
±(1,0^10-2^Х + 0,3) мА |
±(1,0^10-3^Х + 3^10-2) мА | |
|
20,00 А |
10 мА |
±(1,5^10-2^Х + 3^10-2) А |
±(1,5^10-3^Х + 3^10-3) А | |
|
VERDO МН6106, VERDO МН6107 | ||||
|
60мА |
0.01мА |
от 40 до 1000 Гц |
±(1,0^10-2^Х + 3^10-2) мА |
±(1,0^10-3^Х + 3^10-3) мА |
|
600мА |
0,1 мА |
±(1,0^10-2^Х + 0,3) мА |
±(1,0^10-3^Х + 3^10-2) мА | |
|
10А |
10мА |
±(1,5^10-2^Х + 3^10-2) А |
±(1,5^10-3^Х + 3^10-3) А | |
|
VERDO МН6115 | ||||
|
20 мА |
0,01 мА |
от 40 до |
±(1,5^10-2^Х + 3^10-2) мА |
±(1,5^10-3^Х + 3^10-3) мА |
|
200 мА |
0,1 мА |
400 Гц |
±(1,5^10-2^Х + 0,3) мА |
±(1,5^10-3^Х + 3^10-2) мА |
|
VERDO МН6122 | ||||
|
600 мкА |
0,1 мкА |
±(1,0^10-2^Х + 0,5) мкА |
±(1,0^10-3^Х + 5^10-2) мкА | |
|
6 мА |
1 мкА |
±(1,0^10-2^Х + 0,3^10-2) мА |
±(1,0^10-3^Х + 0,3^10-3) мА | |
|
60 мА |
10 мкА |
от 40 до |
±(1,0^10-2^Х + 3^10-2) мА |
±(1,0^10-3^Х + 0,3^10-2) мА |
|
600 мА |
100 мкА |
1000 Гц |
±(1,2^10-2^Х + 0,3) мА |
±(1,2^10-3^Х + 3^10-2) мА |
|
6 А |
1 мА |
±(1,5^10-2^Х + 0,3^10-2) А |
±(1,5^10-3^Х + 0,3^10-3) А | |
|
10 А |
10 мА |
±(1,5^10-2^Х + 3^10-2) А |
±(1,5^10-3^Х + 0,3^10-2) А | |
|
VERDO МН6123 | ||||
|
4 мА |
1 мкА |
±(0,8^10-2^Х + 0,2^10-2) мА |
±(0,8^10-3^Х + 0,2^10-3) мА | |
|
40 мА |
10 мкА |
от 40 до 1000 Гц |
±(0,8^10-2^Х + 2^10-2) мА |
±(0,8^10-3^Х + 0,2^10-2) мА |
|
400 мА |
100 мкА |
±(1,0^10-2^Х + 0,2) мА |
±(1,0^10-3^Х + 2^10-2) мА | |
|
4 А |
1 мА |
±(1,0^10-2^Х + 0,5^10-2) А |
±(1,0^10-3^Х + 0,5^10-3) А | |
|
10 А |
10 мА |
±(1,0^10-2^Х + 5^10-2) А |
±(1,0^10-3^Х + 0,5^10-2) А | |
|
1 |
2 |
3 |
4 |
5 |
|
VERDO МН6124 | ||||
|
400 мкА |
0,1 мкА |
от 40 до 400 Гц |
±(1,5^10-2^Х + 0,3) мкА |
±(1,5^10-3^Х + 3^10-2) мкА |
|
4 мА |
1 мкА |
±(1,5^10-2^Х + 0,3^10-2) мА |
±(1,5^10-3^Х + 0,3^10-3) мА | |
|
40 мА |
10 мкА |
±(1,5^10-2^Х + 3^10-2) мА |
±(1,5^10-3^Х + 0,3^10-2) мА | |
|
400 мА |
100 мкА |
±(1,5^10-2^Х + 0,3) мА |
±(1,5^10-3^Х + 3^10-2) мА | |
|
4 А |
1 мА |
±(3,0^10-2^Х + 1^10-2) А |
±(3,0^10-3^Х + 0,1^10-2) А | |
|
10 А |
10 мА |
±(3,0^10-2^Х + 0,1) А |
±(3,0^10-3^Х + 1^10-2) А | |
|
VERDO МН6125 | ||||
|
600 мкА |
0,1 мкА |
от 10 до 1000 Гц |
±(1,5^10-2^Х + 0,3) мкА |
±(1,5^10-3^Х + 3^10-2) мкА |
|
6 мА |
1 мкА |
±(1,5^10-2^Х + 0,3^10-2) мА |
±(1,5^10-3^Х + 0,3^10-3) мА | |
|
60 мА |
10 мкА |
±(1,5^10-2^Х + 3^10-2) мА |
±(1,5^10-3^Х + 0,3^10-2) мА | |
|
600 мА |
100 мкА |
±(1,5^10-2^Х + 0,3) мА |
±(1,5^10-3^Х + 3^10-2) мА | |
|
6 А |
1 мА |
±(1,5^10-2^Х + 0,3^10-2) А |
±(1,5^10-3^Х + 0,3^10-3) А | |
|
10 А |
10 мА |
±(3,0^10-2^Х + 0,1) А |
±(3,0^10-3^Х + 1^10-2) А | |
|
VERDO МН6134, VERDO МН6135 | ||||
|
600 мкА |
0,1 мкА |
от 10 до 1000 Гц |
±(1,5^10-2^Х + 0,3) мкА |
±(1,5^10-3^Х + 3^10-2) мкА |
|
6 мА |
1 мкА |
±(1,5^10-2^Х + 0,3^10-2) мА |
±(1,5^10-3^Х + 0,3^10-3) мА | |
|
60 мА |
10 мкА |
±(1,5^10-2^Х + 3^10-2) мА |
±(1,5^10-3^Х + 0,3^10-2) мА | |
|
600 мА |
100 мкА |
±(1,5^10-2^Х + 0,3) мА |
±(1,5^10-3^Х + 3^10-2) мА | |
|
6 А |
1 мА |
±(3,0^10-2^Х + 1^10-2) А |
±(3,0^10-3^Х + 0,1^10-2) А | |
|
10 А |
10 мА |
±(3,0^10-2^Х + 0,1) А |
±(3,0^10-3^Х + 1^10-2) А | |
|
VERDO МН6136 | ||||
|
300 мкА |
0,01 мкА |
от 40 до 1000 Гц |
±(0,8^10-2^Х + 0,1) мкА |
±(0,8^10-3^Х + 1^10-2) мкА |
|
от 1 до 10 кГц |
±(3,0^10-2^Х + 0,5) мкА |
±(3,0^10-3^Х + 5^10-2) мкА | ||
|
3 мА |
0,1 мкА |
от 40 до 1000 Гц |
±(0,8^10-2^Х + 0,1 •Ю-2) мА |
±(0,8^10-3^Х + 0,1^10-3) мА |
|
от 1 до 10 кГц |
±(3,0^10-2^Х + 0,5^10-2) мА |
±(3,0^10-3^Х + 0,5^10-3) мА | ||
|
30 мА |
1 мкА |
от 40 до 1000 Гц |
±(1,2^10-2^Х + 1^10-2) мА |
±(1,2^10-3^Х + 1^10-3) мА |
|
от 1 до 10 кГц |
±(3,0^10-2^Х + 5^10-2) мА |
±(3,0^10-3^Х + 5^10-3) мА | ||
|
300 мА |
10 мкА |
от 40 до 1000 Гц |
±(1,2^10-2^Х + 0,1) мА |
±(1,2^10-3^Х + 1^10-2) мА |
|
от 1 до 10 кГц |
±(3,0^10-2^Х + 0,5) мА |
±(3,0^10-3^Х + 5^10-2) мА | ||
|
10 А |
1 мА |
от 40 до 1000 Гц |
±(1,2^10-2^Х + 1^10-2) А |
±(1,2^10-3^Х + 1^10-3) А |
|
от 1 до 10 кГц |
±(3,0^10-2^Х + 5^10-2) А |
±(3,0^10-3^Х + 5^10-3) А | ||
|
VERDO МН6139 1 | ||||
|
600 мА |
0,1 мA |
от 45 до 65 Гц |
±(1,5^10-2^Х + 0,3) мА |
±(1,5^10-2^Х + 3^10-2) мА |
|
Примечания 1 - минимальное измеряемое значение 5 мА | ||||
Таблица 5
Метрологические характеристики при измерении электрического
|
Предел Измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
|
VERDO МН6104, VERDO МН6106, V] |
ERDO МН6107 | ||
|
600 Ом |
0,1 Ом |
±(0,8^10-2^Х + 0,3) Ом |
±(0,8^10-3^Х + 3^10-2) Ом |
|
6 кОм |
1 Ом |
±(0,8^10-2^Х + 0,3^10-2) кОм |
±(0,8^10-3^Х + 0,3^10-3) кОм |
|
60 кОм |
10 Ом |
±(0,8^10-2^Х + 3^10-2) кОм |
±(0,8^10-3^Х + 3^10-3) кОм |
|
600 кОм |
100 Ом |
±(0,8^10-2^Х + 0,3) кОм |
±(0,8^10-3^Х + 3^10-2) кОм |
|
6 МОм |
1 кОм |
±(0,8^10-2^Х + 0,3^10-2) МОм |
±(0,8^10-3^Х + 0,3^10-3) МОм |
|
60 МОм |
10 кОм |
±(1,2^10-2^Х + 0,3) МОм |
±(1,2^10-3^Х + 3^10-2) МОм |
|
VERDO МН6115 | |||
|
200 Ом |
0,1 Ом |
±(1,0^10-2^Х + 0,2) Ом |
±(1,0^10-3^Х + 2^10-2) Ом |
|
2 кОм |
1 Ом |
±(1,0^10-2^Х + 0,2^10-2) кОм |
±(1,0^10-3^Х + 0,2^10-3) кОм |
|
20 кОм |
10 Ом |
±(1,0^10-2^Х + 2^10-2) кОм |
±(1,0^10-3^Х + 2^10-3) кОм |
|
200 кОм |
100 Ом |
±(1,0^10-2^Х + 0,2) кОм |
±(1,0^10-3^Х + 2^10-2) кОм |
|
2 МОм |
1 кОм |
±(1,0^10-2^Х + 0,2^ 10-2) МОм |
±(1,0^10-3^Х + 0,2^10-3) МОм |
|
20 МОм |
10 кОм |
±(1,0^10-2^Х + 5^10-2) МОм |
±(1,0^10-3^Х + 5^10-3) МОм |
|
VERDO МН6122, VERDO МН6125, VERDO М1 |
Н6134, VERDO МН6135 | ||
|
600 Ом |
0,1 Ом |
±(1,2^10-2^Х + 0,5) мОм |
±(1,2^10-3^Х + 5^10-2) мОм |
|
6 кОм |
1 Ом |
±(1,2^10-2^Х + 0,5^10-2) кОм |
±(1,2^10-3^Х + 0,5^10-3) кОм |
|
60 кОм |
10 Ом |
±(1,2^10-2^Х + 5^10-2) кОм |
±(1,2^10-3^Х + 5^10-3) кОм |
|
600 кОм |
100 Ом |
±(1,2^10-2^Х + 0,5) кОм |
±(1,2^10-3^Х + 5^10-2) кОм |
|
6 МОм |
1 кОм |
±(1,2^10-2^Х + 0,5^10-2) МОм |
±(1,2^10-3^Х + 0,5^10-3) МОм |
|
60 МОм |
10 кОм |
±(2,0^10-2^Х + 5^10-2) МОм |
±(2,0^10-3^Х + 5^10-3) МОм |
|
VERDO МН6123 | |||
|
400 Ом |
0,1 Ом |
±(0,8^10-2^Х + 0,2) Ом |
±(0,8^10-3^Х + 2^10-2) Ом |
|
4 кОм |
1 Ом |
±(0,8^10-2^Х + 0,2^10-2) кОм |
±(0,8^10-3^Х + 0,2^10-3) кОм |
|
40 кОм |
10 Ом |
±(0,8^10-2^Х + 2^10-2) кОм |
±(0,8^10-3^Х + 2^10-3) кОм |
|
400 кОм |
100 Ом |
±(0,8^10-2^Х + 0,2) кОм |
±(0,8^10-3^Х + 2^10-2) кОм |
|
4 МОм |
1 кОм |
±(1,0^10-2^Х + 0,2^ 10-2) МОм |
±(1,0^10-3^Х + 0,2^10-3) МОм |
|
40 МОм |
10 кОм |
±(1,0^10-2^Х + 5^10-2) МОм |
±(1,0^10-3^Х + 5^10-3) МОм |
|
VERDO МН6124 | |||
|
400 Ом |
0,1 Ом |
±(1,2^10-2^Х + 0,5) мОм |
±(1,2^10-3^Х + 5^10-2) мОм |
|
4 кОм |
1 Ом |
±(1,2^10-2^Х + 0,5^10-2) кОм |
±(1,2^10-3^Х + 0,5^10-3) кОм |
|
40 кОм |
10 Ом |
±(1,2^10-2^Х + 5^10-2) кОм |
±(1,2^10-3^Х + 5^10-3) кОм |
|
400 кОм |
100 Ом |
±(1,2^10-2^Х + 0,5) кОм |
±(1,2^10-3^Х + 5^10-2) кОм |
|
4 МОм |
1 кОм |
±(1,2^10-2^Х + 0,5^10-2) МОм |
±(1,2^10-3^Х + 0,5^10-3) МОм |
|
40 МОм |
10 кОм |
±(2,0^10-2^Х + 5^10-2) МОм |
±(2,0^10-3^Х + 5^10-3) МОм |
|
1 |
2 |
3 |
4 |
|
VERDO МН6136 | |||
|
300 Ом |
0,01 Ом |
±(0,5^10-2^Х + 0,1) Ом |
±(0,5^10-3^Х + 1^10-2) Ом |
|
3 кОм |
0,1 Ом |
±(0,5^10-2^Х + 0,1^10-2) кОм |
±(0,5^10-3^Х + 0,1 •Ю-3) кОм |
|
30 кОм |
1 Ом |
±(0,5^10-2^Х + 1^10-2) кОм |
±(0,5^10-3^Х + 1^10-3) кОм |
|
300 кОм |
10 Ом |
±(0,5^10-2^Х + 0,1) кОм |
±(0,5^10-3^Х + 1^10-2) кОм |
|
3 МОм |
100 Ом |
±(0,8^10-2^Х + 0,1 •Ю-2) МОм |
±(0,8^10-3^Х + 0,1^10-3) МОм |
|
30 МОм |
1 кОм |
±(1,5^10-2^Х + 1^10-2) МОм |
±(1,5^10-3^Х + 1^10-3) МОм |
|
300 МОм |
10 кОм |
±(3,0^10-2^Х + 0,1) МОм |
±(3,0^10-3^Х + 1^10-2) МОм |
|
VERDO МН6139 | |||
|
6 кОм |
1 Ом |
±(1,0^10-2^Х + 0,3^10-2) кОм |
±(1,0^10-3^Х + 0,3^10-3) кОм |
|
60 кОм |
10 Ом |
±(1,0^10-2^Х + 3^10-2) кОм |
±(1,0^10-3^Х + 3^10-3) кОм |
|
600 кОм |
100 Ом |
±(1,0^10-2^Х + 0,3) кОм |
±(1,0^10-3^Х + 3^10-2) кОм |
|
6 МОм |
1 кОм |
±(1,2^10-2^Х + 0,5^10-2) МОм |
±(1,2^10-3^Х + 0,5^10-3) МОм |
|
10 МОм |
10 кОм |
±(1,2^10-2^Х + 5^10-2) МОм |
±(1,2^10-3^Х + 5^10-3) МОм |
Таблица 6 -Метрологические характеристики при измерении частоты периодических сигналов.
|
Предел Измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
|
VERDO МН6104, VERDO МН6106, V] |
ERDO МН6107 | ||
|
9,999 Гц |
0,001 Гц |
±(1,0^10-2^Х + 0,3^10-2) Гц |
±(1,0^10-3^Х + 0,3^10-3) Гц |
|
99,99 Гц |
0,01 Гц |
±(1,0^10-2^Х + 3^10-2) Гц |
±(1,0^10-3^Х + 3^10-3) Гц |
|
999,9 Гц |
0,1 Гц |
±(1,0^10-2^Х + 0,3) Гц |
±(1,0^10-3^Х + 3^10-2) Гц |
|
9,999 кГц |
0,001 кГц |
±(1,0^10-2^Х + 0,3^10-2) кГц |
±(1,0^10-3^Х + 0,3^10-3) кГц |
|
99,99 кГц |
0,01 кГц |
±(1,0^10-2^Х + 3^10-2) кГц |
±(1,0^10-3^Х + 3^10-3) кГц |
|
999,9 кГц |
0,1 кГц |
±(1,0^10-2^Х + 0,3) кГц |
±(1,0^10-3^Х + 3^10-2) кГц |
|
9,999 МГц |
0,001 МГц |
±(1,0^10-2^Х + 0,3^10-2) МГц |
±(1,0^10-3^Х + 0,3^10-3) МГц |
|
VERDO МН6115 | |||
|
200 Гц |
0,1 Гц |
±(0,5^10-2^Х + 0,2) Гц |
±(0,5^10-3^Х + 2^10-2) Гц |
|
1 кГц |
0,001 кГц |
±(0,5^10-2^Х + 0,2^10-2) кГц |
±(0,5^10-3^Х + 0,2^10-3) кГц |
|
VERDO МН6122, VERDO МН6134, V] |
ERDO МН6135 | ||
|
10 Гц |
0,001 Гц |
±(1,0^10-2^Х + 0,5^10-2) Гц |
±(1,0^10-3^Х + 0,5^10-3) Гц |
|
100 Гц |
0,01 Гц |
±(1,0^10-2^Х + 5^10-2) Гц |
±(1,0^10-3^Х + 5^10-3) Гц |
|
1 кГц |
0,1 Гц |
±(1,0^10-2^Х + 0,5^10-3) кГц |
±(1,0^10-3^Х + 0,5^10-3) кГц |
|
10 кГц |
1 Гц |
±(1,0^10-2^Х + 0,5^10-2) кГц |
±(1,0^10-3^Х + 0,5^10-3) кГц |
|
100 кГц |
10 Гц |
±(1,0^10-2^Х + 5^10-2) кГц |
±(1,0^10-3^Х + 5^10-3) кГц |
|
1 МГц |
100 Гц |
±(1,0^10-2^Х + 0,5) кГц |
±(1,0^10-3^Х + 5^10-3) кГц |
|
10 МГц |
1 кГц |
±(1,0^10-2^Х + 0,5^10-2) МГц |
±(1,0^10-3^Х + 0,5^10-3) МГц |
|
1 |
2 |
3 |
4 |
|
VERDO МН6124 | |||
|
9,999 Гц |
0,001 Гц |
±(2,0^10-2^Х + 0,5^10-2) Гц |
±(2,0^10-3^Х + 0,5^10-3) Гц |
|
99,99 Гц |
0,01 Гц |
±(1,5^10-2^Х + 5^10-2) Гц |
±(1,5^10-3^Х + 5^10-3) Гц |
|
999,9 Гц |
0,01 Гц |
±(1,5^10-2^Х + 5^10-2) Гц |
±(1,5^10-3^Х + 5^10-3) Гц |
|
9,999 кГц |
0,001 кГц |
±(1,5^10-2^Х + 0,5^10-2) кГц |
±(1,5^10-3^Х + 0,5^10-3) кГц |
|
99,99 кГц |
0,01 кГц |
±(2,0^10-2^Х + 5^10-2) кГц |
±(2,0^10-3^Х + 5^10-3) кГц |
|
199,9 кГц |
0,1 кГц |
±(2,0^10-2^Х + 0,5) кГц |
±(2,0^10-3^Х + 5^10-2) кГц |
|
VERDO МН6125 | |||
|
9,999 Гц |
0,001 Гц |
±(1,0^10-2^Х + 0,5^10-2) Гц |
±(1,0^10-3^Х + 0,5^10-3) Гц |
|
99,99 Гц |
0,01 Гц |
±(1,0^10-2^Х + 5^10-2) Гц |
±(1,0^10-3^Х + 5^10-2) Гц |
|
999,9 Гц |
0,1 Гц |
±(1,0^10-2^Х + 0,5) Гц |
±(1,0^10-3^Х + 5^10-2) Гц |
|
9,999 кГц |
0,001 кГц |
±(1,0^10-2^Х + 0,5^10-2) кГц |
±(1,0^10-3^Х + 0,5^10-3) кГц |
|
99,99 кГц |
0,01 кГц |
±(1,0^10-2^Х + 5^10-2) кГц |
±(1,0^10-3^Х + 5^10-3) кГц |
|
999,9 кГц |
0,1 кГц |
±(1,0^10-2^Х + 0,5) кГц |
±(1,0^10-3^Х + 5^10-2) кГц |
|
9,999 МГц |
0,001 МГц |
±(1,0^10-2^Х + 0,5^10-2) МГц |
±(1,0- 10-3^Х + 0,5^ 10-3) МГц |
|
VERDO МН6136 | |||
|
30 Гц |
0,001 Гц |
±(1,0^10-4^Х + 0,5^10-2) Гц |
±(1,0^10-5^Х + 0,5^10-3) Гц |
|
300 Гц |
0,01 Гц |
±(1,0^10-4^Х + 5^10-2) Гц |
±(1,0^10-5^Х + 5^10-3) Гц |
|
3000 Гц |
0,1 Гц |
±(1,0^10-4^Х + 0,5) Гц |
±(1,0^10-5^Х + 5^10-2) Гц |
|
30 кГц |
0,001 кГц |
±(1,0^10-4^Х + 0,5^10-2) кГц |
±(1,0^10-5^Х + 0,5^10-3) кГц |
|
300 кГц |
0,01 кГц |
±(1,0^10-4^Х + 5^10-2) кГц |
±(1,0^10-5^Х + 5^10-3) кГц |
|
3000 кГц |
0,1 кГц |
±(1,0^10-4^Х + 0,5) кГц |
±(1,0^10-5^Х + 5^10-2) кГц |
|
30 МГц |
0,001 МГц |
±(1,0^10-4^Х + 0,5^10-2) МГц |
±(1,0^10-5^Х + 0,5^10-3) МГц |
|
100 МГц |
0,01 МГц |
±(1,0^10-4^Х + 5^10-2) МГц |
±(1,0^10-5^Х + 5^10-3) МГц |
|
VERDO МН6139 1 | |||
|
1000 Гц |
0,1 Гц |
±(0,5^10-2^Х + 0,2) |
±(0,5^10-2^Х + 2^10-2) |
|
Примечания: 1 - нижняя граница предела измерений 30 Гц | |||
|
Таблица 7 -М |
етрологические характеристики при измерении емкости | ||
|
Предел Измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
|
VERDO МН6104, VERDO МН6106, VI |
ERDO МН6107 | ||
|
6 нФ |
0,001 нФ |
±(4,0^10-2^Х + 3^10-2) нФ |
±(4,0^10-3^Х + 3^10-3) нФ |
|
60 нФ |
0,01 нФ |
±(4,0^10-2^Х + 3^10-2) нФ |
±(4,0^10-3^Х + 3^10-3) нФ |
|
600 нФ |
0,1 нФ |
±(4,0^10-2^Х + 0,3) нФ |
±(4,0^10-3^Х + 3^10-2) нФ |
|
6 мкФ |
1 нФ |
±(4,0^10-2^Х + 0,3^10-2) мкФ |
±(4,0^10-3^Х + 0,3^ 10-3) мкФ |
|
60 мкФ |
10 нФ |
±(4,0^10-2^Х + 3^10-2) мкФ |
±(4,0^10-3^Х + 3^10-3) мкФ |
|
600 мкФ |
100 нФ |
±(4,0^10-2^Х + 0,3) мкФ |
±(4,0^10-3^Х + 3^10-2) мкФ |
|
6 мФ |
1 мкФ |
±(4,0^10-2^Х + 0,3^10-2) мФ |
±(4,0^10-3^Х + 0,3^10-3) мФ |
|
100 мФ |
0,01 мФ |
±(5,0^10-2^Х + 3^10-2) мФ |
±(5,0^10-3^Х + 3^10-2) мФ |
|
1 |
2 |
3 |
4 |
|
VERDO МН6115 | |||
|
20 нФ |
0,01 нФ |
±(4,0^10-2^Х + 3^10-2) нФ |
±(4,0^10-3^Х + 3^10-3) нФ |
|
200 нФ |
0,1 нФ |
±(4,0^10-2^Х + 0,3) нФ |
±(4,0^10-3^Х + 3^10-2) нФ |
|
2 мкФ |
0,001 мкФ |
±(4,0^10-2^Х + 0,3^10-2) мкФ |
±(4,0^10-3^Х + 0,3^10-3) мкФ |
|
20 мкФ |
0,01 мкФ |
±(4,0^10-2^Х + 3^10-2) мкФ |
±(4,0^10-3^Х + 3^10-3) мкФ |
|
200 мкФ |
0,1 мкФ |
±(4,0^10-2^Х + 0,3) мкФ |
±(4,0^10-3^Х + 3^10-2) мкФ |
|
2 мФ |
0,001 мФ |
±(5,0^10-2^Х + 0,3^10-2) мФ |
±(5,0^10-3^Х + 0,3^10-3) мФ |
|
20 мФ |
0,01 мФ |
±(5,0^10-2^Х + 3^10-2) мФ |
±(5,0^10-3^Х + 3^10-2) мФ |
|
VERDO МН6122 | |||
|
10 нФ |
0,01 нФ |
±(3,0^10-2^Х + 5^10-2) нФ |
±(3,0^10-3^Х + 5^10-3) нФ |
|
100 нФ |
0,1 нФ |
±(3,0^10-2^Х + 0,5) нФ |
±(3,0^10-3^Х + 5^10-2) нФ |
|
1 мкФ |
0,001 мкФ |
±(3,0^10-2^Х + 0,5^10-2) мкФ |
±(3,0^10-3^Х + 0,5^10-3) мкФ |
|
10 мкФ |
0,01 мкФ |
±(3,0^10-2^Х + 5^10-2) мкФ |
±(3,0^10-3^Х + 5^10-3) мкФ |
|
100 мкФ |
0,1 мкФ |
±(3,0^10-2^Х + 0,5) мкФ |
±(3,0^10-3^Х + 5^10-2) мкФ |
|
1 мФ |
0,001 мФ |
±(4,0^10-2^Х + 0,5^10-2) мФ |
±(4,0^10-3^Х + 0,5^10-3) мФ |
|
10 мФ |
0,01 мФ |
±(4,0^10-2^Х + 5^10-2) мФ |
±(4,0^10-3^Х + 5^10-3) мФ |
|
100 мФ |
0,1 мФ |
±(5,0^10-2^Х + 0,5) мФ |
±(5,0^10-3^Х + 5^10-2) мФ |
|
VERDO МН6125, VERDO МН6134, VI |
ERDO МН6135 | ||
|
6 нФ |
0,001 нФ |
±(3,0^10-2^Х + 0,3^10-2) нФ |
±(3,0^10-3^Х + 0,3^10-3) нФ |
|
60 нФ |
0,01нФ |
±(3,0^10-2^Х + 3^10-2) нФ |
±(3,0^10-3^Х + 3^10-3) нФ |
|
600 нФ |
0,1 нФ |
±(3,0^10-2^Х + 0,3) нФ |
±(3,0^10-3^Х + 3^10-2) нФ |
|
6 мкФ |
0,001 мкФ |
±(3,0^10-2^Х + 0,3^10-2) мкФ |
±(3,0^10-3^Х + 0,3^10-3) мкФ |
|
100 мкФ |
0,01 мкФ |
±(3,0^10-2^Х + 3^10-2) мкФ |
±(3,0^10-3^Х + 3^10-3) мкФ |
|
1 мФ |
0,1 мкФ |
±(3,0^10-2^Х + 0,3) мкФ |
±(3,0^10-3^Х + 3^10-2) мкФ |
|
10 мФ |
0,001 мФ |
±(3,0^10-2^Х + 0,3^10-2) мФ |
±(3,0^10-3^Х + 0,3^10-3) мФ |
|
VERDO МН6136 2 | |||
|
30 нФ |
0,001 нФ |
±(3,0^10-2^Х + 0,5^10-2) нФ |
±(3,0^10-3^Х + 0,5^10-3) нФ |
|
300 нФ |
0,01 нФ |
±(3,0^10-2^Х + 5^10-2) нФ |
±(3,0^10-3^Х + 5^10-3) нФ |
|
3 мкФ |
0,1 нФ |
±(3,0^10-2^Х + 0,5^10-3) мкФ |
±(3,0^10-3^Х + 0,5^10-4) мкФ |
|
30 мкФ |
0,001 мкФ |
±(3,0^10-2^Х + 0,5^10-2) мкФ |
±(3,0^10-3^Х + 0,5^10-3) мкФ |
|
300 мкФ |
0,01 мкФ |
±(4,0^10-2^Х + 5^10-2) мкФ |
±(4,0^10-3^Х + 5^10-3) мкФ |
|
3 мФ |
0,1 мкФ |
±(4,0^10-2^Х + 0,5^10-3) мФ |
±(4,0^10-3^Х + 0,5^10-4) мФ |
|
30 мФ |
0,001 мФ |
±(10,0^10-2^Х + 0,5^10-2) мФ |
±(10,0^10-3^Х + 0,5^10-3) мФ |
|
300 мФ |
0,01 мФ |
±(20,0^10-2^Х + 5^10-2) мФ |
±(20,0^10-3^Х + 5^10-3) мФ |
|
VERDO МН6139 1 | |||
|
60 нФ |
0,01 нФ |
±(4,0^10-2^Х + 5^10-2) нФ |
±(4,0^10-3^Х + 5^10-3) нФ |
|
600 нФ |
0,1 нФ |
±(4,0^10-2^Х + 0,5) нФ |
±(4,0^10-3^Х + 5^10-2) нФ |
|
6 мкФ |
0,001 мкФ |
±(4,0^10-2^Х + 0,5^10-2) мкФ |
±(4,0^10-3^Х + 0,5^10-3) мкФ |
|
60 мкФ |
0,01 мкФ |
±(4,0^10-2^Х + 5^10-2) мкФ |
±(4,0^10-3^Х + 5^10-3) мкФ |
|
600 мкФ |
0,1 мкФ |
±(4,0^10-2^Х + 0,5) мкФ |
±(4,0^10-3^Х + 5^10-2) мкФ |
|
6 мФ |
0,001 мФ |
±(4,0^10-2^Х + 0,5^10-2) мФ |
±(4,0^10-3^Х + 0,5^10-3) мФ |
|
Примечания
| |||
Метрологические характеристики при измерении сигналов [х преобразователей типа (К)
Таблица 8 от термоэлек
|
Диапазон измерений |
Разрешение |
Пределы допускаемых абсолютных погрешностей |
|
VERDO МН6104, V] |
ERDO МН6106, VERDO МН6123 | |
|
от -20 до +1000 °С |
1 °С |
±(1,0^10-2^Х + 3 емр) |
|
V |
ERDO МН6139 | |
|
от -20 до +1300 °С |
1 °С |
±(1,0^10-2^Х + 3 емр) |
|
VERDO МН6124, VERDO М |
Н6125, VERDO МН6134, VERDO МН6135 | |
|
от -20 до 0 °С |
1 °С |
±3 °С |
|
от 0 до 400 °С |
1 °С |
±(1,0^10-2^Х) или ±2 °С 1 |
|
от 400 до 1000 °С |
1 °С |
±(2,0^10-2^Х) |
|
Примечание 1 - выбирается наибольший предел допускаемой погрешности из представленных. | ||
Примечание для таблиц 1 - 8:
Х - измеренное значение.
Таблица 9 - Технические
|
Наименование характеристики |
VERDO МН6115 VERDO МН6122 VERDO МН6123 |
VERDO МН6139 |
VERDO МН6104 |
VERDO МН6106 VERDO МН6107 VERDO МН6124 VERDO МН6125 VERDO МН6134 VERDO МН6135 VERDO МН6136 |
|
Питание |
2 батарейки ААА 1,5 V |
3 батарейки ААА 1,5 V |
4 батарейки ААА 1,5 V |
4 батарейки АА 1,5 V |
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +28 °С), %, не более |
от +18 до +28 80 | |||
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +28 °С), %, не более |
от 0 до +40 80 | |||
|
Высота над уровнем моря, м, не более |
2000 | |||
Таблица 10 - Показатели надежности
|
Срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
