Номер по Госреестру СИ: 94033-24
94033-24 Приборы для измерений параметров контура и шероховатости поверхности
(IIS)
Назначение средства измерений:
Приборы для измерений параметров контура и шероховатости поверхности IIS деталей и профилях являются гранитное основание, на котором смонтирована колонна с направляющими, на которой крепится блок ведущего привода с датчиком и закрепленной на нем щуповой консолью. Управление всеми перемещениями осуществляется при помощи меню на экране монитора, а также джойстиком в ручном режиме. Джойстик может быть закреплен на гранитном основании прибора или специальном столе. Приборы работают под управлением входящего в комплект персонального компьютера.
(далее по тексту - приборы) предназначены для измерений профилей различных (или) параметров шероховатости, а также для определения в измеренных геометрических параметров: расстояний между точками, радиусов дуг и углов.

Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 1

Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 2

Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 3

Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 4

Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 5

Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 6

Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 7

Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 8

Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 9

Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 10
Программное обеспечение
Приборы для измерений параметров контура и шероховатости поверхности IIS работают под управлением метрологически значимого программного обеспечения «WAVE»» (далее - ПО), установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов прибора, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Для защиты ПО от несанкционированного доступа используют USB-ключ.
Метрологически значимая часть не выделена, все ПО является метрологически значимым.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
WXZ |
|
Номер версии (идентификационный номер ПО), не ниже |
3.0 |
|
Цифровой идентификатор ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы руководства по эксплуатации и паспорта, а также на маркировочную наклейку.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Использование по назначению» руководства по эксплуатации КОН.401162.002-2024 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийКОН.401162.002-2024 ТУ «Приборы для измерений параметров контура и шероховатости поверхности IIS. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657 «Об утверждении Государственной поверочной схемы для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
ПравообладательОбщество с ограниченной ответственностью «Интегрированные Интеллектуальные Системы» (ООО «ИИС»)
ИНН 5001091708
Юридический адрес: 143910, Московская обл., г. Балашиха, ул. Калинина, д. 17/10, к. 2, Художественная мастерская (3)
Телефон: +7 (495) 529-63-56
E-mail: ceo@ii-system.ru
Web-сайт: интеллект-системы.рф
Изготовитель
Общество с ограниченной ответственностью «Интегрированные ИнтеллектуальныеСистемы» (ООО «ИИС»)
ИНН 5001091708
Юридический адрес: 143910, Московская обл., г. Балашиха, ул. Калинина, д. 17/10, к. 2, Художественная мастерская (3)
Производственная площадка: Xi'an Wilson Precision Instruments Co., Ltd, Китай, Room 104, Building 1, No. 55, Gongye Er Road, National Civil Aerospace Industry Base, Xi'an, Shaanxi
Телефон: +7 (495) 529-63-56
E-mail: ceo@ii-system.ru
Web-сайт: интеллект-системы.рф
Испытательный центр
Общество с ограниченной ответственностью «Квазар» (ООО «Квазар»)Адрес: 108823, г. Москва, пос. Рязановское, п. Знамя Октября, д. 31, помещ. 38, 39, 40
Телефон: +7 (495) 968-29-47, 8-926-282-27-78
E-mail: info@quasar-m.ru
Правообладатель
Общество с ограниченной ответственностью «Интегрированные Интеллектуальные Системы» (ООО «ИИС»)ИНН 5001091708
Юридический адрес: 143910, Московская обл., г. Балашиха, ул. Калинина, д. 17/10, к. 2, Художественная мастерская (3)
Телефон: +7 (495) 529-63-56
E-mail: ceo@ii-system.ru
Web-сайт: интеллект-системы.рф
Конструкция приборов консольная, основными элементами которой
Принцип действия приборов основан на принципе ощупывания неровностей исследуемой поверхности щуповой консолью с алмазным, рубиновым или твердосплавным наконечником и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор персонального компьютера из состава прибора, в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей.
Приборы выпускаются в различных модификациях, обозначение кода структуры указано на рисунке 1, расшифровка в таблице 1, отличающихся внешним видом и метрологическими характеристиками указанными в таблице 3.
Пломбирование приборов не предусмотрено.
Нанесение знака поверки на средство измерений предусмотрено, способом наклеивания или оттиска поверительного клейма.
Заводской номер приборов методом печати в числовом формате указывается на маркировочной наклейке, расположенной на боковой поверхности гранитного измерительного стола.
Общий вид приборов представлен на рисунке 2, датчиков указан на рисунке 3, приводов датчика по оси Х указан на рисунке 4.
Общий вид маркировочной наклейки представлен на рисунке 5.
Место расположения заводского номера, знака утверждения типа и поверки указано на рисунке 6.
|
IIS |
- |
WAVE |
- |
С |
- |
Х |
- |
T |
- |
Z1 |
- |
M |
- |
Z |
I_________________________________________________I
2
I_________________________________________________I
4
I_________________________________________________I
7
I_________________________________________________I
6
I_________________________________________________I
3
I_________________________________________________I
5
I________________________________________________________________I
1
I____________________________________________________________________I
0
Рисунок 1 - Обозначение кода структуры модификаций
Таблица 1 -
обозначения
|
Позиция |
Код |
Описание |
|
0 |
IIS |
Общее обозначение типа средства измерений |
|
1 |
WAVE |
- обозначение серии |
|
2 |
C CR CRA |
|
|
3 |
100, 120, 150, 200, 300 |
- длина направляющей по оси X, мм |
|
4 |
1 2 |
|
|
5 |
A B C D E |
|
|
6 |
М |
- измерительная колонна* |
|
7 |
300, 400, 500, 620 |
- высота измерительной колонны по оси Z*, мм |
|
* - Указывается в случае наличия измерительный колонны. | ||


Модификации IIS-WAVE-CRA, IIS-WAVE-CR Модификации nS-WAVE-С, IIS-WAVE-CR

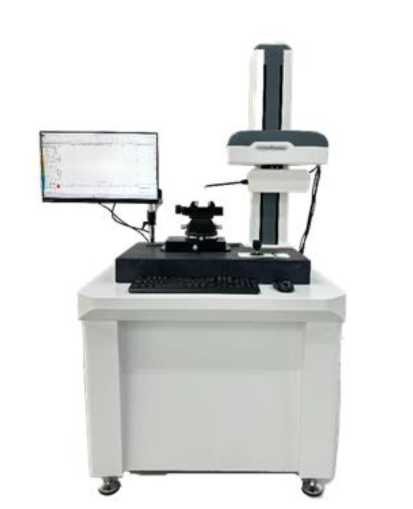

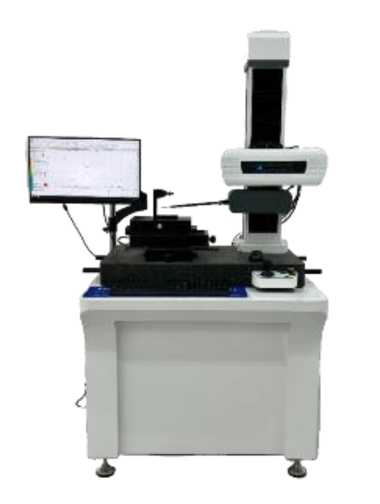

Рисунок 2 - Общий вид приборов для измерений параметров контура и шероховатости поверхности IIS
Вариант 1
Вариант 2
Вариант А

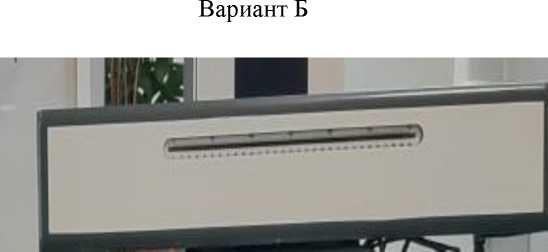

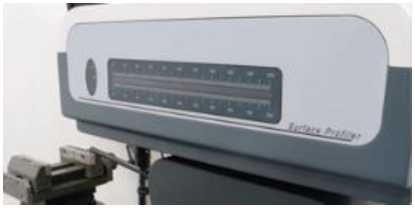

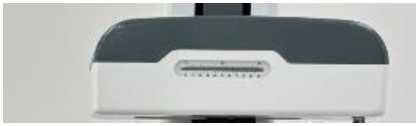

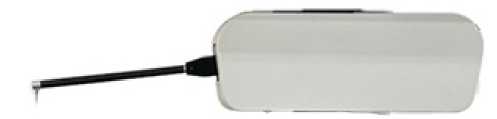

Рисунок 3 - Общий вид датчиков С, CR, CRA

Вариант В

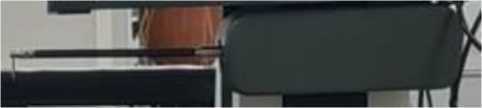

Рисунок 4 - Общий вид приводов датчиков по оси Х
Вариант Г
□.тз
Рисунок 5 - Общий вид маркировочной наклейки
ЗащдсЕийноаЕрЛЕ 000321
|
Ь1однфнкзщн |
nS-\VA\T-CE-10{>-2-C |
|
Год Еытхка |
01.2034 |
|
Вес |
300 кг |
|
-3SEf] ГШПрв бЛЁВНЕ |
220 В. 30 Гц |
|
Гзлатзпшше рзгзЕерш ('ДяШГьБ'). mi |
Siei!225sl740 |

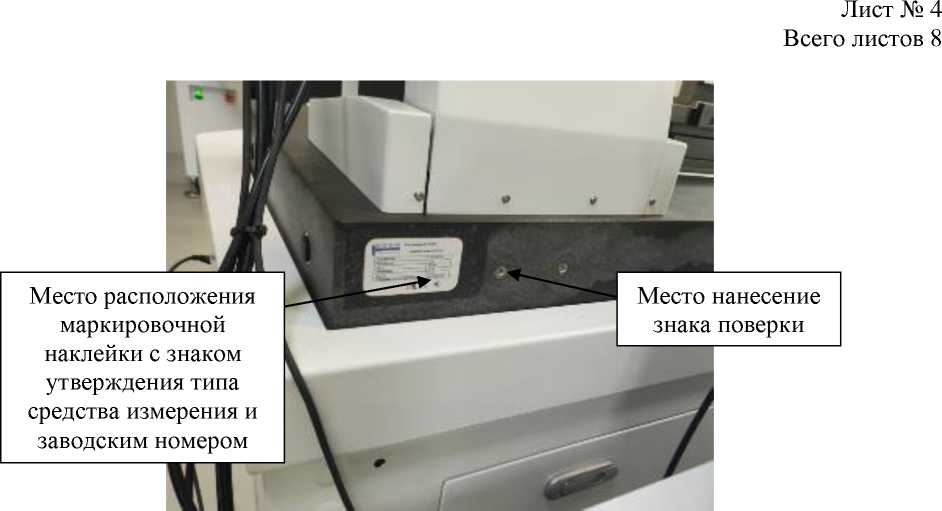

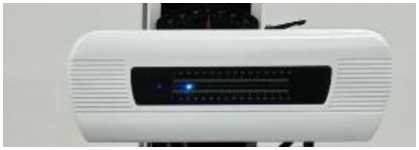

Рисунок 6 - Место расположения заводского номера, знака утверждения типа и поверки
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерений параметров контура и шероховатости поверхности |
IIS-WAVE-C, IIS-WAVE-CR, nS-WAVE-CRA1) |
1 шт. |
|
Программное обеспечение, USB ключ |
- |
1 шт. |
|
Стандартный щуп для измерения контура |
- |
1 шт. |
|
Стандартный щуп для измерения шероховатости2) |
- |
1 шт. |
|
Калибровочное приспособление |
- |
1 шт. |
|
Персональный компьютер с монитором |
- |
1 шт. |
|
Программное обеспечение на USB носителе |
- |
1 шт. |
|
Руководство по эксплуатации |
КОН.401162.002-2024 РЭ |
1 экз. |
|
Руководство пользователя ПО |
КОН.401162.002-2024 ПО |
1 экз. |
|
Паспорт |
КОН.401162.002-2024 ПС |
1 экз. |
| ||
Таблица 3 -
|
Наименование характеристики |
Значение | ||
|
IIS-WAVE-C |
IIS-WAVE-CR |
IIS-WAVE-CRA | |
|
1 |
2 |
3 |
4 |
|
При измерении контура поверхности | |||
|
Диапазон измерений линейных размеров по оси X1), мм |
от 0 до 300 |
от 0 до 300 |
от 0 до 300 |
|
Диапазон измерений линейных размеров по оси Z11), мм |
от 0 до 60 |
от 0 до 60 |
от 0 до 60 |
|
Диапазон измерений линейных размеров по оси Z2), мм |
от 0 до 620 |
от 0 до 620 |
от 0 до 620 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм |
±(1+0,05-L) |
±(0,8+0,02^L) |
- |
|
Пределы допускаемой абсолютной погрешности перемещения по оси X3), мкм |
- |
- |
±(0,5+0,012-L) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1, мкм |
±(1+0,05-L) |
±(0,8+0,05^L) |
±(0,8+0,05^L) |
|
Пределы допускаемой абсолютной погрешности перемещения по оси Z2)3), мкм |
±(1+5-L/10O) |
±(0,8+5-L/100) |
±(0,8+5-L/100) |
|
Диапазон измерений угла |
от 0° до 360° |
от 0° до 360° |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений угла |
±1' |
±1' |
±1' |
|
Пределы допускаемой абсолютной погрешности измерений радиуса, мкм |
±(1,2+R/12) |
±(1,2+R/12) |
±(0,5+R/8) |
|
Предел допускаемого отклонения от прямолинейности перемещения по оси X, мкм |
0,6 (на 100 мм) |
0,4 (на 100 мм) |
0,4 (на 100 мм) |
|
При измерении шероховатости | |||
|
Диапазон измерений параметра шероховатости Rz, мкм |
- |
от 0,05 до 1000 |
от 0,05 до 1000 |
|
Диапазон измерений параметра шероховатости Ra, мкм |
- |
от 0,05 до 860 |
от 0,05 до 860 |
|
Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Rz, мкм |
- |
±(0,01+0,05^Rz) |
±(0,01+0,05^Rz) |
таблицы 3
|
1 |
2 |
3 |
4 |
|
Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм |
- |
±(0,002+0,05^Ra) |
±(0,002+0,05^Ra) |
|
Примечания: L - измеряемая длинна, мм; R - измеряемый радиус в диапазоне от 0,5 до 10,0 мм; Параметры щупа при измерении контура поверхности диаметр 3 мм, длинна 24 мм, угол при вершине 12°, радиус при вершине 0,025 мм; Параметры щупа при измерении шероховатости диаметр 3 мм, длинна 24 мм, угол при вершине 60°, радиус при вершине 0,005 мм. | |||
| |||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
IIS-WAVE-C |
IIS-WAVE-CR |
IIS-WAVE-CRA |
|
Габаритные размеры, мм, не более: | |||
|
- длина |
916 |
916 |
916 |
|
- ширина |
725 |
725 |
725 |
|
- высота |
1740 |
1740 |
1740 |
|
Диапазон позиционирования по оси Z, мм |
650 |
650 |
650 |
|
Напряжение питания переменного тока, В |
220±20 | ||
|
Частота переменного тока, Гц |
50,0±2,5 | ||
|
Масса, кг, не более |
300 | ||
|
Условия эксплуатации: | |||
|
- температура окружающего воздуха, °С |
от +18 до +22 | ||
|
- относительная влажность окружающего воздуха, %, не |
85 | ||
|
более | |||
