Номер по Госреестру СИ: 94034-24
94034-24 Преобразователи уровня волновые радарные
(HKD-RD 701)
Назначение средства измерений:
Преобразователи уровня волновые радарные HKD-RD 701 (далее - уровнемеры) предназначены для измерения и контроля уровня жидких и сыпучих сред.

Внешний вид.
Преобразователи уровня волновые радарные
Рисунок № 1

Внешний вид.
Преобразователи уровня волновые радарные
Рисунок № 2

Внешний вид.
Преобразователи уровня волновые радарные
Рисунок № 3
Программное обеспечение
Уровнемеры имеют встроенное микропрограммное обеспечение (далее - МПО), имеющее метрологически значимую часть. МПО предназначено для обработки сигналов от первичного измерительного преобразователя и пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, хранение данных и результатов измерений. МПО заносится в защищенную от записи энергонезависимую память преобразователя сигналов при их производстве. Доступ к программному обеспечению исключён конструкцией уровнемера. Обновление метрологически значимой части программного обеспечения в процессе эксплуатации не предусмотрено.
Идентификация версии встроенного программного обеспечения осуществляется в главном меню уровнемера.
Нормирование метрологических характеристик уровнемеров проведено с учетом того, что МПО является их неотъемлемой частью.
Защита МПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Уровнемеры поддерживают работу с программным обеспечением (далее - ПО) «Программа настройки рефлекс-радарного уровнемера», устанавливаемым на внешний
персональный компьютер,
и предназначенным для конфигурирования уровнемеров
на объекте эксплуатации. ПО «Программа настройки рефлекс-радарного уровнемера» не имеет метрологически значимую часть МПО.
значимой части и не оказывает влияния на метрологически
Идентификационные данные внешнего программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные микропрограммного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Программа настройки рефлекс-радарного уровнемера |
|
Номер версии (идентификационный номер) ПО |
1.5.2 |
Знак утверждения типа
Знак утверждения типананосится методом печати на титульном листе руководства по эксплуатации и паспорте уровнемера.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Принцип измерения» документа «Преобразователь уровня волновой радарный HKD-RD 701. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459.
ПравообладательSichuan Vacorda Instruments Manufacturing Со., Ltd, Китай
Адрес: 401, Blocf D, Guanghua Center, #98 Guanghua North 3rd Road, Qingyang Distr., Chengdu 610091, Sichuan
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@prommashtest.ru
Принцип действия уровнемеров основан на измерении времени распространения электромагнитного импульса по волноводу от момента излучения импульса и до момента приёма обратного импульса, отраженного от поверхности и в слое измеряемой (контролируемой) среды. По времени распространения электромагнитного импульса определяется расстояние до поверхности измеряемой (контролируемой) среды и далее производится вычисление уровня измеряемой (контролируемой) среды через измеренное расстояние.
Уровнемеры состоят из корпуса, соединителя с устройством крепления, соединенного с волноводом. Внутри корпуса расположен преобразователь сигналов со встроенным дисплеем для индикации и управления, который через соединитель подключен к волноводу.
При наличии встроенного индикатора отображение информации осуществляется и на нем.
Уровнемеры оснащены тросовым волноводом.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится методом печати на маркировочную табличку, наклеиваемую на корпус уровнемера. Общий вид (схема) маркировочной таблички и место нанесения серийного номера представлены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
К средству измерений данного типа относятся уровнемеры со следующими заводскими номерами: 23110344, 23110340, 23110341, HP24010001, HP24010002.
Общий вид уровнемеров представлен на рисунке 2.
Место нанесения серийного номера
Sichuan Vaoorda Instninrents Manufacturing Co.. Ltd -

преобразователь уровня волновой радарный HKD-RD 701 Позиция: Ех|а
Диапазон нам,: 4550мм. Петре Применение: Углеводороды Т:90*С Р;1,0МПа Вьи. сигнал: 4-20мА с Фланец: ГОСТ 3325 Сер ном.: 23110344
териал: SS304 г. 24В DC 015 Ду100 Ру40 Е Дата пр.: 2023.11.

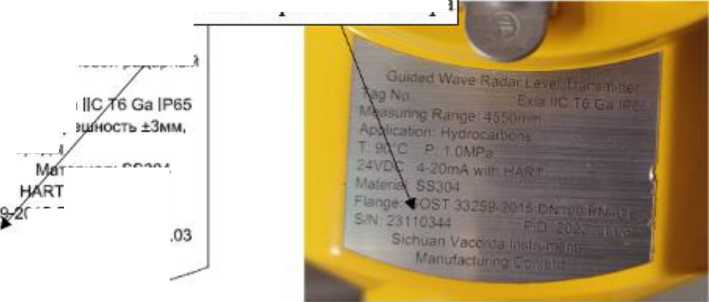

Рисунок 1 - Общий вид (схема) маркировочной таблички

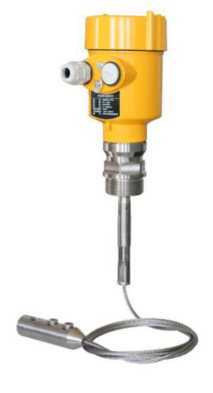

Рисунок 2 - Общий вид преобразователей уровня волновых радарных HKD-RD 701
Пломбирование средств измерений от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией преобразователя сигналов.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Преобразователь уровня волновой радарный |
HKD-RD 701 |
1 шт. |
|
ЖК-дисплей |
- |
По заказу |
|
Центрирующий диск(и) |
- |
По заказу |
|
Комплект монтажных частей |
- |
По заказу |
|
Комплект для подключения |
- |
По заказу |
|
Паспорт |
20600-LT 422 Tech passport_HKD-RD Model 701; 20600-LT 423 Tech passport_HKD-RD Model 701; 20600-LT 430 Tech passport_HKD-RD Model 701; 20600-LT 432 Tech passport_HKD-RD Model 701; Reserve Tech passport HKD-RD Model 701 |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня1), мм |
от 100 до 980; от 100 до 4550 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±3 |
|
Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения |
±0,03 |
|
1) Конкретное значение указано в паспорте. | |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Частота излучения, ГГ ц |
от 0,5 до 1,8 |
|
Диапазон температур измеряемой среды1), °С |
от +90 до +115 |
|
Давление измеряемой среды1), МПа |
0,07; 1,0 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Поддерживаемые протоколы связи |
HART |
|
Габаритные размеры корпуса уровнемера (ширина^длина^высота), мм |
140x100x155 |
|
Масса без фланца и зонда, кг |
7 |
|
Условия эксплуатации:
|
от -36 до +42 85 от 101 до 103 |
|
Степень защиты по ГОСТ 14254-15 |
IP65 |
|
Маркировка взрывозащиты |
0Ех ia IIC T6 Ga X -36°C<Tamb<42°C |
|
1) Конкретное значение указано в паспорте. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
150000 |
|
Срок службы, лет |
20 |
