Номер по Госреестру СИ: 94035-24
94035-24 Аппаратура спутниковая геодезическая
(STEC S)
Назначение средства измерений:
Аппаратура спутниковая геодезическая STEC S (далее - аппаратура) предназначена для измерений приращений координат и геодезических определений относительного и абсолютного местоположения объектов.
Внешний вид.
Аппаратура спутниковая геодезическая
Рисунок № 1
Внешний вид.
Аппаратура спутниковая геодезическая
Рисунок № 2
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства - 11.12.2029
Номер записи - 195855
ID в реестре СИ - 1421778
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
STEC SV2, STEC SV1, STEC SV-1, STEC SE-lite, STEC SE Lite, STEC SDi, STEC S,
Производитель
Изготовитель - "Guangzhou Star Information Technology Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 567
Выдано извещений - 0
Кол-во периодических поверок - 80
Кол-во средств измерений - 427
Кол-во владельцев - 50
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2939 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Аппаратура спутниковая геодезическая (STEC S)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.
Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.
Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.
Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).
Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.
Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.
- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Аппаратура спутниковая геодезическая (STEC S)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 229 | 17 | 217 | 12 | 0 | 204 | 197 | 7 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 10 | 10 | 0 | 0 | 7 | 7 | 0 | |||
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 316 | 84 | 250 | 66 | 0 | 270 | 223 | 47 | ||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 10 | 10 | 0 | 0 | 10 | 10 | 0 | |||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Аппаратура спутниковая геодезическая (STEC S)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для управления аппаратурой используется встроенный Web-интерфейс и/или ПО Fieldmaster или SurPad, которые устанавливаются на контроллер под управлением ОС Android, осуществляющие взаимодействие узлов аппаратуры, обработку измерительной информации, отображение результатов измерений в Web-интерфейсе или дисплее контроллера и их экспорт по интерфейсным каналам.
Разделение на метрологически значимое и не значимое ПО не произведено.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Fieldmaster |
SurPad |
Web-интерфейс |
|
Номер версии (идентификационный номер) ПО |
1.0.4 |
4.2 |
1.09 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на нижнюю панель аппаратуры в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены разделах геодезическая геодезическая геодезическая геодезическая4 «Работа с приемником» документов SV1. Руководство по эксплуатации», SV2. Руководство по эксплуатации», SDi. Руководство по эксплуатации» и
STEC
STEC
STEC
STEC SE Lite. Руководство по эксплуатации».
«Аппаратура
«Аппаратура «Аппаратура «Аппаратура
спутниковая спутниковая спутниковая спутниковая
Таблица 4 - Комплектность аппаратуры
|
Наименование |
Обозначение |
Количество |
|
1 Аппаратура спутниковая геодезическая STEC S в составе: |
1 компл. | |
|
1.1 Блок приемника |
STEC SV1 (STEC SV2, STEC SDi или STEC SE Lite) |
1 шт. |
|
1.2 УКВ антенна |
QT430GTC |
1 шт. |
|
1.3 Пластина для измерения высоты приёмника |
CGP-S01B |
1 шт. |
|
1.4 Адаптер 5/8 |
LJQ-5/8(AI) |
1 шт. |
|
1.5 Комплект кабелей в составе: | ||
|
1.5.1 кабель Type-C/USB |
1M USB C |
1 шт. |
|
1.5.2 кабель Type-C/Type-C |
1M Typ-C C |
1 шт. |
|
1.6 Рулетка 3 м |
Measure Tape | |
|
1.7 Кейс ударопрочный |
S-S-B2, S-S-B1 |
1 шт. |
|
1.8 Адаптер питания USB/220 В |
S045SV2000225 |
1 шт. |
|
1.9 ПО «Fieldmaster» 1) |
Fieldmaster |
1 шт. |
|
1.10 ПО «SurPad» 1) |
SurPad |
1 шт. |
|
2 Руководство по эксплуатации |
- |
1 экз. |
|
3 Паспорт |
- |
1 экз. |
|
4 Методика поверки |
- |
1 экз. |
|
1) По заказу потребителя | ||
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений».
Правообладатель«Guangzhou Star Information Technology Co., Ltd.», Китай
Адрес: Китай, 510663, г. Гуанчжоу, р-н Хуанпу, центральная ул. Гуанпу, д.11, Научный Парк Юньшэн, оф. C201
Изготовитель
«Guangzhou Star Information Technology Co., Ltd.», КитайАдрес: Китай, 510663, г. Гуанчжоу, р-н Хуанпу, центральная ул. Гуанпу, д.11, Научный Парк Юньшэн, оф. C201
Телефон: +86-20-82258682
E-mail: info@stecprecision.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: (495) 583-99-23; факс: (495) 583-99-48
Принцип действия аппаратуры основан на измерении параметров радионавигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных диапазонах L1, L2, L3; GPS в частотных диапазонах L1, L2, L5; Galileo в частотных диапазонах E1, E5, E6; BeiDou в частотных диапазонах B1, B2, B3; SBAS в частотном диапазоне L1; QZSS в частотных диапазонах L1, L2, L5 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 1408 (для модификаций STEC SV1, STEC SDi и STEC SE Lite) и 1760 (для модификации STEC SV2) параллельным каналам, при этом осуществляется непрерывная калибровка задержек сигналов ГЛОНАСС во всех частотных каналах. Процессор аппаратуры контролирует процесс отслеживания сигналов.
Аппаратура выполнена в моноблочном корпусе со встроенной ГНСС-антенной. В корпусе расположены: модули беспроводной технологии Bluetooth®, Wi-Fi, модуль обработки и хранения информации, модуль управления, индикации и вывода информации. Аппаратура осуществляет непрерывный прием и обработку сигналов со спутников ГНСС. Управление аппаратурой осуществляется при помощи Web-интерфейса и/или программного обеспечения (ПО) SurvX или SurPad, которое устанавливается на устройства под управлением операционной системы (ОС) Android.
Данные измерений накапливаются во внутренней памяти. Связь с внешними устройствами осуществляется через порты USB, а также через модули беспроводного канала передачи данных Bluetooth® и Wi-Fi. Имеется возможность подключения внешнего источника электропитания.
Аппаратура изготавливается в четырех модификациях: STEC SV1, STEC SV2, STEC SDi и STEC SE Lite.
Модификации отличаются друг от друга внешним видом, габаритными размерами, массой, количеством каналов и принимаемыми сигналами.
На боковой панели корпуса аппаратуры модификации STEC SV1 расположены:
-
- индикаторы состояния, которые показывают: статус отслеживания сигналов спутников и статус работы канала приема и передачи данных;
-
- кнопка включения/выключения аппаратуры, а также определения текущего режима работы и выполнения самодиагностики аппаратуры.
На нижней части корпуса аппаратуры модификации STEC SV1 расположены:
- динамик, который сообщает о состоянии приёмника и режиме его работы;
- индикатор статуса заряда внутреннего аккумулятора;
- USB порт типа Type-C для зарядки и передачи данных на персональный компьютер (ПК);
- TNC разъём для подключения УКВ антенны;
- разъем для вкручивания на геодезическую веху;
- видеокамера для реализации разбивки местности с применением технологии дополненной реальности (AR, Augmented Reality);
-
- слот для установки SIM-карты.
На боковой панели корпуса аппаратуры модификации STEC SV2 расположены:
-
- индикатор состояния, который показывает: статус работы канала передачи данных, статус работы беспроводного канала передачи данных Bluetooth®;
-
- кнопка включения/выключения аппаратуры.
На нижней панели корпуса аппаратуры модификации STEC SV2 расположены:
-
- динамик, который сообщает о состоянии приёмника и режиме его работы;
-
- индикатор статуса заряда внутреннего аккумулятора;
-
- USB порт типа Type-C для зарядки и передачи данных на ПК;
-
- TNC разъём для подключения УКВ антенны;
-
- видеокамера для реализации разбивки местности с применением AR технологии;
-
- разъем для вкручивания на геодезическую веху;
-
- слот для установки SIM-карты.
На боковой панели корпуса аппаратуры модификации STEC SDi расположены:
-
- индикаторы состояния, которые показывают: статус отслеживания сигналов спутников и статус работы канала приема и передачи данных;
-
- кнопка включения/выключения аппаратуры, а также проверки текущего режима работы и выполнения самодиагностики аппаратуры.
-
- USB порт типа Type-C для зарядки и передачи данных на ПК;
-
- динамик, который сообщает о состоянии приёмника и режиме его работы;
-
- лазерный дальномер, предназначенный проведения полевых работ в темное время суток;
-
- боковая видеокамера для реализации разбивки местности с применением AR технологии.
На верхней части корпуса аппаратуры модификации STEC SDi расположен MCX разъём для установки УКВ антенны.
На нижней панели корпуса аппаратуры модификации STEC SDi расположены:
-
- видеокамера для реализации разбивки местности с применением AR технологии;
-
- разъем для вкручивания на геодезическую веху;
-
- индикатор статуса заряда внутреннего аккумулятора.
На боковой панели корпуса аппаратуры модификации STEC SE Lite расположены:
-
- индикаторы состояния, которые показывают: статус отслеживания сигналов спутников и статус работы канала приема и передачи данных;
-
- USB порт типа Type-C для зарядки и передачи данных на ПК;
-
- динамик, который сообщает о состоянии приёмника и режиме его работы;
-
- кнопка включения/выключения аппаратуры, а также переключения режимов работы и выполнения самодиагностики аппаратуры.
На нижней панели корпуса аппаратуры модификации STEC SE Lite расположены:
-
- видеокамера для реализации разбивки местности с применением AR технологии;
-
- разъем для вкручивания на геодезическую веху;
-
- индикатор статуса заряда внутреннего аккумулятора.
Пломбирование крепёжных винтов корпуса аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Степень защиты, обеспечиваемая корпусом аппаратуры, от доступа к опасным частям, попадания внешних твердых предметов, воды IP68 по ГОСТ 14254-2015.
Общий вид аппаратуры приведен на рисунке 1.
Вид аппаратуры со стороны нижней панели с указанием мест нанесения знака утверждения типа и заводского номера приведены на рисунке 2. Заводской номер размещается на нижней панели корпуса аппаратуры в буквенно-числовом формате в виде наклейки типографским способом.
Общий вид антенны УКВ приведен на рисунке 3.
Условия эксплуатации аппаратуры не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус аппаратуры.
STEC SV1
STEC SV2
STEC SE Lite
STEC SDi
Рисунок 1 - Общий вид аппаратуры
Места нанесения знака утверждения типа
STEC SE Lite
STEC SV2
Места нанесения заводского номера
STEC SDi

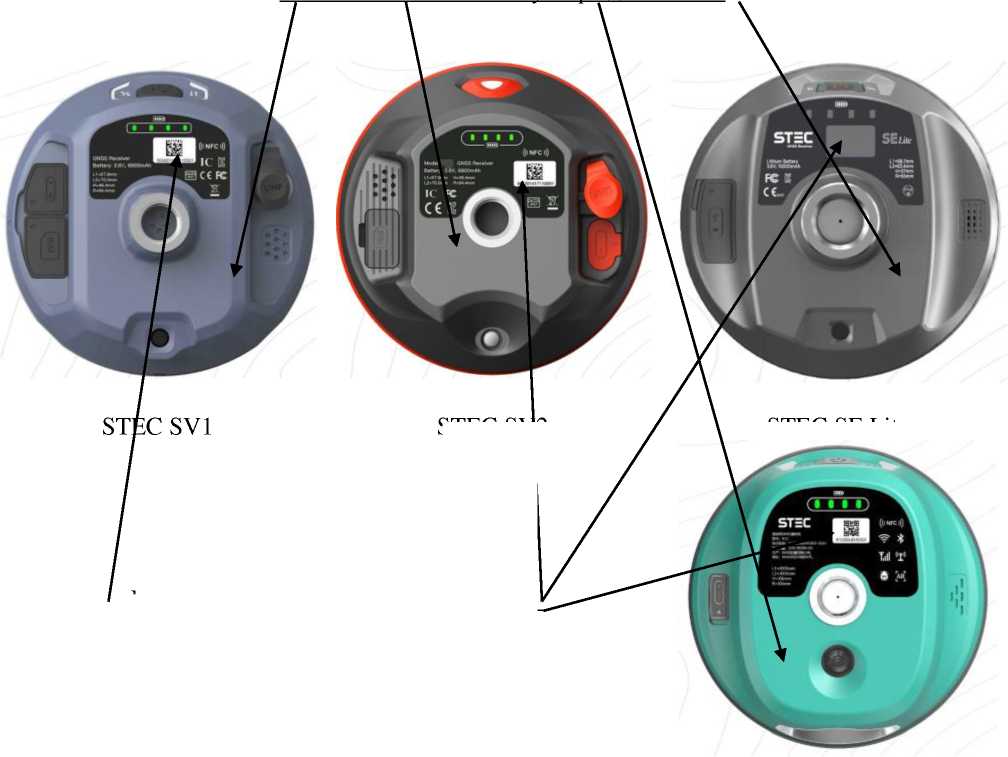

Рисунок 2 - Вид аппаратуры со стороны нижней панели с указанием мест нанесения знака утверждения типа и заводского номера

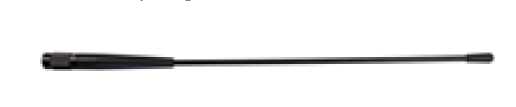

Рисунок 3 - Общий вид антенны УКВ
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций STEC SV1, STEC SV2, STEC SDi и STEC SE Lite |
|
Режим «Статика» 1) Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм:
|
±2^(2,5+0,5^10-6^D) 2) ±2^(5,0+0,5^10-6^d) 2) |
|
Режим «Кинематика с постобработкой» 1) Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм:
|
±2^(3+1^10-6^D+0,6^a) 2) 3) ±2^(5+1^10-6^D+0,6^a) 2) 3) |
|
Режим «Кинематика в реальном времени (RTK)» 1) Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм:
|
±2^(8+1^10-6^D+0,6^a) 2') 3) ±2^(15+1^10-6^D+0,6^a) 2') 3) |
|
Режим «Дифференциальные кодовые измерения» 4) Доверительные границы абсолютной погрешности определения координат (при вероятности 0,95), мм:
|
±2^(400+1^10-6^D) 2) ±2^(800+1^10-6^d) 2) |
| |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение для модификаций | |||
|
STEC SV1 |
STEC SV2 |
STEC SDi |
STEC SE Lite | |
|
Количество каналов |
1408 |
1760 |
1408 |
1408 |
|
Принимаемые сигналы: - ГНСС GPS |
L1C/A, L1C, |
L1C/A, L1P, |
L1C/A, L1C, |
L1C/A, L1C, |
|
L2P, L2C, L5 |
L2P, L2C, L5 |
L2C, L2P, L5 |
L2C, L2P, L5 | |
|
- ГНСС ГЛОНАСС |
L1OF, L2OF |
L1OF, L2OF, |
L1OF, L2OF |
L1OF, L2OF |
|
- ГНСС BEIDOU |
B1, B2, B3 |
L3OC B1, B2, B3 |
B1, B2, B3 |
B1, B2, B3 |
|
- ГНСС GALILEO |
E1, E5A, |
E1, E5A, E5B, |
E1, E5A, |
E1, E5A, E5B, |
|
E5B, E6 |
E5AltBOC, E6 |
E5B, E6 |
E6 | |
|
- SBAS |
L1C/A |
- |
- |
L1C/A |
|
- QZSS |
L1C/A, L1C, |
L1C/A, L2C |
L1C/A, L1C, |
L1C/A, L1C, |
|
L2C, L5 |
L2C, L5 |
L2C, L5 | ||
|
Наименование характеристики |
Значение для модификаций | |||
|
STEC SV1 |
STEC SV2 |
STEC SDi |
STEC SE Lite | |
|
Напряжение внешнего источника питания переменного тока частотой 50 Гц, В |
от 198 до 242 | |||
|
Масса, кг, не более |
0,740 |
0,860 |
1,070 |
0,660 |
|
Габаритные размеры (диаметр хвысота), мм, не более |
128x74 |
132x75 |
130x86 |
108x84 |
|
Диапазон рабочих температур, °С |
от -30 до +65 | |||
