Сведения о средстве измерений: 94037-24 Трансформаторы напряжения

Номер по Госреестру СИ: 94037-24
94037-24 Трансформаторы напряжения
(НФЗМ)

Назначение средства измерений:
Трансформаторы напряжения НФЗМ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в сетях переменного тока частоты 50 Гц класса напряжения 110 кВ с эффективно заземленной нейтралью.

сертификация программного обеспечения

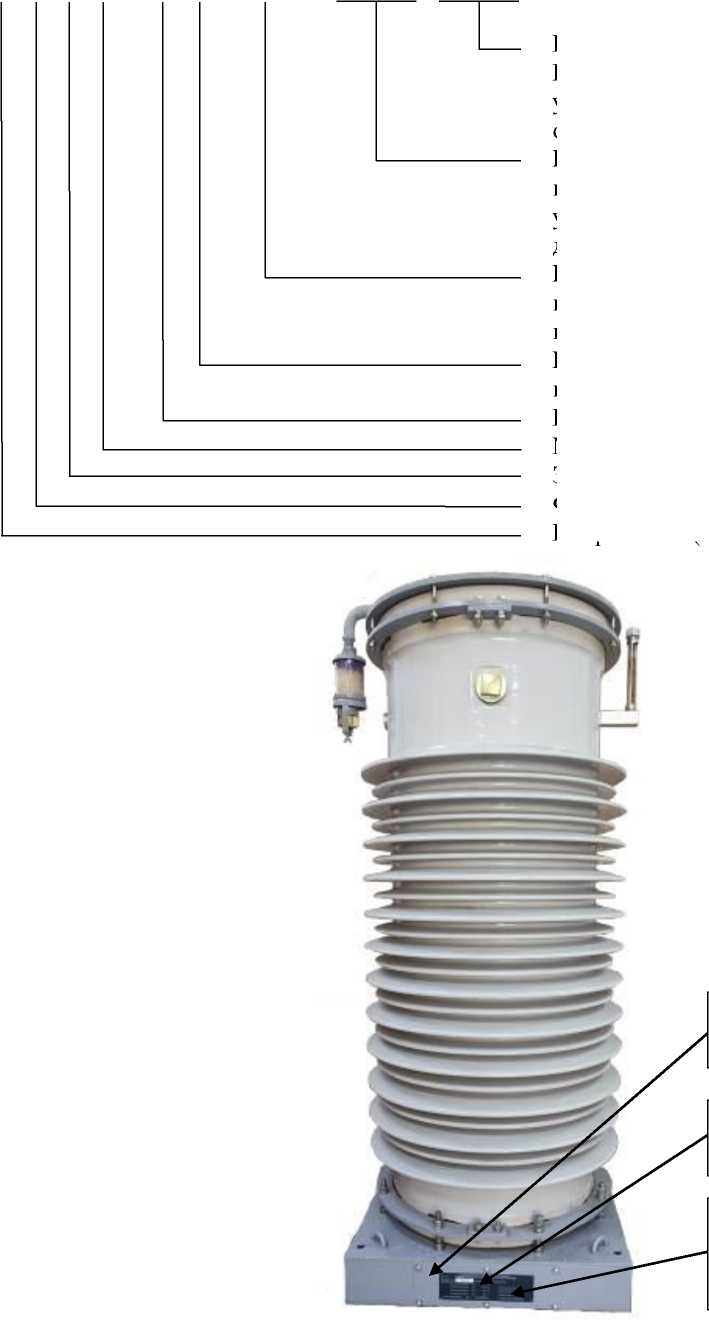

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 13.12.2024
Срок свидетельства - 11.12.2029
Номер записи - 195857
ID в реестре СИ - 1421780
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да

Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2939 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы напряжения (НФЗМ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79519-20

Трансформаторы тока, ТФЗМ 110
Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
80021-20

Трансформаторы тока, ТФЗМ 110Б-УХЛ1
Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
81841-21

Трансформаторы тока, ТФЗМ 110Б-УХЛ1
Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
85641-22

Трансформаторы тока, ТФЗМ 110Б
Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
91567-24

Трансформаторы тока, ТФЗМ 110Б-УХЛ1
Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
94037-24
11.12.2029
Трансформаторы напряжения, НФЗМ
Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург)
ОТ
МП
8 лет

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (НФЗМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы напряжения (НФЗМ)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на табличку технических данных методом термотрансферной печати, на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

раздел 10 «Методика измерений» руководства по эксплуатации ТШМФ.671243.001 РЭ «Трансформаторы напряжения НФЗМ».


Нормативные и технические документы

Нормативные документы, устанавливающие требования средству измерений

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия;

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;

Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;

Технические условия ТУ 27.11.41-007-41732181-2023 «Трансформаторы напряжения серии НФЗМ».

Правообладатель

Общество с ограниченной ответственностью   научно-производственное

предприятие «ИТРАН» (ООО НПП «ИТРАН»)

ИНН 6663052621

Юридический адрес: 620034, г. Екатеринбург, ул. Контролёров, д. 15-Б, оф. 8

Изготовитель

Общество с ограниченной ответственностью   научно-производственное
предприятие «ИТРАН» (ООО НПП «ИТРАН»)
ИНН 6663052621
Адрес: 620034, г. Екатеринбург, ул. Контролёров, д. 15-Б, оф. 8

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 4

Правообладатель

Общество с ограниченной ответственностью   научно-производственное
предприятие «ИТРАН» (ООО НПП «ИТРАН»)
ИНН 6663052621
Юридический адрес: 620034, г. Екатеринбург, ул. Контролёров, д. 15-Б, оф. 8

Принцип действия трансформаторов основан на явлении электромагнитной индукции, заключается в преобразовании напряжения промышленной частоты в напряжение для измерения.

По конструкции трансформаторы представляют собой опорное одноступенчатое устройство. Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Активная часть трансформаторов находится в изоляционной покрышке, заполненной трансформаторным маслом. Крепление фарфоровой покрышки к основанию механическое. Основание трансформаторов представляет собой сварную коробку, в которой расположен клеммник с выводами вторичных обмоток, закрываемый металлической крышкой с целью ограничения доступа к измерительной цепи, и предусматривает возможность пломбирования.

На трансформаторах имеется табличка технических данных с указанием основных технических характеристик.

Трансформаторы выпускаются в двух исполнениях: НФЗМ-110Б и НФЗМ-110В, отличающихся категорией по длине пути утечки внешней изоляции. Структура обозначения трансформаторов приведена в таблице 1. Климатическое исполнение УХЛ, категории размещения 1 по ГОСТ 15150-69.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом термотрансферной печати на табличку трансформаторов.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид трансформаторов, таблички, места нанесения заводского номера, места нанесения знака утверждения типа и места пломбировки представлены на рисунке 1.

Таблица 1 - Структура условного обозначения трансформатора

Н Ф З М - 110 Б/В - УХЛ1 - Х/Х/Х - Y/Y/Y

Внешний вид. Трансформаторы напряжения (НФЗМ), http://oei-analitika.ru

Место нанесения заводского номера

Место пломбировки

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид трансформаторов напряжения НФЗМ с указанием мест пломбирования от несанкционированного доступа, мест нанесения знака утверждения типа и мест нанесения заводского номера

Номинальная вторичная нагрузка, В^А (номинальная вторичная нагрузка указывается для каждой вторичной обмотки через дробь) Класс точности вторичных обмоток измерения и защиты (класс точности указывается для каждой обмотки через дробь)

Климатическое исполнение и категория размещения

по ГОСТ 15150-69

Категория по длине пути утечки внешней изоляции (Б или В) Номинальное напряжение, кВ Маслонаполненный

Заземляемый Фарфор (покрышка)

Напряжения (трансформатор)


Таблица 5 - Комплектность

Наименование

Обозначение

Количество шт./экз.

Трансформатор напряжения

НФЗМ

1

Руководство по эксплуатации

ТШМФ.671243.001 РЭ

1

Паспорт

ТШМФ.671243.001 ПС

1


Таблица 2 -

Наименование характеристики

Значение

Номинальное напряжение, кВ

110

Наибольшее рабочее напряжение, кВ

126

Номинальная частота, Гц

50, 601

Общее число вторичных обмоток

от 3 до 52

Номинальное напряжение первичной обмотки, кВ

110^3

Номинальное напряжение основной вторичной обмотки, В

100^3

Номинальное напряжение дополнительной вторичной обмотки, В

100

Классы точности вторичных обмоток:

  • - для измерения

  • - для защиты

0,2; 0,5; 1,0; 3,0

3P; 6P

Номинальная мощность основной вторичной обмотки (В •А) с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классах точности3: 0,2; 0,5; 1,0; 3,0

от 0 до 1200

Номинальная мощность дополнительной вторичной обмотки (В^А) с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классах точности3: 3P; 6P

  • 1     Только для поставок на экспорт.

  • 2     Количество вторичных обмоток определяется спецификацией заказа;

  • 3     Значения номинальных мощностей нагрузок и классы точности вторичных обмоток определяются спецификацией заказа.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Масса, кг, не более

550

Габаритные размеры, мм, не более:

- длина

600

- ширина

600

- высота

1560

Нижнее рабочее и верхнее рабочее значение температуры окружающего воздуха, °С

от - 60 до + 45

Относительная влажность воздуха, %, при плюс 20 °С

80

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы трансформаторов, лет

30

Средняя наработка до отказа, ч

40^105
