Назначение средства измерений:
Термометры биметаллические BOT15 R1 (далее по тексту - термометры) предназначены для измерений температуры масла силовых трансформаторов и для сигнализации превышения пороговых значений температуры.

Внешний вид.
Термометры биметаллические
Рисунок № 1

Внешний вид.
Термометры биметаллические
Рисунок № 2

Внешний вид.
Термометры биметаллические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта на термометр типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия «iNCi TRANSFORMATOR AKSESUARLARI SAN. VE TiC. A.§.», Турция.
Правообладатель«iNCi TRANSFORMATOR AKSESUARLARI SAN. VE TIC. A.§.», Турция Адрес: Qinardere Mah. Ozgelik Sok. No: 18 Pendik, ISTANBUL
Телефон/факс: +90 535 108 85 43
E-mail: emre@inctransfo.com
Web-сайт: www.inctransfo.com
Изготовитель
«iNCi TRANSFORMATOR AKSESUARLARI san. VE Tic. A.§.», Турция Адрес: Qmardere Mah. Gzceiik Sok. No: 18 Pendik, ISTANBULТелефон/факс: +90 535 108 85 43
E-mail: emre@inctransfo.com
Web-сайт: www.inctransfo.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«iNCi TRANSFORMATOR AKSESUARLARI SAN. VE TIC. A.§.», Турция Адрес: Qinardere Mah. Ozgelik Sok. No: 18 Pendik, ISTANBULТелефон/факс: +90 535 108 85 43
E-mail: emre@inctransfo.com
Web-сайт: www.inctransfo.com
Принцип действия термометров основан на различии температурных коэффициентов линейного расширения двух прочно соединенных между собой металлов, образующих биметаллическую спираль. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей значение измеряемой температуры по шкале термометра.
Термометры конструктивно состоят из круглого корпуса со съёмной крышкой, в котором размещены: циферблат, закрытый пластиковым защитным экраном, кинематический механизм со стрелкой и указателями электроконтактов, биметаллического спирального термочувствительного элемента, помещённого в защитную трубку (термобаллон), которая жестко прикреплена к корпусу. Внутри корпуса термометра также размещены клеммы для подключения сигнализирующих устройств (электроконтактов - два нормально открытых контакта) и кабеля заземления.
Термометры имеют аксиальное (осевое) исполнение. Корпус изготавливается из алюминиевого сплава с покрытием порошковой краской. Термобаллон изготавливается из латуни. Термометры относятся к показывающим стрелочным приборам погружного типа. Монтаж термометров на объектах измерений осуществляется с помощью штуцеров.
Фотографии общего вида термометров биметаллических BOT15 R1 с указанием места нанесения заводского номера приведены на рисунке 1. Цветовая гамма корпуса термометра может отличаться от приведенной на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус термометра.
Конструкция термометров не предусматривает нанесение знака поверки на средство измерений. Пломбирование термометров не предусмотрено.

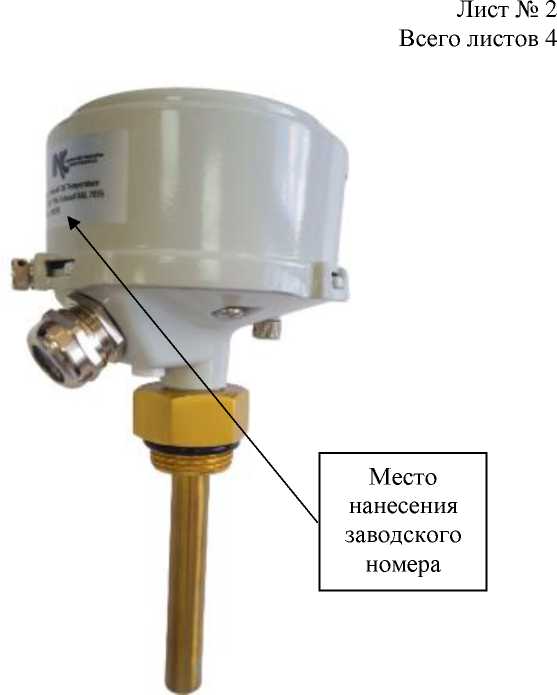

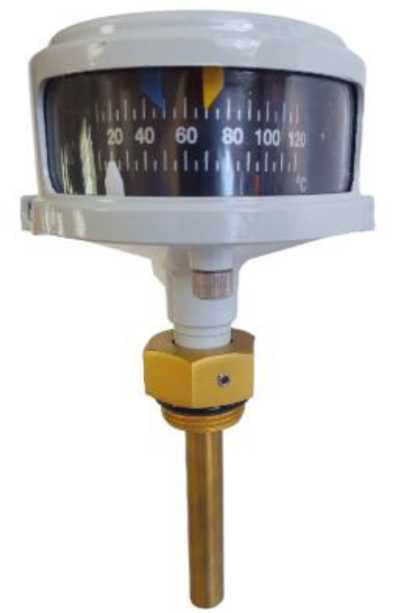

Рисунок 1 - Общий вид термометров биметаллических ВОТ15 R1 с указанием мест нанесения заводского номера
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термометр биметаллический |
ВОТ15 R1 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Метрологические и основные технические характеристики термометров биметаллических ВОТ15 R1 приведены в таблицах 1 и 2.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от +10 до +120 |
|
Пределы допускаемой абсолютной погрешности измерений температуры (Л)(1), °С - в диапазоне от +10 до +60 °С включ.: |
±5,0 |
|
- в диапазоне от +60 до +90 °С включ.: |
±7,0 |
|
- в диапазоне св. +90 °С: |
±10,0 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализирующего устройства, (Л), °С - в диапазоне от +10 до +90 °С включ.: |
±10,0 |
|
- в диапазоне св. +90 °С: |
±15,0 |
|
Примечание: (1) - Вариация показаний термометра и срабатывания сигнализирующего устройства | |
|
не превышает значений допускаемой абсолютной погрешности. | |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Цена деления шкалы, °С |
5,0 |
|
Параметры электрического питания электроконтактов: - напряжение питания постоянного или переменного тока, В, не более |
250 |
|
- сила переменного тока (при постоянном напряжении), А, не более |
5 |
|
- сила постоянного тока (при переменном напряжении), А, не более |
0,2 |
|
Габаритные размеры корпуса (В^Ш), мм, не более |
120x123 |
|
Диаметр термобаллона, мм, не более |
15 |
|
Длина термобаллона, мм |
111 |
|
Масса термометра, г, не более |
650 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -40 до +60 |
|
- относительная влажность воздуха, % |
до 98 |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч |
40 ООО |
