Номер по Госреестру СИ: 94046-24
94046-24 Преобразователи температуры
(444)
Назначение средства измерений:
Преобразователи температуры предназначены для измерений и термопреобразователей сопротивления преобразователей (далее по тексту - ТП), а виде напряжения постоянного тока и активного сопротивления, в унифицированный аналоговый сигнал силы постоянного тока, а так же в цифровые сигналы для передачи по протоколам HART, Foundation Fieldbus и Profibus PA.
444 (далее по тексту - преобразователи, ИП) преобразований сигналов, поступающих от (далее по тексту - ТС), термоэлектрических так же от других устройств с выходным сигналом в и активного сопротивления,

Внешний вид.
Преобразователи температуры
Рисунок № 1

Внешний вид.
Преобразователи температуры
Рисунок № 2

Внешний вид.
Преобразователи температуры
Рисунок № 3
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО) установленное в энергонезависимую память электронного модуля на заводе-изготовителе во время производственного цикла. ПО не может быть модифицировано или обновлено в процессе эксплуатации. Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение для модификации: | ||||
|
444 - 1H |
444 - 6H |
444 - 3H с цифровым сигналом: | |||
|
HART |
Foundation Fieldbus |
Profibus PA | |||
|
Идентификационное наименование ПО |
недоступен | ||||
|
Номер версии (идентификационный номер) ПО, не ниже |
недоступен |
1.ХХ 1) |
7.хх.ххх1) |
2.хх.ххх1) |
1.х.ххх1) |
|
Цифровой идентификатор ПО |
недоступен | ||||
Где переменная в «х» - цифровое значение от «0» до «9» это идентификационный номер текущей версии служебной части ПО и не является идентификатором метрологически значимой части ПО.
Знак утверждения типа
Знак утверждения типананосится на табличку, прикреплённую к корпусу преобразователя, методом гравировки, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2.5 «Устройство и работа преобразователя температуры» руководства по эксплуатации ПТ.444.РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Q/XB 78043-2020 «Преобразователи температуры 444. Стандарт предприятия XIYI CO., LTD. Техническая документация изготовителя.»
ПравообладательXIYI CO., LTD., Китай
Адрес: No.229, Daqing Road, Xi'an, Shaanxi, Китай
Испытательный центр
ответственностью«ПРОММАШ ТЕСТ»
Общество с ограниченной (ООО «ПРОММАШ ТЕСТ»)
Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Принцип действия преобразователей основан на преобразовании сигнала от первичного термопреобразователя или Ом/мВ-устройства в унифицированный выходной сигнал силы постоянного тока от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART, а так же в цифровые сигналы промышленных сетей Foundation Fieldbus и Profibus PA.
Сигнал с подключенного первичного преобразователя поступает на вход ИП, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал силы постоянного тока или аналоговый сигнал, на который накладывается цифровой сигнал по протоколу HART, а также в цифровой сигнал протокола
Foundation Fieldbus и Profibus PA. Характеристики источника входных сигналов и необходимые для параметрирования измерительного преобразователя данные фиксируются в энергонезависимой памяти ИП.
Преобразователи конструктивно выполнены в цилиндрическом алюминиевом или стальном ударопрочном корпусе (закрываются резьбовыми крышками и имеют резьбовые отверстия для присоединения кабельного ввода и переходной муфты, через которую подключается первичный термопреобразователь, а также внутренний и внешний зажимы заземления). Корпус для модификации 444 - 3H может комплектоваться с цифровым индикатором. Внутри корпуса преобразователей размещен электронный модуль (с микропроцессором) с расположенными на нем клеммами для подачи напряжения питания, подключения входного и выходного сигналов. Корпус преобразователей окрашивается в цвет по заказу заказчика.
Преобразователи могут работать с ТС и ТП, номинальные статические характеристики преобразований (НСХ) которых указаны в таблице 2, а также с преобразователями, имеющими на выходе сигналы в виде электрического сопротивления или электрического напряжения постоянного тока.
Преобразователи выпускаются в трёх модификациях 444 - 1H, 444 - 3H и 444 - 6H, отличающихся метрологическими характеристиками, представленными в таблице 2 и 3, а также конструктивными исполнениями и типом выходного сигнала.
Модификация 444 - 1H имеет аналоговый выходной сигнал силы постоянного тока. Модификация 444 - 6H имеет аналоговый выходной сигнал силы постоянного тока и цифровой сигнал по протоколу HART. Модификация 444 - 3H имеет аналоговый выходной сигнал силы постоянного тока, цифровой сигнал HART-протокола, а также цифровые сигналы промышленных сетей Foundation Fieldbus и Profibus PA (в зависимости от заказа).
Преобразователи, в зависимости от исполнения, имеют вид взрывозащиты «искробезопасная цепь» и «взрывонепроницаемая оболочка».
В зависимости от технических и метрологических характеристик преобразователи имеют различные конструктивные исполнения модификаций. Идентификатор конструктивного исполнения модификации преобразователей указывается в виде буквенно-цифрового кода на маркировочной табличке и имеет структуру, вида:
где переменные «X»:
-
1 - вид модификации изделия по типу выходного сигнала: «1Н» - аналоговый выходной
сигнал; «3Н» - аналоговый выходной сигнал силы постоянного тока и цифровой сигнал по протоколу HART или коммуникация по полевой шине Foundation Fieldbus / Profibus PA (действительное указывается в паспорте); «6H» - аналоговый выходной сигнал силы постоянного тока и цифровой сигнал по протоколу HART;
-
2 - тип настроенного входного сигнала: «RL», «TK», «TN», «TE», «TS», «TR», «TB», «TT»,
«TJ», «MV», «OM»;
-
3 - режимы уровня сигнализации состояний технологического процесса: «U», «D», «N»;
-
4 - материал корпуса: «А» - алюминиевые сплавы; «B» - стальной;
-
5 - наличие стержневой защитной арматуры: «1» - отсутствует; «2» - имеется;
-
6 - вид во взрывозащищенном исполнении: DA - взрывозащищенное исполнение с видом
взрывозащиты «db»; FA - взрывозащищенное исполнение с видом взрывозащиты «ia».
Подробное описание и расшифровка значений идентификатора модификаций приведены в эксплуатационной документации.
Серийный номер в виде буквенно-цифрового кода (состоящего из комбинации букв латинского алфавита и арабских цифр) наносится методом гравировки на маркировочную табличку, прикреплённую к корпусу преобразователя, в соответствии с рисунком 1.
Общий вид преобразователей представлены на рисунке 2. Пломбирование преобразователей не предусмотрено.
Конструкция ИП не предусматривает нанесение знака поверки на корпус преобразователя.

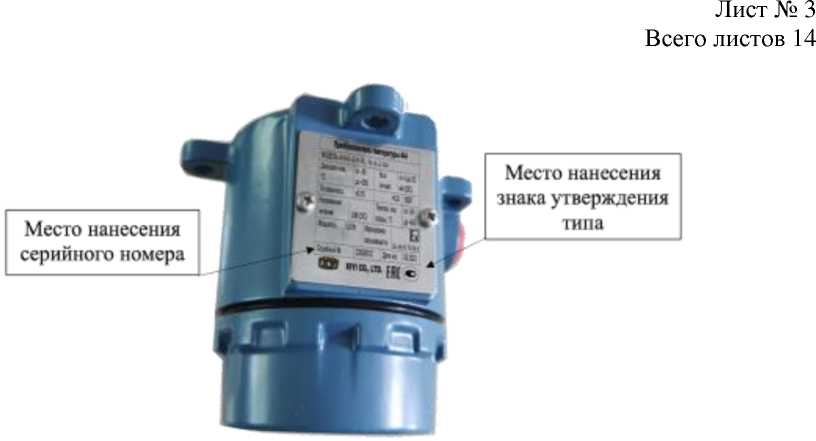

Рисунок 1 - Маркировочная табличка с местом нанесения заводского номера и знака утверждения типа

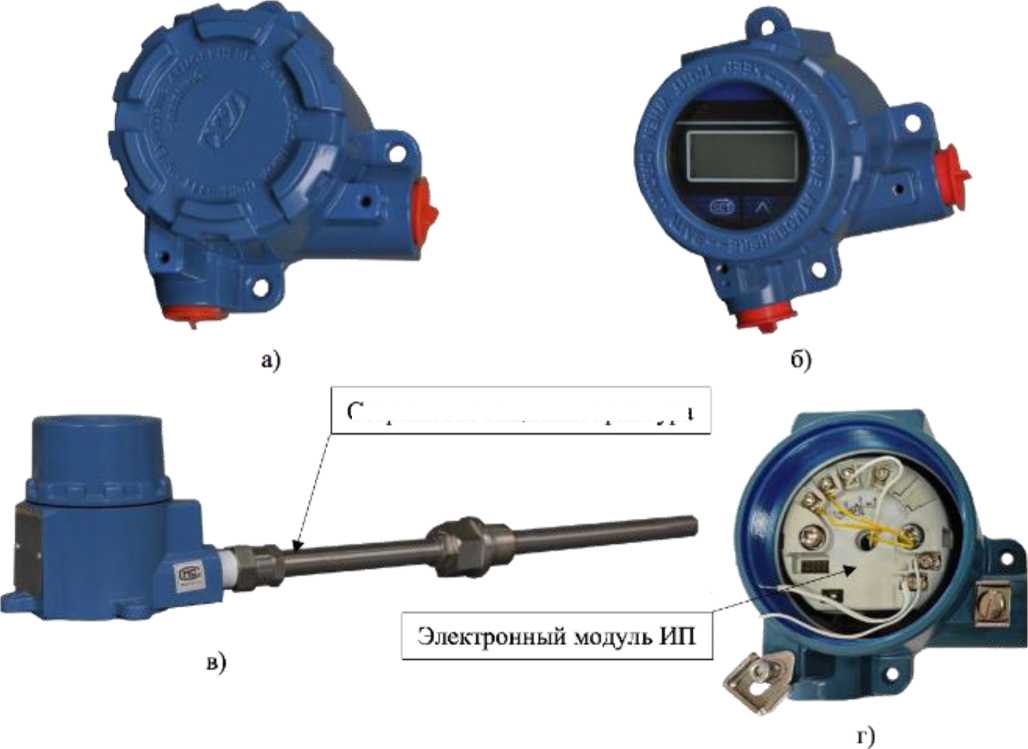

Рисунок 2 - Общий вид преобразователей:
а) модификации 444 - 1H, 444 - 3H, 444 - 6H в корпусе; б) модификации 444 - 3H в корпусе с цифровым индикатором;
в) модификации 444 - 1H, 444 - 3H, 444 - 6H в корпусе со стержневой защитной арматурой для ТС или ТП;
г) внешний вид электронного модуля ИП (внутри корпуса).
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Преобразователь температуры |
444 1) |
1 шт. |
|
Руководство по эксплуатации 2) |
ПТ.444.РЭ |
1 шт. |
|
Паспорт |
ПТ.444.ПС |
1 шт. |
|
Комплект монтажных принадлежностей и (или) запасных частей |
- |
в соответствии с заказом |
| ||
Метрологические характеристики представлены в таблицах 2 - 3, технические характеристики приведены в таблице 4.
Таблица 2 -
|
Наименование характеристик |
Значение |
|
Преобразователи модификации 444 - 1H | |
|
Диапазон измерений: | |
|
- температуры, °C: | |
|
- типы НСХ преобразований входных сигналов подключаемых рабочих | |
|
термопреобразователей сопротивления 1): | |
|
- Pt100 (а = 0,00385 °C-1) |
от -200 до +850 |
|
- 100П (а = 0,00391 °C-1) [Pt100 (а = 0,00391 °C-1)] 3) |
от -200 до +550 |
|
- 10М (а = 0,00428 °C-1) [Cu10 (а = 0,00428 °C-1)] 3) |
от -50 до +250 |
|
- 120Н (а = 0,00617 °C-1) [Ni120 (а = 0,00617 °C-1)] 3) |
от -70 до +300 |
|
- типы НСХ преобразований входных сигналов подключаемых рабочих | |
|
термоэлектрических преобразователей 2): | |
|
- типа K |
от -180 до +1372 |
|
- типа N |
от -200 до +1300 |
|
- типа S |
от 0 до +1768 |
|
- типа R |
от 0 до +1768 |
|
- типа B |
от +100 до +1820 |
|
- типа J |
от -180 до +760 |
|
- электрического сопротивления постоянного тока | |
|
(2-, 3-, 4-проводной омический ввод), Ом |
от 0 до 2000 |
|
Минимальный диапазон измерений 4): | |
|
- температуры, °C: | |
|
- типы НСХ преобразований входных сигналов подключаемых рабочих | |
|
термопреобразователей сопротивления 1): | |
|
- Pt100 (а = 0,00385 °C-1); |
25 |
|
- 100П (а = 0,00391 °C-1) [Pt100 (а = 0,00391 °C-1)] 3); |
25 |
|
- 10М (а = 0,00428 °C-1) [Cu10 (а = 0,00428 °C-1)] 3); |
25 |
|
- 120Н (а = 0,00617 °C-1) [Ni120 (а = 0,00617 °C-1)] 3) |
25 |
|
- типы НСХ преобразований входных сигналов подключаемых рабочих | |
|
термоэлектрических преобразователей 2): | |
|
- типа: K; N; S; R; B; J |
25 |
|
Наименование характеристик |
Значение |
|
Преобразователи модификации 444 - 1H | |
|
Минимальный диапазон измерений 4): | |
|
- электрического сопротивления постоянного тока, Ом |
20 |
|
Преобразователи модификации 444 - 3H | |
|
Диапазон измерений: - температуры, °C: | |
|
- типы НСХ преобразований входных сигналов подключаемых рабочих | |
|
термопреобразователей сопротивления 1): - Pt100 (а = 0,00385 °C-1) |
от -200 до +850 |
|
- Pt200 (а = 0,00385 °C-1) |
от -200 до +850 |
|
- Pt500 (а = 0,00385 °C-1) |
от -200 до +850 |
|
- Pt1000 (а = 0,00385 °C-1) |
от -200 до +300 |
|
- 100П (а = 0,00391 °C-1) [Pt100 (а = 0,00391 °C-1)] 3) |
от -200 до +550 |
|
- типы НСХ преобразований входных сигналов подключаемых рабочих термоэлектрических преобразователей 2): | |
|
- типа K |
от -180 до +1372 |
|
- типа N |
от -200 до +1300 |
|
- типа E |
от -50 до +1000 |
|
- типа S |
от 0 до +1768 |
|
- типа R |
от 0 до +1768 |
|
- типа B |
от +100 до +1820 |
|
- типа T |
от -200 до +400 |
|
- типа J |
от -180 до +760 |
|
- электрического сопротивления постоянного тока (2-, 3-, 4-проводной омический ввод), Ом |
от 0 до 2000 |
|
- электрического напряжения постоянного тока, мВ |
от -10 до 100 |
|
Минимальный диапазон измерений 4): - температуры, °C: | |
|
- типы НСХ преобразований входных сигналов подключаемых рабочих термопреобразователей сопротивления 1): | |
|
- Pt100 (а = 0,00385 °C-1) |
10 |
|
- Pt200 (а = 0,00385 °C-1) |
10 |
|
- Pt500 (а = 0,00385 °C-1) |
10 |
|
- Pt1000 (а = 0,00385 °C-1) |
10 |
|
- 100П (а = 0,00391 °C-1) [Pt100 (а = 0,00391 °C-1)] 3) |
10 |
|
- типы НСХ преобразований входных сигналов подключаемых рабочих термоэлектрических преобразователей 2): | |
|
- типа: K; N; S; R; B; J; E; T |
25 |
|
- электрического сопротивления постоянного тока, Ом |
20 |
|
- электрического напряжения, мВ |
3 |
|
Наименование характеристик |
Значение |
|
Преобразователи модификации 444 - 6H | |
|
Диапазон измерений: | |
|
- температуры, °C: | |
|
- типы НСХ преобразований входных сигналов подключаемых | |
|
рабочих термопреобразователей сопротивления) 1): | |
|
- Pt100 (а = 0,00385 °C-1) |
от -200 до +850 |
|
- Pt200 (а = 0,00385 °C-1) |
от -200 до +850 |
|
- Pt500 (а = 0,00385 °C-1) |
от -200 до +850 |
|
- Pt1000 (а = 0,00385 °C-1) |
от -200 до +300 |
|
- 100П (а = 0,00391 °C-1) [Pt100 (а = 0,00391 °C-1)] 3) |
от -200 до +550 |
|
- 10М (а = 0,00428 °C-1) [Cu10 (а = 0,00428 °C-1)] 3) |
от -50 до +250 |
|
- 120Н (а = 0,00617 °C-1) [Ni120 (а = 0,00617 °C-1)] 3) |
от -70 до +300 |
|
- типы НСХ преобразований входных сигналов подключаемых | |
|
рабочих термоэлектрических преобразователей 2): | |
|
- типа K |
от -180 до +1372 |
|
- типа N |
от -200 до +1300 |
|
- типа E |
от -50 до +1000 |
|
- типа S |
от 0 до +1768 |
|
- типа R |
от 0 до +1768 |
|
- типа B |
от +100 до +1820 |
|
- типа T |
от -200 до +400 |
|
- типа J |
от -180 до +760 |
|
- электрического сопротивления постоянного тока (2-, 3-, 4-проводной | |
|
омический ввод), Ом |
от 0 до 2000 |
|
- электрического напряжения постоянного тока, мВ |
от -10 до 100 |
|
Минимальный диапазон измерений 4): | |
|
- температуры, °C: | |
|
- типы НСХ преобразований входных сигналов подключаемых рабочих | |
|
термопреобразователей сопротивления 1): | |
|
- Pt100 (а = 0,00385 °C-1) |
10 |
|
- Pt200 (а = 0,00385 °C-1) |
10 |
|
- Pt500 (а = 0,00385 °C-1) |
10 |
|
- Pt1000 (а = 0,00385 °C-1) |
10 |
|
- 100П (а = 0,00391 °C-1) [Pt100 (а = 0,00391 °C-1)] 3) |
10 |
|
- 10М (а = 0,00428 °C-1) [Cu10 (а = 0,00428 °C-1)] 3) |
10 |
|
- 120Н (а = 0,00617 °C-1) [Ni120 (а = 0,00617 °C-1)] 3) |
10 |
|
- типы НСХ преобразований входных сигналов подключаемых рабочих | |
|
термоэлектрических преобразователей 2): | |
|
- типа: K; N; S; R; B; J; E; T |
25 |
|
- электрического сопротивления постоянного тока, Ом |
20 |
|
- электрического напряжения, мВ |
3 |
|
1) Типы НСХ термопреобразователей сопротивления по ГОСТ 6651-2009. | |
|
2) Типы НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001. | |
|
3) Дополнительное обозначение НСХ, принятое изготовителем. | |
|
4) Минимальная допустимая алгебраическая разность между значениями верхнего и нижнего | |
|
предела измерений. | |
Таблица 3 -
ы
|
Наименование характеристик |
Значение характеристики для преобразователей температуры, модификации: | |||||
|
444 - 1H |
444 - 3H |
444 - 6H | ||||
|
Пределы допускаемой основной погрешности измерений и преобразований в значения температуры сигналов от: - подключаемых термопреобразователей сопротивления с НСХ 1): |
А 4), °C |
X 4), % |
л 5) ААЦП , °C |
ХцАП 5), % |
Л 4), °C |
X 4), % |
|
- Pt100 (а = 0,00385 °C-1) |
±0,3 |
±0,15 |
±0,15 |
±0,05 |
±0,2 |
±0,1 |
|
- Pt200 (а = 0,00385 °C-1) |
- |
- |
±0,27 |
±0,05 |
±1,17 |
±0,1 |
|
- Pt500 (а = 0,00385 °C-1) |
- |
- |
±0,19 |
±0,05 |
±0,47 |
±0,1 |
|
- Pt1000 (а = 0,00385 °C-1) |
- |
- |
±0,19 |
±0,05 |
±0,23 |
±0,1 |
|
- 100П (а = 0,00391 °C-1) [Pt100 (а = 0,00391 °C-1)] 3) |
±0,3 |
±0,15 |
±0,2 |
±0,05 |
±0,2 |
±0,1 |
|
- 10М (а = 0,004274 °C-1) [Cu10 (а = 0,004274 °C-1)] 3) |
±3,0 |
±0,15 |
- |
- |
±2,0 |
±0,1 |
|
- 120Н (а = 0,00617 °C-1) [Ni120 (а = 0,00617 °C-1)] 3) |
±0,2 |
±0,15 |
- |
- |
±0,16 |
±0,1 |
|
- подключаемых термоэлектрических преобразователей с НСХ 2)’ 6): |
А 4), °C |
X 4), % |
Л 5) ААЦП , °C |
ХцАП 5), % |
Л 4), °C |
X 4), % |
|
- типа B |
±2,3 |
±0,15 |
±3,0 (в диапазоне от +100 °C до +300 °C включ.); ±0,77 (в диапазоне св. +300 °C до+1820 °C) |
±0,05 |
±3,0 (в диапазоне от +100 °C до +300 °C включ.); ±1,50 (в диапазоне св. +300 °C до+1820 °C) |
±0,1 |
|
- типа E |
- |
- |
±0,2 |
±0,05 |
±0,4 |
±0,1 |
|
- типа J |
±0,8 |
±0,15 |
±0,35 |
±0,05 |
±0,5 |
±0,1 |
|
- типа K |
±0,8 |
±0,15 |
±0,7 (в диапазоне от -180 °C до -90 °C включ.); ±0,5 (в диапазоне св. -90 °C до +1372 °C) |
±0,05 |
±0,5 (в диапазоне от -180 °C до -130 °C включ.); ±0,7 (в диапазоне св. -130 °C до -90 °C включ.); ±0,5 (в диапазоне св. -90 °C до +1372 °C) |
±0,1 |
|
Наименование характеристик |
Значение характеристики для преобразователей температуры, модификации: | |||||
|
444 - 1H |
444 - 3H |
444 - 6H | ||||
|
Пределы допускаемой основной погрешности измерений и преобразований в значения температуры сигналов от: - подключаемых термоэлектрических преобразователей с НСХ 2), 6): |
А 4), °C |
X 4), % |
л 5) ААЦП , °C |
ХцАП 5), % |
А 4), °C |
X 4), % |
|
- типа N |
±1,2 |
±O,15 |
±O,5 |
±O,O5 |
±O,8 |
±O,1 |
|
- типа R |
±1,8 |
±O,15 |
±O,75 |
±O,O5 |
±1,2 |
±O,1 |
|
- типа S |
±1,5 |
±O,15 |
±O,7 |
±O,O5 |
±1,O |
±O,1 |
|
- типа T |
- |
- |
±O,35 |
±O,O5 |
±O,5 |
±O,1 |
|
Пределы допускаемой основной погрешности измерений электрического напряжения постоянного тока: |
- |
- |
ААЦП 5), мВ |
ХцАП 5), % |
А 4), мВ |
X 4), % |
|
±O,O15 |
±O,O5 |
±O,O3 |
±O,1 | |||
|
Пределы допускаемой основной погрешности измерений электрического сопротивления постоянного тока: |
А 4), Ом |
X 4), % |
ААЦП 5), Ом |
ХцАП 5), % |
А 4), Ом |
X 4), % |
|
±1,1 |
±O,15 |
±O,45 |
±O,O5 |
±O,7 |
±O,1 | |
|
Пределы допускаемой дополнительной погрешности измерений и преобразований входных сигналов, вызванной влиянием температуры окружающего воздуха (среды) в рабочем диапазоне температур, на каждый 1 °С, от: - подключаемых термопреобразователей сопротивления с НСХ 1): |
А 4), °C |
X 4), % |
л 5) ААЦП , °C |
ХцАП 5), % |
А 4), °C |
X 4), % |
|
- Pt10O (а = 0,00385 °C-1) |
±O,OO9 |
±O,OO6 |
±O,OO3 |
±O,OO1 |
±O,OO6 |
±O,OO4 |
|
- Pt200 (а = 0,00385 °C-1) |
- |
- |
±O,OO4 |
±O,OO1 |
±O,O18 |
±O,OO4 |
|
- Pt5OO (а = 0,00385 °C-1) |
- |
- |
±O,OO3 |
±O,OO1 |
±O,O18 |
±O,OO4 |
|
- PtlOOO (а = 0,00385 °C-1) |
- |
- |
±O,OO3 |
±O,OO1 |
±O,O1 |
±O,OO4 |
|
- lOOn (а = 0,00391 °C-1) [PtlOO (а = 0,00391 °C-1)] 3) |
±O,OO9 |
±O,OO6 |
±O,OO5 |
±O,OO2 |
±O,OO6 |
±O,OO4 |
|
- 1OM (а = 0,00428 °C-1) [Cu10 (а = 0,00428 °C-1)] 3) |
±O,O9 |
±O,OO6 |
- |
- |
±O,O6 |
±O,OO4 |
|
- 12OH (а = 0,00617 °C-1) [Ni120 (а = 0,00617 °C-1)] 3) |
±O,OO6 |
±O,OO6 |
- |
- |
±O,OO4 |
±O,OO4 |
|
Наименование характеристик |
Значение характеристики для преобразователей температуры, модификации: | |||||
|
444 - 1H |
444 - 3H |
444 - 6H | ||||
|
Пределы допускаемой дополнительной погрешности измерений и преобразований входных сигналов, вызванной влиянием температуры окружающего воздуха (среды) в рабочем диапазоне температур, на каждый 1 °С, от: - подключаемых термоэлектрических преобразователей с НСХ 2): |
А 4), °C |
X 4), % |
А 5), ААЦП , °C |
ХцАП 5), % |
А 4), °C |
X 4), % |
|
- типа B |
±0,084 |
±0,006 |
±[0,054-(0,О11% (t°-100))] (в диапазоне от 100 °C до 300 °C включ.); ±[0,032-(0,0025 % (t°-300))] (в диапазоне св. +300 °C до +1000 °C включ.); ±0,014 (в диапазоне св. +1000 °C); |
±0,001 |
±0,056 |
±0,004 |
|
- типа E |
- |
- |
±[0,005+(0,00043 % от | t°|)] |
±0,001 |
±0,016 |
±0,004 |
|
- типа J |
±0,03 |
±0,006 |
±[0,0054+(0,0029 % от t°)] (в диапазоне t° > 0 °C); ±[0,0054+(0,0025 % от | t°|)] (в диапазоне t° < 0 °C) |
±0,001 |
±0,016 |
±0,004 |
|
- типа K |
±0,03 |
±0,006 |
±[0,0061+(0,00054 % от t°)] (в диапазоне t° > 0 °C); ±[0,0061+(0,0025% от | t°|)] (в диапазоне t° < 0 °C) |
±0,001 |
±0,02 |
±0,004 |
|
- типа N |
±0,03 |
±0,006 |
±[0,0068+(0,00036 %о от t°)] |
±0,001 |
±0,02 |
±0,004 |
|
- типа R и S |
±0,09 |
±0,006 |
±0,016 (в диапазоне t° > 200 °C); ±[0,023-(0,0036 % от t°)] (в диапазоне t° < 200 °C) |
±0,001 |
±0,06 |
±0,004 |
|
- типа T |
- |
- |
±0,0064 (в диапазоне t° > 0 °C); ±[0,0064-(0,0043 % от | t°|)] (в диапазоне t° < 0 °C) |
±0,001 |
±0,02 |
±0,004 |
Продолжение таблицы 3
|
Наименование характеристик |
Значение характеристики для преобразователей температуры, модификации: | |||||
|
444 - |
1H |
444 |
- 3H |
444 - 6H | ||
|
Пределы допускаемой дополнительной погрешности измерений электрического сигнала напряжения постоянного тока, вызванной влиянием температуры окружающего воздуха (среды) в рабочем диапазоне температур, на каждый 1 °С: |
- |
- |
ЛАцП 5), мВ |
ХцАП 5), % |
Л 4), мВ |
X 4), % |
|
±0,0005 |
±0,001 |
±0,001 |
±0,004 | |||
|
Пределы допускаемой дополнительной погрешности измерений электрического сигнала сопротивления постоянного тока, вызванной влиянием температуры окружающего воздуха (среды) в рабочем диапазоне температур, на каждый 1 °С: |
Л 4), Ом |
X 4), % |
ЛАцП 5), Ом |
ХцАП 5), % |
Л 4), Ом |
X 4), % |
|
±0,042 |
±0,009 |
±0,0084 |
±0,001 |
±0,028 |
±0,004 | |
-
1) Типы НСХ термопреобразователей сопротивления по ГОСТ 6651-2009.
-
2) Типы НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001.
-
3) Дополнительное обозначение НСХ, принятое изготовителем.
-
4) Выбирают максимальное значение между пределом абсолютной погрешности и рассчитанным значением допускаемой приведенной погрешности от диапазона измерений.
-
5) Пределы основной абсолютной погрешности ИП с выходным аналоговым сигналом от 4 до 20 мА равна алгебраической сумме пределов (приводится к абсолютному виду) основной абсолютной погрешности измерений и преобразований входных сигналов (Лацп) и предела основной приведенной погрешности преобразований цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока (Хцап). Пределы основной абсолютной погрешности ИП с выходным сигналом на основе цифрового протокола равны пределам основной абсолютной погрешности измерений и преобразований входных сигналов (ЛАцП). Пределы дополнительной абсолютной погрешности ИП с выходным аналоговым сигналом
от 4 до 20 мА равна алгебраической сумме пределов (приводится к абсолютному виду) дополнительной абсолютной погрешности измерений и преобразований входных сигналов (ЛАцП) и предела дополнительной приведенной погрешности преобразований цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока (Хцап). Пределы дополнительной абсолютной погрешности ИП с выходным сигналом на основе цифрового протокола равны пределам дополнительной абсолютной погрешности измерений и преобразований входных сигналов (ЛАцП).
-
6) Пределы допускаемой суммарной абсолютной погрешности для преобразователей термоэлектрических (Лтп£,°С), вычисляются по формуле: (Лтп£ = ±(|Л1|+|Л2|), где:
Л1 - предел допускаемой основной абсолютной погрешности измерений и преобразований в значения температуры сигналов, °С;
Л2 - предел допускаемой основной абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равной ±0,5 °С.
Примечания:
-
1. Введены следующие обозначения:
а - номинальное значение температурного коэффициента, °С-1; t° - измеренное значение температуры (абсолютное), °С. Д, Дацп - пределы абсолютной погрешности измерений и преобразований, еС, мВ, Ом; X, ХцАп - пределы приведенной погрешности от диапазона измерений и преобразований, %
-
2. Основная и дополнительная погрешности измерений и преобразований входных сигналов суммируются алгебраически.
Таблица 4 - Технические
|
Наименование характеристики |
Значение |
|
Выходной цифровой сигнал 4) |
HART1); Foundation fieldbus2), Profibus PA2) Дисплей 2)’7) |
|
Параметры унифицированного выходного аналогового сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Напряжение питания постоянного тока, В
|
от 12 до 35 от 12,0 до 42,4 |
|
Условия эксплуатации:
|
от -40 до +80 95 98 от 84,0 до 106,7 |
|
Нормальные условия измерений:
|
от +18 до +28 80 |
|
Габаритные размеры корпуса 4)’ 6, ширина х высота х длина, мм, не более |
150 х 150 х 150 |
|
Масса 4)’ 6), кг, не более |
8 |
|
Маркировка взрывозащиты: |
1Ex db IIC T6 Gb X; 1Ex ia IIB T6 T4 Gb X |
| |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
87 600 |
