Номер по Госреестру СИ: 94048-24
94048-24 Трансформатор напряжения
(JDQXF-220)
Назначение средства измерений:
Трансформатор напряжения JDQXF-220 (далее по тексту - трансформатор напряжения) предназначен для передачи сигнала измерительной информации средствам измерений, счетчикам, устройствам защиты и управления в сетях трёхфазного переменного тока частотой 50 Гц с номинальным напряжением 220 кВ с заземленной нейтралью при включении между фазой и землей.
Трансформатор напряжения может применяться в качестве рабочего эталона 2 разряда в соответствии с Государственной поверочной схемой для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1№ до 750^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии № 1554 от 07 августа 2023 г.
Внешний вид.
Трансформатор напряжения
Рисунок № 1
Внешний вид.
Трансформатор напряжения
Рисунок № 2
Внешний вид.
Трансформатор напряжения
Рисунок № 3
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства -
Номер записи - 195868
ID в реестре СИ - 1421791
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
JDQXF-220,
Производитель
Изготовитель - Guangdong Sihui Instrument Transformer Works Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2940 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (20)
№158 от 2022.01.24 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформатор напряжения (JDQXF-220)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Кто поверяет Трансформатор напряжения (JDQXF-220)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Трансформатор напряжения (JDQXF-220)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Использование по назначению» документа ДТЕР.671244.002 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.216 - 2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554.
ПравообладательGuangdong Sihui Instrument Transformer Works Co., Ltd
Адрес: No. 8 Fuhua Road Dongcheng Street Sihui City, Guangdong Province, Китай
Изготовитель
Guangdong Sihui Instrument Transformer Works Co., LtdАдрес: No. 8 Fuhua Road Dongcheng Street Sihui City, Guangdong Province, Китай Телефон: +86 180 2981 2009
E-mail: yongjiu.li@gdshp.com
Web-сайт: www.gdshp.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15
Е-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Принцип действия трансформатора напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформатор напряжения - однофазный, заземляемый, с элегазовой изоляцией.
Конструктивно трансформатор напряжения выполнен в виде опорной конструкции, состоящей из заземляемого бака, внутри которого располагается ленточный разрезной магнитопровод из электротехнической стали с экранированными первичной и вторичными обмотками. На баке установлен проходной полимерный изолятор, газотехнологический клапан, защитная мембрана и сигнализатор плотности газа (денсиметр).
Изолятор представляет собой проходную конструкцию и обеспечивает внешнюю изоляцию трансформатора напряжения, внутри изолятора проходит токоведущий стержень, соединяющий активную часть с высоковольтным зажимом первичной обмотки. Аппаратный вывод установлен на верхнем фланце изолятора. На баке трансформатора напряжения имеется коробка вторичных соединений, внутри которой расположен заземляемый вывод первичной обмотки, выводы вторичных обмоток и выводы денсиметра.
К трансформаторам напряжения данного типа относится трансформатор напряжения JDQXF-220 с заводским № V2309220001.
Заводской номер в буквенно-цифровом формате наносится на маркировочную табличку, закрепленную на крышке коробки вторичных выводов трансформатора напряжения.
Нанесение знака поверки на трансформатор напряжения не предусмотрено.
Предусмотрена пломбировка болтов на клеммнике выводов вторичных обмоток для предотвращения несанкционированного доступа.
Общий вид средства измерений с указанием мест пломбировки, нанесения заводского номера, знака утверждения типа представлен на рисунках 1-4.
I
Место
размещения маркировочной таблички

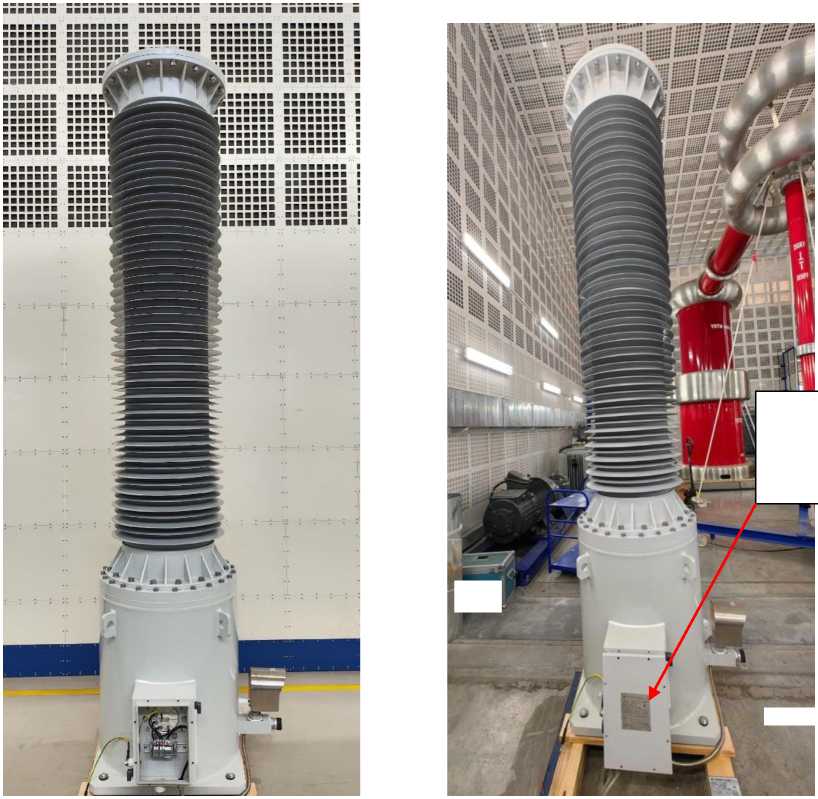

Рисунок 1 - Общий вид ТН с открытой крышкой коробки вторичных выводов
|
г | |
|
1. - |
Рисунок 2 - Общий вид ТН

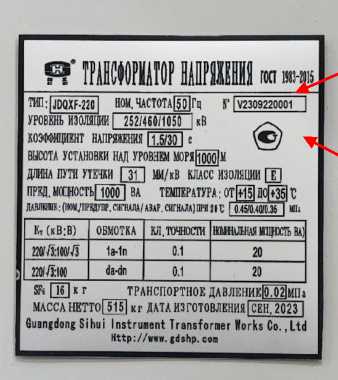

Рисунок 3 - Общий вид маркировочной таблички ТН
Место
пломбирования
Место нанесения заводского номера
Место нанесения знака утверждения типа

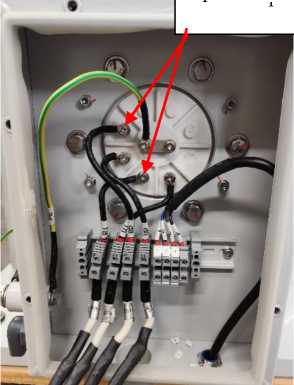

Рисунок 4 - Место пломбирования
Метрологические и основные технические характеристики трансформатора напряжения представлены в таблицах 1 - 3.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
220/V3 |
|
Номинальное напряжение измерительной вторичной обмотки 1а- 1n, В |
100/V3 |
|
Номинальное напряжение дополнительной вторичной обмотки dа-dn, В |
100 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 1983-2015: - 1а-1п |
0,1 |
|
- dа-dn |
0,1 |
|
Номинальная мощность вторичных обмоток при коэффициенте мощности co^ = 0,8, В^А: - 1а-1п |
20 |
|
- dа-dn |
20 |
|
Пределы допускаемой относительной погрешности измерений |
±0,1 |
|
коэффициента масштабного преобразования, % | |
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига, ' |
±5 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
895 |
|
- ширина |
930 |
|
- высота |
3350 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность воздуха при температуре +15 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 86,6 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
40 |
|
Средняя наработка до отказа, ч, не менее |
2,0 • 106 |
