Номер по Госреестру СИ: 94050-24
94050-24 Аппаратура навигационная потребителей GPS/ГЛОНАСС
(Garmin eTrex 10)
Назначение средства измерений:
Аппаратура навигационная потребителей GPS/ГЛОНАСС Garmin eTrex 10 (далее -аппаратура) предназначена для определения геодезических координат (широты и долготы) местоположения наземных объектов по сигналам навигационных космических аппаратов космической навигационной системы GPS/ГЛОНАСС.

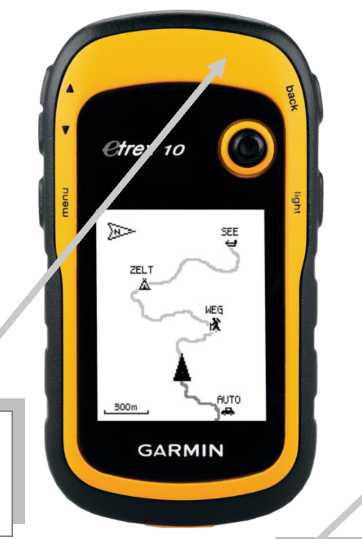

Внешний вид.
Аппаратура навигационная потребителей GPS/ГЛОНАСС
Рисунок № 1

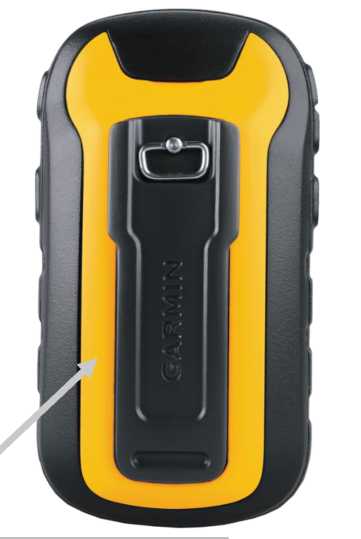

Внешний вид.
Аппаратура навигационная потребителей GPS/ГЛОНАСС
Рисунок № 2
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства -
Номер записи - 195870
ID в реестре СИ - 1421793
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Garmin (Asia) Corporation
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 8
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2940 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Аппаратура навигационная потребителей GPS/ГЛОНАСС (Garmin eTrex 10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Garmin (Asia) Corporation
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92993-24 |
Аппаратура навигационная потребителей GPS/ГЛОНАСС, Garmin GPSMAP 65 Garmin (Asia) Corporation (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
92993-24 |
Аппаратура навигационная потребителей GPS/ГЛОНАСС, Garmin GPSMAP 65 Garmin (Asia) Corporation (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
94050-24 |
Аппаратура навигационная потребителей GPS/ГЛОНАСС, Garmin eTrex 10 Garmin (Asia) Corporation (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
94167-24 |
Аппаратура навигационная потребителей GPS/ГЛОНАСС, Garmin eTrex 20x Garmin (Asia) Corporation (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
94264-24 |
Аппаратура навигационная потребителей GPS/ГЛОНАСС, Garmin GPSMAP 66s Garmin (Asia) Corporation (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Аппаратура навигационная потребителей GPS/ГЛОНАСС (Garmin eTrex 10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 9 | 1 | 6 | 3 | 0 | 9 | 6 | 3 | |
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Аппаратура навигационная потребителей GPS/ГЛОНАСС (Garmin eTrex 10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение аппаратуры хранится во внутренней памяти аппаратуры и предназначено для управления аппаратурой, а также для отображения, обработки и сохранения результатов измерений.
Внесение изменений в идентификационные данные и метрологически значимое ПО аппаратуры невозможно.
Уровень защиты программного обеспечения по Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
eTrex 10 |
|
Номер версии (идентификационный номер) ПО |
3.70 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки в верхней части передней панели аппаратуры.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в паспорте в разделе «Порядок применения».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 7 июня 2024 г. № 1374.
ПравообладательGarmin (Asia) Corporation, Taiwan (R.O.C)
Адрес: № 68, Zhangshu 2 nd Rd, Xizhi Dist., New Taipei City 221.
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-техническихи радиотехнических измерений» (Западно-Сибирского филиала ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон/факс: +7 (383) 210-08-14 / +7 (383) 210-13-60
E-mail: director@sniim.ru
Web-сайт: sniim.ru
Принцип действия аппаратуры основан на параллельном приеме и обработке измерительными каналами сигналов GPS/ГЛОНАСС. Измерительные каналы используются для слежения по коду за сигналами GPS/ГЛОНАСС на частоте LE. Хранение результатов измерений производится во внутренней памяти аппаратуры.
Аппаратура имеет встроенный GPS/ГЛОНАСС модуль. Прочный водонепроницаемый корпус, обеспечивает надёжную защиту от пыли, воды и грязи. На передней панели расположены кнопки управления и цветной жидкокристаллический дисплей для отображения информации, результатов измерений и управления аппаратурой. На задней панели расположены, герметичный отсек для элементов питания и порт mini-USB для передачи результатов измерений на ПЭВМ. На боковой панели расположена кнопка включения, выключения аппаратуры. Питание аппаратуры осуществляется от двух элементов питания типа АА. Пломбирование аппаратуры не предусмотрено.
Возможность нанесения знака поверки на аппаратуру отсутствует.
Заводские номера на аппаратуру наносятся в виде наклеек под крышкой элементов питания.
Общий вид аппаратуры с указанием мест нанесения знака утверждения типа и заводского номера, приведены на рисунке 1. К аппаратуре данного типа относится аппаратура навигационная потребителей GPS/ГЛОНАСС Garmin eTrex 10 заводские номера: 53D677848, 53D677853, 53D677854, 53D677857, 53D677858, 53D677862, 53D677866, 53D677870, 53D677875, 53D677878.
Место нанесения знака утверждения
Место нанесения заво дского номера под крышкой элементов питания
Рисунок 1 - Общий вид аппаратуры
Таблица 2 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Граница допустимой абсолютной погрешности определения координат при доверительной вероятности 0,95 по сигналам GPS/ГЛОНАСС в плане, м |
±10 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - длина |
103 |
|
- ширина |
54 |
|
- глубина |
33 |
|
Масса (без элементов питания), кг, не более |
0,142 |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от -20 до +70 |
|
Напряжение питания от источника постоянного тока (2 батареи типа АА), В |
3 |
