Номер по Госреестру СИ: 94064-24
94064-24 Нутромеры индикаторные повышенной точности Калиброн
(Обозначение отсутствует)
Назначение средства измерений:
Нутромеры индикаторные повышенной точности Калиброн (далее по тексту -нутромеры) предназначены для контактных измерений внутренних размеров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Внешний вид.
Нутромеры индикаторные повышенной точности Калиброн
Рисунок № 1
Внешний вид.
Нутромеры индикаторные повышенной точности Калиброн
Рисунок № 2
Внешний вид.
Нутромеры индикаторные повышенной точности Калиброн
Рисунок № 3
Внешний вид.
Нутромеры индикаторные повышенной точности Калиброн
Рисунок № 4
Внешний вид.
Нутромеры индикаторные повышенной точности Калиброн
Рисунок № 5
Внешний вид.
Нутромеры индикаторные повышенной точности Калиброн
Рисунок № 6
Внешний вид.
Нутромеры индикаторные повышенной точности Калиброн
Рисунок № 7
Внешний вид.
Нутромеры индикаторные повышенной точности Калиброн
Рисунок № 8
Внешний вид.
Нутромеры индикаторные повышенной точности Калиброн
Рисунок № 9
Внешний вид.
Нутромеры индикаторные повышенной точности Калиброн
Рисунок № 10
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства - 11.12.2029
Номер записи - 195884
ID в реестре СИ - 1421807
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НИЦ-ПТ, НИ-ПТ,
Производитель
Изготовитель - WEIHAI MEASURING TOOLS., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2940 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Нутромеры индикаторные повышенной точности Калиброн (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Кто поверяет Нутромеры индикаторные повышенной точности Калиброн (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Нутромеры индикаторные повышенной точности Калиброн (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта нутромеров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия WEIHAI MEASURING TOOLS., Ltd., «Нутромеры индикаторные повышенной точности Калиброн».
ПравообладательWEIHAI MEASURING TOOLS., Ltd, КНР
Адрес: 688, Huanshan Road, Weihai Economic and Technical Development Zone, Shandong, China.
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23, эт. 1, помещ. 2
Телефон: +7 (495) 796-92-75
E-mail: info@calibronrmc.ru
Web-сайт: https://calibronrmc.ru/
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: державки, отсчетного устройства, набора измерительного стержня и центрирующего 6 - 10 мм допускается изготовлять без двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
сменных измерительных стержней, подвижного мостика (нутромеры с диапазоном измерений центрирующего мостика).
Измерение нутромером происходит
К данному типу средств измерений относятся нутромеры индикаторные повышенной точности Калиброн следующих модификаций:
-
- НИ-ПТ - нутромеры индикаторные повышенной точности с аналоговым отсчетным устройством с ценой деления 0,001 мм;
-
- НИЦ-ПТ - нутромеры индикаторные повышенной точности с цифровым отсчетным устройством с дискретностью отсчета 0,001 мм и 0,002 мм.
Отсчетные устройства, входящие в комплект нутромеров, могут отличаться диапазоном измерений, расположением кнопок (для цифровых отсчетных устройств), цветом корпуса и циферблата.
Нутромеры модификации НИ-ПТ комплектуются отсчетным устройством с диапазоном измерений от 0 до 1 мм, от 0 до 2 мм, от 0 до 3 мм, от 0 до 5 мм и от 0 до 10 мм.
Нутромеры модификации НИЦ-ПТ комплектуются отсчетным устройством с
диапазоном измерений от 0 до 1 мм, от 0 до 2 мм, от 0 до 3 мм, от 0 до 5 мм, от 0 до 7 мм, от 0 до 7,5 мм, от 0 до 10 мм, от 0 до 12,5 мм, от 0 до 12, 7 мм.
Товарный знак наносится на паспорт нутромеров типографским методом, на державку и отсчетное устройство краской, методом лазерной маркировки или с помощью наклейки.
Диапазоны измерений нутромера и отсчетного устройства наносятся на державку и циферблат (или корпус) отсчетного устройства краской, травлением или методом лазерной маркировки.
Общий вид нутромеров указан на рисунках 1 - 2.
Центрирующий мостик может иметь различную конструкцию (рисунок 3).
Внешний вид отсчетных устройств и державок нутромеров может быть изменен и не влияет на метрологические характеристики.
Общий вид отсчетных устройств, входящих в комплект нутромеров, представлена на рисунке 4.
Нутромеры выпускаются в исполнениях 1 и 2, отличающихся друг от друга пределом допускаемой абсолютной погрешности измерений и размахом показаний.

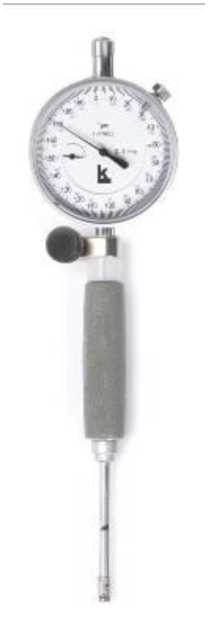

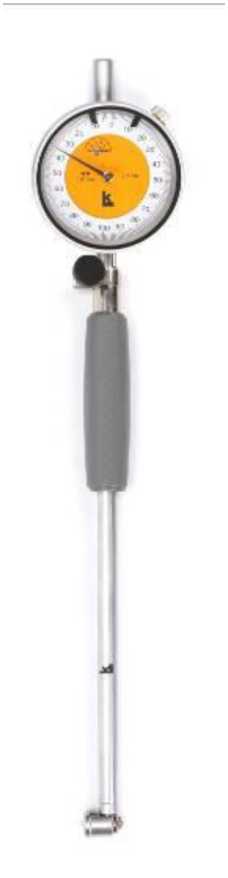

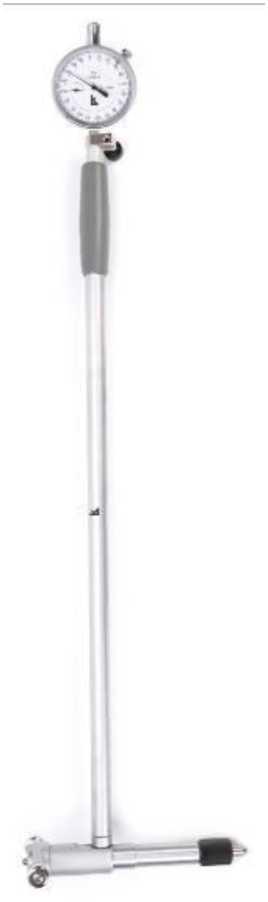

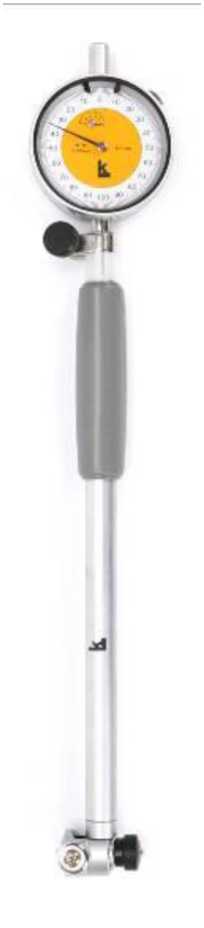

Рисунок 1 - Общий вид нутромеров модификации НИ-ПТ

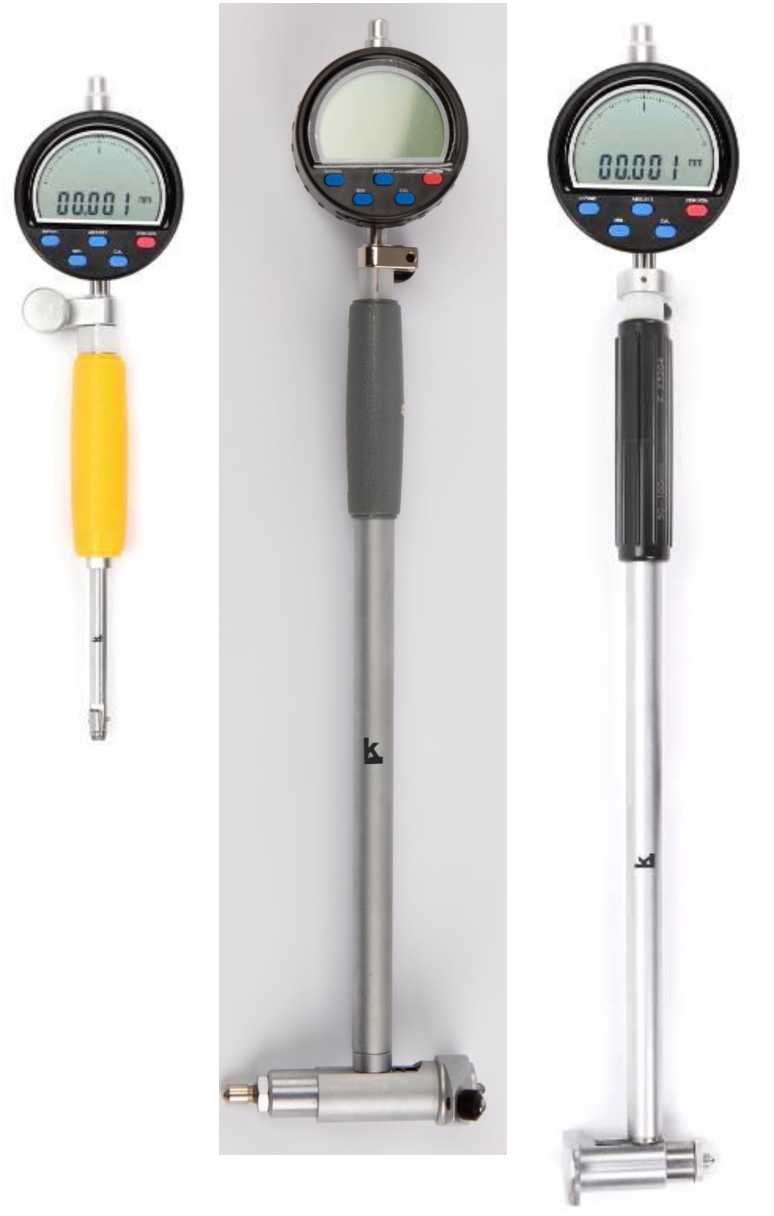

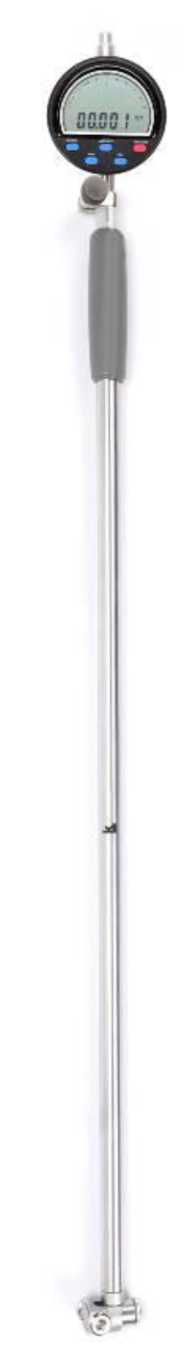

Рисунок 2 - Общий вид нутромеров модификации НИЦ-ПТ

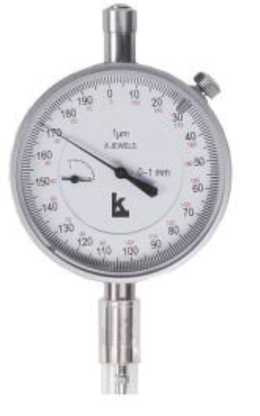

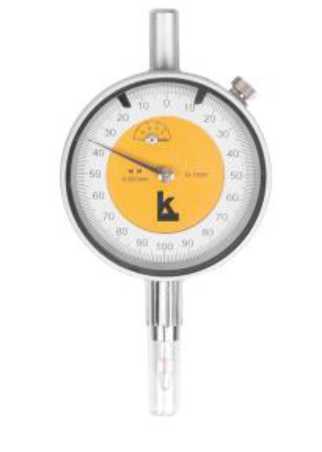

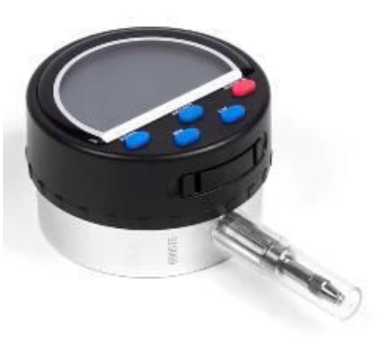

Рисунок 4 - Общий вид отсчетных устройств нутромера
Рисунок 3 - Общий вид центрирующих мостиков нутромеров
Заводской номер нутромера в виде цифрового или буквенно-цифрового обозначения, состоящего из арабский цифр и (или) букв латинского алфавита, наносится на державку и отсчетное устройство краской, травлением или лазерной маркировкой. Места нанесения заводского номера указаны на рисунке 5.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Место нанесения
заводского номера

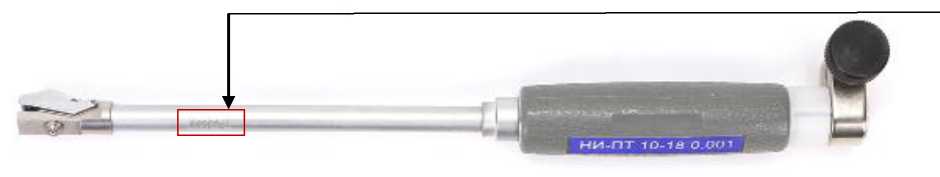

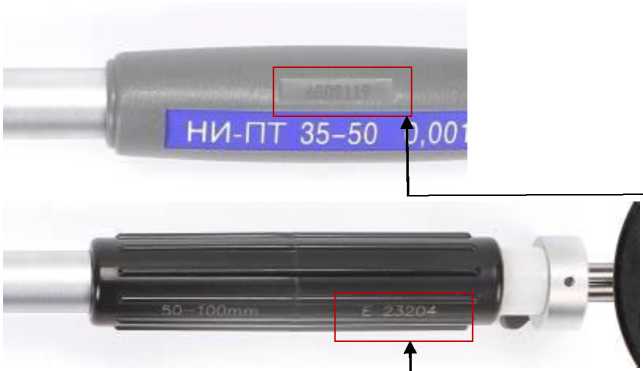

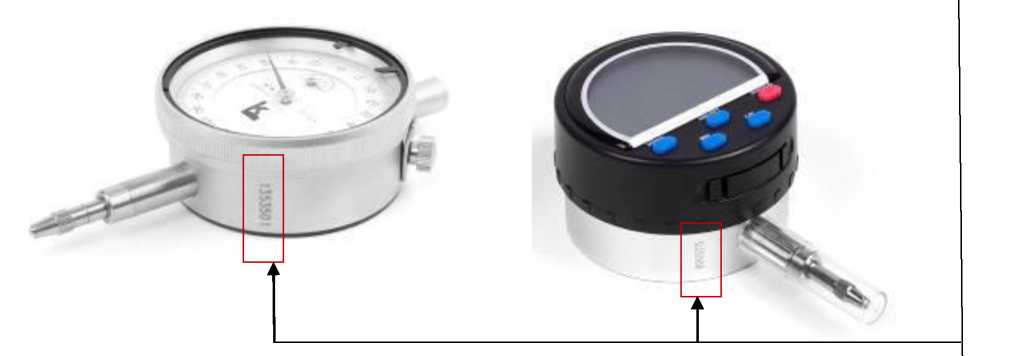

Рисунок 5 - Возможные места нанесения заводского номера
Таблица 1 - Метрологические характеристики нутромеров модификации НИ-ПТ
|
Диапазон измерений нутромера, мм |
Цена деления отсчетного устройства, мм |
Наибольшая глубина измерений, мм, не менее |
Перемещение измерительного стержня, мм, не менее |
Пределы допускаемой абсолютной погрешности измерений с учетом погрешности измерений отсчетного устройства, мкм, на любом участке диапазона измерений*, мкм |
Погрешность измерений, вносимая неточным расположением центрирующего мостика, мкм, не более |
Размах показаний, мкм, не более | ||
|
Исп. 1 |
Исп. 2 |
Исп.1 |
Исп. 2 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
от 6 до 10 |
0,001 |
40 |
0,6 |
±2 |
±5 |
- |
1 |
3 |
|
от 10 до 18 |
0,001 |
40 |
0,7 |
±4 |
±7 |
2 |
2 |
4 |
|
от 18 до 35 |
0,001 |
60 |
0,7 |
±4 |
±7 |
2 |
2 |
4 |
|
от 18 до 50 |
0,001 |
60 |
1,0 |
±4 |
±7 |
2 |
2 |
4 |
|
от 35 до 50 |
0,001 |
60 |
1,0 |
±4 |
±7 |
2 |
2 |
4 |
|
от 50 до 100 |
0,001 |
60 |
1,0 |
±4 |
±7 |
2 |
2 |
4 |
|
от 50 до 160 |
0,001 |
60 |
1,0 |
±4 |
±7 |
2 |
2 |
4 |
|
от 100 до 160 |
0,001 |
100 |
1,0 |
±4 |
±7 |
2 |
2 |
4 |
|
от 160 до 250 |
0,001 |
100 |
1,0 |
±4 |
±7 |
2 |
2 |
4 |
|
от 250 до 450 |
0,001 |
100 |
1,0 |
±8 |
±14 |
- |
3 |
5 |
Примечание: * Для нутромеров с диапазоном измерений до 10 мм погрешность нормируется на любом участке 0,05 мм, для
нутромеров с диапазоном измерений свыше 10 мм - 0,1 мм
Таблица 2 - Метрологические характеристики нутромеров модификации НИЦ-ПТ
|
Диапазон измерений нутромера, мм |
Шаг дискретности отсчетного устройства, мм |
Глубина измерений, мм, не менее |
Перемещение измерительного стержня, мм, не менее |
Пределы допускаемой абсолютной погрешности измерений с учетом погрешности измерений отсчетного устройства, мкм, на любом участке диапазона измерений*, мм |
Погрешность измерений, вносимая неточным расположением центрирующего мостика, мкм, не более |
Размах показаний, мкм, не более | ||
|
Исп.1 |
Исп.2 |
Исп.1 |
Исп.2 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
от 6 до 10 |
0,001 |
40 |
0,6 |
±2 |
±5 |
- |
2 |
4 |
|
от 6 до 10 |
0,002 |
40 |
0,6 |
±4 |
±7 |
- |
4 |
6 |
|
от 10 до 18 |
0,001 |
40 |
0,8 |
±4 |
±7 |
2 |
2 |
4 |
|
от 10 до 18 |
0,002 |
40 |
0,8 |
±8 |
±14 |
2 |
4 |
6 |
|
от 18 до 35 |
0,001 |
60 |
1,0 |
±4 |
±7 |
2 |
2 |
4 |
|
от 18 до 35 |
0,002 |
60 |
1,0 |
±8 |
±14 |
2 |
4 |
6 |
|
от 18 до 50 |
0,001 |
60 |
1,2 |
±4 |
±7 |
2 |
2 |
4 |
|
от 18 до 50 |
0,002 |
60 |
1,2 |
±8 |
±14 |
2 |
4 |
6 |
|
от 35 до 50 |
0,001 |
60 |
1,2 |
±4 |
±7 |
2 |
2 |
4 |
|
от 35 до 50 |
0,002 |
60 |
1,2 |
±8 |
±14 |
2 |
4 |
6 |
|
от 50 до 100 |
0,001 |
60 |
1,5 |
±4 |
±7 |
2 |
2 |
4 |
|
от 50 до 100 |
0,002 |
60 |
1,5 |
±8 |
±14 |
2 |
4 |
6 |
|
от 50 до 160 |
0,001 |
60 |
1,5 |
±4 |
±7 |
2 |
2 |
4 |
|
от 50 до 160 |
0,002 |
60 |
1,5 |
±8 |
±14 |
2 |
4 |
6 |
|
от 100 до 160 |
0,001 |
100 |
1,5 |
±4 |
±7 |
2 |
2 |
4 |
|
от 100 до 160 |
0,002 |
100 |
1,5 |
±8 |
±14 |
2 |
4 |
6 |
|
от 160 до 250 |
0,001 |
100 |
2,0 |
±4 |
±7 |
2 |
2 |
4 |
|
от 160 до 250 |
0,002 |
100 |
2,0 |
±8 |
±14 |
2 |
4 |
6 |
|
от 250 до 450 |
0,001 |
100 |
2,0 |
±8 |
±12 |
- |
2 |
4 |
|
от 250 до 450 |
0,002 |
100 |
2,0 |
±14 |
±20 |
- |
4 |
6 |
Примечание: * Для нутромеров с диапазоном измерений до 10 мм погрешность нормируется на любом участке 0,05 мм, для нутромеров с диапазоном измерений свыше 10 мм - 0,1 мм от нулевого штриха
Таблица 3 - Параметр шероховатости Ra по ГОСТ 2789-73
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более | |
|
- измерительных поверхностей стержней |
0,16 |
|
- опорных поверхностей центрирующего мостика* |
0,63 |
|
* Примечание: только при наличии центрирующего мостика | |
Таблица 4 -
и масса
|
Модификация нутромера |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Толщина, мм, не более |
Масса, кг, не более |
|
НИ-ПТ |
от 6 до 10 |
300 |
70 |
50 |
0,4 |
|
от 10 до 18 |
300 |
70 |
50 |
0,4 | |
|
от 18 до 35 |
350 |
60 |
40 |
0,6 | |
|
от 18 до 50 |
1200 |
60 |
50 |
0,7 | |
|
от 35 до 50 |
1200 |
60 |
50 |
0,7 | |
|
от 50 до 100 |
1200 |
60 |
100 |
0,8 | |
|
от 50 до 150 |
1200 |
60 |
150 |
0,8 | |
|
от 50 до 160 |
1200 |
60 |
160 |
0,8 | |
|
от 100 до 160 |
1200 |
60 |
160 |
0,8 | |
|
от 160 до 250 |
1200 |
70 |
250 |
1,3 | |
|
от 250 до 450 |
1200 |
110 |
450 |
1,5 | |
|
НИЦ-ПТ |
от 6 до 10 |
300 |
70 |
50 |
0,3 |
|
от 10 до 18 |
300 |
70 |
50 |
0,4 | |
|
от 18 до 35 |
400 |
70 |
50 |
0,6 | |
|
от 18 до 50 |
400 |
70 |
50 |
0,6 | |
|
от 35 до 50 |
400 |
70 |
50 |
0,7 | |
|
от 50 до 100 |
400 |
70 |
100 |
0,8 | |
|
от 50 до 160 |
500 |
70 |
160 |
0,8 | |
|
от 100 до 160 |
500 |
70 |
160 |
0,8 | |
|
от 160 до 250 |
750 |
100 |
250 |
1,0 | |
|
от 250 до 450 |
750 |
260 |
450 |
1,2 |
Таблица 5 - Условия эксплуатации и показатели надежности
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: -температура окружающего воздуха для нутромеров модификаций НИ-ПТ, НИЦ-ПТ, °С, для диапазонов измерений: от 6 до 18 мм включ. св. 18 до 50 мм включ. св. 50 до 450 мм -относительная влажность, %, не более |
От +16 до +24 От +17 до +23 От +18 до +22 80 |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, условных измерений1) |
5000 |
|
1) - Под условным измерением понимают однократное возвратно-поступательное движение подвижного измерительного стержня нутромера на величину нормируемого наименьшего перемещения измерительного стержня. | |
