Микроскопы измерительные оптические Oplenic (далее микроскопы) предназначены для измерений линейных размеров, формы, элементов рельефа по осям Х, Y и Z поверхности твердотельных объектов.
Внешний вид.
Микроскопы измерительные оптические
Рисунок № 1
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства - 12.12.2029
Номер записи - 195890
ID в реестре СИ - 1421852
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Микроскоп измерительный оптический Oplenic, модификация Oplenic STM900, Микроскоп измерительный оптический Oplenic, модификация Oplenic STM800,
Производитель
Изготовитель - Фирма Hangzhou Chroma Optronics Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2953 от 2024.12.12 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Микроскопы измерительные оптические (Oplenic)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Микроскопы измерительные оптические (Oplenic)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НИЦПВ" (RA.RU.311409) | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Микроскопы измерительные оптические (Oplenic)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление микроскопами осуществляется с помощью метрологически значимого специализированного программного обеспечения «MeasureTool» установленного на внешний персональный компьютер и предназначенного для выполнения измерений, обработки, сохранения и экспорта результатов измерений. ПО использовано отдельно от микроскопов.
«MeasureTool» не может быть
и преднамеренных изменений
Уровень защиты ПО от непреднамеренных соответствует типу «средний» согласно Р 50.2.077-2014.
Конструкция микроскопов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1 -
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Measure Tool |
|
Номер версии (идентификационный номер) программного обеспечения |
Версия 3.0 и выше |
|
Цифровой идентификатор программного обеспечения |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель микроскопа в виде наклейки, и на титульный руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Визуализация и измерение образцов» документа: «Руководство по эксплуатации. Микроскопы измерительные оптические Oplenic STM700/ Oplenic STM800/ Oplenic STM900».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1.10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм (часть 2), утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840.
ПравообладательФирма Hangzhou Chroma Optronics Co., Ltd, Китай
Адрес: Эт. 5, зд. 5, Парк Пентиум, № 16 Сиюань 1-я дорога, Научнотехнологический парк Сиху, район Сиху, город Ханчжоу, провинция Чжэцзян E-mail: www.chroma-cn.cn
Изготовитель
Фирма Hangzhou Chroma Optronics Co., Ltd, КитайАдрес: Эт. 5, зд. 5, Парк Пентиум, № 16 Сиюань 1-я дорога, Научнотехнологический парк Сиху, район Сиху, город Ханчжоу, провинция Чжэцзян E-mail: www.chroma-cn.cn
Испытательный центр
Акционерное общество «Научно-исследовательский центр по изучению свойств поверхности и вакуума» (АО «НИЦПВ»)Адрес: 119421, г. Москва, ул. Новаторов, д. 40, к. 1, помещ. 1/2
Тел./Факс: (495) 935-97-77
E-mail: nicpv@mail.ru
Правообладатель
Фирма Hangzhou Chroma Optronics Co., Ltd, КитайАдрес: Эт. 5, зд. 5, Парк Пентиум, № 16 Сиюань 1-я дорога, Научнотехнологический парк Сиху, район Сиху, город Ханчжоу, провинция Чжэцзян E-mail: www.chroma-cn.cn
Принцип действия микроскопов основан на измерении перемещений предметного столика прецизионными решетчатыми линейками установленными на столике по осям Х и Y и вертикальной колонне блока фокусировки по оси Z (для линейных размеров в плоскости XY и по оси Z соответственно). При этом контроль перемещения по осям X, Y осуществляется визирным методом по изображению, полученному от исследуемого объекта. Перемещение по оси Z контролируется с помощью системы фокусировки. Перемещения предметного столика и блока фокусировки осуществляется либо в ручном режиме, либо с помощью моторизованного устройства.
Приборы состоят из системы наблюдения, системы освещения и предметного столика. Система наблюдения представляет собой оптическую систему микроскопа с окулярами и объективами, которая подключается к внешней системе получения и отображения изображений. Используя данный принцип, пользователь наблюдает детали объекта под увеличением. Прибор также имеет функции измерения образцов и анализа изображений.
Оптическая система: Двунаправленная система корректировки хроматических аберраций ECGO.
Микроскопы оснащены измерительными объективами конфигурации 5х, 10х, 20х, 50х, 100х и могут работать в следующих режимах:
- в отраженном свете в режиме светлого поля;
- в отраженном свете в режиме темного поля;
- в отраженном поляризованном свете;
- в отраженном свете в режиме дифференциально-интерференционного контраста.
Конструктивно микроскопы выполнены в настольном варианте и включают основной блок, состоящий из рамы, на которой расположены предметный столик, штатив с револьверной головкой с объективами, осветительной системой, системой фокусировки, окулярным тубусом с окуляром, блоком цифрового дисплея, цифровой камерой. Отдельно расположенными являются блок питания, панель управления, персональный компьютер с управляющей программой, которые соединены между собой и основным блоком электрическими кабелями.
В зависимости от диапазона перемещения предметного столика, микроскопы поставляются в модификациях Oplenic STM700, Oplenic STM800, Oplenic STM900.
Пломбирование микроскопов не предусмотрено.
Нанесение знака поверки на корпус микроскопов не предусмотрено.
Серийный номер, наносится на идентификационную табличку в буквенно-цифровом формате методом гравировки на заднюю панель микроскопов.
Общий вид микроскопов приведен на рисунке 1.

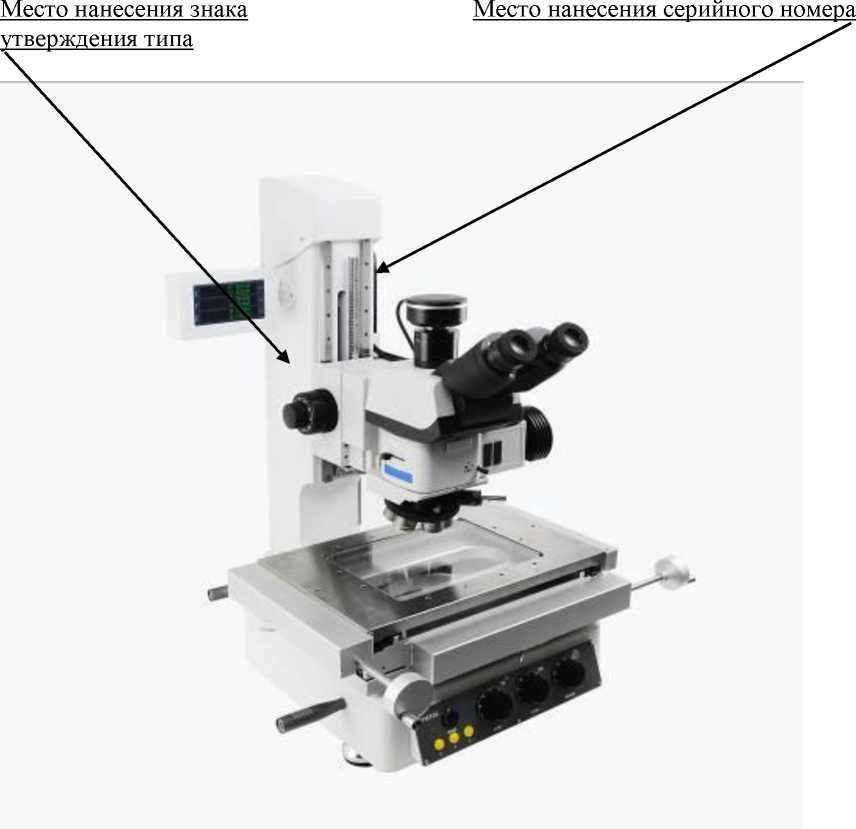

Рисунок 1 - Общий вид микроскопов Oplenic модификаций Oplenic STM700, Oplenic STM800, Oplenic STM900
