Сведения о средстве измерений: 94072-24 Устройства сбора данных

Номер по Госреестру СИ: 94072-24
94072-24 Устройства сбора данных
(Пассер-Т)

Назначение средства измерений:
Устройства сбора данных Пассер-Т (далее - устройства) предназначены для измерений, контроля и регистрации сигналов в виде напряжения и силы переменного тока, поступающих от первичных преобразователей, а также формирования выходных дискретных и цифровых сигналов для их использования в системах контроля и управления техническими объектами.

сертификация программного обеспечения

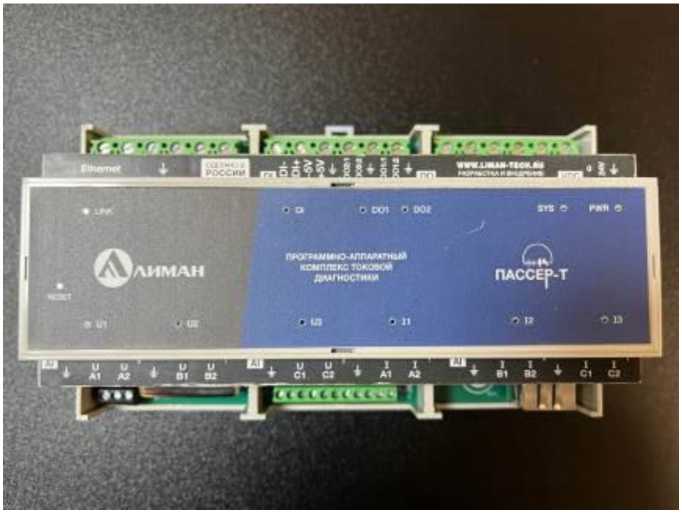

Внешний вид. Устройства сбора данных, http://oei-analitika.ru рисунок № 1
Внешний вид.
Устройства сбора данных
Рисунок № 1

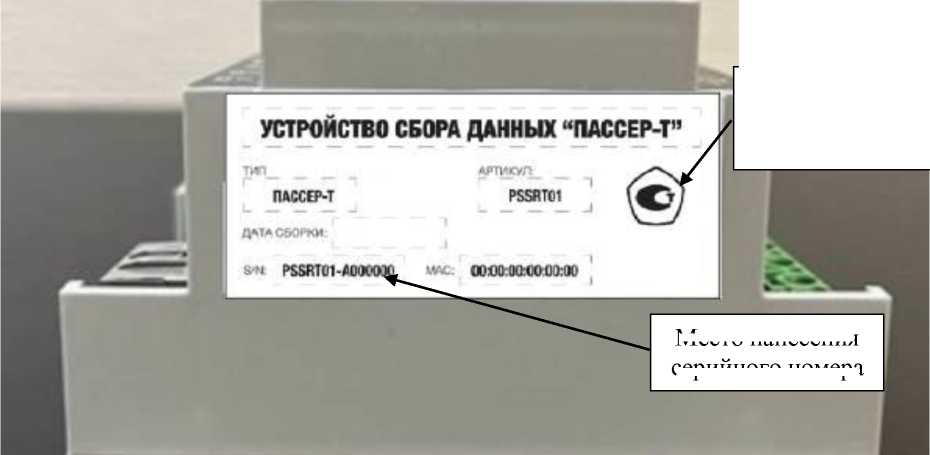

Внешний вид. Устройства сбора данных, http://oei-analitika.ru рисунок № 2
Внешний вид.
Устройства сбора данных
Рисунок № 2
Внешний вид. Устройства сбора данных, http://oei-analitika.ru рисунок № 3
Внешний вид.
Устройства сбора данных
Рисунок № 3

Общие сведения

Дата публикации - 13.12.2024
Срок свидетельства - 12.12.2029
Номер записи - 195891
ID в реестре СИ - 1421853
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Лиман-трейд" (ООО "Лиман-трейд")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2953 от 2024.12.12 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Устройства сбора данных (Пассер-Т)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Лиман-трейд" (ООО "Лиман-трейд")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94072-24
12.12.2029
Устройства сбора данных, Пассер-Т
Общество с ограниченной ответственностью "Лиман-трейд" (ООО "Лиман-трейд") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года

Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.

Стоимость 200 руб. или по подписке

Кто поверяет Устройства сбора данных (Пассер-Т)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Устройства сбора данных (Пассер-Т)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) устройств состоит из встроенного и внешнего ПО.

Встроенное ПО загружается в микроконтроллер устройства на этапе изготовления или сервисного обслуживания.

Встроенное ПО служит для обеспечения процесса измерений, хранения и передачи данных во внешние устройства.

Внешнее ПО служит для визуализации и архивации информации, поступающей от измерительных каналов, и не является метрологически значимым. Внешнее ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с устройством.

Конструкция устройств исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Встроенное ПО устройств подразделяется на метрологически значимую и незначимую части.

учетом влияния

Метрологические характеристики устройств нормированы с метрологически значимой части встроенного ПО.

преднамеренных

Уровень защиты встроенного ПО от непреднамеренных и изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО устройств приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

Пассер-Т

Номер версии (идентификационный номер ПО)

1.Х.Х

Цифровой идентификатор ПО

-

Примечания:

  • 1     «1.» - номер версии метрологически значимой части встроенного ПО.

  • 2     «ХХ» - номер версии метрологически незначимой (прикладной) части встроенного ПО, где Х может принимать целые значения в диапазоне от 0 до 9.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку устройства любым технологическим способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2.5 «Устройство и работа» ТГСЦ.0202.0000РЭ «Устройства сбора данных Пассер-Т. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-101 до 2^109 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^108 до 100 А в диапазоне частот от 1-101 до 1^106 Гц»;

ТУ 26.51.43-001-61060140-2023 «Устройства сбора данных Пассер-Т. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Лиман-трейд» (ООО «Лиман-трейд») ИНН 7811438750

Адрес юридического лица: 192019, г. Санкт-Петербург, вн. тер. г. муниципальный округ Невская Застава, наб. Обводного канала, д. 24, лит. Д, помещ. 4-Н, оф. 123

Изготовитель

Общество с ограниченной ответственностью «Лиман-трейд» (ООО «Лиман-трейд») ИНН 7811438750
Адрес юридического лица: 192019, г. Санкт-Петербург, вн. тер. г. муниципальный округ Невская Застава, наб. Обводного канала, д. 24, лит. Д, помещ. 4-Н, оф. 123
Адрес места осуществления деятельности: 196084, г. Санкт-Петербург, ул. Коли Томчака, д. 32, лит. Б, помещ. 3Н

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

Правообладатель

Общество с ограниченной ответственностью «Лиман-трейд» (ООО «Лиман-трейд») ИНН 7811438750
Адрес юридического лица: 192019, г. Санкт-Петербург, вн. тер. г. муниципальный округ Невская Застава, наб. Обводного канала, д. 24, лит. Д, помещ. 4-Н, оф. 123

Принцип действия устройства основан на преобразовании входного аналогового сигнала в цифровой сигнал с помощью алгоритмов цифровой фильтрации.

Конструктивно устройства состоят из платы управления и платы индикации, расположенных в корпусе серого цвета.

Устройства являются составной частью программно-аппаратного комплекса токовой диагностики.

Устройства не имеют модификаций.

Серийный номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

Общий вид устройств с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1 - 2. Пломбирование мест настройки (регулировки) устройств не предусмотрено. Нанесение знака поверки на устройства в обязательном порядке не предусмотрено.

Внешний вид. Устройства сбора данных (Пассер-Т), http://oei-analitika.ru

Рисунок 1 - Общий вид устройств

Внешний вид. Устройства сбора данных (Пассер-Т), http://oei-analitika.ru

Место нанесения

серийного номера

Место нанесения знака утверждения типа

I

т

Внешний вид. Устройства сбора данных (Пассер-Т), http://oei-analitika.ru

Рисунок 2 - Общий вид устройств с указанием места нанесения знака утверждения типа, места нанесения серийного номера (вид сбоку)


Таблица 5 - Комплектность

Наименование

Обозначение

Количество

Устройство сбора данных

Пассер-Т

1 шт.

Паспорт

ТГСЦ.0202.0000ПС

1 экз.

Руководство по эксплуатации

ТГСЦ.0202.0000РЭ

1 экз.

Программное обеспечение «Passer-Test» (ссылка на скачивание)

-

1 шт.*

* Поставляется по отдельному заказу организациям, осуществляющим техническое обслуживание и поверку устройств


Таблица 2 -

Наименование характеристики

Значение

Характеристики аналогового входа

Характеристики измерительных каналов силы переменного тока

Диапазон измерений силы переменного тока в диапазоне частоты переменного тока от 40 до 70 Гц, А

от 0 до 10

Пределы допускаемой приведенной к диапазону измерений силы переменного тока погрешности измерений силы переменного тока, %

±1,2

Характеристики измерительных каналов напряжения переменного тока

Диапазон измерений напряжения переменного тока в диапазоне частоты от 40 до 70 Гц, В

от 0 до 400

Пределы допускаемой приведенной к диапазону измерений напряжения переменного тока погрешности измерений напряжения переменного тока, %

±0,3

Таблица 3 - Технические

Наименование характеристики

Значение

Количество измерительных каналов напряжения переменного тока, шт.

3

Количество измерительных каналов силы переменного тока, шт.

3

Напряжение питания постоянного тока, В

от 18 до 36

Потребляемая мощность, Вт, не более

10

Частота дискретизации, кГц

10

Масса, кг, не более

0,4

Рабочие условия измерений:

- диапазон рабочих температур, °С

от +5 до +35

Габаритные размеры (ширина^высота^длина), мм, не более

160x103x61

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч

87000

Средний срок службы, лет

10
