Номер по Госреестру СИ: 94075-24
94075-24 Глубиномеры микрометрические INSIZE
(Обозначение отсутствует)
Назначение средства измерений:
Глубиномеры микрометрические INSIZE (далее - глубиномеры) предназначены для измерений глубины элементов деталей.
Внешний вид.
Глубиномеры микрометрические INSIZE
Рисунок № 1
Внешний вид.
Глубиномеры микрометрические INSIZE
Рисунок № 2
Внешний вид.
Глубиномеры микрометрические INSIZE
Рисунок № 3
Внешний вид.
Глубиномеры микрометрические INSIZE
Рисунок № 4
Внешний вид.
Глубиномеры микрометрические INSIZE
Рисунок № 5
Внешний вид.
Глубиномеры микрометрические INSIZE
Рисунок № 6
Внешний вид.
Глубиномеры микрометрические INSIZE
Рисунок № 7
Внешний вид.
Глубиномеры микрометрические INSIZE
Рисунок № 8
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства - 12.12.2029
Номер записи - 195894
ID в реестре СИ - 1421856
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация 3240, исполнение 75, мод.3540-150,, мод. 3540-300, мод. 3240-50, мод. 3240-150, мод. 3240-100, мод. 3240, исп. 75, ГМ 300, модификация 3241-300, ГМ 0-100 "INSIZE" мод. 3540, Без модификации, 3540-150, 3540, 3240-50, 3240-100, 3240 исполнение В100, 3240,
Производитель
Изготовитель - INSIZE CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 36
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 6
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2953 от 2024.12.12 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Глубиномеры микрометрические INSIZE (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений INSIZE CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88402-23 06.03.2028 |
Штангенциркули, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
90278-23 25.10.2028 |
Скобы с отсчетным устройством, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
90980-24 15.01.2029 |
Микрометры, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92404-24 20.06.2029 |
Индикаторы часового типа высокоточные с ценой деления 0,001 мм, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92591-24 08.07.2029 |
Микрометры рычажные INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92866-24 13.08.2029 |
Кронциркули, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92866-24 13.08.2029 |
Кронциркули, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
93803-24 15.11.2029 |
Микрометры специальные INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
93829-24 19.11.2029 |
Индикаторы цифровые INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94075-24 12.12.2029 |
Глубиномеры микрометрические INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94248-24 26.12.2029 |
Штангенглубиномеры INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
95608-25 04.06.2030 |
Нутромеры индикаторные INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Кто поверяет Глубиномеры микрометрические INSIZE (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ" (РОСС СОБ 3.00210.2014) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО"НПП"РАДИОСВЯЗЬ" (RA.RU.311415) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |
| ООО "ЧЦМК" (RA.RU.312952) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «Метроконтроль» (RA.RU.314002) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 6 | 6 | 5 | 1 | 0 | 6 | 5 | 1 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "АВАТАР" (RA.RU.314448) | 9 | 9 | 9 | 0 | 0 | 9 | 9 | 0 | ||
| АО "ЦМИДИМ" (RA.RU.314725) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Глубиномеры микрометрические INSIZE (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Устройство и принцип работы» паспорта глубиномеров «Глубиномер микрометрический INSIZE. Модификация 3240. Паспорт», «Глубиномер микрометрический INSIZE. Модификация 3241. Паспорт», «Глубиномер микрометрический INSIZE. Модификация 3540. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
«Глубиномеры микрометрические INSIZE. Стандарт предприятия».
ПравообладательINSIZE CO., LTD, Китай
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn
Изготовитель
INSIZE CO., LTD, КитайАдрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология») Адреса мест осуществления деятельности:142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а
Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ пр-кт
Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Правообладатель
INSIZE CO., LTD, КитайАдрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn
Глубиномеры изготавливаются следующих модификаций:
3540 - с цифровым отсчетным устройством;
3240, 3241 - с отсчетом по шкалам барабана и стебля.
Модификации глубиномеров делятся на исполнения, которые отличаются диапазоном измерений, размерами основания, формой измерительной поверхности измерительных стержней.
Глубиномеры состоят из основания, имеющего опорную измерительную поверхность, и впрессованную в него микрометрическую головку. При ввинчивании микрометрического винта показания глубиномера увеличиваются вследствие нанесения числовых значений на шкале стебля и барабана микрометрической головки в обратном направлении. Глубиномеры модификации 3540 имеют так же цифровое отсчетное устройство, представляющее собой жидкокристаллический экран, а также кнопки, с помощью которых осуществляется ряд специальных функций, варианты внешнего вида цифрового отсчетного устройства представлены на рисунке 5. Отсчет показаний при ввинчивании микрометрического винта глубиномеров модификации 3540 может производиться как по цифровому отсчетному устройству, так и по шкалам стебля и барабана (второй вариант отсчета является дополнительным).

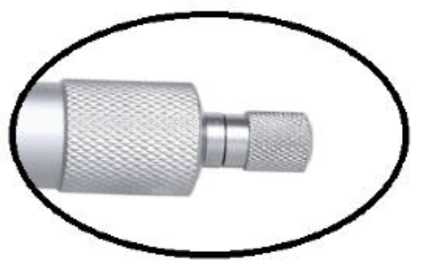

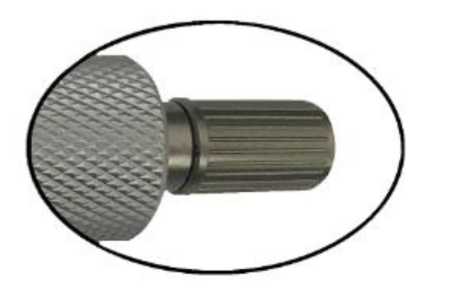

Измерительное усилие регулируется трещоткой, варианты внешнего вида которой представлены на рисунке 6.
Глубиномеры поставляются с набором сменных измерительных стержней, изготовленных из хромистой коррозионностойкой стали.
Измерительная поверхность сменных измерительных стержней глубиномеров модификации 3241 может быть плоской либо сферической. Сменные измерительные стержни глубиномеров модификаций 3240 и 3540 имеют плоскую измерительную поверхность.
Измерение осуществляется с применением сменных измерительных стержней. В диапазоне от 0 до 25 мм - прямым методом с отсчетом по шкалам барабана и стебля, либо по цифровому отсчетному устройству, в диапазоне от 25 до 300 мм, с учетом длины измерительного стержня, при этом установка глубиномера на нулевой отсчет производится по концевым мерам длины.
Глубиномеры в зависимости от исполнения могут иметь в обозначении следующие дополнительные буквы латинского алфавита:
S - означает, что у входящих в комплект сменных измерительных стержней сферическая измерительная поверхность;
B - часть маркировки изготовителя.
Товарный знак наносится на паспорт глубиномеров типографским
методом, на футляр методом лазерной гравировки, краской или методом литья, на основание и/ или барабан глубиномера методом лазерной гравировки. Товарный знак может быть исполнен в черных, зеленых, белых (стальных) цветах, а также в различных их сочетаниях.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование глубиномеров не предусмотрено.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на барабан микрометрической головки глубиномера методом лазерной маркировки в местах, указанных на рисунке 4.

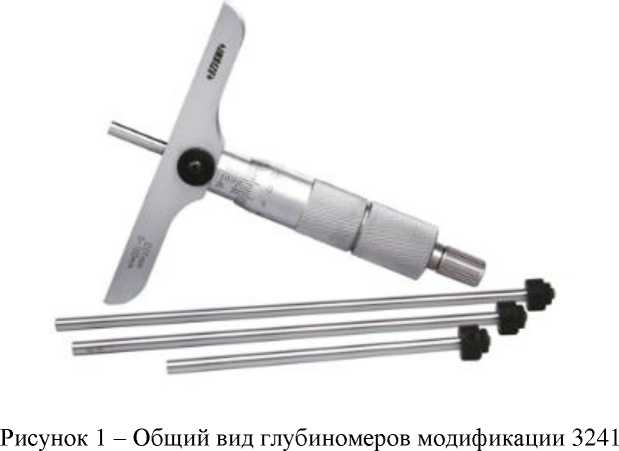

Общий вид глубиномеров модификации 3241 приведен на рисунке 1, модификации 3240 на рисунке 2, а модификации 3540 на рисунке 3.

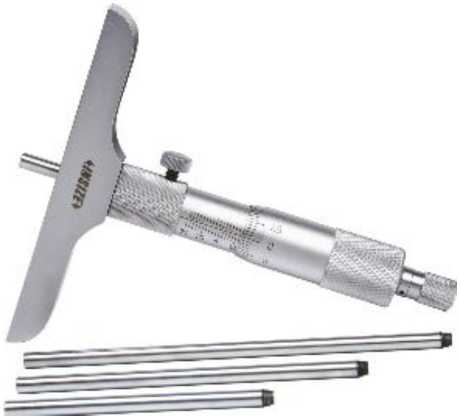

Рисунок 2 - Общий вид глубиномеров модификации 3240

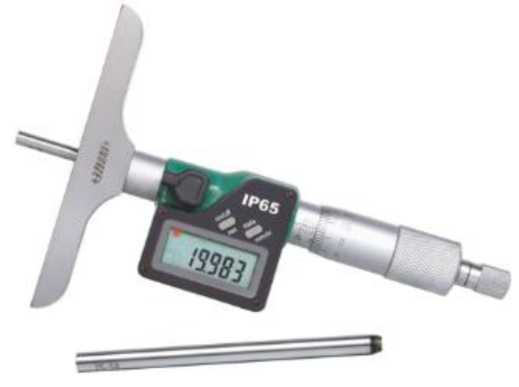

Рисунок 3 - Общий вид глубиномеров модификации 3540

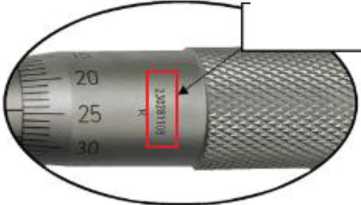

Место нанссеннл таводскою номера

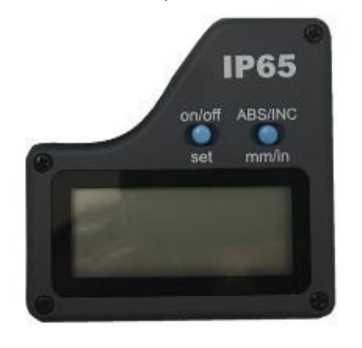

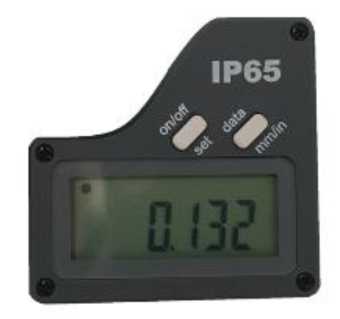

Рисунок 5 - Варианты внешнего вида цифрового отсчетного устройства
Рисунок 4 - Место нанесения заводского номера
Рисунок 6 - Варианты внешнего вида трещотки
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Глубиномер микрометрический INSIZE |
.1) |
1 шт. |
|
Элемент питания2) |
- |
1 шт. |
|
Набор измерительных стержней |
от 1 до 12 шт3) | |
|
Ключ для установки измерительных стержней4) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
| ||
Таблица 1 -
3540
и технические
г
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности1), мм |
Размеры измерительной поверхности основания (длина X ширина), мм |
Плоскостность измерительной поверхности основания, мм, не более |
|
3540 |
25 |
от 0 до 25 |
0,001 |
± (5 + L / 75) |
101,5 X 17 |
0,002 |
|
50 |
от 0 до 50 | |||||
|
100 |
от 0 до 100 | |||||
|
150 |
от 0 до 150 | |||||
|
300 |
от 0 до 300 | |||||
|
B25 |
от 0 до 25 |
63 X 17 | ||||
|
B50 |
от 0 до 50 | |||||
|
B100 |
от 0 до 100 | |||||
|
B150 |
от 0 до 150 | |||||
|
B300 |
от 0 до 300 |
Примечание: Введены следующие обозначения: L - диапазон измерений, мм;
1) Пределы допускаемой абсолютной погрешности нормируются для цифрового отсчетного устройства
Таблица 2 -
и технические
3240
Модификация
|
Исполнение |
Диапазон измерений, мм |
|
2 |
3 |
|
25 |
от 0 до 25 |
|
50 |
от 0 до 50 |
|
75 |
от 0 до 75 |
|
100 |
от 0 до 100 |
|
150 |
от 0 до 150 |
|
200 |
от 0 до 200 |
|
300 |
от 0 до 300 |
|
B25 |
от 0 до 25 |
|
B50 |
от 0 до 50 |
|
B100 |
от 0 до 100 |
|
B150 |
от 0 до 150 |
|
B300 |
от 0 до 300 |
|
25S |
от 0 до 25 |
|
50S |
от 0 до 50 |
|
100S |
от 0 до 100 |
|
150S |
от 0 до 150 |
|
300S |
от 0 до 300 |
|
B25S |
от 0 до 25 |
|
B50S |
от 0 до 50 |
|
B100S |
от 0 до 100 |
|
B150S |
от 0 до 150 |
|
B300S |
от 0 до 300 |
0,01
Цена деления, мм
глубиномеров модификаций 3240 и 3241
± (5 + L / 75)
Пределы
допускаемой абсолютной погрешности, мм
|
Размеры измерительной поверхности основания (длина X ширина), мм |
Плоскостность измерительной поверхности основания, мм, не более |
|
6 |
7 |
|
101,5 X 17 |
0,003 |
|
63 X 17 |
0,002 |
|
101,5 X 17 |
0,003 |
|
63 X 17 |
0,002 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
3241 |
25 |
от 0 до 25 |
0,01 |
± (5 + L / 75) |
101,5 X 17 |
0,003 |
|
50 |
от 0 до 50 | |||||
|
75 |
от 0 до 75 | |||||
|
100 |
от 0 до 100 | |||||
|
150 |
от 0 до 150 | |||||
|
200 |
от 0 до 200 | |||||
|
300 |
от 0 до 300 | |||||
|
B25 |
от 0 до 25 |
63 X 17 |
0,002 | |||
|
B50 |
от 0 до 50 | |||||
|
B100 |
от 0 до 100 | |||||
|
B150 |
от 0 до 150 | |||||
|
B300 |
от 0 до 300 |
Примечание: Введены следующие обозначения: L - диапазон измерений, мм
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Плоскостность измерительной поверхности измерительных стержней с плоской измерительной поверхностью, мкм, не более |
0,6 |
|
Измерительное усилие, Н |
от 3 до 6 |
|
Колебание измерительного усилия, не более, Н |
2 |
|
Диаметр измерительного стержня, мм, не более |
4,5 |
|
Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность воздуха при температуре воздуха 20 °С, %, не более |
20±5 80 |
|
Степень защиты по ГОСТ 14254-20151) |
IP65 |
|
1) Защита имеется только у глубиномеров модификации 3540 с соответствующей маркировкой | |
Таблица 4 -
и масса г
|
Модификация |
Исполнение |
Габариты (ширина X длина х высота), мм, не более |
Масса, г, не более |
|
1 |
2 |
3 |
4 |
|
3240 |
25 |
226 X 128 X 43 |
565 |
|
50 |
226 X 128 X 43 |
369,5 | |
|
75 |
226 X 128 X 43 |
587 | |
|
100 |
226 X 128 X 43 |
603 | |
|
150 |
307 X 177 X 44 |
909 | |
|
200 |
307 X 177 X 44 |
957 | |
|
300 |
338 X 201 X 44 |
1197,5 | |
|
B25 |
228 X 128 X 43 |
515 | |
|
B50 |
228 X 128 X 43 |
519 | |
|
B100 |
226 X 128 X 43 |
603 | |
|
B150 |
307 X 177 X 44 |
909 | |
|
B300 |
338 X 202 X 43 |
1126 | |
|
25S |
228 X 128 X 43 |
570 | |
|
50S |
228 X 128 X 43 |
568 | |
|
100S |
226 X 128 X 43 |
603 | |
|
150S |
307 X 177 X 44 |
909 | |
|
300S |
338 X 202 X 43 |
1186 | |
|
B25S |
226 X 128 X 43 |
565 | |
|
B50S |
226 X 128 X 43 |
369,5 | |
|
B100S |
225 X 128 X 43 |
551 | |
|
B150S |
307 X 177 X 44 |
909 | |
|
B300S |
338 X 202 X 43 |
1138 | |
|
3241 |
25 |
255 X 148 X 43 |
739 |
|
50 |
255 X 148 X 43 |
776 | |
|
75 |
255 X 148 X 43 |
787 | |
|
100 |
255 X 148 X 43 |
793 | |
|
150 |
338 X 201 X 44 |
1151 | |
|
200 |
338 X 201 X 44 |
1245 | |
|
300 |
445 X 285 X 60 |
1935 | |
|
B25 |
255 X 148 X 43 |
620 | |
|
B50 |
255 X 148 X 43 |
684 | |
|
B100 |
255 X 148 X 43 |
743 | |
|
B150 |
338 X 200 X 43 |
1115 | |
|
B300 |
445 X 285 X 60 |
1935 | |
|
3540 |
25 |
228 X 128 X 43 |
675 |
|
50 |
226 X 128 X 43 |
677 | |
|
100 |
340 X 200 X 45 |
1064 | |
|
150 |
307 X 177 X 44 |
1012 |
таблицы 4
|
1 |
2 |
3 |
4 |
|
3540 |
300 |
338 X 201 X 44 |
1366 |
|
B25 |
228 X 128 X 43 |
607 | |
|
B50 |
228 X 128 X 43 |
623 | |
|
B100 |
338 X 202 X 43 |
1020 | |
|
B150 |
338 X 201 X 44 |
1012 | |
|
B300 |
338 X 201 X 44 |
1366 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
16000 |
