Номер по Госреестру СИ: 94084-24
94084-24 Комплексы измерительно-вычислительные
(SyberTrol)
Назначение средства измерений:
Комплексы измерительно-вычислительные SyberTrol (далее - ИВК) предназначены для измерений и преобразований аналоговых сигналов силы и напряжения постоянного электрического тока, частоты и количества импульсов и вычислений физико-химических свойств, расхода и количества нефти и нефтепродуктов.
Внешний вид.
Комплексы измерительно-вычислительные
Рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные
Рисунок № 2
Общие сведения
Дата публикации - 16.12.2024
Срок свидетельства -
Номер записи - 195904
ID в реестре СИ - 1421880
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - "Smith Meter Inc." FMC Energy Systems
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2967 от 2024.12.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1445 от 2025.07.16 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Комплексы измерительно-вычислительные (SyberTrol)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Комплексы измерительно-вычислительные (SyberTrol)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Комплексы измерительно-вычислительные (SyberTrol)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) представлено встроенным прикладным ПО комплекса измерительно-вычислительного SyberTrol. Защита данных
от несанкционированного доступа в ПО ИВК обеспечивается разграничением прав пользователей.
Предусмотрена физическая защита (опломбирование) контроллеров, от несанкционированного доступа. Контроль целостности и
установленных в ИВК, подлинности ПО осуществляется по номеру версии и цифровому идентификатору, вычисляемому по алгоритму CRC32. Влияние ПО ИВК на метрологические характеристики ИВК учтено при нормировании метрологических характеристик ИВК.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
ИВК «SyberTrol» 2003 г.в. |
ИВК «SyberTrol» 2008 г.в. |
|
Идентификационное наименование ПО |
Sybertrol |
Sybertrol |
|
Номер версии ПО |
26.04 |
26.08 |
|
Цифровой идентификатор ПО |
1ee809a7 |
9b8a1aab |
|
Алгоритм вычисления цифрового идентификатора |
CRC 32 |
CRC 32 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы формуляров типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложена в документе «Вычислитель расхода SyberTrol. Эксплуатация».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»; утверждении государственной электрического напряжения утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1- 10-16 до 100 А».
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об
Общество с ограниченной ответственностью «РН-Юганскнефтегаз»
(ООО «РН-Юганскнефтегаз»)
ИНН 8604035473
Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г.о. Нефтеюганск, г. Нефтеюганск, ул. Ленина, стр. 26
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
E-mail: info@csm72.ru
Web-сайт: https://тцсм.рф
Принцип действия основан на измерении сигналов, поступающих от измерительных преобразователей давления, температуры, плотности и объёмного расхода, их дальнейшем преобразовании в значения измеряемых параметров и вычислении по соответствующему алгоритму массы (косвенным методом динамических измерений, согласно ГОСТ 8.587-2019) и объёма нефти и коэффициентов преобразования преобразователей объёмного расхода.
К средствам измерений данного типа относятся ИВК с заводскими номерами BH3, BH4, BH5, BH6, BH8, BH9, BH11, BH12, BH13, CH2, CH3 CH5, CJ1, GA177, GA178, GA179, GA180, GA181, GA182, GA183, GA184, GA185, GA186. Пломбирование осуществляется с помощью мастичных пломб, нанесённых на винты крышки, закрывающей переднюю панель. Заводские номера, в виде буквенно-цифрового обозначения, нанесены на информационных табличках, размещённых на задней части ИВК методом гравировки. Знак поверки наносится на мастичные пломбы, нанесённые на винты крышки, закрывающей переднюю панель.

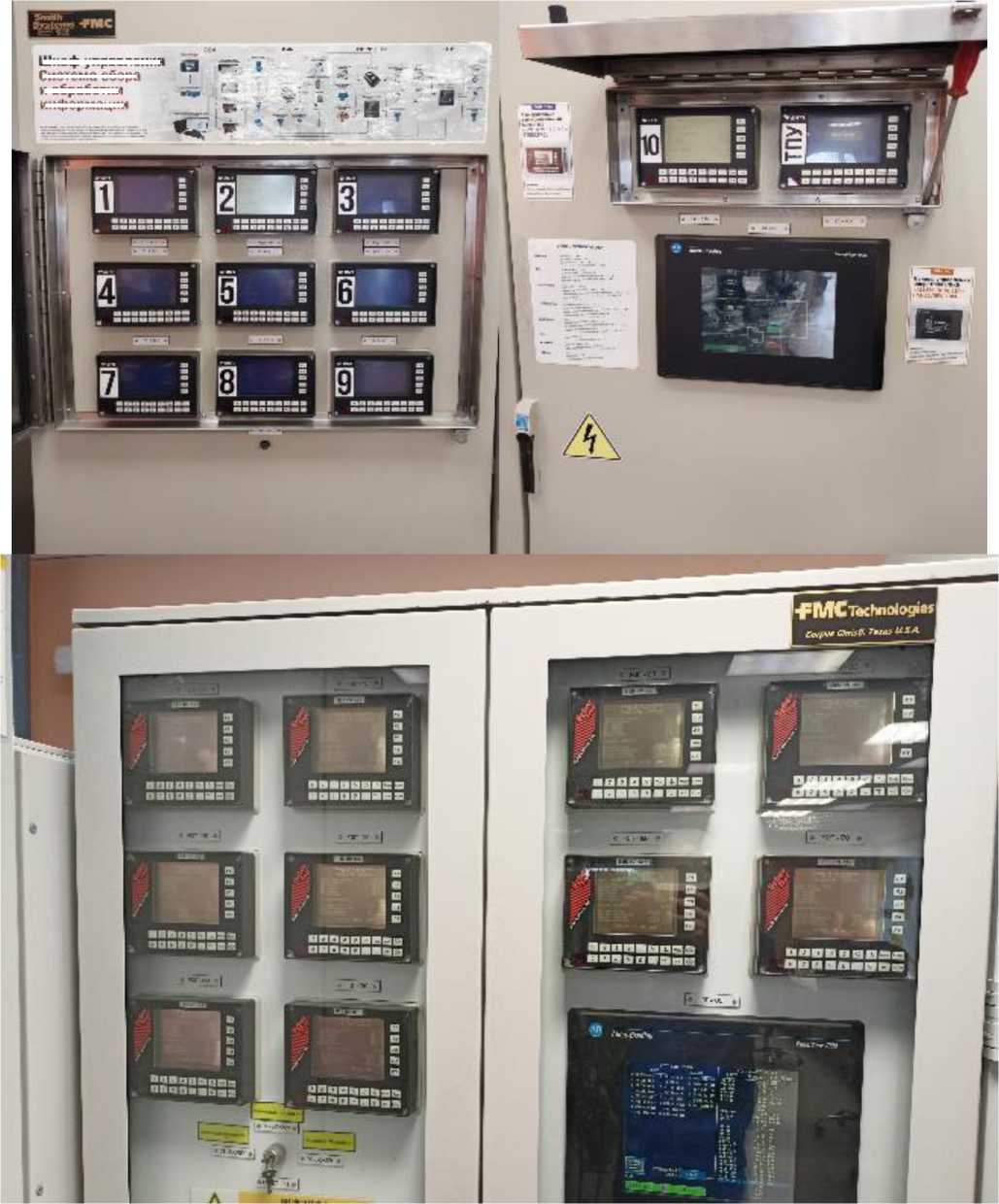

Общий вид ИВК представлен на рисунке 1.
Шкаф управления
М11С|)0рМЛЦИИ
Рисунок 1 - Общий вид ИВК
Система сбора
и обработки
I—

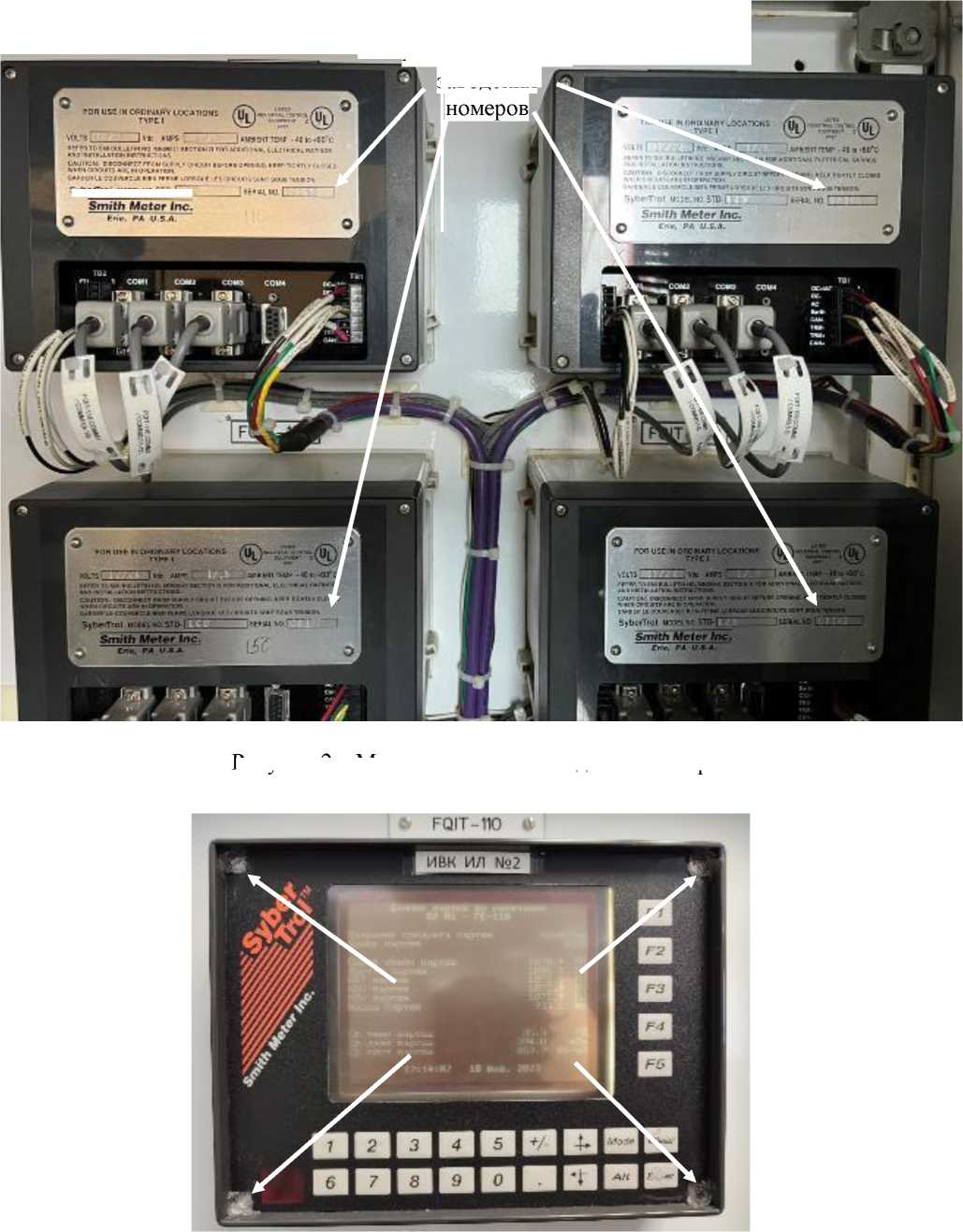

Рисунок 3 - Места пломбирования
Места нанесения заводских
5>ЪсГТГ01 VXCtK ST&-I
Рисунок 2 - Место нанесения заводского номер
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения силы постоянного электрического тока, мА |
от 4 до 20 |
|
Диапазон измерения постоянного электрического напряжения, В |
от 1 до 5 |
|
Диапазон измерения частоты импульсного сигнала, Гц |
от 1 до 10000 |
|
Диапазон измерения частоты сигнала канала плотномера, Гц |
от 300 до 3000 |
|
Пределы допускаемой абсолютной погрешности измерения - силы постоянного электрического тока, мкА |
± 20 |
|
- постоянного электрического напряжения, мВ |
± 5 |
|
Пределы допускаемой относительной погрешности измерения, %: - частоты/периода сигнала канала плотномера |
± 0,008 |
|
- количества импульсов |
± 0,015 |
|
Пределы допускаемой относительной погрешности при преобразовании сигналов ПОР и ПП в значение массы нефти, % |
± 0,050 |
|
Пределы допускаемой относительной погрешности при преобразовании сигналов ПОР в значение объёма нефти, % |
± 0,015 |
|
Пределы допускаемой относительной погрешности преобразования выходных электрических сигналов в значение коэффициента преобразования преобразователя объёмного расхода, % |
± 0,025 |
|
ПОР - преобразователь объёмного расхода. ПП - поточный плотномер. |
Таблица 3 - Основные технические
и
|
Наименование характеристики |
Значение |
|
Протокол связи |
EIA-232, EIA-486 |
|
Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность, % |
от +5 до +50 от 5 до 80 |
|
Параметры электрического питания: - напряжение питания постоянного тока, В |
24 |
