Номер по Госреестру СИ: 94120-24
94120-24 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "ЛЕ МОНЛИД"
(-)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ЛЕ МОНЛИД» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Общие сведения
Дата публикации - 18.12.2024
Срок свидетельства -
Номер записи - 195937
ID в реестре СИ - 1421977
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
без модификации,
Производитель
Изготовитель - Акционерное общество "Мосэнергосбыт" (АО "Мосэнергосбыт")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№3000 от 2024.12.17 ПРИКАЗ_Об утверждении типов средств измерений (27)
№1200 от 2025.06.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "ЛЕ МОНЛИД" (-)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Мосэнергосбыт" (АО "Мосэнергосбыт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80076-20 |
Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Леруа Мерлен Восток", Акционерное общество "Мосэнергосбыт" (АО "Мосэнергосбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
82174-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Мосэнергосбыт" по границе с "Распределительные сети г. Красногорска", 1, 8, 3, 5, 6, 0 Акционерное общество "Мосэнергосбыт" (АО "Мосэнергосбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
82643-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Мосэнергосбыт" по границе с "Тверьэнерго", 1, 8, 3, 9, 2, 5 Акционерное общество "Мосэнергосбыт" (АО "Мосэнергосбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88896-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Мосэнергосбыт" по границе с ООО "ЭСВ", Обозначение отсутствует Акционерное общество "Мосэнергосбыт" (АО "Мосэнергосбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89318-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Мосэнергосбыт" по границе с АО "СКЛ", Обозначение отсутствует Акционерное общество "Мосэнергосбыт" (АО "Мосэнергосбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94120-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "ЛЕ МОНЛИД", - Акционерное общество "Мосэнергосбыт" (АО "Мосэнергосбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "ЛЕ МОНЛИД" (-)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 8 | 4 | 4 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "ЛЕ МОНЛИД" (-)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В АИИС КУЭ используется программное обеспечение (ПО) «Энергосфера». Уровень зашиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню -«высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО «Энергосфера», установленного в ИВК, указаны в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Наименование ПО |
ПК «Энергосфера» |
|
Linux-подобные ОС | |
|
Идентификационное наименование ПО |
libpso metr.so |
|
Номер версии (идентификационный номер) ПО |
1e3eae897f3ce5aa58ff2ea6b948061 |
|
1 |
2 |
|
OC MS Wind |
ows |
|
Идентификационное наименование ПО |
pso metr.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже |
|
Цифровой идентификатор ПО |
cbeb6f6ca69318bed976e08a2bb7814b (для 32-разрядного сервера опроса), 6c13139810a85b44f78e7e5c9a3edb93 (для 64-разрядного сервера опроса) |
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «ЛЕ МОНЛИД». Методика измерений аттестована ФБУ «Ростест-Москва», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311703.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 22261-94 Средства измерений электрических и магнитных величин. технические условия;
Общие
систем.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных Основные положения.
ПравообладательАкционерное общество «Мосэнергосбыт» (АО «Мосэнергосбыт») ИНН 7736520080
Адрес: 117312, г. Москва, ул. Вавилова, д. 9 Телефон: +7 (495) 981-98-19
Факс: +7 (495) 664-81-33
E-mail: info@mosenergsbyt.ru
Изготовитель
Акционерное общество «Мосэнергосбыт» (АО «Мосэнергосбыт») ИНН 7736520080Адрес: 117312, г. Москва, ул. Вавилова, д. 9 Телефон: +7 (495) 981-98-19
Факс: +7 (495) 664-81-33
E-mail: info@mosenergsbyt.ru
Испытательный центр
центрФедеральное бюджетное учреждение «Государственный региональный стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Акционерное общество «Мосэнергосбыт» (АО «Мосэнергосбыт») ИНН 7736520080Адрес: 117312, г. Москва, ул. Вавилова, д. 9 Телефон: +7 (495) 981-98-19
Факс: +7 (495) 664-81-33
E-mail: info@mosenergsbyt.ru
АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включают в себя следующие уровни.
Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
Второй уровень - информационно-вычислительный комплекс (ИВК), включающий в себя серверы ИВК, радиосервер точного времени РСТВ-01-01 (далее - УССВ), автоматизированное рабочее место (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в анатоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0.02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.:
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков посредством информационного кабеля RS-485 передается через GSM-модем по GSM-каналу связи с помощью технологии GPRS (резерв CSD) на сервер АО «Мосэнергосбыт».
На ИВК осуществляется обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации, её формирование и хранение в базе данных АИИС КУЭ, оформление отчетных документов.
ИВК АО «Мосэнергосбыт» также обеспечивает прием информации от других АИИС КУЭ утвержденного типа, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.
С ИВК передача информации в ПАК АО «АТС» за подписью ЭЦП субъекта ОРЭ, ООО «ЛЕ МОНЛИД» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP IP сети Internet в виде xml-файлов формата 80020 в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит радиосервер точного времени РСТВ-01-01, синхронизирующий собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационныой системы ГЛОНАСС.
Сервер ИВК. периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени РСТВ-01-01 и при расхождении более чем на ±1 с, сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени РСТВ-01-01.
Сравнение шкалы времени счетчиков электроэнергии происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК на величину более чем ±2 с, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на конструкцию средства измерений не предусмотрено.
АИИС КУЭ присвоен заводской номер 004. Заводской номер АИИС КУЭ наносится типографским способом на этикетку, которая располагается на корпусе сервера ИВК и в формуляре АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ приведена в таблице 5.
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТТИ |
54 шт. |
|
Трансформатор тока |
Т-0,66 |
18 шт. |
|
Трансформатор тока |
ТСН |
36 шт. |
|
Трансформатор тока |
ТТК |
6 шт. |
|
Трансформатор тока |
ТТН |
12 шт. |
|
Трансформатор тока |
ТШ-0,66 |
6 шт. |
|
Трансформатор тока |
ТШП-0,66 У3 |
12 шт. |
|
Счетчик электрической энергии многофункциональный |
Меркурий 234 |
49 шт. |
|
Радиосервер точного времени |
РСТВ- 01-01 |
1 шт. |
|
Сервер |
- |
1 шт. |
|
Формуляр |
МТЦ-ЦОКК/22001000-03. ФО |
1 экз. |
Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.
Таблица 2 - Состав
каналов (ИК) АИИС КУЭ
|
1 |
Наименование измерительного канала |
Состав измерительного канала |

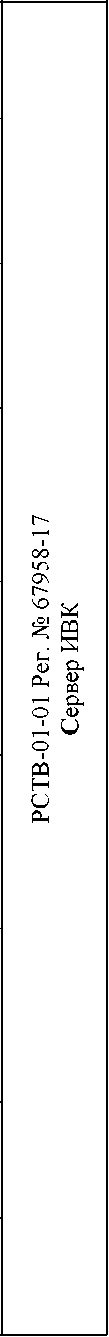

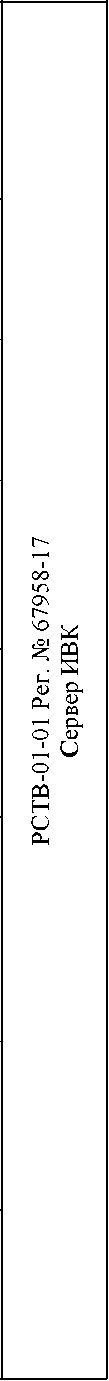

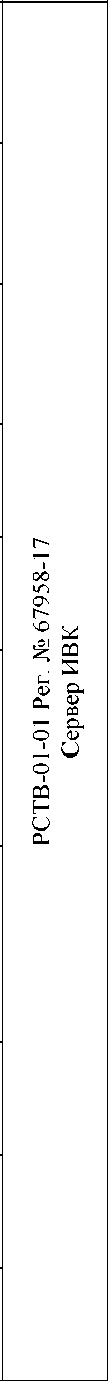

ИВК | ||
|
ТТ |
ТН |
Счетчик | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
г. Пермь, шоссе Космонавтов, 164б 2БКТП-10 кВ, ГРЩ 0,4 кВ, Ввод-1 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
Г' 00 c^ о Оч , О ЬИ oq С1ч О о д и о m н и сц |
|
2 |
г. Пермь, шоссе Космонавтов 164б 2БКТП-10 кВ, ГРЩ 0,4 кВ, Ввод-2 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 | |
|
3 |
г. Екатеринбург, Базовый пер. 45 ТП-70500 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т1 |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 | |
|
4 |
г. Екатеринбург, Базовый пер. 45 ТП-70500 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т2 |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 | |
|
5 |
г. Екатеринбург, Базовый пер. 45 ТП-70500 10 кВ, РУ-0,4 кВ 1СШ 0,4 кВ, ф.1.4 |
Т-0,66 кл.т. 0,5S Ктт = 100/5 Рег. № 36382-07 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 | |
|
1 |
2 |
3 |
4 |
5 |
|
6 |
г. Екатеринбург, Базовый пер. 45 ТП-70500 10 кВ, РУ-0,4 кВ 2СШ 0,4 кВ, ф.2.6 |
Т-0,66 кл.т. 0,5S Ктт = 100/5 Рег. № 36382-07 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
7 |
г. Екатеринбург, Базовый пер. 45 ТП-70500 10 кВ, РУ-0,4 кВ 1СШ 0,4 кВ, ф.1.5 |
Т-0,66 кл.т. 0,5S Ктт = 300/5 Рег. № 36382-07 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
8 |
г. Екатеринбург, Базовый пер. 45 ТП-70500 10 кВ, РУ-0,4 кВ 2СШ 0,4 кВ, ф.2.5 |
Т-0,66 кл.т. 0,5S Ктт = 300/5 Рег. № 36382-07 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
9 |
г. Ижевск, ул. Камбарская ГРЩ-0,4 кВ, Ввод 1 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2500/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
10 |
г. Ижевск, ул. Камбарская ГРЩ-0,4 кВ, Ввод 2 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2500/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
11 |
г. Набережные Челны, ул. Машиностроитель ная 29, ГРЩ-0,4 кВ, 1СШ 0,4 кВ, Ввод 1 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
12 |
г. Набережные Челны, ул. Машиностроитель ная 29, ГРЩ-0,4 кВ, 2СШ 0,4 кВ, Ввод 2 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
13 |
г. Омск ул. Амурская д. 21 ГРЩ 0,4 кВ, Ввод-1 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2500/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
14 |
г. Омск ул. Амурская д. 21 ГРЩ 0,4 кВ, Ввод-2 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2500/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
15 |
г. Новосибирск ул. Мясниковой 35 ГРЩ-0,4 кВ, Ввод-1 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2500/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
1 |
2 |
3 |
4 |
5 |
|
16 |
г. Новосибирск ул. Мясниковой 35 ГРЩ-0,4 кВ, Ввод-2 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2500/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
17 |
г. Новосибирск Фабричный переулок 11 ГРЩ-0,4 кВ, Ввод-1 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2500/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
18 |
г. Новосибирск Фабричный переулок 11 ГРЩ-0,4 кВ, Ввод-2 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2500/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
19 |
г. Кемерово Ленинградский проспект 28Б ТП 714 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т1 |
ТТИ кл.т. 0,5S Ктт = 2500/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
20 |
г. Кемерово Ленинградский проспект 28Б ТП 714 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т2 |
ТТИ кл.т. 0,5S Ктт = 2500/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
21 |
г. Иркутск ул. Набережная Иркута ТП-5861 10 кВ, РУ-0,4 кВ, Ввод Т-1 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2500/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
22 |
г. Иркутск ул. Набережная Иркута ТП-5861 10 кВ, РУ-0,4 кВ, Ввод Т-2 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2500/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
23 |
г. Киров ул. Луганская 53/1 ГРЩ-0,4 кВ, Ввод-1 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2000/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
24 |
г. Киров ул. Луганская 53/1 ГРЩ-0,4 кВ, Ввод-2 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2000/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
25 |
Волгоградская обл. г. Волжский пр-т Ленина 2Ж ГРЩ-0,4 кВ (Торговый центр Леруа Мерлен), 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 | |
|
26 |
Волгоградская обл. г. Волжский пр-т Ленина 2Ж ГРЩ-0,4 кВ (Торговый центр Леруа Мерлен), 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 | |
|
27 |
Костромская обл. Костромской р-н п. Караваево ш. Красносельское д.1 ГРЩ-0,4 кВ, Ввод 1 0,4 кВ |
ТТК кл.т. 0,5S Ктт = 2500/5 Рег. № 76349-19 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
Г' 00 c^ ■-« о Оч CL О CQ С1ч О о д и о m н и сц |
|
28 |
Костромская обл. Костромской р-н п. Караваево ш. Красносельское д.1 ГРЩ-0,4 кВ, Ввод 2 0,4 кВ |
ТТК кл.т. 0,5S Ктт = 2500/5 Рег. № 76349-19 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 | |
|
29 |
г. Курск ул. Энгельса 115 ГРЩ 0,4 кВ, 1СШ 0,4 кВ, Ввод 1 0,4 кВ |
ТТН кл.т. 0,5S Ктт = 3000/5 Рег. № 75345-19 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 | |
|
30 |
г. Курск ул. Энгельса 115 ГРЩ 0,4 кВ, 2СШ 0,4 кВ, Ввод 2 0,4 кВ |
ТТН кл.т. 0,5S Ктт = 3000/5 рег. №75345-19 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 | |
|
31 |
г. Псков Рижский проспект ГРЩ-0,4 кВ Торговый центр Леруа Мерлен, 1СШ-0,4 кВ, ввод-1 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2000/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
1 |
2 |
3 |
4 |
5 |
|
32 |
г. Псков Рижский проспект ГРЩ-0,4 кВ Торговый центр Леруа Мерлен, 2СШ-0,4 кВ, ввод-2 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2000/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
33 |
г. Саратов Волжский район п. Зональный ТП 10 кВ, ввод 0,4 кВ Т1 |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
34 |
г. Саратов Волжский район п. Зональный ТП 10 кВ, ввод 0,4 кВ Т2 |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
35 |
г. Санкт-Петербург Петергофское ш д. 96 ГРЩ-0,4 кВ, 1СШ-0,4 кВ, Ввод 1 0,4 кВ |
Т-0,66 кл.т. 0,5S Ктт = 1500/5 Рег. № 36382-07 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
36 |
г. Санкт-Петербург Петергофское ш д. 96 ГРЩ-0,4 кВ, 2СШ-0,4 кВ, Ввод 2 0,4 кВ |
Т-0,66 кл.т. 0,5S Ктт = 1500/5 Рег. № 36382-07 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
37 |
г. Санкт-Петербург Петергофское ш д. 96 ГРЩ-0,4 кВ, 2 СШ 0,4 кВ, КЛ-0,4 кВ Галактика Автомойка |
- |
- |
Меркурий 234 кл.т. 1/2 Рег. № 75755-19 |
|
38 |
г. Санкт-Петербург Руставели 59 ГРЩ-0,4 кВ, РУ 0,4 кВ, I СШ 0,4 кВ, КЛ-0,4 кВ |
ТШ-0,66 кл.т. 0,5S Ктт = 1000/5 Рег. № 22657-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
39 |
г. Санкт-Петербург Руставели 59 ГРЩ-0,4 кВ, РУ 0,4 кВ, II СШ 0,4 кВ. КЛ-0,4 кВ |
ТШ-0,66 кл.т. 0,5S Ктт = 1000/5 Рег. № 22657-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
1 |
2 |
3 |
4 |
5 |
|
40 |
г. Новороссийск село Цемдолина ул. Ленина ТП-10 кВ, ГРЩ 0,4 кВ, Ввод-1 0,4 кВ |
ТТН кл.т. 0,5S Ктт = 3000/5 Рег. № 75345-19 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
41 |
г. Новороссийск село Цемдолина ул. Ленина ТП-10 кВ, ГРЩ 0,4 кВ, Ввод-2 0,4 кВ |
ТТН кл.т. 0,5S Ктт = 3000/5 Рег. № 75345-19 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
42 |
г. Санкт-Петербург Парашютная 60 В ГРЩ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 1 0,4 кВ |
ТШП-0,66 У3 кл.т. 0,5S Ктт = 800/5 Рег. № 44142-11 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
43 |
г. Санкт-Петербург Парашютная 60 В ГРЩ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 2 0,4 кВ |
ТШП-0,66 У3 кл.т. 0,5S Ктт = 800/5 Рег. № 44142-11 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
44 |
г. Санкт-Петербург Уральская д. 20 лит. А ГРЩ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 1 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 1500/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
45 |
г. Санкт-Петербург Уральская д. 20 лит. А ГРЩ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 2 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 1500/5 Рег. № 81837-21 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
46 |
г. Тверь Октябрьский проспект НТП 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т1 |
ТШП-0,66 У3 кл.т. 0,5S Ктт = 1500/5 Рег. № 47957-11 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
47 |
г. Тверь Октябрьский проспект НТП 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т2 |
ТШП-0,66 У3 кл.т. 0,5S Ктт = 1500/5 Рег. № 47957-11 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
48 |
г. Череповец Октябрьский просп. 23 ГРЩ-0,4 кВ, ввод 1 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2000/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
Г' « о 00 лл ' Н 9 &И са W н и . о fe и сц |
|
49 |
г. Череповец Октябрьский просп. 23 ГРЩ-0,4 кВ, ввод 2 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2000/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
Примечания:
-
1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2. при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
-
2 Допускается замена УССВ на аналогичные утвержденных типов.
-
3 Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО)
-
4 Замена оформляется техническим актом в установленном на Предпрнятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 3 - Метрологические характеристики
|
Номер ИК |
COSф |
Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95 | |||
|
51(2)% |
55(10) %, |
520 % |
5100 % | ||
|
I1(2)% I изм< I 5 % |
I5(10) %<I изм<1 20 % |
I20 %<Iизм<I100% |
I100 %<Iизм<I120% | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 - 36, 38 - 49 (Счетчик 0,5S; ТТ 0,5S) |
1,0 |
±1,7 |
±0,6 |
±0,5 |
±0,5 |
|
0,8 |
±2,4 |
±0,8 |
±0,6 |
±0,6 | |
|
0,5 |
±4,6 |
±1,3 |
±0,9 |
±0,9 | |
|
37 (Счетчик 1,0) |
1,0 |
- |
±0,6 |
±0,5 |
±0,5 |
|
0,8 |
- |
±0,8 |
±0,6 |
±0,6 | |
|
0,5 |
- |
±1,3 |
±0,9 |
±0,9 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Номер ИК |
COSф |
Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95 | |||
|
52% |
55(10) %, |
520 % |
5100 % | ||
|
I2% < I изм< I 5 % |
I5(10) %<I и;м' I 20 % |
I20 %<Iизм<I100% |
I100 %<Iизм<I120% | ||
|
1 - 36, 38 - 49 (Счетчик 1,0; ТТ 0,5S) |
0,8 |
±3,8 |
±1,4 |
±1,0 |
±1,0 |
|
0,5 |
±2,3 |
±0,9 |
±0,8 |
±0,8 | |
|
37 (Счетчик 2,0) |
0,8 |
- |
±1,4 |
±1,0 |
±1,0 |
|
0,5 |
- |
±0,9 |
±0,8 |
±0,8 | |
|
Номер ИК |
COSф |
Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95 | |||
|
51(2)% |
55(10) %, |
520 % |
5100 % | ||
|
I1(2)% < I изм< I 5 % |
I5(10) %<I и;м' I 20 % |
I20 %<Iизм<I100% |
I100 %<Iизм<I120% | ||
|
1 - 36, 38 - 49 (Счетчик 0,5S; ТТ O,5S) |
1,0 |
±2,0 |
±0,8 |
±0,8 |
±0,8 |
|
0,8 |
±2,7 |
±1,0 |
±0,9 |
±0,9 | |
|
0,5 |
±4,8 |
±1,4 |
±1,2 |
±1,2 | |
|
37 (Счетчик 1,0) |
1,0 |
- |
±0,8 |
±0,8 |
±0,8 |
|
0,8 |
- |
±1,0 |
±0,9 |
±0,9 | |
|
0,5 |
- |
±1,4 |
±1,2 |
±1,2 | |
|
Номер ИК |
COSф |
Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95 | |||
|
52% |
55(10) %, |
520 % |
5100 % | ||
|
I2% < I изм< I 5 % |
I5(10) %<I изм<I 20 % |
I20 %<Iизм<I100% |
I100 %<Iизм<I120% | ||
|
1 - 36, 38 - 49 (Счетчик 1,0; ТТ 0,5S) |
0,8 |
±4,5 |
±2,0 |
±1,7 |
±1,7 |
|
0,5 |
±3,3 |
±1,6 |
±1,5 |
±1,5 | |
|
37 (Счетчик 2,0) |
0,8 |
- |
±2,0 |
±1,7 |
±1,7 |
|
0,5 |
- |
±1,6 |
±1,5 |
±1,5 | |
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с Примечания
1 Границы интервала допускаемой относительной погрешности 51(2)%p для coso 1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 5i(2)%p и 52%Q для COSO' 1,0 нормируются от I2%.
-
2 Границы интервала допускаемой относительной погрешности ИК № 37 нормируются от Ii0%
-
3 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).
Таблица 4 - Основные технические
ИИК
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов |
49 |
|
Нормальные условия применения: параметры сети: напряжение, % от Uном |
от 99 до 101 |
|
ток, % от Iном |
от 1(10) до 120 |
|
коэффициент мощности cos9 |
0,87 |
|
температура окружающей среды, °С |
от +21 до +25 |
|
частота, Гц |
50 |
|
Рабочие условия применения: параметры сети: напряжение, % от Uном |
от 90 до 110 |
|
ток, % от Iном |
от 1(10) до 120 |
|
коэффициент мощности, не менее |
0,5 |
|
частота, Гц |
от 46,9 до 50,4 |
|
температура окружающей среды для ТТ, °С |
от -40 до +40 |
|
температура окружающей среды для счетчиков, °С |
от +10 до +30 |
|
температура окружающей среды для сервера, °С |
от +10 до +30 |
|
атмосферное давление, кПа |
от 80,0 до 106,7 |
|
относительная влажность, % не более |
98 |
|
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: среднее время наработки на отказ, ч, не менее |
320000 |
|
среднее время восстановления работоспособности, ч, не более |
72 |
|
РСТВ-01-01: Коэффициент готовности, ч, не менее |
0,95 |
|
среднее время восстановления работоспособности, ч, не более |
24 |
|
Север БД Коэффициент готовности, ч, не менее |
0,99 |
|
среднее время восстановления работоспособности, ч, не более |
1 |
|
Глубина хранения информации Счетчики: Тридцатиминутный профиль нагрузки в двух направлениях, сут, не | |
|
менее |
45 |
|
При отключении питания, лет, не менее |
5 |
|
Сервер БД: Хранение результатов измерений и информации состояний | |
|
средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте. Регистрация событий:
- в журнале событий счетчика:
-
- параметрирования:
-
- пропадания напряжения;
- коррекции времени в счетчике.
- в журнале событий сервера:
- журналы событий счетчика;
- параметрирования сервера:
- коррекции времени в сервере. Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения:
- испытательной коробки;
- сервера ПВК.
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования подписи);
- установка пароля на счетчик;
- установка пароля на сервер ИВК. Возможность коррекции времени в:
- счетчиках (функция автоматизирована):
- сервере ИВК (функция автоматизирована).
