АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - измерительно - вычислительный комплекс электроустановки (ИВКЭ), включающий в себя контроллеры многофункциональные ARIS MT200 (далее - УСПД), каналообразующую аппаратуру для обеспечения информационного взаимодействия между уровнями системы ИВКЭ и ИВК.

• 3- й уровень - представляет собой информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (далее-сервер ИВК), устройство синхронизации времени УСВ-2 (УСВ), локально-вычислительную сеть, программное обеспечение ПК «Энергосфера», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 минут.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учёта соотнесены с текущим московским временем.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД, где осуществляется хранение и передача измерительной информации на сервер ИВК.

Далее измерительная информация поступает на сервер ИВК, где происходит вычисление значений электрической энергии и мощности с учетом коэффициентов трансформации трансформаторов тока и напряжения, а также выполняется дальнейшая обработка измерительной информации.

Сервер ИВК АИИС КУЭ с периодичностью один раз в 30 минут опрашивает УСПД и счетчики активной и реактивной электроэнергии, считывая с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий. Считанные данные записываются в базу данных сервера ИВК.

Сервер ИВК АИИС КУЭ не менее одного раза в сутки формирует отчеты в формате XML, подписывает электронной подписью (ЭП) и отправляет по выделенному каналу связи сети Internet в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем смежным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-2, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационной системы ГЛОНАСС.

Сервер ИВК АИИС КУЭ непрерывно сравнивает собственную шкалу времени со шкалой времени УСВ-2. Синхронизация шкалы времени сервера ИВК от шкалы времени сервера УСВ на величину ±1 с.

Сравнение шкалы времени УСПД со шкалой времени сервера ИВК осуществляется при каждом сеансе связи, при обнаружении расхождения шкалы времени УСПД от шкалы времени сервера ИВК на величину более ±1 с, выполняется синхронизация шкалы времени УСПД

Сравнение шкалы времени счетчиков, опрашиваемых УСПД, со шкалой времени УСПД осуществляется во время сеанса связи со счетчиком (1 раз в 30 минут). При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД на величину более ±2 с, выполняется синхронизация шкалы времени счетчика.

Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК осуществляется во время сеанса связи со счетчиком (1 раз в 30 минут). При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК на величину более ±2 с, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, УСПД, сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено. Знак поверки наносится на свидетельство о поверке АИИС КУЭ.

Заводской номер 03/24_АИИС КУЭ наносится на этикетку, расположенную на тыльной стороне сервера ИВК, типографским способом. Дополнительно заводской номер 03/24_указывается в формуляре АИИС КУЭ.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Состав измерительных каналов (далее - ИК) АИИС КУЭ приведен в таблице 2.

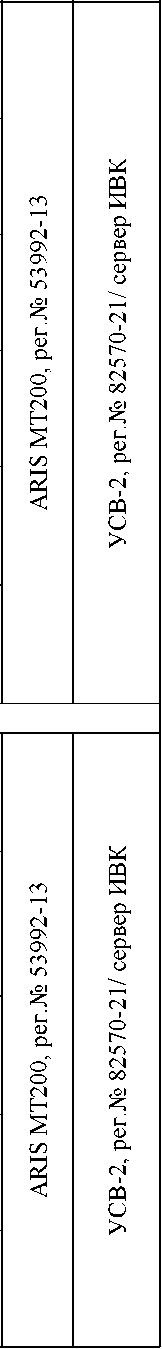

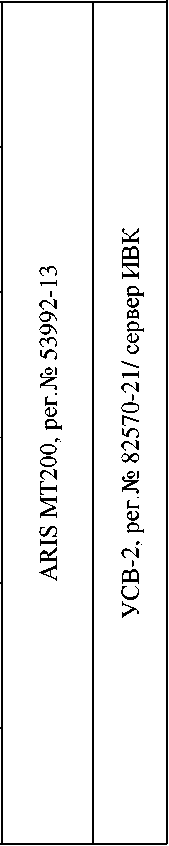

Таблица 2 - Состав

каналов АИИС КУЭ

Ульяновская ТЭЦ-1

СЭТ-4ТМ.03М.08 КТ 0,2S/0,5 Рег.№ 36697-12

СЭТ-4ТМ.03М.08 КТ 0,2S/0,5 Рег.№ 36697-12

Продолжение таблицы 2

1

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 2. Допускается замена, УСВ, УСПД на аналогичные утвержденных типов.

• 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

  Таблица 3 - Основные метрологические характеристики ИК АИИС '			КУЭ
  Номер ИК	Вид электрической энергии	Границы основной погрешности ±5, %	Границы погрешности в рабочих условиях ±5, %
  1	2	3	4
  1-4, 25-27	Активная	0,9	1,4
  	Реактивная	1,3	2,4

Таблица 4 - Основные технические

Продолжение таблицы 4

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - в журнале событий счетчика:

• - изменения конфигурации;

• - факты коррекции времени с фиксацией времени до и после коррекции;

• - отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

• - перерывы питания электросчетчика с фиксацией времени пропадания и восстановления;

• - в журнале событий УСПД:

• - попытки несанкционированного доступа;

• - изменения конфигурации;

• - перезапуски УСПД;

• - факты корректировки времени с фиксацией времени до и после коррекции;

• - результаты самодиагностики;

• - отключения питания;

• - в журнале событий ИВК:

• - изменение значений результатов измерений;

• - изменение коэффициентов измерительных трансформаторов тока и напряжения;

• - факт и величина синхронизации времени;

• - пропадание питания;

• - замена счетчика;

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчетчика, УСПД, -установка пароля на УСПД,

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- сервера ИВК;

- защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования ЭП);

• - установка пароля на счетчик;

• - установка пароля на УСПД;

• - установка пароля на сервере ИВК.
