Номер по Госреестру СИ: 94159-24
94159-24 Преобразователи давления
(МDM7000)
Назначение средства измерений:
Преобразователи давления MDM7000 (далее по тексту
преобразователи) предназначены для непрерывных измерений и преобразований значений давления жидкостей, газов или пара в унифицированный выходной сигнал силы постоянного тока или в цифровой выходной сигнал. Кроме того, преобразователи могут использоваться для измерений величин, функционально связанных с измеряемым давлением: уровня и плотности жидкостей, а также для измерений расхода жидкости, газа и пара.

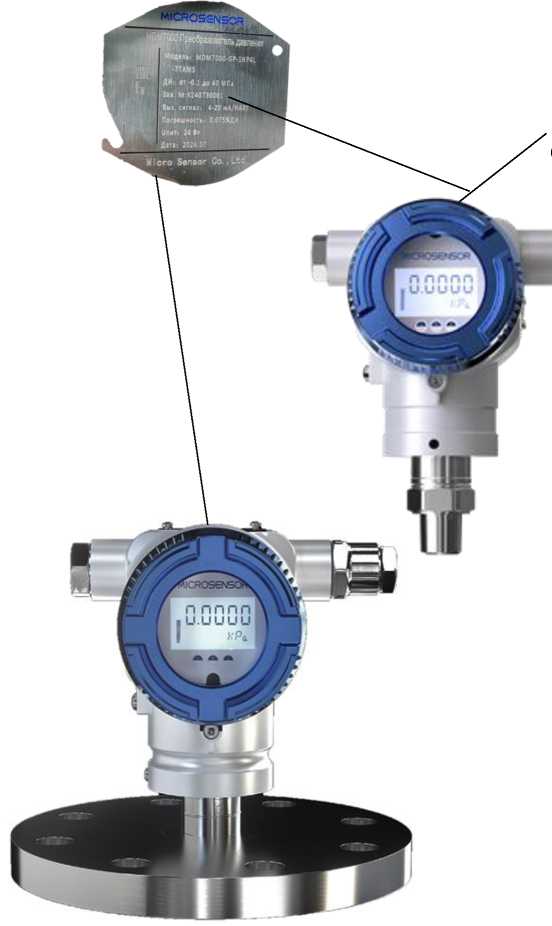

Внешний вид.
Преобразователи давления
Рисунок № 1

Внешний вид.
Преобразователи давления
Рисунок № 2

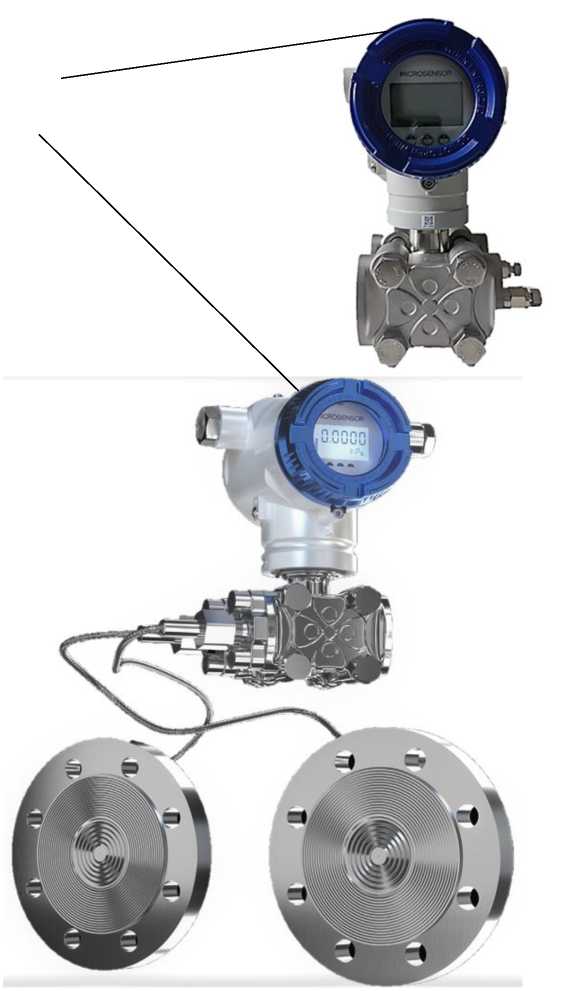

Внешний вид.
Преобразователи давления
Рисунок № 3
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), неизменяемое и не считываемое. Конструкция приборов исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствие с Р 50.2.077-2014.
Таблица 1 -
обеспечения п
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Hd |
|
Номер версии ПО (идентификационный номер), не ниже |
701 |
|
Цифровой идентификатор ПО |
- |
Идентификационные данные ПО можно увидеть на дисплее преобразователя при включении, при подсоединении к преобразователю HART-коммуникатора.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Обзор продукта» руководства по эксплуатации на средство измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1^107 Па».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^105 Па».
Стандарт предприятия «Преобразователи давления MDM7000».
ПравообладательMICRO SENSOR CO., LTD, Китай
Адрес: No.18 Yingda Road, Baoji, 721006, Shaanxi, P.R. China
Телефон: +86(29)8834 6384 Ext.801
E-mail: service@microsensor.cn
Изготовитель
MICRO SENSOR CO., LTD, КитайАдрес: No.18 Yingda Road, Baoji, 721006, Shaanxi, P.R. China Телефон: +86(29)8834 6384 Ext.801, Факс: +86(29)8834 6384 Ext.807 E-mail: service@microsensor.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, Факс: +7 (495) 437-56-66;
E-mail: office@vniims.ru,
Web-сайт: www.vniims.ru
Правообладатель
MICRO SENSOR CO., LTD, КитайАдрес: No.18 Yingda Road, Baoji, 721006, Shaanxi, P.R. China
Телефон: +86(29)8834 6384 Ext.801
E-mail: service@microsensor.cn
Принцип действия преобразователей давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя (мембраны).
Измеряемое давление с помощью заполняющей жидкости в закрытой полости передается на чувствительный элемент, вызывая его упругую деформацию. В результате деформации изменяется сопротивление моста одного из плеч первичного преобразователя и, как следствие, электрический сигнал в диагонали моста. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на устройство, формирующее унифицированный выходной сигнал постоянного тока от 4 до 20 мА. Одновременно формируется цифровой сигнал на базе HART-протокола. Полученная в цифровом виде информация может отображаться на жидкокристаллическом дисплее (ЖК-дисплее), на дисплее HART-коммуникатора, на дисплее персонального компьютера.
Преобразователи MDM7000 могут иметь различные исполнения, отличающиеся друг от друга видом измеряемого давления, метрологическими характеристиками, функциональными возможностями, наличием дисплея, типами присоединений к процессу, рабочей средой и габаритными размерами.
В зависимости от вида измеряемого давления преобразователи имеют обозначения:
MDM7000-DP - преобразователи разности давлений;
MDM7000-AP - преобразователи абсолютного давления;
MDM7000-GP - преобразователи избыточного давления;
MDM7000-DAP/ DGP - преобразователи абсолютного/ избыточного вентильным блоком разности давлений;
MDM7000-AP-T/ GP-Т - преобразователи абсолютного/ избыточного выносными разделительными мембранами;
следующие
давления с
давления с
MDM7000-LT - преобразователи разности давлений с выносными разделительными мембранами с капиллярными линиями;
MDM7000-LP - преобразователи разности давлений с выносными разделительными мембранами с капиллярными линиями, с возможностью измерений расхода, уровня.
Конструкция преобразователей MDM7000 позволяет подключать к ним различные типы фланцев, применять их с выносными разделительными мембранами, использовать в составе узла измерения расхода в комплексе со стандартными или специальными сужающими устройствами.
Заводской (серийный) номер наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового кода (см. рисунок 1).
Общий вид средств измерений представлен на рисунке 1.

Место нанесения заводского (серийного)
номера

Рисунок 1 - Общий вид преобразователей с указанием места нанесения заводского (серийного) номера
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование преобразователей не предусмотрено.
Таблица 6 - Комплектность манометров портативных
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления |
MDM7000 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. 1) |
|
Паспорт |
- |
1 экз. |
|
1) Допускается: - прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; | ||
|
- поставка на электронном носителе. | ||
Метрологические характеристики приведены в таблице 2 - 3, основные технические характеристики приведены в таблице 4.
Таблица 2 - Основные
п
|
Наименование характеристики |
Значение |
|
Диапазон измерений (ДИ), МПа 1) 2) |
см. таблицу 3 |
|
Пределы допускаемой основной приведенной погрешности измерений давления, ур, % ДИн 2) |
см. таблицу 3 |
|
Пределы допускаемой дополнительной погрешности измерений давления, вызванной отклонением температуры от нормальных условий на 10 °C, Yt, % ДИн |
см. таблицу 3 |
|
Вариация показаний, % ДИн |
0,04 |
|
Максимальное рабочее давление (Рраб), МПа 3) |
42 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением статического давления Рраб, % ДИн /10 МПа2) 3):
|
±0,5 ±0,1 ±0,075 ±0,15 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной отклонением напряжения питания постоянного тока от номинального значения, уи, % ДИн / 1 В |
0,005 |
|
Нормальные условия для преобразователей давления:
|
от +21 до +25 до 80 от 84 до 106,7 |
Примечание: ДИ - максимальный диапазон измерений преобразователя. ДИн - настроенный диапазон измерений преобразователя. | |
Таблица 3 - Диапазоны измерений, пределы допускаемых основной (ур) и дополнительной (yt) погрешностей______________________________________________________________________
|
ДИ, МПа |
Д,Иmin, МПа |
Ур, % ДИн |
Yt, % ДИн/ 10 °C | |
|
К<5 |
К>5 | |||
|
- Разность давлений MDM7000-DP | ||||
|
от -0,006 до 0,006 |
0,0002 |
±0,075 |
±(0,001+0,0148^К) |
±(0,1+0,05-К) |
|
от -0,04 до 0,04 |
0,0004 |
±0,075 |
±(0,0275+0,0095^К) |
±(0,075+0,0375^К) |
|
от -0,25 до 0,25 |
0,0025 | |||
|
от -1,00 до 1,00 |
0,01 | |||
|
от -3 до 3 |
0,03 | |||
|
- Разность давлений MDM7000-LP, MDM7000-LT | ||||
|
от -0,04 до 0,04 |
0,01 |
±(0,25+1 уь|) |
±((0,025+0,045^К) ■ 7^ ' |
±(0,375+0,125^К) |
|
от -0,25 до 0,25 |
0,025 | |||
|
- Избыточное давление MDM7000-G |
P | |||
|
от -0,04 до 0,04 |
0,002 |
±0,1 |
±(0,025+0,015^К) |
±(0,075+0,0375^К) |
|
от -0,1 до 0,25 |
0,0125 | |||
|
от -0,1 до 1,0 |
0,05 |
±0,075 |
±(0,0025+0,0145^К) | |
|
от -0,1 до 3,0 |
0,15 | |||
|
от -0,1 до 10,0 |
0,5 | |||
|
от -0,1 до 40,0 |
5,0 | |||
|
- Избыточное давление MDM7000-G |
P-Т | |||
|
от -0,04 до 0,04 |
0,01 |
±0,1 |
±0,2 |
±(0,5+0,15-К) |
|
от -0,1 до 0,25 |
0,025 | |||
|
от -0,1 до 1,0 |
0,1 | |||
|
от -0,1 до 3,0 |
0,3 | |||
|
от -0,1 до 10,0 |
1 | |||
|
- Избыточное давление MDM7000-DGP | ||||
|
от -0,006 до 0,006 |
0,0002 |
±0,075 |
±(0,001+0,0148^К) |
±(0,075+0,0375^К) |
|
от -0,04 до 0,04 |
0,0004 |
±0,075% |
±(0,025+0,035 •К) | |
|
от -0,1 до 0,25 |
0,0025 | |||
|
от -0,1 до 1,0 |
0,01 | |||
|
от -0,1 до 3,0 |
0,03 | |||
|
от -0,1 до 10,0 |
0,1 | |||
|
от -0,1 до 40,0 |
0,4 | |||
|
- Абсолютное давление MDM7000-AP | ||||
|
от 0 до 0,04 |
0,02 |
±0,2 |
- |
±(0,125+0,075^К) |
|
от 0 до 0,25 |
0,05 |
±(0,115+0,065-К) | ||
|
от 0 до 1,0 |
0,2 |
±0,1 | ||
|
от 0 до 10 |
1,0 |
±(0,025+0,015^К) | ||
|
- Абсолютное давление MDM7000-AP-T | ||||
|
от 0 до 0,04 |
0,02 |
±0,1 |
- |
±(0,5+0,15-К) |
|
от 0 до 0,25 |
0,05 | |||
|
от 0 до 1,0 |
0,2 | |||
|
- Абсолютное давление MDM7000-DAP | ||||
|
от 0 до 0,04 |
0,02 |
±0,2 |
- |
±(0,085+0,0625^К) |
|
от 0 до 0,25 |
0,05 |
±0,1 | ||
|
от 0 до 1,0 |
0,2 | |||
|
от 0 до 10 |
1,0 |
±(0,025+0,0195^К) | ||
|
Примечания:
| ||||
Таблица 4 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Выходные сигналы: - аналоговый сигнал постоянного электрического тока, мА |
от 4 до 20 |
|
- цифровые сигналы |
HART, дисплей |
|
Параметры электропитания: - диапазон напряжений питания постоянного тока, В |
от 10,5 до 55; от 16,5 до 551) |
|
- номинальное напряжение питания от источника постоянного тока, В |
24 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -40 до +85; от -20 до +70 2); -20 до +80 3); от -40 до +70 4) |
|
- относительная влажность, % |
до 95 |
|
- атмосферное давление, кПа |
от 86 до 106,7 |
|
Габаритные размеры, мм, не более (длина^ширина^высота) 5): |
114x140x200 |
|
Масса, кг, не более 5): MDM7000-DP |
4 |
|
MDM7000-AP /GP |
1,56 |
|
MDM7000-DAP/ DGP |
4 |
|
MDM7000-AP-T/ GP-Т |
1,61 |
|
MDM7000-LT 6) |
15,5 |
|
MDM7000-LP |
6,35 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb 0Ex ia IIC T4 Ga |
|
1) Для преобразователей с протоколом HART. | |
|
2) Для преобразователей с жидкокристаллическим дисплеем (ЖК-дисплеем). Воздействие | |
|
температуры окружающего воздуха ниже минус 20 °С не |
приводит к повреждению ЖК- |
|
дисплея, при этом показания ЖК-дисплея могут быть нечитаемыми, частота его обновления снижается. Работоспособность ЖК-дисплея не влияет на метрологические характеристики и | |
|
работоспособность преобразователей давления.
| |
|
5) Без учета капиллярных трубок, фланцев, выносных мембран. | |
|
6) Без учета капиллярной трубки, с учетом фланца. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
2 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
