Номер по Госреестру СИ: 94199-24
94199-24 Манометры цифровые
(LABDMM2)
Назначение средства измерений:
Манометры цифровые LABDMM2 (далее - манометры) предназначены для измерений избыточного давления жидкостей и газов с индикацией текущих измеренных значений на ЖК-дисплее.

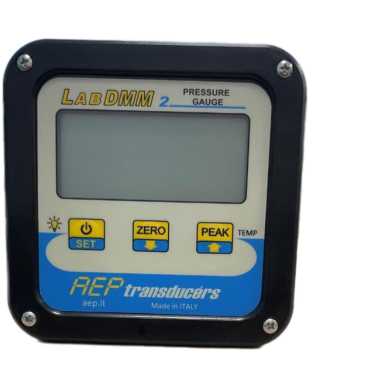

Внешний вид.
Манометры цифровые
Рисунок № 1

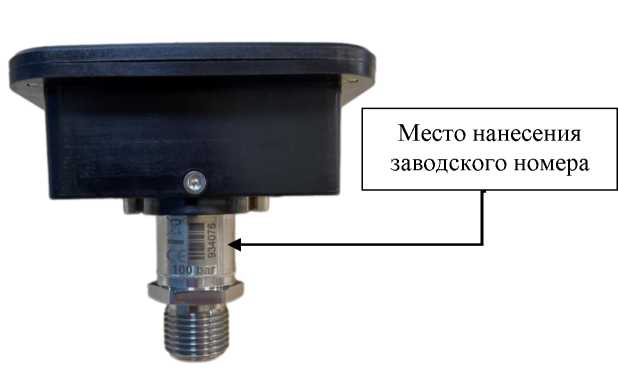

Внешний вид.
Манометры цифровые
Рисунок № 2
Общие сведения
Дата публикации - 25.12.2024
Срок свидетельства -
Номер записи - 196000
ID в реестре СИ - 1422193
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LABDMM2,
Производитель
Изготовитель - AEP transducers
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3076 от 2024.12.24 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Манометры цифровые (LABDMM2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Кто поверяет Манометры цифровые (LABDMM2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Манометры цифровые (LABDMM2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Манометры цифровые LABDMM2 имеют встроенное программное обеспечение и имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
r 1.08 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.Х* |
|
* Х - значения от 0 до 99, не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 16 «Методы испытаний» руководства по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ПравообладательAEP transducers, Италия
Адрес: 41126 Cognento (MODENA) Italy Via Bottego 33/A
Телефон +39 059 346441
E-mail: aep@aep.it
Изготовитель
AEP transducers, ИталияАдрес: 41126 Cognento (MODENA) Italy Via Bottego 33/A
Телефон +39 059 346441
E-mail: aep@aep.it
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
AEP transducers, ИталияАдрес: 41126 Cognento (MODENA) Italy Via Bottego 33/A
Телефон +39 059 346441
E-mail: aep@aep.it
Принцип действия манометров цифровых LABDMM2 основан на зависимости величины упругой деформации чувствительного элемента от измеряемого давления. Измеряемое давление, воздействующее на чувствительный элемент (мембрану), преобразуется в силу, передаваемую на чувствительный элемент тензопреобразователя. Под действием этой силы чувствительный элемент тензопреобразователя деформируется, изменяя сопротивление расположенных на нем тензорезисторов. Электронный блок преобразует это изменение сопротивления и отображает количественное значение измеренного давления на встроенном ЖК-дисплее.
Конструктивно манометры состоят из первичного преобразователя, электронного устройства и жидкокристаллического индикатора (ЖК экрана) с кнопками управления, а также штуцера и корпуса.
Цифровые манометры данного типа имеют заводские номера: 934120, 934076, 934075.
Общий вид манометров представлен на рисунке 1.
Нанесение знака поверки на манометры не предусмотрено. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
Пломбирование манометров не предусмотрено.
Манометры имеют заводские номера в виде арабских цифр, которые наносятся методом гравировки на штуцер манометра.
Рисунок 1 - Общий вид манометров цифровых LABDMM2
Таблица 1 - Метрологические характеристики манометров
|
Наименование характеристики |
Значения |
|
Диапазон измерений давления, бар (МПа):
|
от 0 до 100 (от 0 до 10) от 0 до 700 (от 0 до 70) |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления 1), % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности измерения давления, вызванной отклонением температуры окружающей среды от нормальных условий, на каждые 10 °С, % |
±0,5 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,0 |
|
1) вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления | |
Таблица 2 - Технические характеристики манометров
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания постоянного тока, В1)2)3) |
3,6 |
|
Рабочие условия эксплуатации:
|
от -10 до +60; от 30 до 90 от 84 до 106,7 |
таблицы 2
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - длина |
100 |
|
- ширина |
100 |
|
- высота |
87,5 |
|
Масса, кг, не более |
0,4 |
| |
|
3) номинальное напряжение питания 3,6 В. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
175200 |
|
Средний срок службы, лет, не менее |
20 |
