Конструктивно система состоит из: системы датчиков, включающей лазерные 2D профилометры в количестве 21 шт., лазерного датчика скорости/длины, смонтированных на несущей металлоконструкции над транспортным рольгангом; контроллера синхронизации лазерных 2D профилометров, сетевого коммутатора, модуля ввода/вывода дискретных сигналов, устройства светозвуковой сигнализации расположенных в шкафу управления ШУ1 на грузовой раме измерительной платформы; вычислительного блока, источника бесперебойного питания, монитора, устройства для организации удаленного рабочего места и пульта управления бригадира по перемещению, расположенных в шкафу управления ШУ2; электронного пульта управления, компьютерного оборудования с программным обеспечением, комплекта технических средств для настройки и поверки, распределительного шкафа, сигнальных интерфейсов и соединительных кабелей.

Принцип действия систем при измерении отклонений от плоскостности и серповидности основан на применении лазерной линейной триангуляции, т.е. на освещении лазерными датчиками под определенным углом объекта измерений и регистрации отраженной проекции линий лазерного излучения с помощью фоточувствительных элементов. Системой предусмотрено синхронное измерение в трех поперечных сечениях листа равноудаленных на расстояние 500 мм друг от друга, что позволяет производить измерение отклонений от плоскостности на длине один метр одним снимком и минимизировать влияние вибраций и колебаний листа. Для измерений длины листа используется измеритель скорости и длины бесконтактный LS9500-410 производства «Beta LaserMike», представляющий собой двухлучевую интерферометрическую систему, принцип измерений которой основан на применении лазерного доплеровского измерения скоростей (LDV) и при интегрировании по времени для измерения длины.

Для измерений ширины система выдает положение, ширину и яркость лазерных линий, которые она распознает и путем анализа вычисляются координаты точек поверхности объекта измерений, на которой присутствует лазерный луч. Система производит последовательное измерение расстояний от базовой поверхности до поверхности измеряемого листа в поперечных сечениях.

При измерении косины реза используется измеренная длина листа и координаты торцевых кромок листа, полученные с продольно размещенных шести лазерных 2D профилометров.

К системам данного типа относятся Системы измерительные геометрических параметров проката SMGsteel с заводскими №№ 15006944, 15006945, которые указаны на маркировочной табличке, расположенной на несущей металлоконструкции над роликовым рольгангом и на двери шкафа управления.

Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование системы не предусмотрено.

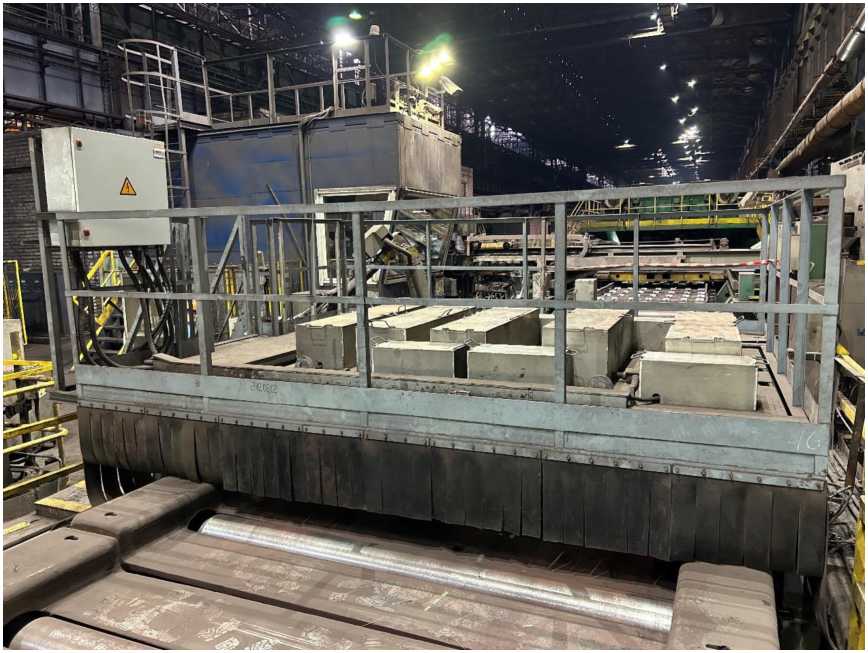

Общий вид системы с указанием заводского номера, состоящего из арабских цифр наносенного на маркировочную табличку типографским методом, представлен на рисунке 1.

Основные элементы системы имеют маркировку, содержащую:

• - наименование предприятия-изготовителя;

• - обозначение типа;

• - заводской номер;

• - дата изготовления;

• - знак утверждения типа.
