Номер по Госреестру СИ: 94206-24
94206-24 Спектрометры оптико-эмиссионные портативные
(Metal Power)
Назначение средства измерений:
Спектрометры оптико-эмиссионные портативные Metal Power (далее - спектрометры) предназначены для измерений массовой доли элементов в металлах и сплавах.

Внешний вид.
Спектрометры оптико-эмиссионные портативные
Рисунок № 1

Внешний вид.
Спектрометры оптико-эмиссионные портативные
Рисунок № 2

Внешний вид.
Спектрометры оптико-эмиссионные портативные
Рисунок № 3
Программное обеспечение
Спектрометры оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
The Analyst |
|
Номер версии ПО (идентификационный номер ПО) |
1.X1 |
|
Цифровой идентификатор ПО |
- |
|
*«Х» не относится к метрологически значимой части ПО |
и может принимать численные |
|
значения от 0 до 9. |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
приведены в документах:
-
- «Спектрометры оптико-эмиссионные Metal Power. Модель Metavision-MX. по эксплуатации» (раздел 7 «Начало использования Metavision-MX»);
-
- «Спектрометры оптико-эмиссионные Metal Power. Модель Metavision-MX+. по эксплуатации» (раздел 7 «Начало использования Metavision-MX+»).
Применение спектрометров в сфере государственного регулирования
Руководство
Руководство
обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документах:
-
- «Спектрометры оптико-эмиссионные Metal Power. Модель Metavision-MX. по эксплуатации» (раздел 7 «Начало использования Metavision-MX»);
-
- «Спектрометры оптико-эмиссионные Metal Power. Модель Metavision-MX+. по эксплуатации» (раздел 7 «Начало использования Metavision-MX+»).
Применение спектрометров в сфере государственного регулирования
Руководство
Руководство
обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр оптико-эмиссионный портативный* |
Metal Power |
1 шт. |
|
Программное обеспечение (встроенное) |
ПО |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
*В зависимости от заказа спектрометр поставляется с зондами (одним или несколькими): | ||
|
Arc, Spark, UV Smart, UVis Smart. | ||
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта Российской Федерации от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы «METAL POWER ANALYTICAL PVT. LTD», Индия.
ПравообладательФирма «METAL POWER ANALYTICAL PVT. LTD», Индия
Адрес: 87, Metal Power House Plot No. 14, Marol Co-operative Industrial Estate Andheri (East) Mumbai - 400 059, BHARAT (INDIA)
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.
Конструктивно спектрометры выполнены в виде мобильных приборов, блоки которых расположены на колесном шасси. Спектрометры состоят из оптико-электронного блока и выносного источника эмиссионного излучения (зонда) в виде пистолета, соединенных между собой специальным кабелем. В состав оптико-электронного блока входят оптическая система по схеме Пашен-Рунге с голографической дифракционной решеткой и системой регистрации эмиссионного излучения на основе светочувствительных детекторов (CCD или CMOS-матрицы), генератор электрического разряда, управляющая электроника, блок аккумуляторных батарей. В корпус спектрометров встроен управляющий работой спектрометра компьютер со специализированным программным обеспечением и сенсорным экраном. Для продувки электрода и искровой камеры зонда используется аргон из баллона с чистотой не менее 99,9998 % (в комплектность спектрометров не входит).
С помощью генератора электрического разряда между пробой и электродом выносного источника эмиссионного излучения создается низковольтная искра или дуга (в зависимости от используемого выносного зонда). Излучение плазмы по оптоволокну подается в оптикоэлектронный блок, где происходит разложение эмиссионного излучения в спектр и при помощи светочувствительных детекторов фиксируется интенсивность излучения на выбранных для целевого компонента пробы длинах волн, а также интенсивность излучения линий основного элемента анализируемого сплава. Массовая доля элемента пробы определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения компонента пробы на заданной длине волны, отнесенной к линии основного элемента анализируемого сплава, и массовой долей элемента в градуировочных образцах.
В зависимости от заказа спектрометры поставляются с одним или несколькими зондами: Arc, Spark, UV Smart, UVis Smart.
Программное обеспечение спектрометров поставляется по заказу с требуемыми для анализа «основами» - аналитическими программами для измерений массовой доли элементов в различных металлах и сплавах.
Спектрометры могут работать как от сети электропитания, так и от встроенного блока аккумуляторных батарей.
Спектрометры выпускаются следующих моделей: Metavision-MX, Metavision-MX+. Модели отличаются между собой техническими и метрологическими характеристиками.Корпуса спектрометров изготовлены из металлических сплавов, пластиков и окрашены в цвета в соответствии с технической документацией производителя.
Каждый экземпляр спектрометров имеет серийный номер, расположенный на табличке на задней стороне спектрометра. Серийный номер имеет цифровой формат и наносится типографским или не предусмотрено.
Общий вид
на рисунках 1-2.
иным способом. Нанесение знака поверки на средство измерений
спектрометров и место нанесения серийного номера представлены


а) спектрометры модели Metavision-MX
б) спектрометры модели Metavision-MX+

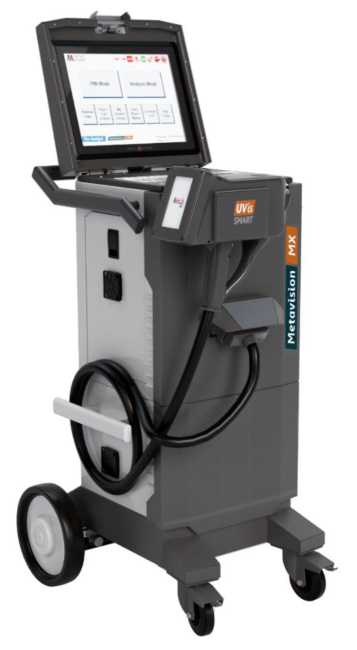

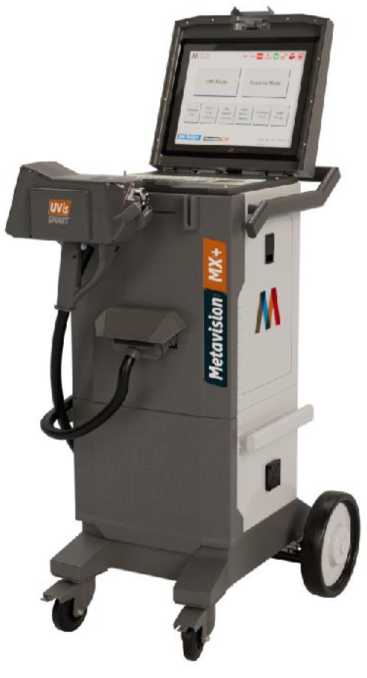

Рисунок 1 - Общий вид спектрометров оптико-эмиссионных портативных Metal Power
есто нанесения
)ийного номера

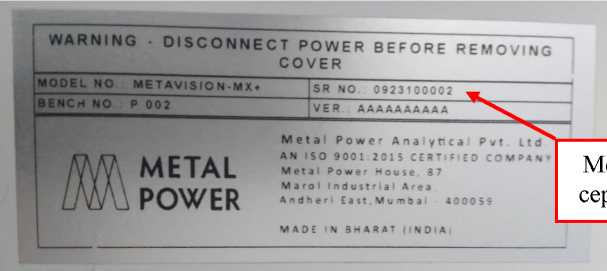

Рисунок 2 - Место нанесения серийного номера
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и к местам настройки (регулировки).
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | |
|
Metavision-MX |
Metavision-MX+ | |
|
Диапазон измерений массовой доли элементов, % |
от 0,001 до 50,0 |
от 0,0005 до 50,0 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, %, в поддиапазонах измерений: - от 0,0005 % до 0,01 % включ. |
15 | |
|
- от 0,001 % до 0,01 % включ. |
15 |
- |
|
- св. 0,01 % до 0,1 % включ. |
10 |
10 |
|
- св. 0,1 % до 1,0 % включ. |
8 |
8 |
|
- св. 1,0 % до 50,0 % |
5 |
5 |
|
Чувствительность, усл. ед./%, не менее1 |
1500 | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение для модели | |
|
Metavision-MX |
Metavision-MX+ | |
|
Спектральный диапазон, нм |
от 160 до 420 |
от 160 до 671 |
|
Параметры электрического питания 1) от сети электропитания: | ||
|
- напряжение переменного тока, В |
от 85 до 265 | |
|
- частота переменного тока, Гц |
от 47 до 63 | |
|
2) от встроенного блока аккумуляторных батарей: | ||
|
- номинальное напряжение постоянного тока, В |
25 | |
|
Потребляемая мощность, В-А, не более |
600 | |
|
Габаритные размеры оптико-электронного блока, мм, не более: | ||
|
- высота |
1100 | |
|
- ширина |
582 | |
|
- длина |
670 | |
|
Масса, кг, не более |
65 |
70 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +5 до +50 | |
|
- относительная влажность, % |
от 20 до 80 | |
