Номер по Госреестру СИ: 94208-24
94208-24 Установки измерительные
(ОРЕНБУРГ-1-250)
Назначение средства измерений:
Установки измерительные Оренбург-1-250 (далее - установки) предназначены для измерений массы скважинной жидкости, массы скважинной жидкости без учета массы воды и массы попутного нефтяного газа, а также объема свободного попутного нефтяного газа, приведенного к стандартным условиям, в составе нефтегазоводяной смеси.
Внешний вид.
Установки измерительные
Рисунок № 1
Внешний вид.
Установки измерительные
Рисунок № 2
Общие сведения
Дата публикации - 25.12.2024
Срок свидетельства -
Номер записи - 196009
ID в реестре СИ - 1422202
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Газпромнефть-Автоматизация" (ООО "Газпромнефть-Автоматизация")
Страна - РОССИЯ
Населенный пункт - г. Ноябрьск, ЯМАО
Уведомление о начале осуществления предпринимательской деятельности -
Бесплатный
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 11
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№3076 от 2024.12.24 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Установки измерительные (ОРЕНБУРГ-1-250)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Газпромнефть-Автоматизация" (ООО "Газпромнефть-Автоматизация")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94208-24 |
Установки измерительные, ОРЕНБУРГ-1-250 Общество с ограниченной ответственностью "Газпромнефть-Автоматизация" (ООО "Газпромнефть-Автоматизация") (РОССИЯ г. Ноябрьск, ЯМАО) |
ОТ МП |
2 года |
Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).
Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.
В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.
Кто поверяет Установки измерительные (ОРЕНБУРГ-1-250)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 11 | 11 | 0 | 0 | 11 | 11 | 0 |
Стоимость поверки Установки измерительные (ОРЕНБУРГ-1-250)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) установок реализовано в контроллере, входящем в состав каждой установки, и обеспечивает реализацию функций установок. Метрологические характеристики установок нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО установок
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ORNTR |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
DCDEAD20 |
|
Алгоритм вычисления контрольной суммы |
CRC32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульных листах руководства по эксплуатации и паспорта установок.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «ГСИ. Масса скважинной жидкости и объем попутного нефтяного газа. Методика измерений с применением установок измерительных ОРЕНБУРГ-1-250», свидетельство об аттестации методики (метода) измерений № RA.RU.313391/2909-24 от 27.04.2024 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.2.1, 6.5).
ПравообладательОбщество с ограниченной ответственностью «Газпромнефть-Оренбург»
(ООО «Газпромнефть-Оренбург»)
ИНН 5610218014
Юридический адрес: 460000, г. Оренбург, ул. Краснознаменная, д. 56/1
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62
Факс: +7(843)272-00-32
E-mail: office@vniir.org
Принцип действия установок основан на разделении в сепараторе нефтегазоводяной смеси на жидкость и нефтяной газ, измерении массы скважинной жидкости и объемной (или массовой) доли воды в ней, а также массы свободного попутного нефтяного газа и последующего вычисления объема газа, приведенного к стандартным условиям.
Установка представляет собой изделие, состоящее из следующих частей:
-
- комплекс технологический;
-
- комплекс инженерного оборудования;
-
- система сбора, обработки информации и управления;
-
- система распределения электроэнергии.
В состав технологического комплекса установки входят два блок-бокса - блок технологический (далее - (БТ) и блок автоматики (далее - БА).
В БТ осуществляется прием газожидкостной смеси, разделение ее на жидкость и газ, формирование измерительной информации о массовом расходе и плотности жидкости, массовом расходе газа, температуре жидкости и газа.
В состав БТ входит следующее оборудование и средства измерений (далее - СИ):
-
- двухфазный сепаратор;
-
- пробоотборники жидкости и газа;
-
- счетчики-расходомеры массовые Micro Motion (рег. №№ 45115-16, 45115-10);
-
- счетчики-расходомеры массовые кориолисовые Rotamass (рег. № 27054-14);
-
- расходомеры-счетчики массовые кориолисовые Rotamass модели RC (рег. № 7539419);
-
- счетчики-расходомеры массовые Штрай-Масс (рег. № 70629-18);
-
- датчики давления Метран-150 (рег. № 32854-13);
-
- датчики давления «Метран-150» (рег. №№ 32854-08, 32854-09);
-
- датчики давления Метран-75 (рег. № 48186-11);
-
- датчики давления АМ-2000 (рег. № 35035-08);
-
- датчики давления серии АМ-2000 (рег. № 35035-14);
-
- датчики давления МС3000 (рег. № 29580-10);
-
- датчики давления ЭМИС-БАР (рег. № 72888-18);
-
- преобразователи давления измерительные EJA (рег. № 14495-09);
- термопреобразователи с унифицированным выходным сигналом Метран-270 (рег. № 21968-11);
- термопреобразователи с унифицированным выходным сигналом Метран-2700 (рег. №№ 38548-08, 38548-13);
- показывающие СИ давления утвержденного типа с верхним пределом диапазона измерений не ниже 10,0 МПа, класс точности не ниже 1,5.
В БА размещаются:
-
- шкаф блока индикации и управления (далее - БИУ), в котором осуществляется сбор и обработка информации, поступающей от датчиков и преобразователей БТ, управление оборудованием, входящим в состав БТ, передачу информации на верхний уровень управления;
-
- устройства программного управления TREI-5B (рег. № 31404-08);
-
- шкаф силового управления;
-
- вторичные устройства СИ, установленных в БТ.
К установкам данного типа относятся установки измерительные Оренбург-1-250 с заводскими номерами 001, 002, 003, 004, 005, 006, 007, 008, 009, 010, 011.
На рис. 1 приведена фотография общего вида установки.
На рис. 2 приведена фотография маркировочной таблички установки.
Маркировочная табличка

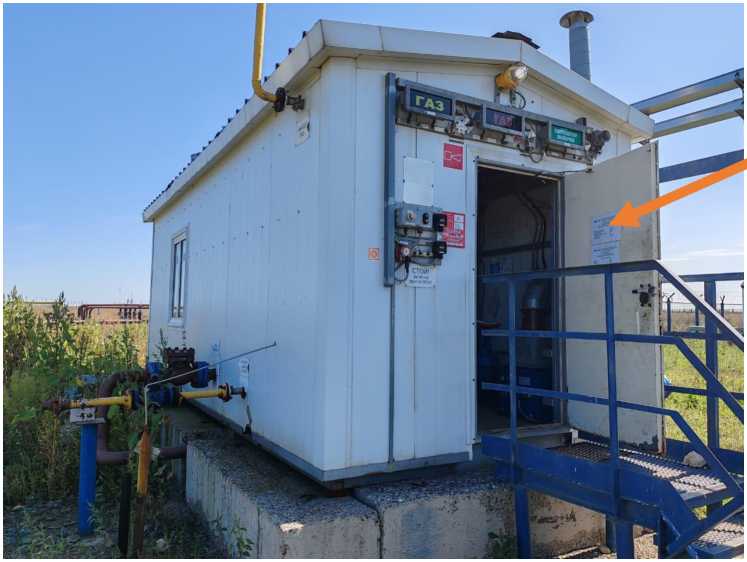

Рисунок 1 - Фотография общего вида установки и место крепления маркировочной таблички

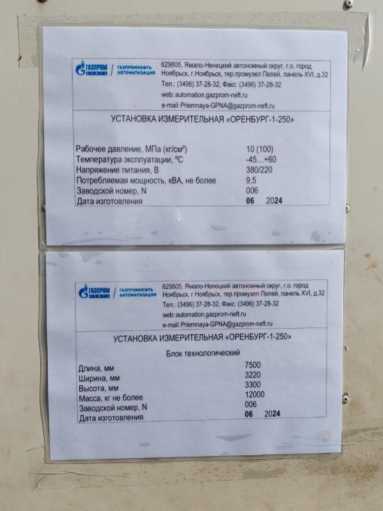

Рисунок 2 - Фотография маркировочной таблички
Заводской номер указывается в паспорте установки типографским способом и на маркировочной табличке типографским способом. Формат нанесения заводского номера - цифровой. Маркировочная табличка закрепляется внутри помещения блок-бокса в месте, доступном для однозначной идентификации установки.
Комплектность установок приведена в таблице 4.
Таблица 4 - Комплектность установок
|
Наименование |
Обозначение |
Количество |
|
Установка измерительная Оренбург-1-250 |
- |
1 шт. |
|
Комплект эксплуатационных документов: - руководство по эксплуатации «Установка измерительная Оренбург-1-250»; |
ГПНА 01.00.00.000 РЭ |
1 шт. |
|
- паспорт «Установка измерительная Оренбург-1250» |
ГПНА 01.00.00.000 ПС |
1 шт. |
установок приведены в таблицах 2 и
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода жидкости в составе нефтегазоводяной смеси, т/сут |
от 5 до 1500 |
|
Диапазон измерений объёмного расхода свободного попутного нефтяного газа в составе нефтегазоводяной смеси, приведенный к стандартным условиям, м3/сут |
от 5000 до 350000 |
|
Пределы допускаемой относительной погрешности измерений: а) массы и массового расхода скважинной жидкости, % б) массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, при содержании воды (в объемных долях):
в) объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, % |
±2,5 ±6 ±15 не нормируется ± 5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефтегазоводяная смесь |
|
Содержание газа (газовый фактор) в стандартных условиях, м3/т |
от 10 до 800 |
|
Содержание воды в нефтегазоводяной смеси, % |
от 0 до 98 |
|
Диапазон давления измеряемой среды, МПа |
от 0,2 до 10,0 |
|
Диапазон температуры измеряемой среды, °С |
от -5 до +90 |
|
Кинематическая вязкость жидкости при +20 °С, сСт |
от 3,3 до 3,75 |
|
Плотность жидкости в рабочих условиях, кг/м3 |
от 700 до 1180 |
|
Плотность нефти при 20 °С, кг/м3 |
от 800 до 900 |
|
Плотность свободного попутного нефтяного газа, кг/м3 |
от 0,75 до 0,915 |
|
Содержание механических примесей, мг/л |
1000 |
|
Объемное содержание сероводорода, %, не более |
6 |
|
Габаритные размеры блок-бокса технологического (ДхШхВ), мм |
7500х3220х3300 |
|
Габаритные размеры блок-бокса автоматики (ДхШхВ), мм |
2700х3050х2690 |
|
Масса блок-бокса технологического, кг |
11000 |
|
Масс блок-бокса автоматики, кг |
2500 |
|
Параметры электрического питания:
|
380±38 (трехфазное), 220±22 (однофазное) 50±0,4 |
|
Потребляемая мощность, кВт, не более |
9,5 |
|
Условия эксплуатации:
|
+5 от -45 до +60 |
