Номер по Госреестру СИ: 94209-24
94209-24 Полуприцеп-цистерна
(ROHR)
Назначение средства измерений:
Полуприцеп-цистерна ROHR (далее - ПЦ) предназначена для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых (далее - жидкости).

Внешний вид.
Полуприцеп-цистерна
Рисунок № 1

Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспортов ПЦ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 «Методика измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
Правообладатель
Фирма TUBE Special Vehicles GmbH, Германия
Адрес: Ittlingerstrasse, 157 D-94315, Strauburg, Germany
Изготовитель
Фирма TUBE Special Vehicles GmbH, Германия
Адрес: Ittlingerstrasse, 157 D-94315, Strauburg, Germany
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10, 8-800-700-68-78
E-mail: gnmc@nefteavtomatika.ru
Правообладатель
Фирма TUBE Special Vehicles GmbH, Германия
Адрес: Ittlingerstrasse, 157 D-94315, Strauburg, Germany
Принцип действия ПЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
Конструктивно ПЦ выполнен в виде горизонтального резервуара, имеющего в поперечном сечении чемоданообразную форму, установленную на шасси автомобиля. Для гашения гидравлических ударов во время движения, внутри ПЦ установлены волнорезы. Технологическое оборудование предназначено для выполнения операций налива-слива жидкости и включает в себя:
-
- горловину с указателем уровня, люком и дыхательным клапаном;
-
- сливной патрубок, оборудованный задвижкой.
На боковых сторонах и сзади ПЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Действительное значение вместимости ПЦ с зав. № 3627 указывается на табличке, закрепленной на бортике возле горловины. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационной табличке ударным способом и в паспорте типографическим способом.
Общий вид ПЦ представлен на рисунке 1.

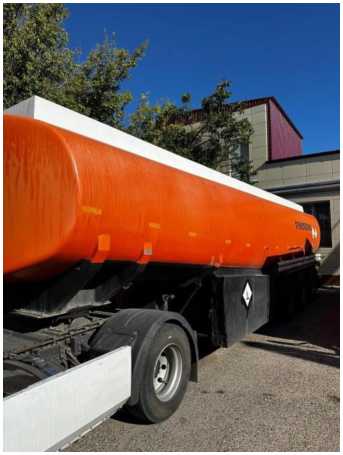

Рисунок 1 - Общий вид ПЦ
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

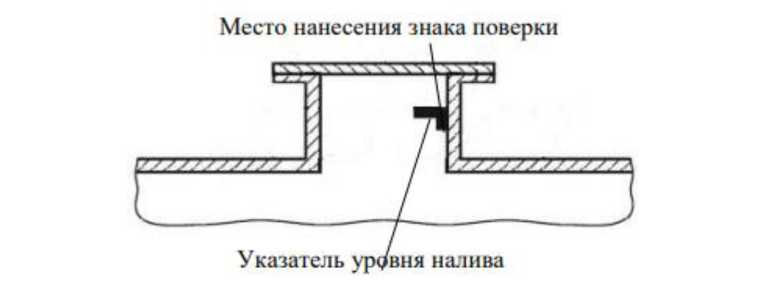

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Т а б л и ц а 3 - Комплектность средст
|
Наименование и условные обозначения |
Обозначение |
Количество, шт./экз. |
|
Полуприцеп-цистерна ROHR |
- |
1 |
|
Паспорт |
- |
1 |
Т а б л и ц а 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
39,5 |
|
Разность между номинальной и действительной вместимостью ПЦ, %, не более |
±1,5 |
|
Пределы допускаемой относительной погрешности ПЦ, % |
±0,40 |
Т а б л и ц а 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество секций, шт |
5 |
|
Температура окружающей среды при эксплуатации, °С |
от -40 до +45 |
