Номер по Госреестру СИ: 94211-24
94211-24 Реле контроля изоляции цифровые
(РКИЦ-3)
Назначение средства измерений:
Реле контроля изоляции цифровые РКИЦ-3 (далее - РКИЦ-3) предназначены для измерений сопротивления изоляции.
Внешний вид.
Реле контроля изоляции цифровые
Рисунок № 1
Общие сведения
Дата публикации - 25.12.2024
Срок свидетельства - 24.12.2029
Номер записи - 196012
ID в реестре СИ - 1422205
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Завод нефтегазовой аппаратуры Анодъ" (ООО "ЗНГА Анодъ")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности -
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Статистика
Кол-во поверок - 200
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 200
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№3076 от 2024.12.24 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Реле контроля изоляции цифровые (РКИЦ-3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Завод нефтегазовой аппаратуры Анодъ" (ООО "ЗНГА Анодъ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88827-23 18.04.2028 |
Модули измерения для зарядных станций, Радуга Общество с ограниченной ответственностью "Завод нефтегазовой аппаратуры Анодъ" (ООО "ЗНГА Анодъ") (РОССИЯ г. Пермь) |
ОТ МП |
3 года |
|
94211-24 24.12.2029 |
Реле контроля изоляции цифровые, РКИЦ-3 Общество с ограниченной ответственностью "Завод нефтегазовой аппаратуры Анодъ" (ООО "ЗНГА Анодъ") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Реле контроля изоляции цифровые (РКИЦ-3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 200 | 200 | 0 | 0 | 200 | 200 | 0 |
Стоимость поверки Реле контроля изоляции цифровые (РКИЦ-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) РКИЦ-3 является встроенным ПО.
Конструкция РКИЦ-3 исключает возможность несанкционированного влияния на ПО и измерительную информацию. В процессе эксплуатации данное ПО не может быть модифицировано или считано через какой- либо интерфейс.
Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики РКИЦ-3 нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО РКИЦ-3 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
rki |
|
Номер версии (идентификационный номер ПО) |
7.Х |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей:
| |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Принцип работы» документа ПВФТ.468213.001РЭ «Реле контроля изоляции цифровое РКИЦ-3. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 27.12.24-118-73892839-2024 «Реле контроля изоляции цифровое РКИЦ-3. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Завод нефтегазовой аппаратуры Анодъ» (ООО «ЗНГА Анодъ»)
ИНН 5907027941
Адрес юридического лица: 614112, г. Пермь, ул. Репина, д. 115
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия РКИЦ-3 основан на измерении сопротивления между проводниками и «землей» с помощью тестового сопротивления, подключаемого к кабелю, у которого необходимо контролировать сопротивление изоляции. С помощью микропроцессора, входящего в состав РКИЦ-3, производится обработка измеренных токов утечки с тестовым резистором и без него.
Реле контроля изоляции цифровое РКИЦ-3 непрерывно контролирует сопротивление изоляции изолированных шин в сети постоянного тока, находящихся под напряжением, и напряжение сети. При отношении сопротивления изоляции положительной или отрицательной шины относительно «земли» к напряжению сети, более 50 Ом/В замкнуты контакты твердотельного реле «Предупреждение». При отношении сопротивления изоляции положительной или отрицательной шины относительно «земли» к напряжению сети менее 50 Ом/В замкнуты контакты твердотельного реле «Авария».
При напряжении контролируемой сети меньше 100 В, контакты твердотельных реле «Предупреждение» и «Авария» разомкнуты.
Светодиоды «Предупреждение» и «Авария» горят при замкнутых контактах одноименных твердотельных реле.
Светодиод «Режим» мигает с частотой примерно 1 раз в 2 секунду, когда напряжение контролируемой сети меньше 150 В и мигает с частотой примерно 2 раза в секунду, когда напряжение контролируемой сети от 150 до 1000 В.
РКИЦ-3 выполнено в корпусе для установки на DIN-рейку.
В нижней части РКИЦ-3 располагаются клеммы для подключения к контролируемой сети.
В верхней части РКИЦ-3 располагаются клеммы выходных реле и клеммы для подключения к внешнему источнику питания плюс 12 В.
Цепи питания, измерения и контакты выходного реле гальванически развязаны.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде буквенно-цифрового кода.
Общий вид РКИЦ-3 с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на РКИЦ-3 не предусмотрено. Пломбирование мест настройки (регулировки) РКИЦ-3 не предусмотрено.

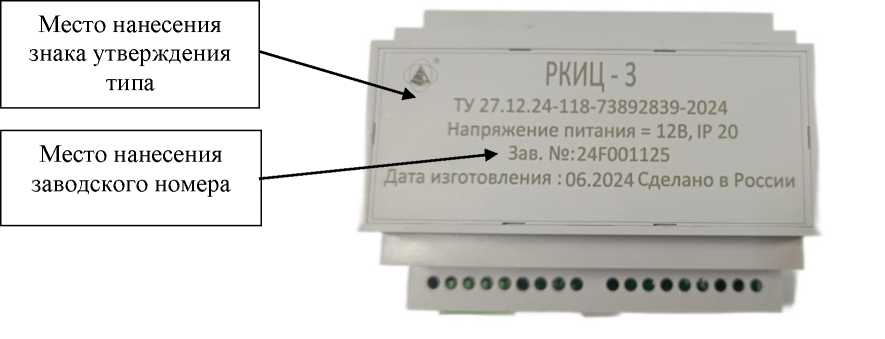

Рисунок 1 - Общий вид РКИЦ-3 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 5 - Комплектность средства и
|
Наименование |
Обозначение |
Количество |
|
Реле контроля изоляции цифровое РКИЦ-3 |
ПВФТ.468213.001 |
1 шт. |
|
Руководство по эксплуатации |
ПВФТ.468213.001РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Программное обеспечение |
Colibrator RKI.exe |
1 шт.* |
|
Примечание: * - направляется заказчику по запросу (в виде ссылки на скачивание). | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления изоляции, МОм |
от 0,005 до 3,0 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления изоляции, % |
±5,0 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Испытательное напряжение постоянного тока, В |
от 150 до 1000 |
|
Параметры электрического питания: - номинально напряжение постоянного тока, В |
12 |
|
Потребляемая мощность, Вт, не более |
1,О |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
105,0x91,0x62,0 |
|
Масса, кг, не более |
0,250 |
|
Условия эксплуатации:
|
от -40 до +60 до 80 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
90000 |
