Номер по Госреестру СИ: 94232-24
94232-24 Модули расширения
(G)
Назначение средства измерений:
Модули расширения G (далее по тексту - модули) предназначены для измерений аналоговых сигналов напряжения и силы постоянного тока, преобразования сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, а также для воспроизведения выходных аналоговых сигналов силы и напряжения постоянного тока.

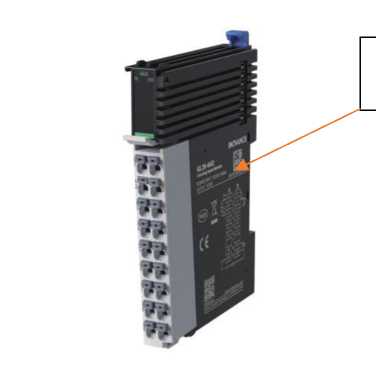

Внешний вид.
Модули расширения

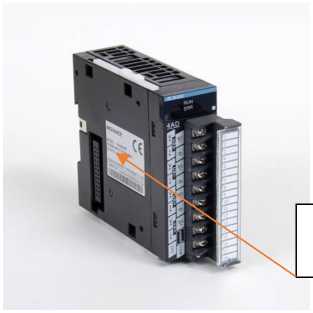

Рисунок № 1
Внешний вид.
Модули расширения
Рисунок № 2
Внешний вид.
Модули расширения

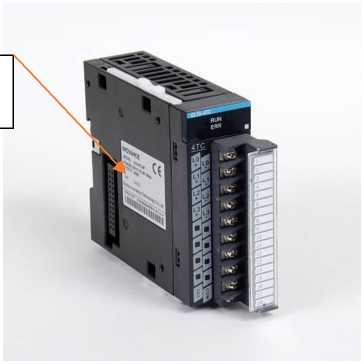

Рисунок № 3
Внешний вид.
Модули расширения
Рисунок № 4
Внешний вид.
Модули расширения

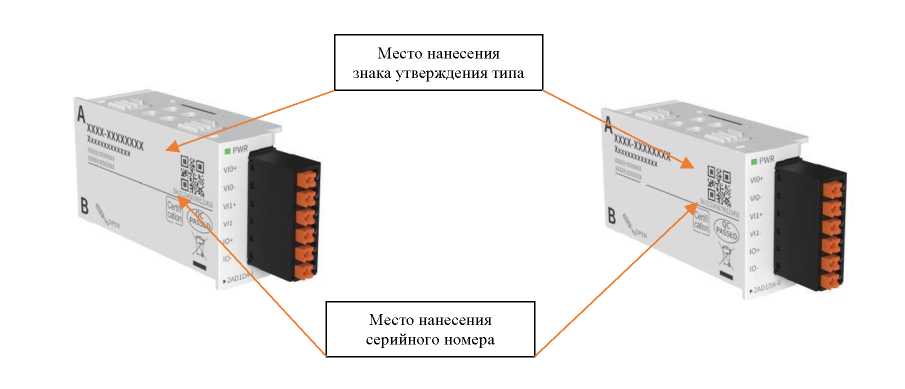

Рисунок № 5
Внешний вид.
Модули расширения
Рисунок № 6
Внешний вид.
Модули расширения

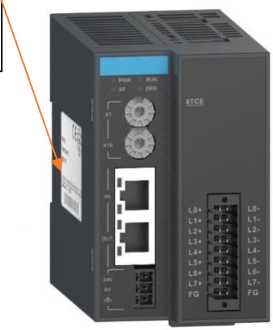

Рисунок № 7
Внешний вид.
Модули расширения
Рисунок № 8

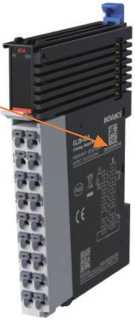

Внешний вид.
Модули расширения
Рисунок № 9
Внешний вид.
Модули расширения

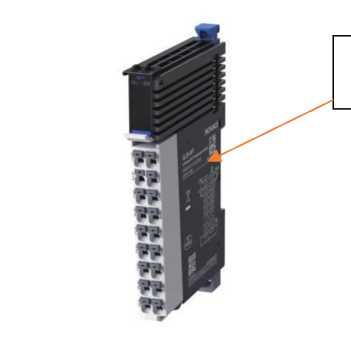

Рисунок № 10
Общие сведения
Дата публикации - 25.12.2024
Срок свидетельства - 24.12.2029
Номер записи - 196016
ID в реестре СИ - 1422209
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Suzhou Inovance Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3076 от 2024.12.24 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Модули расширения (G)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кто поверяет Модули расширения (G)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули расширения (G)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Модули имеют встроенное метрологически значимое программное обеспечение (далее -ПО), которое устанавливается в энергонезависимую память на заводе-изготовителе и не может быть модифицировано или загружено через какой-либо интерфейс, и внешнее ПО AutoShop или InoProShop в зависимости от подключенного процессорного модуля, устанавливаемое на персональный компьютер. Внешнее ПО не является метрологически значимым.
ПО AutoShop, InoProShop используются для конфигурирования модулей - задания их адресации, параметров для считывания результатов измерений и не позволяют вносить изменения во встроенное ПО модулей.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные ПО |
Модификация модулей |
Значение |
|
Идентификационное наименование ПО |
- | |
|
Номер версии (идентификационный номер) ПО |
GE20-2AD1DA-I* |
- |
|
GE20-2AD1DA-V* |
- | |
|
GL10-4AD |
не ниже 1056912 | |
|
GL10-4DA |
не ниже 290848 | |
|
GL10-4PT |
не ниже 1056960 | |
|
GL10-4TC |
не ниже 1056912 | |
|
GL10-8TC |
не ниже 1056960 | |
|
GL20-4AD |
не ниже 16909056 | |
|
GL20-4DA |
не ниже 16844804 | |
|
GL20-4PT |
не ниже 33555717 | |
|
GL20-4TC |
не ниже 33621248 | |
|
GR10-4ADE |
не ниже 02.00.08.00 | |
|
GR10-4DAE |
не ниже 02.00.01.00 | |
|
GR10-8CTE |
не ниже 02.00.03.00 | |
|
Примечание * Идентификационные данные недоступны пользователю | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя модулей типографским способом и на корпус модулей методом лазерной печати или типографским способом на маркировочную этикетку, размещаемую на корпусе модуля.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Примеры программирования» в руководстве пользователя.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091;
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
Техническая документация изготовителя Suzhou Inovance Technology Co., Ltd, Китай. (Стандарт предприятия модули расширения G).
ПравообладательSuzhou Inovance Technology Co., Ltd, Китай
Адрес: No. 16Youxiang Road, Yuexi Town, Wuzhong District, Suzhou
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15
Факс: 8 (343) 350-40-81
Е-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Принцип действия модулей основан на измерении входных сигналов напряжения, силы постоянного тока, электрического сопротивления постоянному тока, сигналов от термопреобразователей сопротивления, сигналов от термоэлектрических преобразователей, преобразовании их в цифровую форму с помощью аналого-цифрового преобразования и последующей передачей данных на программируемые логические контроллеры через локальную шину, либо через интерфейс Ethernet по протоколу EtherCAT для модификаций GR10-4ADE, GR10-4DAE.
Конструктивно модули выполнены в пластмассовых корпусах с возможностью размещения на DIN-рейке или профильной рейке и соединения с другими модулями при помощи шинных соединителей, а также непосредственной установки в процессорные модули для модификаций GE20-2AD1DA-I, GE20-2AD1DA-V, с дальнейшим монтажом в шкафы или другое монтажное оборудование.
Модули выпускаются в следующих модификациях:
GL10-4AD, GR10-4ADE, GL20-4AD - модули аналогового ввода сигналов силы и напряжения постоянного электрического тока;
GL10-4DA, GR10-4DAE, GL20-4DA - модули аналогового вывода сигналов силы и напряжения постоянного электрического тока;
GL10-4PT, GL20-4PT - модули аналогового ввода сигналов от термопреобразователей сопротивления;
GL10-4TC, GL10-8TC, GR10-8TCE, GL20-4TC - модули аналогового ввода сигналов от преобразователей термоэлектрических;
GE20-2AD1DA-I, GE20-2AD1DA-V - модули аналогового ввода/вывода сигналов силы и напряжения постоянного электрического тока.
Модули объединяются в систему согласно требуемой конфигурации, которая может состоять из:
-
- процессорного модуля - базовый модуль, выполняющий пользовательскую программу, хранение и обработку информации, который оснащен интерфейсами связи для сообщения со сторонними устройствами и вывода информации на дисплей;
-
- модулей ввода, вывода, ввода/вывода аналоговых сигналов.
Серийный номер в буквенно-цифровом формате наносится методом лазерной печати на корпус модуля или типографским способом на маркировочную этикетку, размещаемую на корпусе модуля.
Нанесение знака поверки на модули и пломбирование не предусмотрено. Общий вид средств измерений с указанием мест утверждения типа представлены на рисунках 1-14.
нанесения серийного номера, знака
Место нанесения серийного номера и знака утверждения типа
GE20-2AD1DA-V
GL10-4DA
Рисунок 3 - Общий вид модуля модификации Рисунок 4 - Общий вид модуля модификации
GL10-4AD
Место нанесения серийного номера и знака утверждения типа
Рисунок 1 - Общий вид модуля модификации Рисунок 2 - Общий вид модуля модификации
GE20-2AD1DA-I
Рисунок 5 - Общий вид модуля модификации Рисунок 6 - Общий вид модуля модификации
GL10-4PT GL10-4TC
Место нанесения серийного номера и знака утверждения типа
|
L0 + |
L0 |
|
L1 | |
|
L1 | |
|
L2 | |
|
♦ |
L2 |
|
L3 | |
|
♦ |
Ц? |
|
L4 | |
|
♦ |
Ч? |
|
LS | |
|
♦ |
Ч? |
|
L6 | |
|
Ч.® | |
|
L7 | |
|
♦ |
L7 |
|
о | |
|
< |
1 Ж J |
|
2 1 1 | |
|
< 1/ | |
|
'г | |
|
1$ |
' 1 |
|
* 1 | |
|
10 1 | |
|
fit 1 | |
|
^2 1 | |
|
f 1^ 1 | |
|
f 14 1 | |
|
*1^ 1 | |
|
f 16 1 | |
|
1 | |
GL10-8TC
Рисунок 7 - Общий вид модуля модификации Рисунок 8 - Общий вид модуля модификации GR10-8TCE
Место нанесения серийного номера и знака утверждения типа
Рисунок 10 - Общий вид модуля модификации GL20-4DA
Рисунок 9 - Общий вид модуля модификации
GL20-4AD
Место нанесения серийного номера и знака утверждения типа

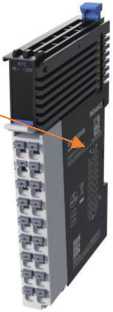

Рисунок 11 - Общий вид модуля модификации GL20-4PT
Рисунок 12 - Общий вид модуля модификации GL20-4TC
Места нанесения серийного номера и знака утверждения типа

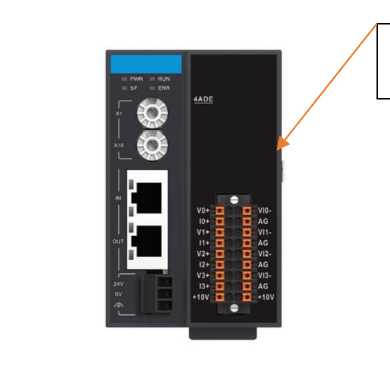

Рисунок 13 - Общий вид модуля модификации GR10-4ADE
моде
□ □
□ □
□
□ □
□ □
О
□
□
□
□
□
□ С
□
VI0-AG
VII-AG
V)2-AG
VIS.
AC FG
Рисунок 14 - Общий вид модуля модификации GR10-4DAE
Таблица 2 - Метрологические характеристики
|
W S я ей S •е- о |
S о и а н л о ю g о § S |
Диапазоны преобразований аналоговых сигналов |
5S ’5 § Е О й с 5 Й о о 2 щ Е ^o ° о й О «2 к СЕ Я С о |
Пределы допускаемой дополнительной приведенной (абсолютной) погрешности, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °С, % |
|
1 |
1 |
ъ |
4 |
5 |
|
Модули аналогового ввода сигналов силы и напряжения постоянного электрического тока | ||||
|
GL10-4AD |
4 |
от -5 до +5 В от -10 до +10 В от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА |
±0,1 |
±0,3 ±0,3 ±0,3 ±0,3 ±0,8 ±0,8 ±0,8 |
|
GR10- 4ADE |
4 |
от -5 до +5 В от -10 до +10 В от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА |
±0,1 |
±0,15 ±0,15 ±0,15 ±0,15 ±0,8 ±0,8 ±0,8 |
|
GL20-4AD |
4 |
от -5 до +5 В от -10 до +10 В от 0 до 5 В от 0 до 10 В от 1 до 5 В от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА |
±0,1 |
±0,2 |
|
Модули аналогового вывода сигналов силы и напряжения постоянного электрического тока | ||||
|
GL10-4DA |
4 |
от -5 до +5 В от -10 до +10 В от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
±0,1 |
±0,15 ±0,15 ±0,15 ±0,15 ±0,8 ±0,8 |
GR10-
4DAE
GL20-4DA
от -5 до +5 В от -10 до +10 В от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА от -5 до +5 В от -10 до +10 В от 0 до 5 В от 0 до 10 В от 1 до 5 В
от 0 до 20 мА от 4 до 20 мА
±0,1
±0,1
5
±0,3
±0,3
±0,3
±0,3
±0,8
±0,8
±0,2
±0,5
Модули аналогового ввода сигналов от термопреобразователей сопротивления
(по ГОСТ 6651-2009)
GL10-4PT
GL20-4PT
±0,3
Pt100: от -200 до +850 °С Pt500: от -200 до +850 °С Pt1000: от -200 до +850 °С
Cu100: от -50 до +150 °С
|
Pt100: от -200 до +300 °С |
(±1) |
|
от +300 до +700 °С включ. |
(±2) |
|
св.+700 до +850 °С |
(±2,5) |
|
Pt500: от -200 до +300 °С |
(±1) |
|
от +300 до +700 °С включ. |
(±2) |
|
св.+700 до +850 °С |
(±2,5) |
|
Pt1000: от -200 до +300 °С |
(±1) |
|
от +300 до +700 °С включ. |
(±2) |
|
св.+700 до +850 °С |
(±2,5) |
|
Cu100: от -50 до +150 °С |
(±1) |
|
KTY84-130: |
(±1,5) |
|
от 0 до +200 °С | |
|
NTC5K(при В = 2000): |
(±1,5) |
|
от -30 до +200 °С | |
|
NTC5K(при В = 3950): |
(±1,5) |
|
от -15 до +100 °С | |
|
NTC5K(при В = 6000): |
(±1,5) |
|
от 0 до +100 °С | |
|
NTC10K(при В = 2000): |
(±1,5) |
|
от -25 до +200 °С | |
|
NTC10K(при В = 3950): |
(±1,5) |
|
от 0 до +150 °С | |
|
NTC10K(при В = 6000): |
(±1,5) |
|
от +6 до +100 °С |
±1
±0,3
|
1 |
2 |
3 |
4 |
5 |
|
Модули аналогового ввода сигналов от преобразователей термоэлектрических (по ГОСТ Р 8.585-2001) | ||||
|
GL10-4TC GL10-8TC |
4 8 |
B: от +200 до +1800 °С E: от -200 до +1000 °С J: от -210 до +1200 °С K: от -270 до +1370 °С N: от -200 до +1300 °С R: от -50 до +1765 °С S: от -50 до +1765 °С T: от -270 до +400 °С |
±(0,001-X + 1) |
±(0,003^X + 1) |
|
GR10- 8TCE GL20-4TC |
8 4 |
B: от +250 до +1800 °С E: от -200 до +1000 °С J: от -210 до +1200 °С K: от -270 до +1372 °С N: от -200 до +1300 °С R: от -50 до +1768 °С S: от -50 до +1768 °С T: от -270 до +400 °С |
±(0,001-X + 1) |
±(0,003^X + 1) |
|
Модули аналогового ввода/вывода сигналов силы и напряжения постоянного электрического тока | ||||
|
GE20- 2AD1DA-I |
2/1 |
для каналов ввода: от 0 до 20 мА от 0 до 10 В |
±1 |
±3 |
|
для канала вывода: от 0 до 20 мА |
±1 |
±5 | ||
|
GE20- 2AD1DA-V |
2/1 |
для каналов ввода: от 0 до 20 мА от 0 до 10 В |
±3 |
±3 |
|
для канала вывода: от 0 до 10 В |
±1 |
±5 | ||
|
Примечания
| ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
GL10-4AD, GL10-4DA, GL10-4PT, GL10-4TC, GL10-8TC | |
|
- глубина |
117 |
|
- ширина |
32 |
|
- высота |
90 |
|
GR10-4ADE, GR10-4DAE, GR10-8TCE | |
|
- глубина |
95 |
|
- ширина |
57 |
|
- высота |
90 |
|
GL20-4AD, GL20-4DA, GL20-4PT, GL20-4TC | |
|
- глубина |
83 |
|
- ширина |
14,5 |
|
- высота |
105,5 |
|
GE20-2AD1DA-I, GE20-2AD1DA-V | |
|
- глубина |
23 |
|
- ширина |
69,5 |
|
- высота |
29,5 |
|
Масса, кг, не более: | |
|
GL10-4AD, GL10-4DA, GL10-4PT, GL10-8TC |
0,25 |
|
GL10-4TC |
0,18 |
|
GR10-4ADE, GR10-4DAE, GR10-8TCE |
0,30 |
|
GL20-4AD, GL20-4DA, GL20-4PT, GL20-4TC |
0,065 |
|
GE20-2AD1DA-I, GE20-2AD1DA-V |
0,018 |
|
Напряжение питания постоянного тока, В |
от 20,4 до 28,8 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +55 |
