Номер по Госреестру СИ: 94233-24
94233-24 Комплекс программно-технический для учета количества и контроля параметров качества электроэнергии с использованием МЭК 61850-9-2 (ПТК УККЭ)
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс программно-технический для учета количества и контроля параметров качества электроэнергии с использованием МЭК 61850-9-2 (ПТК УККЭ) (далее - Комплекс) предназначен для:
-измерения и учета активной и реактивной электрической энергии за установленные интервалы времени в трехфазных сетях переменного тока (технический и коммерческий учет активной и реактивной электроэнергии);
в соответствии с
ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, ГОСТ IEC 61000-4-30-2017, ГОСТ 30804.4.7-2013, ГОСТ 51317.4.15-2012, ГОСТ Р 8.655-2009;
-измерения и регистрации основных параметров электрических величин в трехфазных трехпроводных и четырехпроводных электрических сетях, и системах электроснабжения переменного тока с номинальной частотой 50 Гц;
-синхронизированных векторных измерений.
-измерения показателей качества электроэнергии (ПКЭ)

Внешний вид.
Комплекс программно-технический для учета количества и контроля параметров качества электроэнергии с использованием МЭК 61850-9-2 (ПТК УККЭ)
Рисунок № 1

Внешний вид.
Комплекс программно-технический для учета количества и контроля параметров качества электроэнергии с использованием МЭК 61850-9-2 (ПТК УККЭ)
Рисунок № 2

Внешний вид.
Комплекс программно-технический для учета количества и контроля параметров качества электроэнергии с использованием МЭК 61850-9-2 (ПТК УККЭ)
Рисунок № 3
Программное обеспечение
Программное обеспечение Комплекса состоит из программного обеспечения ПАС и программного обеспечения ТЭЗ, является встроенным и обеспечивает функционирование Комплекса, включая измерение и вычисление метрологических величин, прием и передачу данных, отображение данных в человеко-машинном интерфейсе.
В части защиты от несанкционированного доступа программное обеспечение Комплекса предусматривает наличие паролей различных уровней доступа, отличающихся набором разрешенных операций и объемом предоставляемых данных, включая разделение доступа к данным и операций по конфигурированию Комплекса, коррекции времени, настройки интерфейсов передачи данных, изменения параметров контролируемых сигналов, настройки параметров безопасности.
Встроенное программное обеспечение состоит из двух частей:
-
- метрологически значимая часть встроенного программного обеспечения;
-
- сервисная (метрологически не значимая) часть встроенного программного обеспечения.
Характеристики метрологически значимой части встроенного программного обеспечения приведены в Таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО устройств ПАС |
pas dspimage |
|
Номер версии (идентификационный номер ПО) устройств ПАС |
1.5 |
|
Цифровой идентификатор ПО (алгоритм md5) устройств ПАС |
4dfb382d3d92438ed82a8cd58c6e09b1 |
|
Идентификационное наименование ПО устройств ТЭЗ |
pqi dspimage |
|
Номер версии (идентификационный номер ПО) устройств ТЭЗ |
1.5 |
|
Цифровой идентификатор ПО (алгоритм md5) устройств ТЭЗ |
bfa1e4b88664eaeb4de849f683c24884 |
Средство конфигурирования Комплекса - внешнее программное обеспечение «Конфигуратор», устанавливаемое на ПЭВМ. Данное программное обеспечение не является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта Комплекса типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Изготовитель
Акционерное общество Инженерно-технический центр «Континуум»(АО «ИТЦ Континуум»)
ИНН 7604195933
Адрес: 150000, г. Ярославль, ул. Б. Октябрьская, д. 52-А
Телефон: +7 (4852) 31-38-84
E-mail: continuum@etc-continuum.ru
Web-сайт: http://www.etc-continuum.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Комплекс заводской номер 0001 состоит из набора следующих электронных блоков:
-устройств преобразователей аналоговых сигналов в цифровые потоки (далее - устройств ПАС) - в количестве 2 шт., серийные номера устройств (ПАС) - № 0001, № 0002;
-устройств измерения количества и контроля параметров качества электроэнергии, выполненных в виде типовых элементов замены (ТЭЗ), предназначенных для использования в составе модульного шасси объединения (далее - устройств ТЭЗ) - в количестве 4 шт., серийные номера устройств (ТЭЗ) - № 0001, № 0002, № 0003 и № 0004.
Коммуникационная связь между электронными блоками в составе Комплекса, а также между электронными блоками Комплекса и внешними (по отношению к Комплексу) устройствами обеспечивается через коммуникационный интерфейс Ethernet.
Принцип действия устройств ПАС состоит в аналого-цифровом преобразовании входных аналоговых сигналов напряжения и силы переменного тока. Полученные результаты передаются через коммуникационные интерфейсы (Ethernet) внешним устройствам (в том числе устройствам ТЭЗ Комплекса, либо другим внешним, по отношению к Комплексу, устройствам) в виде выборок мгновенных измеренных значений.
Принцип действия устройств ТЭЗ основан на приеме входных потоков цифровых данных о напряжении и силе переменного тока (выборок мгновенных измеренных значений) и их последующей математической и алгоритмической обработкой. Полученные результаты сохраняются в памяти устройств ТЭЗ и передаются через коммуникационные интерфейсы ТЭЗ (Ethernet) внешним (по отношению к Комплексу) устройствам.
Комплекс содержит в себе измерительные каналы (ИК) 3-х типов:
-
- тип 1 - ПАС,
-
- тип 2 - ТЭЗ,
-
- тип 3 - ПАС и ТЭЗ,
схемы которых приведены на Рисунке 1.

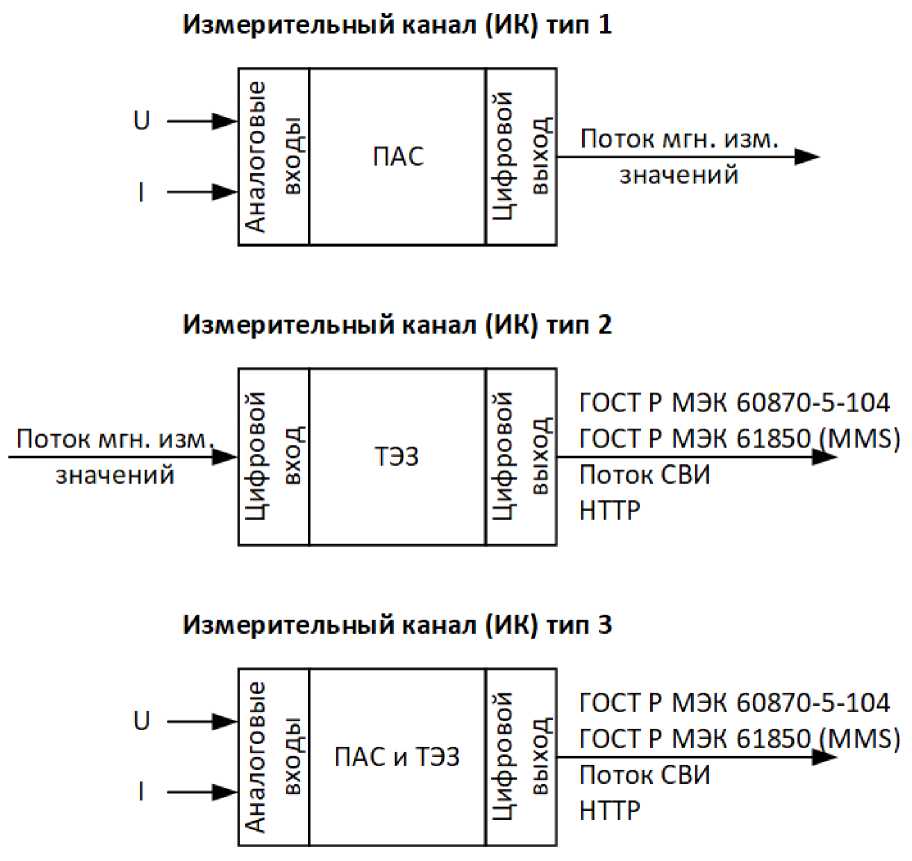

Рисунок 1 - Схемы измерительных каналов (ИК) Комплекса
|
Место пломбирования от |
Место нанесения | ||
|
несанкционированного доступа |
заводского номера | ||
Место пломбирования обслуживающей организации
Место пломбирования обслуживающей организации
Рисунок 4 - Крышка для защиты устройств ПАС от несанкционированного доступа
|
СЕТЬ А |Г ■-“ | |
|
ЛРОИЭвОДИТЕЛЬ. ИТЦ КОНТИНУУМ | |
|
г | |
|
МОДЕЛЬ ТЭЗ МОДУЛЬ уккэ | |
|
СЕРИЙНЫЙ НОМЕР 0002 | |
|
дата ПРОИЗВОДСТВА: 05.2020 |
■ ИМП. 1 |
|
ИМП. 2 | |
|
сеть 8 | |
|
П: | |
|
пнтЙНУУМ | |

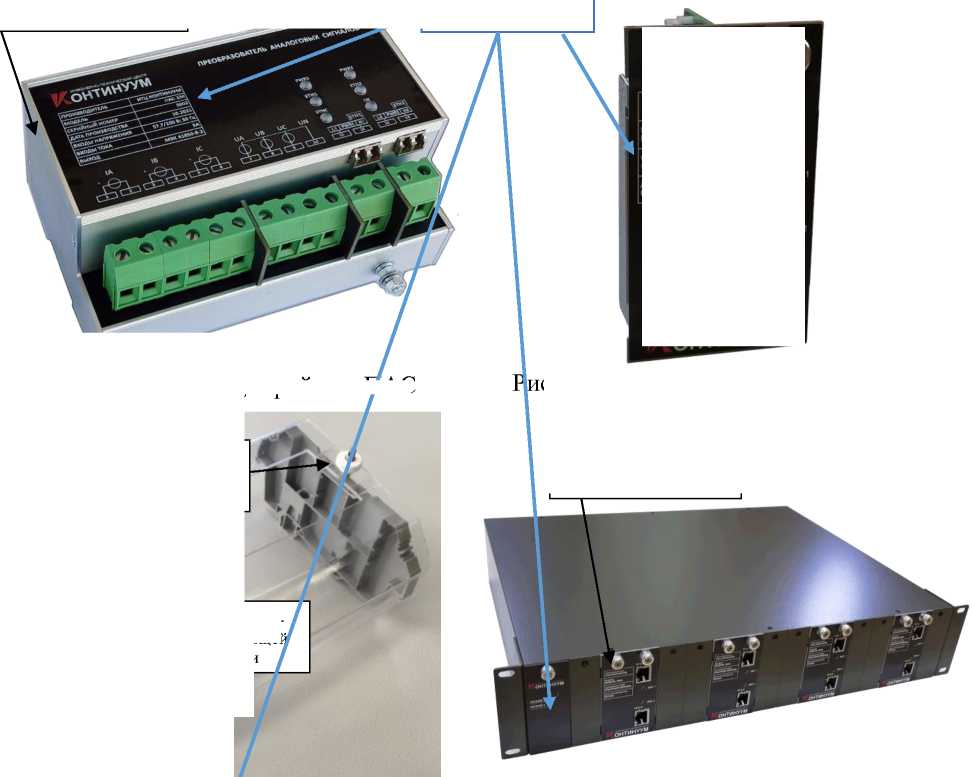

Рисунок 2 - Общий вид устройства ПАС
сунок 3 - Общий вид устройства ТЭЗ
Место пломбирования обслуживающей организации
Рисунок 5 - Общий вид устройств ТЭЗ в составе шасси объединения

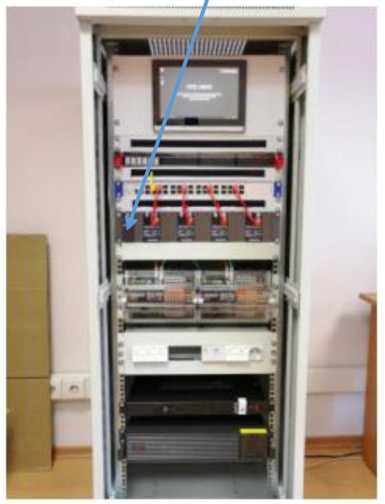

Рисунок 6 - Общий вид Комплекса
Заводские номера ИК в форме цифрового обозначения нанесены на переднюю панель устройства ПАС и лицевую панель устройства ТЭЗ методом лазерной гравировки. Заводской номер 0001 Комплекса в формате цифрового обозначения нанесен на переднюю панель шасси объединения в виде наклейки, как показано на рисунке 6, и типографским способом на паспорт.
Полный перечень измерительных каналов (ИК) Комплекса приведен ниже в Таблице 1.
Таблица 1 - Перечень ИК Комплекса
|
Обозначение ИК |
Тип ИК |
Характеристика ИК (состав используемых в ИК электронных блоков (устройств) Комплекса) |
|
ПАС-0001 |
Тип 1 |
Устройство ПАС, серийный № 0001. |
|
ПАС-0002 |
Тип 1 |
Устройство ПАС, серийный № 0002. |
|
ТЭЗ-0001 |
Тип 2 |
Устройство ТЭЗ, серийный № 0001. |
|
ТЭЗ-0002 |
Тип 2 |
Устройство ТЭЗ, серийный № 0002. |
|
ТЭЗ-0003 |
Тип 2 |
Устройство ТЭЗ, серийный № 0003. |
|
ТЭЗ-0004 |
Тип 2 |
Устройство ТЭЗ, серийный № 0004. |
|
(ПАС и ТЭЗ)-0001/0001 |
Тип 3 |
а) Устройство ПАС, серийный № 0001; б) Устройство ТЭЗ, серийный № 0001. |
|
(ПАС и ТЭЗ)-0002/0001 |
Тип 3 |
а) Устройство ПАС, серийный № 0002; б) Устройство ТЭЗ, серийный № 0001. |
|
(ПАС и ТЭЗ)-0001/0002 |
Тип 3 |
а) Устройство ПАС, серийный № 0001; б) Устройство ТЭЗ, серийный № 0002. |
|
(ПАС и ТЭЗ)-0002/0002 |
Тип 3 |
а) Устройство ПАС, серийный № 0002; б) Устройство ТЭЗ, серийный № 0002. |
|
(ПАС и ТЭЗ)-0001/0003 |
Тип 3 |
а) Устройство ПАС, серийный № 0001; б) Устройство ТЭЗ, серийный № 0003. |
|
(ПАС и ТЭЗ)-0002/0003 |
Тип 3 |
а) Устройство ПАС, серийный № 0002; б) Устройство ТЭЗ, серийный № 0003. |
|
(ПАС и ТЭЗ)-0001/0004 |
Тип 3 |
а) Устройство ПАС, серийный № 0001; б) Устройство ТЭЗ, серийный № 0004. |
|
(ПАС и ТЭЗ)-0002/0004 |
Тип 3 |
а) Устройство ПАС, серийный № 0002; б) Устройство ТЭЗ, серийный № 0004. |
Допускается использование части ИК Комплекса, указанных в Таблице 1. Устройство ТЭЗ допускает одновременную работу только с одним устройством ПАС и может одновременно входить в состав только одного ИК типа 3.
ИК типа 1 Комплекса обеспечивает генерацию выборок мгновенных измеренных значений напряжения и силы переменного тока.
Измерительные каналы типов 2 и 3 Комплекса обеспечивают формирование профиля нагрузки (в т.ч. значений минимальной, максимальной и усредненной активной/реактивной мощности) с программируемым временем интегрирования в диапазоне от 1 до 60 мин с сохранением профилей во внутренней памяти устройств (ТЭЗ) Комплекса.
При отключении электропитания Комплекс сохраняет настройки конфигурации (устройств ПАС и/или ТЭЗ) и накопленные (устройствами ТЭЗ) данные в энергонезависимой памяти, функционирование которой не зависит от длительности отсутствия электропитания.
При восстановлении электропитания Комплекс автоматически восстанавливает работоспособность, включая функционирование интерфейсов передачи данных.
Синхронизация внутренних часов устройств, входящих в состав Комплекса, осуществляется через коммуникационные интерфейсы по одному из следующих протоколов:
-
- протокол NTP (для синхронизации ТЭЗ);
-
- протокол PTP (для синхронизации ПАС).
В процессе функционирования Комплекса осуществляется измерение текущего времени в рамках национальной шкалы координированного времени РФ UTC (SU). Возможна как внешняя ручная, так и автоматическая коррекция (синхронизация) внутренних часов ПАС и ТЭЗ при наличии внешней синхронизации. Средства конфигурирования позволяют установить локальный часовой пояс, соответствующий географическому месту установки Комплекса. Внутренние энергонезависимые часы устройств, входящих в состав Комплекса, обеспечивают ведение текущего времени (до тысячных долей секунд включительно) и календарной даты (день, месяц, год) а также возможность автоматического переключения на зимнее/летнее время.
Настройки, архивы данных измерений и учета электроэнергии, а также журналы событий хранятся в энергонезависимой памяти, защищенной от несанкционированного изменения и обеспечивающей возможность длительного сохранения информации при отключенном питании. Во время функционирования обеспечивается ежесуточное тестирование памяти устройств ПАС и ТЭЗ, входящих в состав Комплекса.
Объем памяти устройств ТЭЗ Комплекса и соответствующие алгоритмы хранения данных обеспечивают глубину хранения полученных данных не менее 123 суток для ПКЭ, включая результаты измерений и вычислений на интервалах времени, определенных ГОСТ 32144-2013, статистических характеристик по ГОСТ 32144-2013, а также результатов усреднения непрерывно измеряемых контролируемых параметров на интервалах 1 и 30 минут.
Объем памяти и алгоритмы хранения (устройств ТЭЗ) обеспечивают глубину хранения не менее 123 суток для данных учета электроэнергии за 30 минутные и суточные интервалы времени и не менее 3,5 лет для данных учета электроэнергии за месяц.
Номенклатура входных аналоговых интерфейсов устройств ПАС в части каналов напряжения и тока:
-
- входы измерения напряжения, состоящие из трех каналов,
-
- входы измерения тока, состоящие из трех каналов.
Каналы входных аналоговых интерфейсов устройств ПАС гальванически изолированы между собой и изолированы от частей Комплекса, доступных для пользователя.
Номенклатура цифровых интерфейсов устройств ТЭЗ:
-
- два коммуникационных интерфейса Ethernet 100BASE-TX.
Коммуникационные интерфейсы предназначены для подключения к информационным системам для передачи результатов измерений, диагностических данных, данных самоописания, а также выполняют функции служебного интерфейса для выполнения операций конфигурирования, настройки и изменения режимов функционирования, параметрирования средств обеспечения сетевой безопасности. По цифровым интерфейсам обеспечивается возможность дистанционного считывания измерительной информации с метками времени измерения, а также удаленного доступа и параметрирования. При этом Комплекс может также являться инициатором связи.
Передача данных через коммуникационные интерфейсы не оказывает влияния на выполнение остальных функций Комплекса, включая измерительные функции.
Результаты измерений и служебная информация доступна через коммуникационные интерфейсы по следующим протоколам:
-
- ГОСТ Р МЭК 60870-5-104;
- Modbus TCP;
-
- ММS и GOOSE;
-
- Протоколы публикации синхронизированных векторных измерений (СВИ);
-
- HTTP;
- Протокол публикации мгновенных измеренных значений напряжения и силы тока.
Данные протоколы используются Комплексом для передачи текущих результатов измерений, включая параметры электросети, показатели качества электроэнергии (ПКЭ), данные самодиагностики и самоописания.
В Комплексе обеспечивается ведение «журнала событий», с возможностью хранения не менее 1000 записей с фиксацией даты и времени наступления и окончания событий.
Комплектность средства измерения приведена в Таблице 20.
Таблица 20 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Комплекс программно-технический для учета количества |
ПТК УККЭ | |
|
и контроля параметров качества электроэнергии с использованием МЭК 61850-9-2 в составе: | ||
|
- устройства преобразователей аналоговых сигналов в цифровые потоки; |
ПАС-0001, ПАС-0002 |
2 |
|
- устройства измерения количества и контроля |
ТЭЗ-0001, |
4 |
|
параметров качества электроэнергии |
ТЭЗ-0002, ТЭЗ-0003, ТЭЗ-0004 | |
|
Свидетельство о первичной поверке комплекса |
- |
1 |
|
Паспорт |
КМБТ.137.102 ПС |
1 |
|
Руководство по эксплуатации |
КМБТ.137.102 РЭ |
1 |
|
Методика поверки |
- |
1 |
|
Программное обеспечение |
- |
11) |
|
Примечание 1) поставляется на CD/DVD носителе | ||
Измерительный канал типа 1 Метрологические характеристики измерительного канала типа 1 приведены в Таблице 3.
Таблица 3 - Метрологические характеристики ИК типа 1
|
Наименование характеристики |
Диапазон измерений | |
|
Пределы допускаемой основной погрешности измерения тока, % |
до 0,011ном |
у = ±0,1 |
|
I = 0,011ном |
5 = ±0,75 | |
|
св. 0,01Iном до 0,05Iном |
1) | |
|
I = 0,05Iном |
5 = ±0,35 | |
|
св. 0,05Iном до 0,20Iном |
2) | |
|
от 0,2Iном до 0,5Iном включ. |
5 = ±0,2 | |
|
св. 0,5Iном до 1,5Iном включ. |
у = ±0,1 | |
|
Пределы допускаемой основной угловой погрешности измерения тока, мин |
I = 0,01Iном |
А = ±30 |
|
св. 0,01Iном до 0,05Iном |
3) | |
|
I = 0,05Iном |
А = ±15 | |
|
св. 0,05Iном до 0,20Iном |
4) | |
|
от 0,2Iном до 1,5Iном включ. |
А = ±10 | |
|
Пределы допускаемой основной погрешности измерения напряжения, % |
U < 0,05ином |
у = ±0,1 |
|
от 0,05ином до 0,20ином |
5 = ±0,5 | |
|
от 0,2ином до 2,0ином включ. |
у = ±0,1 | |
|
Пределы допускаемой основной угловой погрешности измерения напряжения, мин |
от 0,8ином до 2,0ином включ. |
А = ±10 |
канала тока определяется по формуле:
до 0,051ном измеряемого тока предел допускаемой
5
-
1) В диапазоне величины (с.к.з.) св. 0,011ном основной относительной погрешности
5 = ±(0,35 + 0,40 • (0,051 ном - I) /(0,04I ном))
-
2) В диапазоне величины (с.к.з.) св. 0,051ном основной относительной погрешности
5 = ±(0,2 + 0,15 • (0,21ном - I) / (0,151ном))
до
5
0,201ном измеряемого тока предел допускаемой канала тока определяется по формуле:
Дополнительная погрешность измерительного канала типа 1, вызываемая изменением влияющих величин, не превышает пределов, установленных в Таблице 4.
Таблица 4 - Дополнительная погрешность ИК типа 1
|
№ |
Влияющая величина |
Значение (диапазон изменений) влияющей величины |
Предел погрешности, вызываемый влияющими величинами |
|
1 |
Изменение температуры окружающей среды, °С |
от +5 до +40 |
Не превышают половины предела допускаемой основной погрешности на каждые 10 °С изменения температуры. |
|
2 |
Внешнее однородное постоянное или переменное магнитное поле, напряженностью, кА/м |
0,4 |
Не превышают половины предела допускаемой основной погрешности |
Технические характеристики измерительного канала типа 1 приведены в Таблице 5.
Таблица 5 - Технические характеристики ИК типа 1
|
Наименование характеристики |
Значение |
|
Номинальное значение среднеквадратического значения (с.к.з.) фазного напряжения (ином), В |
57,735 |
|
Номинальное значение среднеквадратического значения (с.к.з.) фазного тока (1ном), А |
5 |
|
Номинальное значение частоты фазного напряжения (Гном), Гц |
50 |
|
Диапазон измерений среднеквадратического значения фазного напряжения, В |
(от 0 до 2) ином |
|
Диапазон измерений среднеквадратического значения фазного тока, А |
(от 0 до 1,5) 1ном |
|
Диапазон измерений частоты (f), Гц |
от 42,5 до 57,5 |
|
Количество выборок за период номинальной частоты (передача): - режим работы «профиль 9-2 LE» |
256 |
|
- режим работы «корпоративный профиль ПАО «ФСК ЕЭС» |
288 |
|
Отклонение времени внутренней синхронизации от всемирного координированного времени UTC при наличии внешней синхронизации по протоколу PTP, мкс, не более |
±1 |
|
Время преобразования сигнала, мкс, не более |
100 |
|
Полная мощность, потребляемая каждой последовательной цепью (цепи измерения силы тока) устройства ПАС, В^А, не более |
1,0 |
|
Полная мощность, потребляемая каждой параллельной цепью (цепи измерения напряжения) устройства ПАС, В^А, не более |
1,0 |
|
Диапазон допустимых значений коэффициента трансформации |
от 0,23 кВ / 57,735 В |
|
напряжения1) |
до 433 кВ / 57,735 В |
|
Диапазон допустимых значений коэффициента трансформации силы |
от 10 А / 5 А |
|
тока 2) |
до 40000 А / 5 А |
|
1) Конфигурируемый коэффициент цифрового преобразования значения подаваемого на | |
|
измерительные входы вторичного уровня напряжения к значению первичного уровня | |
|
напряжения | |
|
2) Конфигурируемый коэффициент цифрового преобразования значения подаваемого на | |
|
измерительные входы вторичного уровня силы тока к значению первичного уровня силы тока | |
Измерительный канал типа 2
Метрологические характеристики измерительного канала типа 2 при измерении электрической энергии приведены в Таблицах 6 и 7.
Метрологические характеристики измерительного канала типа 2 при измерении активной электрической энергии прямого и обратного направления приведены в Таблице 6.
Таблица 6 - Метрологические характеристики ИК типа 2 при измерении активной электрической энергии______________________________________________________________________________
|
Значение силы тока |
Коэффициент мощности (cos ф) |
Пределы допускаемой основной относительной погрешности, % |
|
от 0,011ном до 0,051ном |
1,0 |
±0,4 |
|
от 0,051ном до 1,51ном включ. |
±0,2 | |
|
от 0,021ном до 0,101ном |
0,5(инд) |
±0,5 |
|
от 0,101ном до 1,51ном включ. |
0,8 (емк) |
±0,3 |
|
от 0,101ном до 1,51ном включ. |
0,25(инд) 0,5 (емк) |
±0,5 |
|
1ном - номинальное значение среднеквадратического значения (с.к.з.) фазного тока в соответствии с таблицей 9, А | ||
Метрологические характеристики измерительного канала типа 2 при измерении реактивной электрической энергии приведены в Таблице 7.
Таблица 7 - Метрологические характеристики ИК типа 2 при измерении реактивной электрической энергии
|
Значение силы тока |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности, % |
|
от 0,021ном до 0,051ном |
1,0 |
±1,5 |
|
от 0,051ном до 1,51ном включ. |
±1,0 | |
|
от 0,051ном до 0,101ном |
0,5 |
±1,5 |
|
от 0,101ном до 1,51ном включ. |
±1,0 | |
|
от 0,101ном до 1,51ном включ. |
0,25 |
±1,5 |
|
1ном - номинальное значение среднеквадратического значения (с.к.з.) фазного тока в соответствии с таблицей 9, А | ||
Метрологические характеристики измерительного канала типа 2 при измерении показателей качества электрической энергии (ПКЭ) и параметров электрических величин приведены в Таблице 8. Измеряемые ПКЭ и характеристики напряжения относятся к фазным и межфазным напряжениям. Измеряемые характеристики мощности относятся к фазным и трехфазным мощностям.
Таблица 8 - Метрологические характеристики ИК типа 2 при измерении показателей качества электрической энергии (ПКЭ) и электрических величин
|
№ |
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений 1) |
Дополнительные условия |
|
Параметры частоты | ||||
|
1 |
Частота (f), Гц |
от 42,5 до 57,5 |
А = ±0,01 | |
|
2 |
Отклонение частоты (Af), Г ц |
от -7,5 до +7,5 |
A = ±0,01 |
|
№ |
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений 1) |
Дополнительные условия |
|
Показатели качества электрической энергии | ||||
|
3 |
Установившееся отклонение напряжения, (5Uy), % 2) |
от -100 до +100 |
Л = ±0,1 | |
|
4 |
Коэффициент искажения синусоидальности кривой напряжения (Ku), % |
от 0,1 до 30,0 |
Л = ±0,05 |
Ku до 1 % |
|
5 = ±5,0 % |
Ku от 1 % | |||
|
5 |
Коэффициент n-ой гармонической составляющей напряжения до 50 порядка (Ku(n)), % |
от 0,05 до 30,00 |
Л = ±0,05 |
Ku(n) до 1 % |
|
5 = ±5,0 % |
Ku(n) от 1 % | |||
|
6 |
Коэффициент несимметрии напряжений по обратной последовательности (Kiu), % |
от 0 до 20 |
Л = ±0,15 | |
|
7 |
Коэффициент несимметрии напряжений по нулевой последовательности (Kou), % |
от 0 до 20 |
Л = ±0,15 | |
|
8 |
Длительность провала напряжения (Лtn), с |
от 0,02 до 60,00 |
Л = ±0,02 | |
|
9 |
Длительность прерывания напряжения (Л1прер), с |
от 0,02 от 60,00 |
Л = ±0,02 | |
|
10 |
Глубина провала напряжения (5ип), % |
от 10 до 100 |
Л = ±0,2 | |
|
11 |
Длительность временного перенапряжения (Лtnер и.), с |
от 0,02 до 60,00 |
Л = ±0,02 | |
|
12 |
Коэффициент временного перенапряжения (Кпери), отн.ед. |
от 1,01 до 2,00 |
Л = ±0,002 | |
|
13 |
Кратковременная доза фликера (Pst), отн.ед. |
от 0,2 до 10,0 |
5 = ±5 % | |
|
14 |
Длительная доза фликера (Plt), отн.ед. |
от 0,2 до 10,0 |
5 = ±5 % | |
|
Параметры напряжения | ||||
|
15 |
Среднеквадратическое значение напряжения (U), В |
(от 0 до 2) ином |
Y = ±0,1 % | |
|
16 |
Среднеквадратическое значение напряжения основной частоты (U(1)), В |
(от 0 до 2) Uном |
Y = ±0,1 % | |
|
17 |
Среднеквадратическое значение n-ой гармонической составляющей напряжения (для n от 2 до 50) (Usg,(n)), В |
(от 0 до 0,3) Uном |
Y = ±0,05 % |
Usg,(n) до 0,01U1ном |
|
5 = ±5 % |
Usg,(n) от 0,01U1ном | |||
|
№ |
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений 1) |
Дополнительные условия |
|
18 |
Среднеквадратическое значение m-ой интергармонической центрированной подгруппы напряжения (до 50 порядка) (Uisg,(m)), В |
(от 0 до 0,3) ином |
Y = ±0,05 % |
Uisg,(m) до 0,01ином |
|
5 = ±5 % |
Uisg,(m) от 0,0Гином | |||
|
19 |
Среднеквадратическое значение напряжения прямой последовательности (U1), В |
(от 0 до 2) ином |
Y = ±0,15 % | |
|
20 |
Среднеквадратическое значение напряжения нулевой последовательности (U0), В |
(от 0 до 2) ином |
Y = ±0,15 % | |
|
21 |
Среднеквадратическое значение напряжения обратной последовательности (U2), В |
(от 0 до 2) ином |
Y = ±0,15 % | |
|
22 |
Отрицательное отклонение напряжения (5U(-)), % 2) |
от 0 до 100 |
Л = ±0,1 | |
|
23 |
Положительное отклонение напряжения (5U(+)), % 2) |
от 0 до 100 |
Л = ±0,1 | |
|
24 |
Напряжение, меньшее номинала, Um(-), В2) |
(от 0 до 1) ином |
Y = ±0,1 % | |
|
25 |
Напряжение, большее номинала, Um(+),B2) |
(от 1 до 2) ином |
Y = ±0,1 % | |
|
Параметры тока | ||||
|
26 |
Среднеквадратическое значение фазного тока, (1(1), А |
(от 0 до 1,5) 1ном |
Y = ±0,1 % | |
|
27 |
Среднеквадратическое значение фазного тока основной частоты, (1(1), А |
(от 0 до 1,5) 1ном |
Y = ±0,1 % | |
|
28 |
Среднеквадратическое значение тока прямой последовательности (I1), А |
(от 0 до 1,5) 11ном |
Y = ±0,15 % | |
|
29 |
Среднеквадратическое значение тока нулевой последовательности (I0), А |
(от 0 до 1,5) 11ном |
Y = ±0,15 % | |
|
30 |
Среднеквадратическое значение тока обратной последовательности (I2), А |
(от 0 до 1,5) 11ном |
Y = ±0,15 % | |
|
31 |
Среднеквадратическое значение n-ой гармонической подгруппы тока (до 50 порядка) (Isg(n)), А |
(от 0 до 0,3) 1ном |
Y = ±0,15 |
Isg,(n) до 0,031ном |
|
5 = ±5 %с |
Isg,(n) от 0,031ном | |||
|
32 |
Среднеквадратическое значение m-ой интергармонической подгруппы тока (до 50 порядка) (Iisg,(m)), А |
(от 0 до 0,3) 1ном |
Y = ±0,15 |
Iisg,(m) до 0,031ном |
|
5 = ±5 %с |
Iisg,(m) от 0,031ном | |||
|
№ |
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений 1) |
Дополнительные условия |
|
33 |
Коэффициент искажения синусоидальности кривой фазного тока, Ki , % |
0,1-3,0 |
Л = ±0,15 |
Ki до 3,0 % |
|
3,0-60,0 |
5 = ±5 |
Ki от 3,0 % | ||
|
34 |
Коэффициент n-ой гармонической составляющей тока до 50 порядка (Ki(n)), % |
от 0,05 до 30,00 |
Л = ±0,15 |
Ki(n) до 3,0 % |
|
5 = ±5,0 |
Ki(n) от 3,0 % | |||
|
35 |
Коэффициент несимметрии тока по обратной последовательности, (K21), % |
от 0 до 20 |
Л = ±0,15 | |
|
36 |
Коэффициент несимметрии тока по нулевой последовательности, (K0i), % |
от 0 до 20 |
Л = ±0,15 | |
|
П |
араметры электрической мощности | |||
|
37 |
Активная мощность (P), Вт |
(от 0,01 до 1,50) 1ном ином |
5 = ±0,4 % |
от 0,8ином до 1,2ином включ. от 0,011ном до 0,051ном Kp = 1 |
|
5 = ±0,2 % |
от 0,8ином до 1,2ином включ. от 0,051ном до 1,501ном Kp = 1 | |||
|
5 = ±0,5 % |
от 0,8ином до 1,2ином включ. от 0,021ном до 0,101ном Kp = 0,5 (инд.) Кр = 0,8 (емк.) | |||
|
5 = ±0,3 % |
от 0,8ином до 1,2ином включ. от 0,11ном до 1,51ном Kp = 0,5 (инд.) Кр = 0,8 (емк.) | |||
|
5 = ±0,5 % |
от 0,8ином до 1,2ином включ. от 0,11ном до 1,51ном Kp = 0,25 (инд.) Кр = 0,5 (емк.) | |||
|
№ |
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений 1) |
Дополнительные условия |
|
38 |
Активная мощность основной частоты, (P1), Вт |
(от 0,05 до 1,50) 1ном Uhom |
5 = ±0,4 % |
от 0,8Uhom до 1,2Uhom включ. от 0,01Ihom до 0,05Ihom Кр = 1 |
|
5 = ±0,2 % |
от 0,8Uhom до 1,2Uhom включ. от 0,05Ihom до 1,50Ihom Кр = 1 | |||
|
5 = ±0,5 % |
от 0,8Uhom до 1,2Uhom включ. от 0,02Ihom до 0,10Ihom Кр = 0,5 (инд.) Кр = 0,8 (емк.) | |||
|
5 = ±0,3 % |
от 0,8Uhom до 1,2Uhom включ. от 0,1Ihom до 1,5Ihom Кр = 0,5 (инд.) Кр = 0,8 (емк.) | |||
|
5 = ±0,5 % |
от 0,8Uhom до 1,2Uhom включ. от 0,1Ihom до 1,5Ihom Кр = 0,25 (инд.) Кр = 0,5 (емк.) | |||
|
39 |
Активная мощность прямой последовательности, (Р 1(1)), Вт |
(от 0,05 до 1,50) IhomUhom |
5 = ±0,5 % | |
|
40 |
Активная мощность обратной последовательности, (Р 2(1)), Вт |
(от 0,05 до 1,50) IhomUhom |
5 = ±0,5 % | |
|
41 |
Активная мощность нулевой последовательности, (Р 0(1)), Вт |
(от 0,05 до 1,50) IhomUhom |
5 = ±0,5 % | |
|
42 |
Активная мощность n-й гармонической составляющей (до 50 порядка) (P(n)), Вт3) |
(от 0,05 до 1,50) IhomUhom |
5 = ±5 % |
KI(n) от 5 KU(n) от 5 |
|
43 |
Реактивная мощность (Q), вар |
(от 0,05 до 1,50) IhomUhom |
5 = ±0,5 % | |
|
44 |
Реактивная мощность основной частоты (Q (1)), вар |
(от 0,05 до 1,50) IhomUhom |
5 = ±0,5 % | |
|
45 |
Реактивная мощность прямой последовательности, (Q 1(1)), вар |
(от 0,05 до 1,50) IhomUhom |
5 = ±0,5 % |
|
№ |
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений 1) |
Дополнительные условия |
|
46 |
Реактивная мощность обратной последовательности, (Q 2(1)), вар |
(от 0,05 до 1,50) Тном'Ц'ном |
5 = ±0,5 % | |
|
47 |
Реактивная мощность нулевой последовательности, (Q 0(1)), вар |
(от 0,05 до 1,50) Тном'Ц'ном |
5 = ±0,5 % | |
|
48 |
Реактивная мощность n-ой гармонической составляющей, (Q (n)), вар |
(от 0,05 до 1,50) Тном'Ц'ном |
5 = ±5 % |
KI(n) от 5 Ku(n) от 5 |
|
49 |
Полная мощность, S, В^А |
(от 0,05 до 1,50) Тномином |
5 = ±1,5 % |
от 0,0Пном до 1,501ном |
|
50 |
Полная мощность основной частоты, (S(i)), В^А |
(от 0,05 до 1,50) Тном'Ц'ном |
5 = ±1,5 % |
от 0,0Пном до 1,501ном |
|
51 |
Полная мощность прямой последовательности, (S 1(1)), В^А |
(от 0,05 до 1,50) Тном'Ц'ном |
5 = ±1,5 % |
от 0,0Пном до 1,501ном |
|
52 |
Полная мощность обратной последовательности, (S 2(1)), В^А |
(от 0,05 до 1,50) Тном'Ц'ном |
5 = ±1,5 % |
от 0,0Пном до 1,501ном |
|
53 |
Полная мощность нулевой последовательности, (S 0(1)), В^А |
(от 0,05 до 1,50) Тномином |
5 = ±1,5 % |
от 0,0Пном до 1,501ном |
|
54 |
Полная мощность n-й гармонической составляющей, (S(n)), В-А |
(от 0,05 до 1,50) Тном'Ц'ном |
5 = ±5 % |
KI(n) от 5 Ku(n) от 5 |
|
Параметры углов фазового сдвига | ||||
|
55 |
Угол фазового сдвига между фазным напряжением и одноименным током (фит), ° |
от -180° до +180° |
= ±0,5 |
от 0,8ином до 1,2ином включ. от 0,Пном до 1,21ном включ. |
|
= ±5 |
от 0,8ином до 1,2ином включ. от 0,0Пном до 0,101ном | |||
|
56 |
Угол фазового сдвига между симметричными составляющими напряжения и одноименного тока прямой последовательности (фиш), ° |
от -180° до +180° |
Л = ±0,5 |
от 0,8ином до 1,2ином включ. от 0,Пном до 1,21ном включ. |
|
Л = ±5 |
от 0,8ином до 1,2ином включ. от 0,0Пном до 0,101ном | |||
|
57 |
Угол фазового сдвига между симметричными составляющими напряжения и одноименного тока нулевой последовательности (фи010), ° |
от -180° до +180° |
Л = ±0,5 |
от 0,8ином до 1,2ином включ. от 0,Пном до 1,21ном включ. |
|
Л = ±5 |
от 0,8ином до 1,2ином включ. от 0,0Пном до 0,101ном | |||
|
№ |
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений 1) |
Дополнительные условия |
|
58 |
Угол фазового сдвига между симметричными составляющими напряжения и одноименного тока обратной последовательности (фи212), ° |
от -180° до +180° |
Л = ±0,5 |
от 0,8ином до 1,2ином включ. от 0,11ном до 1,21ном включ. |
|
Л = ±5 |
от 0,8ином до 1,2ином включ. от 0,011ном до 0,101ном | |||
|
59 |
Угол фазового сдвига между n-ми гармоническими составляющими фазного напряжения и одноименного тока (до 50 порядка) (фи1(п)), ° |
от -180° до +180° |
Л = ±3 |
(0,5-1,2) 1ном Ki(n) от 5, Ku(n) от 5 |
|
Л = ±5 |
(0,5-1,2) Хном Ki(n) от 1 до 5 Ku(n) от 1 до 5 | |||
|
Л = ±5 |
(0,1-0,5)1ном Ki(n) от 5 Ku(n) от 5 | |||
|
60 |
Угол фазового сдвига между 1-ой (составляющей основной частоты) и n-ой гармонической составляющей напряжения (до 50 порядка) (фи8д.(п)), ° |
от 180° до +180° |
Л = ±1 |
Ku(n) от 5 |
|
Л = ±5 |
Ku(n) от 1 до 5 | |||
|
Л = ±10 |
Ku(n) от 0,2 до 1 | |||
|
61 |
Угол фазового сдвига между напряжениями (фи), ° |
от -180° до +180° |
Л = ± 0,1 |
от 0,8ином до 1,2ином включ. |
|
62 |
Угол фазового сдвига между фазными токами основной частоты (фх), ° |
от -180° до +180° |
Л = ±0,5 |
от 0,011ном до 1,201ном включ. |
|
63 |
Коэффициент мощности, Кр (Кр =P/S), отн. ед. |
от -1 до 1 |
Л = ±0,01 |
-
1) Обозначение погрешностей: Л - абсолютная; 5, % - относительная; y, % - приведенная. В качестве нормирующего значения для приведенной погрешности используется номинальное значение измеряемой величины в соответствии с Таблицей 9.
-
2) Относительно значения, равного номинальному ином или согласованному исогл значению напряжения по ГОСТ 32144-2013
Технические характеристики измерительного канала типа 2 приведены в Таблице 9.
Таблица 9 - Технические характеристики ИК типа 2
|
Наименование характеристики |
Значение |
|
Количество мгновенных выборок за период (приём): - режим «профиль 9-2 LE» |
256 |
|
- режим «корпоративный профиль ПАО «ФСК ЕЭС» |
288 |
|
Время усреднения при измерении приращения энергии (интервал |
1,2,3,4,5,6,10,12,15,20,30, |
|
учета), мин |
60 |
|
Диапазон номинальных значений среднеквадратического значения |
от 0,23 до 433,00 |
|
первичного фазного напряжения (ином) 1), (от ином,min до ином,тах)1), |
(от 0,4/^3 до 750,0/^3) |
|
кВ |
|
Наименование характеристики |
Значение |
|
Диапазон номинальных значений среднеквадратического значения первичного фазного тока (11ном ) 2), (от 11ном.т,т до 11ном,тах) , А |
от 10 до 40000 |
|
Диапазон измерений среднеквадратического значения первичного фазного напряжения, В |
(от 0 до 2) ином |
|
Диапазон измерений среднеквадратического значения первичного фазного тока, А |
(от 0 до 1,5) 1ном |
|
Номинальное значение частоты фазного напряжения (Гном), Гц |
50 |
|
Диапазон измерений частоты (Г), Гц |
от 42,5 до 57,5 |
| |
Метрологические характеристики измерительного канала типа 2 в части синхронизированных векторных измерений приведены в Таблице 10.
Таблица 10 - Метрологические характеристики ИК типа 2 в части синхронизированных векторных измерений
|
Влияющий параметр |
Диапазон изменения входного параметра |
|
Частота ГеВи3), Гц |
от 48,0 до 52,0 |
|
Напряжение иеВи4), В |
(от 0,8 до 1,2) и1ном |
|
Ток 1еВи5), А |
(от 0,1 до 1,5) 11ном |
|
Фазовый угол феВи6), рад |
от - п до +п |
|
Коэффициент n-й гармонической составляющей (от 2 до 50 гармоники) KU(n) (единичная гармоника) |
0,01 и1ном |
Пределы допускаемой погрешности измерений векторных параметров (УСвИ) '' 2)
TVE до 1 % включ. (5) FE до 0,005 Гц включ. (Л) абсолютная погрешность измерения фазового угла
Лф до 0,1° включ. (Л)
-
1) Обозначение погрешностей: Л - абсолютная; 5, % - относительная; y, % - приведенная. В качестве нормирующего значения для приведенной погрешности используется номинальное значение измеряемой величины.
-
2) TVE - Total Vector Error - Общая векторная погрешность, FE - Frequency Error - Частотная погрешность, %.
-
3) Геви - значение частоты сигнала, рассчитанное как скорость изменения фазового угла, Гц.
-
4) иеви - амплитудное значение вектора напряжения основной частоты, В.
-
5) 1еви - амплитудное значение вектора силы тока основной частоты, А.
-
6) феви - угловое значение вектора напряжения/силы тока основной частоты, °.
Прочие метрологические характеристики измерительного канала типа 2 приведены в Таблице 11.
ИК типа 2
Таблица 11 -
|
Наименование характеристики |
Значение |
|
Погрешность хода часов (устройства ТЭЗ), c/сут, при +25 °С, при питании от резервной батареи, не более |
+1 |
|
Отклонение времени внутренних часов (устройства ТЭЗ) от всемирного координированного времени UTC при наличии внешней синхронизации NTP, мс, не более |
±20 |
|
Дополнительные погрешности иК типа 2, вызванные влиянием температуры, влажности, атмосферного давления, внешних магнитных полей |
отсутствуют |
Измерительный канал типа 3
Таблица 12 - Метрологические характеристики ИК типа 3 при измерении активной электрической энергии
|
Значение силы тока |
Коэффициент мощности (cos ф) |
Пределы допускаемой основной относительной погрешности, % |
|
от 0,011ном до 0,051ном |
1,0 |
±0,4 |
|
от 0,051ном до 1,51ном включ. |
±0,2 | |
|
от 0,021ном до 0,101ном |
0,5(инд) |
±0,5 |
|
от 0,101ном до 1,51ном включ. |
0,8 (емк) |
±0,3 |
|
от 0,101ном до 1,51ном включ. |
0,25(инд) 0,5 (емк) |
±0,5 |
|
1ном - номинальное значение среднеквадратического значения (с.к.з.) фазного тока в | ||
|
соответствии с таблицей 18, А | ||
Метрологические характеристики измерительного канала типа 3 электрической энергии приведены в Таблицах 12 и 13.
Метрологические характеристики измерительного канала типа 3
при
измерении
измерении активной электрической энергии прямого и обратного направления приведены в Таблице 12.
при
Метрологические характеристики измерительного канала типа 3 при измерении реактивной электрической энергии приведены в Таблице 13.
Таблица 13 - Метрологические характеристики ИК типа 3 при измерении реактивной электрической энергии
|
Значение силы тока |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности, % |
|
от 0,021ном до 0,051ном |
1,0 |
±1,5 |
|
от 0,051ном до 1,51ном включ. |
±1,0 | |
|
от 0,051ном до 0,101ном |
0,5 |
±1,5 |
|
от 0,101ном до 1,51ном включ. |
±1,0 | |
|
от 0,101ном до 1,51ном включ. |
0,25 |
±1,5 |
|
1ном - номинальное значение среднеквадратического значения (с.к.з.) фазного тока в соответствии с таблицей 18, А | ||
Метрологические характеристики измерительного канала типа 3 при измерении показателей качества электрической энергии (ПКЭ) и электрических величин приведены в Таблице 14. Измеряемые ПКЭ и характеристики напряжения относятся к фазным и межфазным напряжениям. Измеряемые характеристики мощности относятся к фазным и трехфазным мощностям.
Таблица 14 - Метрологические характеристики ИК типа 3 при измерении показателей качества электрической энергии (ПКЭ) и электрических величин
|
№ |
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений 1) |
Дополнительные условия |
|
Параметры частоты | ||||
|
1 |
Частота (f), Гц |
от 42,5 до 57,5 |
А = ±0,01 | |
|
2 |
Отклонение частоты (Af), Г ц |
от -7,5 до +7,5 |
A = ±0,01 | |
|
№ |
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений 1) |
Дополнительные условия |
|
Показатели качества электрической энергии | ||||
|
3 |
Установившееся отклонение напряжения, (5Uy), % 2) |
от -100 до +100 |
Л = ±0,1 | |
|
4 |
Коэффициент искажения синусоидальности кривой напряжения (Ku), % |
от 0,1 до 30,0 |
Л = ±0,05 |
Ku до 1 % |
|
5 = ±5,0 % |
Ku от 1 % | |||
|
5 |
Коэффициент n-ой гармонической составляющей напряжения до 50 порядка (Ku(n)), % |
от 0,05 до 30,00 |
Л = ±0,05 |
Ku(n) до 1 % |
|
5 = ±5,0 % |
Ku(n) от 1 % | |||
|
6 |
Коэффициент несимметрии напряжений по обратной последовательности (Kiu), % |
от 0 до 20 |
Л = ±0,15 | |
|
7 |
Коэффициент несимметрии напряжений по нулевой последовательности (Kou), % |
от 0 до 20 |
Л = ±0,15 | |
|
8 |
Длительность провала напряжения (Лtn), с |
от 0,02 до 60,00 |
Л = ±0,02 | |
|
9 |
Длительность прерывания напряжения (Л1прер), с |
от 0,02 от 60,00 |
Л = ±0,02 | |
|
10 |
Глубина провала напряжения (5ип), % |
от 10 до 100 |
Л = ±0,2 | |
|
11 |
Длительность временного перенапряжения (Лtnер и.), с |
от 0,02 до 60,00 |
Л = ±0,02 | |
|
12 |
Коэффициент временного перенапряжения (Кпери), отн.ед. |
от 1,01 до 2,00 |
Л = ±0,002 | |
|
13 |
Кратковременная доза фликера (Pst), отн.ед. |
от 0,2 до 10,0 |
5 = ±5 % | |
|
14 |
Длительная доза фликера (Plt), отн.ед. |
от 0,2 до 10,0 |
5 = ±5 % | |
|
Параметры напряжения | ||||
|
15 |
Среднеквадратическое значение напряжения (U), В |
(от 0 до 2) Uном |
Y = ±0,1 % | |
|
16 |
Среднеквадратичное значение напряжения основной частоты (U(1)), В |
(от 0 до 2) Uном |
Y = ±0,1 % | |
|
17 |
Среднеквадратичное значение n-ой гармонической составляющей напряжения (для n от 2 до 50) (Usg,(n)), В |
(от 0 до 0,3)Uном |
Y = ±0,05 % |
Usg,(n) до 0,01U1ном |
|
5 = ±5 % |
Usg,(n) от 0,01U1ном | |||
|
№ |
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений 1) |
Дополнительные условия |
|
18 |
Среднеквадратичное значение m-ой интергармонической центрированной подгруппы напряжения (до 50 порядка) (Uisg,(m)), В |
(от 0 до 0,3) ином |
Y = ±0,05 % |
Uisg,(m) до 0,01ином |
|
5 = ±5 % |
Uisg,(m) от 0,01ином | |||
|
19 |
Среднеквадратичное значение напряжения прямой последовательности (U1), В |
(от 0 до 2) ином |
Y = ±0,15 % | |
|
20 |
Среднеквадратичное значение напряжения нулевой последовательности (U0), В |
(от 0 до 2) ином |
Y = ±0,15 % | |
|
21 |
Среднеквадратичное значение напряжения обратной последовательности (U2), В |
(от 0 до 2) ином |
Y = ±0,15 % | |
|
22 |
Отрицательное отклонение напряжения (5U(-)), % 2) |
от 0 до 100 |
Л = ±0,1 | |
|
23 |
Положительное отклонение напряжения (5U(+)), % 2) |
от 0 до 100 |
Л = ±0,1 | |
|
24 |
Напряжение, меньшее номинала, Um(-), В2) |
(от 0 до 1) ином |
Y = ±0,1 % | |
|
25 |
Напряжение, большее номинала, Um(+),B2) |
(от 1 до 2) ином |
Y = ±0,1 % | |
|
Параметры тока | ||||
|
26 |
Среднеквадратичное значение фазного тока, (1(1), А |
(от 0 до 1,5) 1ном |
Y = ±0,1 % | |
|
27 |
Среднеквадратичное значение фазного тока основной частоты, (1(1), А |
(от 0 до 1,5) 1ном |
Y = ±0,1 % | |
|
28 |
Среднеквадратичное значение тока прямой последовательности (I1), А |
(от 0 до 1,5) 11ном |
Y = ±0,15 % | |
|
29 |
Среднеквадратичное значение тока нулевой последовательности (I0), А |
(от 0 до 1,5) 11ном |
Y = ±0,15 % | |
|
30 |
Среднеквадратичное значение тока обратной последовательности (I2), А |
(от 0 до 1,5) 11ном |
Y = ±0,15 | |
|
31 |
Среднеквадратичное значение n-ой гармонической подгруппы тока (до 50 порядка) (Isg(n)), А |
(от 0 до 0,3) 1ном |
Y = ±0,15 % |
Isg,(n) до 0,031ном |
|
5 = ±5 % |
Isg,(n) от 0,031ном | |||
|
32 |
Среднеквадратичное значение m-ой интергармонической подгруппы тока (до 50 порядка) (Iisg,(m)), А |
(от 0 до 0,3) 1ном |
Y = ±0,15 % |
I isg,(m) до 0,031ном |
|
5 = ±5 % |
I isg,(m) от 0,031ном | |||
|
№ |
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений 1) |
Дополнительные условия |
|
33 |
Коэффициент искажения синусоидальности кривой фазного тока, Ki , % |
0,1-3,0 |
Л = ±0,15 |
Ki до 3,0 % |
|
3,0-60,0 |
5 = ±5 % |
Ki от 3,0 % | ||
|
34 |
Коэффициент n-ой гармонической составляющей тока до 50 порядка (Ki(n)), % |
от 0,05 до 30,00 |
Л = ±0,15 % |
Ki(n) до 3,0 % |
|
5 = ±5,0 % |
Ki(n) от 3,0 % | |||
|
35 |
Коэффициент несимметрии тока по обратной последовательности, (K21), % |
от 0 до 20 |
Л = ±0,15 | |
|
36 |
Коэффициент несимметрии тока по нулевой последовательности, (K0i), % |
от 0 до 20 |
Л = ±0,15 | |
|
Параметры электрической мощности | ||||
|
37 |
Активная мощность (P), Вт |
(от 0,01 до 1,50) 1ном'и'ном |
5 = ±0,4 % |
от 0,8ином до 1,2ином включ. от 0,011ном до 0,051ном Kp = 1 |
|
5 = ±0,2 % |
от 0,8ином до 1,2ином включ. от 0,051ном до 1,501ном Kp = 1 | |||
|
5 = ±0,5 % |
от 0,8ином до 1,2ином включ. от 0,021ном до 0,101ном Kp = 0,5 (инд.) Кр = 0,8 (емк.) | |||
|
5 = ±0,3 % |
от 0,8ином до 1,2ином включ. от 0,11ном до 1,51ном Kp = 0,5 (инд.) Кр = 0,8 (емк.) | |||
|
5 = ±0,5 % |
от 0,8ином до 1,2ином включ. от 0,11ном до 1,51ном Kp = 0,25 (инд.) Кр = 0,5 (емк.) | |||
|
№ |
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений 1) |
Дополнительные условия |
|
38 |
Активная мощность основной частоты, (P1), Вт |
(от 0,05 до 1,50) IhomUhom |
5 = ±0,4 % |
от 0,8Uhom до 1,2Uhom включ. от 0,01 Ihom до 0,05 Ihom Кр = 1 |
|
5 = ±0,2 % |
от 0,8Uhom до 1,2Uhom включ. от 0,05Ihom до 1,50Ihom Кр = 1 | |||
|
5 = ±0,5 % |
от 0,8Uhom до 1,2Uhom включ. от 0,02Ihom до 0,10Ihom Кр = 0,5 (инд.) Кр = 0,8 (емк.) | |||
|
5 = ±0,3 % |
от 0,8Uhom до 1,2Uhom включ. от 0,1 Ihom дО 1,51ном Кр = 0,5 (инд.) Кр = 0,8 (емк.) | |||
|
5 = ±0,5 % |
от 0,8Uhom до 1,2Uhom включ. от 0,1 Ihom дО 1,51ном Кр = 0,25 (инд.) Кр = 0,5 (емк.) | |||
|
39 |
Активная мощность прямой последовательности, (Р 1(1)), Вт |
(от 0,05 до 1,50) InoMUnoM |
5 = ±0,5 % | |
|
40 |
Активная мощность обратной последовательности, (Р 2(1)), Вт |
(от 0,05 до 1,50) IhomUhom |
5 = ±0,5 % | |
|
41 |
Активная мощность нулевой последовательности, (Р 0(1)), Вт |
(от 0,05 до 1,50) IhomUhom |
5 = ±0,5 % | |
|
42 |
Активная мощность n-й гармонической составляющей (до 50 порядка) (P(n)), Вт3) |
(от 0,05 до 1,50) IhomUhom |
5 = ±5 % |
Ki(n) от 5 Ku(n) от 5 |
|
43 |
Реактивная мощность (Q), вар |
(от 0,05 до 1,50) IhomUhom |
5 = ±0,5 % | |
|
44 |
Реактивная мощность основной частоты (Q (1)), вар |
(от 0,05 до 1,50) IhomUhom |
5 = ±0,5 % | |
|
45 |
Реактивная мощность прямой последовательности, (Q 1(1)), вар |
(от 0,05 до 1,50) IhomUhom |
5 = ±0,5 % |
|
№ |
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений 1) |
Дополнительные условия |
|
46 |
Реактивная мощность обратной последовательности, (Q 2(1)), вар |
(от 0,05 до 1,50) Тномином |
5 = ±0,5 % | |
|
47 |
Реактивная мощность нулевой последовательности, (Q o(i)), вар |
(от 0,05 до 1,50) Тномином |
5 = ±0,5 % | |
|
48 |
Реактивная мощность n-ой гармонической составляющей, (Q (n)), вар |
(от 0,05 до 1,50) Тномином |
5 = ±5 % |
KI(n) от 5 KU(n) от 5 |
|
49 |
Полная мощность, S, В^А |
(от 0,05 до 1,50) Тном'Ц'ном |
5 = ±1,5 % |
от 0,0Пном до 1,501ном |
|
50 |
Полная мощность основной частоты, (S(i)), В^А |
(от 0,05 до 1,50) Тном'Ц'ном |
5 = ±1,5 % |
от 0,0Пном до 1,501ном |
|
51 |
Полная мощность прямой последовательности, (S i(i)), В^А |
(от 0,05 до 1,50) Тном'Ц'ном |
5 = ±1,5 % |
от 0,0Пном до 1,501ном |
|
52 |
Полная мощность обратной последовательности, (S 2(1)), В-А |
(от 0,05 до 1,50) Тном'Ц'ном |
5 = ±1,5 % |
от 0,0Пном до 1,501ном |
|
53 |
Полная мощность нулевой последовательности, (S o(i)), В-А |
(от 0,05 до 1,50) Тном'Ц'ном |
5 = ±1,5 % |
от 0,0Пном до 1,501ном |
|
54 |
Полная мощность n-й гармонической составляющей, (S(n)), В-А |
(от 0,05 до 1,50) Тном'Ц'ном |
5 = ±5 % |
KI(n) от 5 KU(n) от 5 |
|
Параметры углов фазового сдвига | ||||
|
55 |
Угол фазового сдвига между фазным напряжением и одноименным током (фит), ° |
от -180° до +180° |
= ±0,5 |
от 0,8ином до 1,2ином включ. от 0,Пном до 1,21ном включ. |
|
= ±5 |
от 0,8ином до 1,2ином включ. от 0,0Пном до 0,101ном | |||
|
56 |
Угол фазового сдвига между симметричными составляющими напряжения и одноименного тока прямой последовательности (фU1n), ° |
от -180° до +180° |
= ±0,5 |
от 0,8ином до 1,2ином включ. от 0,Пном до 1,21ном включ. |
|
= ±5 |
от 0,8ином до 1,2ином включ. от 0,0Пном до 0,101ном | |||
|
57 |
Угол фазового сдвига между симметричными составляющими напряжения и одноименного тока нулевой последовательности (фи010), ° |
от -180° до +180° |
Л = ±0,5 |
от 0,8ином до 1,2ином включ. от 0,Пном до 1,21ном включ. |
|
Л = ±5 |
от 0,8ином до 1,2ином включ. от 0,0Пном до 0,101ном | |||
|
№ |
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений 1) |
Дополнительные условия |
|
58 |
Угол фазового сдвига между симметричными составляющими напряжения и одноименного тока обратной последовательности (фи212), ° |
от -180° до +180° |
Л = ±0,5 |
от 0,8ином до 1,2ином включ. от 0,11ном до 1,21ном включ. |
|
Л = ±5 |
от 0,8ином до 1,2ином включ. от 0,011ном до 0,101ном | |||
|
59 |
Угол фазового сдвига между n-ми гармоническими составляющими фазного напряжения и одноименного тока (до 50 порядка) (фи1(п)), ° |
от -180° до +180° |
Л = ±3 |
(0,5-1,2)1ном Ki(n) от 5, Ku(n) от 5 |
|
Л = ±5 |
(0,5-1,2)1ном KI(n) от 1 до 5 KU(n) от 1 до 5 | |||
|
Л = ±5 |
(0,1-0,5)Iном Ki(n) от 5 KU(n) от 5 | |||
|
60 |
Угол фазового сдвига между 1-ой (составляющей основной частоты) и n-ой гармонической составляющей напряжения (до 50 порядка) (фи8д.(п)), ° |
от -180° до +180° |
Л = ±1 |
KU(n) от 5 |
|
Л = ±5 |
KU(n) от 1 до 5 | |||
|
Л = ±10 |
KU(n) от 0,2 до 1 | |||
|
61 |
Угол фазового сдвига между напряжениями (фи), ° |
от -180° до +180° |
Л = ± 0,1 |
от 0,8Uном до 1,2Uном включ. |
|
62 |
Угол фазового сдвига между фазными токами основной частоты (фх), ° |
от -180° до +180° |
Л = ±0,5 |
от 0,01 Iном до 1,20Iном включ. |
|
63 |
Коэффициент мощности, Кр (Кр =P/S), отн. ед. |
от -1 до 1 |
Л = ±0,01 |
-
1) Обозначение погрешностей: Л - абсолютная; 5, % - относительная; y, % - приведенная. В качестве нормирующего значения для приведенной погрешности используется номинальное значение измеряемой величины в соответствии с Таблицей 15.
-
2) Относительно значения, равного номинальному ином или согласованному исогл значению напряжения по ГОСТ 32144-2013
Метрологические характеристики измерительного канала типа 3 в части синхронизированных векторных измерений приведены в Таблице 15.
Таблица 15 - Метрологические характеристики ИК типа 3 в части синхронизированных векторных измерений
|
влияющий параметр |
Диапазон изменения входного параметра |
|
Частота 1'сви3', Гц |
от 48,0 до 52,0 |
|
Напряжение иеви4', В |
(от 0,8 до 1,2) и'ном |
|
Ток 1еви5), А |
(от 0,1 до 1,5) 11ном |
|
Фазовый угол феви6', рад |
от - п до +п |
|
Коэффициент n-й гармонической составляющей (от 2 до 50 гармоники) KU(n) (единичная гармоника) |
0,01 и'ном |
Пределы допускаемой погрешности измерений векторных параметров (УСВИ) '' 2)
TVE до 1 % включ. (5) FE до 0,005 Гц включ. (Л) абсолютная погрешность измерения фазового угла
Лф до 0,1° включ. (Л)
-
1) Обозначение погрешностей: Л - абсолютная; 5, % - относительная; y, % - приведенная. В качестве нормирующего значения для приведенной погрешности используется номинальное значение измеряемой величины.
-
2) TVE - Total Vector Error - Общая векторная погрешность, FE - Frequency Error - Частотная погрешность, %.
-
3) Геви - значение частоты сигнала, рассчитанное как скорость изменения фазового угла, Гц.
-
4) иеви - амплитудное значение вектора напряжения основной частоты, В.
-
5) 1еви - амплитудное значение вектора силы тока основной частоты, А.
-
6) феви - угловое значение вектора напряжения/силы тока основной частоты, °.
Прочие метрологические характеристики измерительного канала типа 3 приведены в Таблице 16.
Таблица 16 - Прочие метрологические характеристики ИК типа 3
|
Наименование характеристики |
Значение |
|
Погрешность хода часов, c/сут, при +25 °е, при питании от резервной батареи, не более |
+1 |
|
Отклонение времени внутренних часов от всемирного координированного времени UTC при наличии внешней синхронизации NTP, мс, не более |
±20 |
|
Таблица 17 - Дополнительная погрешность |
иК типа 3 | ||
|
№ |
влияющая величина |
Значение (диапазон изменений) влияющей величины |
Предел погрешности, вызываемый дополнительными величинами |
|
1 |
изменение температуры окружающей среды, °е |
от +5 до +40 |
Не превышают половины предела допускаемой основной погрешности на каждые 10 °е изменения температуры. |
|
2 |
внешнее однородное постоянное или переменное магнитное поле, напряженностью, кА/м |
0,4 |
Не превышают половины предела допускаемой основной погрешности |
Продолжение таблицы 17
Влияющая величина
Значение (диапазон изменений) влияющей величины
Предел погрешности, вызываемый дополнительными величинами
Пр имечания:
1) Дополнительные погрешности измерительного канала типа 3 при измерении активной электрической энергии, вызываемые изменением влияющих величин по отношению к нормальным условиям, приведенным в п. 8.5 ГОСТ 31819.22-2012, не превышают значений, указанных в Таблице 6 ГОСТ 31819.22-2012 для класса точности 0,2S.
Дополнительные погрешности измерительного канала типа 3 при измерении по
влияющих величин
2)
реактивной электрической энергии, вызываемые изменением
отношению к нормальным условиям, приведенным в п. 8.5 ГОСТ 31819.23-2012, не превышают пределов, установленных в Таблице 8 ГОСТ 31819.23-2012 для класса точности 1. 3) При измерении показателей качества электрической энергии (ПКЭ), параметров электрических величин, синхронизированных векторных измерений дополнительная погрешность измерительного канала типа 3, вызываемая изменением влияющих величин, не превышает пределов, установленных в п.1 и 2 настоящей таблицы.
Технические характеристики измерительного канала типа 3 приведены в Таблице 18.
Таблица 18 - Технические характеристики измерительного канала типа 3
|
Наименование характеристики |
Значение |
|
Номинальное значение среднеквадратического значения (с.к.з.) фазного напряжения (ином), В |
57,735 |
|
Номинальное значение среднеквадратического значения (с.к.з.) фазного тока (Тном), А |
5 |
|
Диапазон измерений среднеквадратического значения фазного напряжения, В |
(от 0 до 2) ином |
|
Диапазон измерений среднеквадратического значения фазного тока, А |
(от 0 до 1,5) 1ном |
|
Номинальное значение частоты фазного напряжения (Гном), Гц |
50 |
|
Диапазон измерений частоты (f), Гц |
от 42,5 до 57,5 |
|
Полная мощность, потребляемая каждой последовательной цепью (цепи измерения силы тока) устройства ПАС, В^А, не более |
1,0 |
|
Полная мощность, потребляемая каждой параллельной цепью (цепи измерения напряжения) устройства ПАС, В^А, не более |
1,0 |
|
Время усреднения при измерении приращения энергии (интервал учета), мин |
1,2,3,4,5,6,10,12,15,20, 30, 60 |
|
Диапазон допустимых значений коэффициента трансформации напряжения1) |
от 0,230 кВ / 57,735 В до 433,000 кВ / 57,735 В |
|
Диапазон допустимых значений коэффициента трансформации силы тока 2) |
от 10 А / 5 А до 40000 А / 5 А |
| |
Основные технические характеристики Комплекса приведены в Таблице 19.
Таблица 19 - Основные технические характеристики Комплекса
|
Наименование характеристики |
Значение |
|
Характеристики входов (номинальное напряжение) электропитания (основного и резервного): | |
|
устройства ПАС |
220 В однофазного переменного (50 Гц) тока, либо 220 В постоянного тока |
|
шасси объединения (для используемых в составе шасси устройств ТЭЗ) |
220 В однофазного переменного (50 Гц)тока |
|
Потребляемая мощность по входам электропитания:
|
10 10 5 |
|
Условия эксплуатации: | |
|
Нормальные условия (ГОСТ Р 8.655-2009):
|
от 15 до 25 от 30 до 80 от 70,0 до 106,7 |
|
Рабочие условия:
|
от +5 до +40 90 от 70,0 до 106,7 от -50 до +55 |
|
Габаритные размеры (длина^ширина^высота), мм, не более:
|
220x200x100 88x120x50 |
|
Масса устройств, кг, не более
|
1,0 0,2 |
|
Средняя наработка Комплекса на отказ (в полном (максимально возможном) составе устройств ПАС и ТЭЗ), ч |
160 000 |
|
Средний срок службы, лет, не менее |
25 |
