Номер по Госреестру СИ: 94234-24
94234-24 Набор мер эффективной площади рассеяния
(НЛСД.464979.007)
Назначение средства измерений:
Набор мер эффективной площади рассеяния НЛСД.464979.007 (далее по тексту -набор мер ЭПР) предназначен для измерений параметров радиолокационного канала специальных радиоэлектронных средств на длине волны излучаемого сигнала.
Набор мер ЭПР применяется для воспроизведения единицы эффективной площади рассеяния, а также для измерений эффективной площади рассеяния различных объектов.
Внешний вид.
Набор мер эффективной площади рассеяния
Рисунок № 1
Внешний вид.
Набор мер эффективной площади рассеяния
Рисунок № 2
Внешний вид.
Набор мер эффективной площади рассеяния
Рисунок № 3
Общие сведения
Дата публикации - 25.12.2024
Срок свидетельства -
Номер записи - 196018
ID в реестре СИ - 1422211
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НЛСД.464979.007,
Производитель
Изготовитель - Акционерное общество "Научно-исследовательский институт современных телекоммуникационных технологий" (АО "НИИ СТТ")
Страна - РОССИЯ
Населенный пункт - г. Смоленск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3076 от 2024.12.24 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Набор мер эффективной площади рассеяния (НЛСД.464979.007)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-исследовательский институт современных телекоммуникационных технологий" (АО "НИИ СТТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
62002-15 02.10.2030 |
Комплексы измерительно-вычислительные, ММКС-05 Акционерное общество "Научно-исследовательский институт современных телекоммуникационных технологий" (АО "НИИ СТТ") (РОССИЯ г. Смоленск) |
ОТ МП |
2 года |
|
94234-24 |
Набор мер эффективной площади рассеяния, НЛСД.464979.007 Акционерное общество "Научно-исследовательский институт современных телекоммуникационных технологий" (АО "НИИ СТТ") (РОССИЯ г. Смоленск) |
ОТ МП |
2 года |
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Набор мер эффективной площади рассеяния (НЛСД.464979.007)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Набор мер эффективной площади рассеяния (НЛСД.464979.007)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа», знака поверки и заводского номера представлен на рисунке 3. Ввиду конструктивных особенностей отражателей заводской номер наносится только на внутреннюю поверхность цилиндра в виде наклейки в формате «Зав. №^.».Ввиду конструктивных особенностей отражателей пломбировка от несанкционированного доступа не требуется.

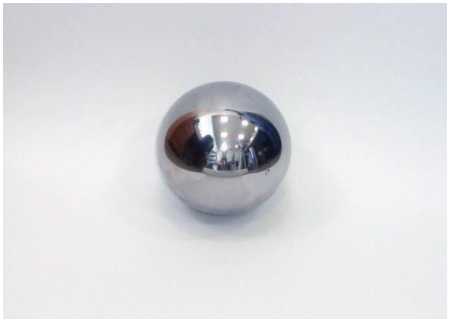

Рисунок 1- Внешний вид меры ЭПР тип «сфера»

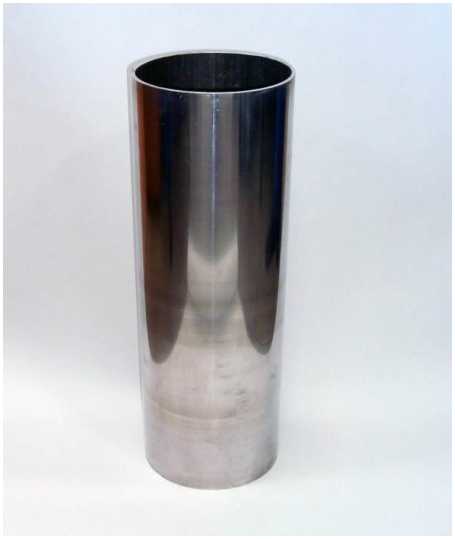

Рисунок 2 - Внешний вид меры ЭПР тип «цилиндр»
место нанесения знака поверки
место нанесения знака утверждения типа
место нанесения наклейки

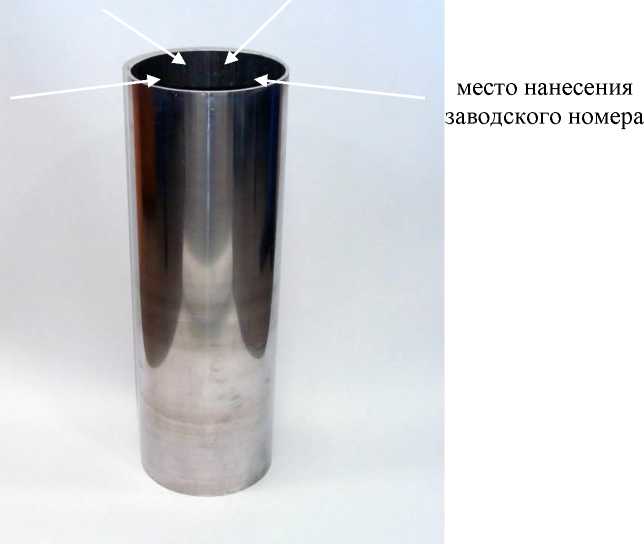

Рисунок 3 - Место нанесения наклеек (мера ЭПР тип «Цилиндр»)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГц
|
от 7,5 до 18,0 от 1,0 до 18,0 |
|
Эффективная площадь рассеяния (ЭПР) в зависимости от частоты, м2
|
0,018 от 0,8 до 7,05 |
|
Пределы допускаемой относительной погрешности определения значения ЭПР набора мер ЭПР, дБ
|
±1,5 ±1,5 |
|
Геометрические размеры, мм, не более
|
152 501x149 |
|
Неравномерность геометрических размеров набора мер ЭПР, мм, не более
|
0,4 0,4 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более
|
14,5 2,4 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более Атмосферное давление, кПа (мм рт.ст.) |
от +15 до +25 80 от 84,0 до 106,7 (от 626 до 795) |
наносится типографским способом на титульный лист эксплуатационной документации и на внутреннюю поверхность цилиндра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в части 2 «Использование по назначению» документа НЛСД.464979.007РЭ «Набор мер эффективной площади рассеяния НЛСД.464979.007. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к набору мер эффективной площади рассеяния НЛСД.464979.007
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1,0х10’9 до 100 м и от 0,2 до 50 мкм».
длин волн в диапазоне
институт современных
институт современных
Акционерное общество «Научно-исследовательский телекоммуникационных технологий» (АО «НИИ СТТ») ИНН 6730046954
Адрес: 214012, г. Смоленск, ул. Ново-Ленинградская, д. 10
Телефон/факс: (4812) 27-15-08
E-mail: office@niistt.ru
Изготовитель
Акционерное общество «Научно-исследовательский телекоммуникационных технологий» (АО «НИИ СТТ») ИНН 6730046954Адрес: 214012, г. Смоленск, ул. Ново-Ленинградская, д. 10
Телефон/факс: (4812) 27-15-08
E-mail: office@niistt.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7(495) 583-99-23, факс: +7(495) 583-99-48
Правообладатель
институт современныхинститут современных
Акционерное общество «Научно-исследовательский телекоммуникационных технологий» (АО «НИИ СТТ») ИНН 6730046954
Адрес: 214012, г. Смоленск, ул. Ново-Ленинградская, д. 10
Телефон/факс: (4812) 27-15-08
E-mail: office@niistt.ru
К набору мер эффективной площади рассеяния НЛСД.464979.007 данного типа относится набор мер ЭПР зав. № 0220151001 в виде сферического отражателя и цилиндра.
Принцип действия набора мер ЭПР основан на воспроизведении отражателями на фиксированной частоте нормированного значения эффективной площади рассеяния, которое определяется по результатам измерений геометрических характеристик отражателей.
Конструктивно набор мер ЭПР выполнен в виде сферы и полого цилиндра из алюминия.
Общий вид набора мер ЭПР представлен на рисунках 1,2. Места нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлен на рисунке 3. Ввиду конструктивных особенностей отражателей заводской номер наносится только на внутреннюю поверхность цилиндра в виде наклейки в формате «Зав. №^.».
Ввиду конструктивных особенностей отражателей пломбировка от несанкционированного доступа не требуется.
Рисунок 1- Внешний вид меры ЭПР тип «сфера»
Рисунок 2 - Внешний вид меры ЭПР тип «цилиндр»
место нанесения знака поверки
место нанесения знака утверждения типа
место нанесения наклейки
Рисунок 3 - Место нанесения наклеек (мера ЭПР тип «Цилиндр»)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГц
|
от 7,5 до 18,0 от 1,0 до 18,0 |
|
Эффективная площадь рассеяния (ЭПР) в зависимости от частоты, м2
|
0,018 от 0,8 до 7,05 |
|
Пределы допускаемой относительной погрешности определения значения ЭПР набора мер ЭПР, дБ
|
±1,5 ±1,5 |
|
Геометрические размеры, мм, не более
|
152 501x149 |
|
Неравномерность геометрических размеров набора мер ЭПР, мм, не более
|
0,4 0,4 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более
|
14,5 2,4 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более Атмосферное давление, кПа (мм рт.ст.) |
от +15 до +25 80 от 84,0 до 106,7 (от 626 до 795) |
