Номер по Госреестру СИ: 94242-24
94242-24 Анализаторы цепей векторные
(АКИП-6608)
Назначение средства измерений:
Анализаторы цепей векторные АКИП-6608 (далее - анализаторы) предназначены для измерений коэффициентов передачи и отражения (S-параметров) пассивных и активных устройств.

Внешний вид.
Анализаторы цепей векторные
Рисунок № 1

Внешний вид.
Анализаторы цепей векторные
Рисунок № 2

Внешний вид.
Анализаторы цепей векторные
Рисунок № 3
Программное обеспечение
Анализаторы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 -
обеспечения
|
Идентиф |
икационные данные (признаки) |
Значение |
|
Идентиф |
икационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже V1.0.0.1.01.R1 | |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 6 «Работа с анализатором» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 16 августа 2023 г. №1678 «Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия «Анализаторы цепей векторные АКИП-6608».
Правообладатель«SIGLENT TECHNOLOGIES CO., LTD.», Китай
Адрес: 3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
«SIGLENT TECHNOLOGIES CO., LTD.», КитайАдрес: 3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Принцип действия анализаторов основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства, либо поступающего с его выхода. Тестовый сигнал формируется высокостабильным источником (генератором). Анализаторы имеют 2 измерительных порта, в каждом из которых установлено по два приемника - измерительный и опорный. Приемники содержат узлы преобразования высокочастотного (ВЧ) сигнала в промежуточную частоту (ПЧ), далее следуют блоки цифровой обработки сигнала. Аппаратно анализаторы реализованы путем взаимодействия двух приемников с использованием регулируемой полосы пропускания. Порты являются компонентами широкополосных ВЧ мостов, обеспечивающих необходимую направленность распространения волн в обоих трактах. Детектирование сигнала осуществляется аналого-цифровыми преобразователями (АЦП), которые используются для дискретизации сигнала ПЧ и регистрации отсчетов. Отсчеты данных обрабатываются встроенным контроллером. Измеренные параметры отображаются в полярных координатах (модуль и фаза) или на диаграмме Вольперта-Смита. Тактирование работы функциональных элементов анализатора осуществляется опорным генератором.
Анализаторы выпускаются в виде трех модификаций АКИП-6608/1, АКИП-6608/2 и АКИП-6608/3. Модификации отличаются диапазонами рабочих частот.
Конструктивно анализаторы выполнены в виде переносного моноблока. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Доступно расширение функциональных возможностей анализаторов путем установки опций, представленных в таблице 1:
Таблица 1
|
SHN900-TDA |
Программная опция анализа во временной области (TDA). |
|
SHN900-TDR |
Программная опция рефлектометра (TDR). |
|
SHN900-SA |
Программная опция анализатора спектра. |
На передней панели анализаторов находится цветной сенсорный жидкокристаллический дисплей, блок функциональных кнопок. Управление режимами работы, выбор параметров и ввод значений осуществляется с передней панели функциональными кнопками (со стрелками), вращающимся регулятором и с помощью цифровой клавиатуры.
На верхней панели анализаторов располагаются: интерфейсы связи с персональным компьютером (USB, LAN), измерительные порты, входы опорной частоты и синхронизации, разъем антенны GPS.
Общий вид анализаторов и место нанесения знака утверждения типа представлены на рисунке 1.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов от несанкционированного доступа не предусмотрено.
Серийный (заводской) номер, идентифицирующий каждый экземпляр анализаторов, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.
Вид спереди

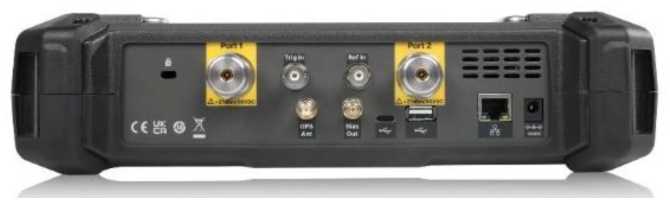

Вид сверху

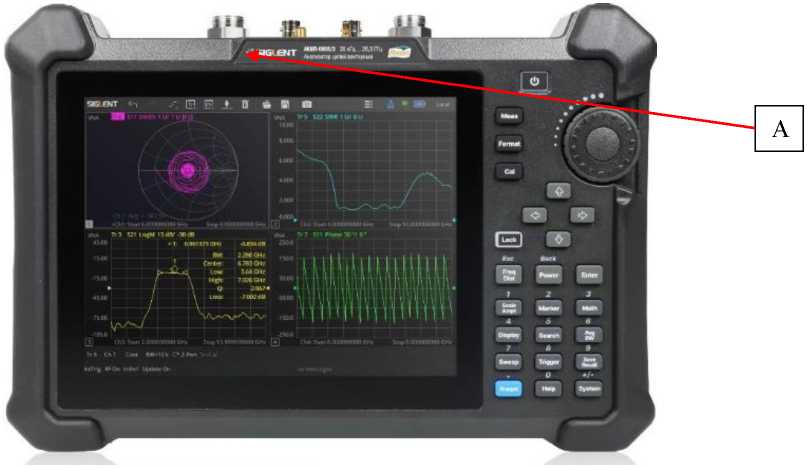

Рисунок 1 - Общий вид анализаторов и место нанесения знака утверждения типа (А)

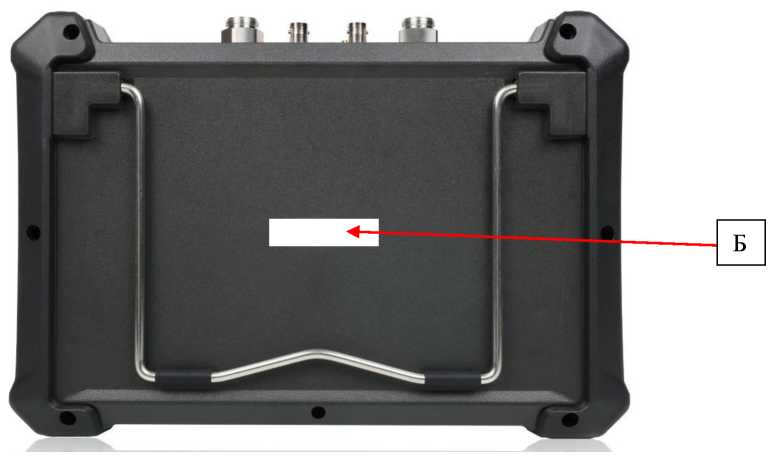

Рисунок 2 - Место нанесения заводского номера (Б)
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Количество портов |
2 | |
|
АКИП-6608/1 |
от 30•IO3 до 14^109 | |
|
Диапазон рабочих частот, Гц |
АКИП-6608/2 |
от 30•IO3 до 20•IO9 |
|
АКИП-6608/3 |
от 30^103 до 26,5^109 | |
|
Разрешение, Гц |
1 | |
|
Диапазон полос пропускания фильтров промежуточной частоты (ПЧ), Гц |
от 10 до 3 •IO6 | |
|
Пределы допускаемой относительной погрешности частоты опорного |
±5 •IO-6 | |
|
генератора | ||
Продолжение таблицы 3
|
1 |
2 | |||
|
Динамический диапазон при полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее |
от 30 кГц до 1 МГц включ. св. 1 МГц до 5 ГГц включ. св. 5 до 9 ГГц включ. св. 9 до 14 ГГц включ. св. 14 до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ. |
90 100 90 100 90 60 | ||
|
Диапазон установки уровня выходной мощности генератора в диапазонах частот, дБм |
от 30 до 100 кГц включ. св. 100 до 25 МГц включ. св. 25 МГц до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ. |
от -45 до -11 от -45 до -5 от -45 до -1 от -45 до -8 | ||
|
Дискретность установки мощности генератора, дБ |
0,05 | |||
|
Пределы допускаемой абсолютной погрешности установки уровня мощности генератора -10 дБм, дБм |
от 30 кГц до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ. |
±1,5 ±2,5 | ||
|
Максимальная входная мощность генератора, дБм |
-11 | |||
|
Нелинейность амплитудной характеристики генератора для уровня свыше -20 дБ, дБ |
от 30 кГц до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ. |
±1 ±2 | ||
|
Пределы допускаемой абсолютной погрешности измерения уровня входной мощности, для уровня -15 дБм, дБ |
в режиме векторного анализатора цепей от 30 кГц до 1 ГГц включ. св. 1 до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ. в режиме анализатора спектра от 30 кГц до 1 ГГц включ. св. 1 до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ. |
±1,5 ±2,0 ±2,5 ±1,5 ±2,0 ±2,5 | ||
|
Нелинейность приемного тракта при измерении уровня входной мощности, дБ |
0,5 | |||
|
Уровень собственного шума приемников, нормализованный к полосе 10 Гц, в диапазоне частот (Nf), дБ, не более |
от 30 до 50 кГц включ. св. 50 до 200 кГц включ. св. 200 кГц до 6,2 ГГц включ. св. 6,2 до 9,0 ГГц включ. св. 9 до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ. |
-70 -90 -100 -90 -100 -80 | ||
|
Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициентов передачи и отражения, в диапазоне частот, дБ/градус, не более |
Модуль |
Фаза | ||
|
от 30 кГ] (полоса св. 1,0 М (полоса св. 9,0 до (полоса |
ц до 1 МГц включ. ПЧ 1 кГц) Гц до 9,0 ГГц включ. ПЧ 10 кГц) 26,5 ГГц включ. ПЧ 10 кГц) |
0,009 0,009 0,015 |
0,06 0,05 0,09 | |
Продолжение таблицы 3
|
Корректированные характеристики анализаторов (с использованием калибровочных наборов), полоса пропускания 10 Гц, без применения усреднения |
от 30 кГц до i ГГц включ. |
св.1 до 6 ГГц включ. |
св. 6,0 до 26,5 ГГц включ. | ||||
|
Направленность (Ed), дБ, не более |
4i |
39 |
37 | ||||
|
Согласование источника (Es), дБ, не более |
36 |
30 |
29 | ||||
|
Согласование нагрузки (El), дБ, не более |
4i |
37 |
35 | ||||
|
Неравномерность коэффициента передачи (Et), дБ, не более |
±0,004 |
±0,003 |
±0,004 | ||||
|
Неравномерность коэффициента отражения (Er), дБ, не более |
±0,06 |
±0,09 |
±0,50 | ||||
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ASii, полоса пропускания 10 Гц, без применения усреднения, дБ |
± ^ii^^r у + Er + + ^^■[^^■i-s11.Es) + ]ps ■ (1-S11-Es+ S11) | ||||||
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения Дф, полоса пропускания 10 Гц, без применения усреднения,градус |
L г , 180 ■ + 0,5 +---arcsin (-----) я \ 5'11 /J | ||||||
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи ДS21, полоса пропускания 10 Гц, без применения усреднения, дБ |
± |
^2i^Er ^Ps \1 — El^Es^ S2J 1 — El^Es^ S2.. 0,2 +-------------------21------------------21 ^21 | |||||
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, полоса пропускания 10 Гц, без применения усреднения, градус |
180 + 0,5 +---arcsin(^S21 — 1) [я | ||||||
|
Температурная стабильность, (дБ/°С) / (°/°C)
|
Амплитуда |
Фаза | |||||
|
±0,01 ±0,05 |
±0,1 ±0,3 | ||||||
|
Примечание дБм - уровень мощности в дБ относительно 1 мВт | |||||||
Таблица 4 - Технические
|
Наименование характеристики |
Значение |
|
Напряжение сети питания, В
|
от 100 до 240 от 100 до 120 |
|
Потребляемая мощность от блока питания, Вт, не более |
75 |
|
Масса, кг, не более |
3,2 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
310x215x79 |
|
Нормальные условия применения:
|
от +20 до +26 80 |
Продолжение таблицы 4
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от 0 до +40 |
|
- относительная влажность воздуха, %, не более |
85 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
