Номер по Госреестру СИ: 94217-24
94217-24 Резервуары горизонтальные стальные цилиндрические
(РГС)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 6
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 7
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 8
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 9
Внешний вид.
Резервуары горизонтальные стальные цилиндрические

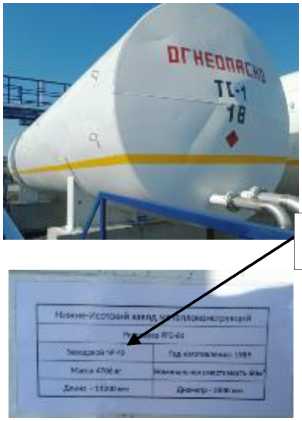

Рисунок № 10
Общие сведения
Дата публикации - 27.12.2024
Срок свидетельства -
Номер записи - 196034
ID в реестре СИ - 1422255
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Нижне-Исетинский завод Металлоконструкций
Страна - РОССИЯ
Населенный пункт - г. Свердловск (резервуары модификации РГС-60 изготовлены в 1989 г., резервуары модификации РГС-50 изготовлены 1984 г.)
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3120 от 2024.12.26 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические (РГС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Нижне-Исетинский завод Металлоконструкций
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94217-24 |
Резервуары горизонтальные стальные цилиндрические, РГС Нижне-Исетинский завод Металлоконструкций (РОССИЯ г. Свердловск (резервуары модификации РГС-60 изготовлены в 1989 г., резервуары модификации РГС-50 изготовлены 1984 г.)) |
ОТ МП |
5 лет |
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Кто поверяет Резервуары горизонтальные стальные цилиндрические (РГС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары горизонтальные стальные цилиндрические (РГС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Основные сведения об изделии» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательНижне-Исетинский завод Металлоконструкций, г. Свердловск
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса мест осуществления деятельности:
142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Принцип действия резервуаров основан на заполнении их светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.
Конструктивно резервуары представляют собой горизонтальные односекционные одностенные стальные цилиндрические сосуды надземного расположения с коническими отбортованными днищами.
Резервуары изготовлены в модификациях, отличающихся номинальной вместимостью: РГС-50 (заводские номера 98, 99, 100, 101, 102, 103, 104, 105, 106, 107, 108, 109); РГС-60 (заводские номера 39, 40, 41, 42, 43).
Резервуары расположены на территории топливозаправочного комплекса ПУ «Борисоглебск» филиала «Балтимор» АО «Газпромнефть-Аэро», 397160, г. Борисоглебск, ул. Чкалова, 16Б.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на таблички, расположенные на крышке люков резервуаров, типографским способом.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
I (»,»»/• I
Место нанесения
заводского номера
РГС-50, зав. № 98
РГС-50, зав. № 99
Рисунок 1 - Общий вид резервуаров модификации РГС-50, зав. №№ 98, 99, 100, табличек и мест нанесения заводских номеров
РГС-50, зав. № 100
РГС-50, зав. № 101
РГС-50, зав. № 102
РГС-50, зав. № 103
Место нанесения
заводского номера
«JW
РГС-50, зав. № 105
РГС-50, зав. № 107
РГС-50, зав. № 108
Рисунок 2 - Общий вид резервуаров модификации РГС-50, зав. №№ 101, 102, 103, 104, 105,
106, 107, 108, 109, табличек и мест нанесения заводских номеров
РГС-50, зав. № 104
Место нанесения заводско го номера
Место нанесения заводского номера
РГС-50, зав. № 106
РГС-50, зав. № 109
РГС-60, зав. № 40
РГС-60, зав. № 39
Место нанесения
заводского номера
|
—н,.. | |
|
'МВ* |
РГС-60, зав. № 41
Место нанесения заводского номера
РГС-60, зав. № 42
РГС-60, зав. № 43
Рисунок 3 - Общий вид резервуаров модификации РГС-60, зав. №№ 39, 40, 41, 42, 43, табличек и мест нанесения заводских номеров
Таблица 1 -
|
Наименование характеристики |
Значение | |
|
РГС-50 |
РГС-60 | |
|
Номинальная вместимость, м3 |
50 |
60 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,25 | |
|
Температура окружающего воздуха, °С |
от -50 до +50 | |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
30 |
