Номер по Госреестру СИ: 94218-24
94218-24 Течеискатели масс-спектрометрические гелиевые
(HLT570)
Назначение средства измерений:
Течеискатели масс-спектрометрические гелиевые HLT570
предназначены для измерений потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости или заполнение гелием, либо смесью газов, содержащих гелий.

Внешний вид.
Течеискатели масс-спектрометрические гелиевые
Рисунок № 1

Внешний вид.
Течеискатели масс-спектрометрические гелиевые
Рисунок № 2
Программное обеспечение
Течеискатели имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости, заполнение гелием либо смесью газов, содержащих гелий.
ПО течеискателя выполняет следующие функции:
-
- управление работой вакуумной системы течеискателя (работой вакуумных насосов, клапанов);
-
- управление работой масс-спектрометрического анализатора (определение
чувствительности, настройка на пик гелия);
-
- сбор, обработка, передача на устройство вывода и отображение измерительной информации;
-
- автоматическая диагностика состояния течеискателя.
Идентификационные данные ПО течеискателя представлены в таблице 1.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) ПО |
Значение | |
|
сер. № 40111556 |
сер. № 40112257 | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер) ПО |
2.32 |
2.34 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта течеискателя.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6.3 «Измерение» документа «Течеискатели масс-спектрометрические гелиевые HLT550, HLT560, HLT 570. Инструкция по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 28517-90 Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования;
ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности.
ПравообладательPfeiffer Vacuum GmbH, Германия
Адрес: Berliner Strasse 43, 35614 Asslar, Germany
Web-сайт: pfeiffer-vacuum.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14.
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
К данному типу средств измерений относятся масс-спектрометрические гелиевые HLT570 (далее-течеискатель) сер. сер. № 40111556.
Течеискатель представляет собой высокочувствительный
течеискатели
№ 40112257,
магнитный масс-спектрометр, настроенный на регистрацию пробного газа (гелия). Принцип действия течеискателей основан на измерении ионного тока, пропорционального количеству ионизированных молекул пробного газа.
Основным элементом течеискателя является масс-спектрометрический анализатор, состоящий из ионного источника, магнитной системы, а также приёмника ионов. Рабочее давление в масс-спектрометрическом анализаторе обеспечивается откачной системой, состоящей из форвакуумного и турбомолекулярного насоса.
Масс-спектрометрический анализатор (далее - анализатор), заключённый в корпус из немагнитной стали, помещается между полюсами постоянного магнита. Электронный поток в ионизаторе сталкивается с молекулами газа, поступающего в течеискатель из проверяемого объёма или щупа, вызывая их ионизацию. Образовавшиеся ионы вытягиваются из камеры ионизатора ускоряющим электрическим полем. Под действием постоянного магнитного поля ионы движутся по круговым траекториям, радиусы которых зависят от массы ионов и фиксируются на ионном коллекторе. Коллектор ионов соединён с входом электрометрического усилителя, сигнал с которого подаётся на усилитель постоянного тока, а затем, после программной обработки, на устройство управления и индикации.
Управление работой течеискателя и цифровой контроль результатов измерений осуществляется с помощью панели управления течеискателя.
В течеискателе предусмотрен вакуумный метод измерений и метод поиска течей методом щупа.
Пломбировка корпуса течеискателей не предусмотрена.
Серийный номер течеискателя нанесен в формате цифровой печати на заднюю панель корпуса течеискателя методом наклейки в виде цифрового кода.
Нанесение знака поверки на корпус течеискателя не предусмотрено.
Общий вид течеискателя представлен на рисунке 1. Место нанесения серийного номера представлено на рисунке 2.

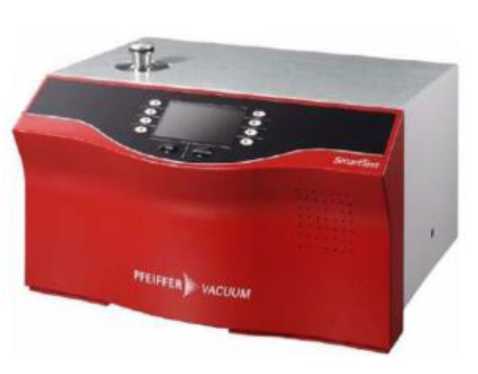

Рисунок 1 - Общий вид течеискателя
Место нанесения серийного номера
PFEIFFER > VACUUM
Рисунок 2 - Место нанесения серийного номера
PT L02110A Mats Шд
Mad* In Germany
О-3-5Id
HLT570
230V 50Hz 300VA
Str-No 40П166в
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений потока газа в вакууме по входу течеискателя, Па^м3/с (1) |
от 1^10-12 до 1^10-4 |
|
Пределы допускаемой относительной погрешности измерений потока газа в вакууме, % |
± (0,30 + рнпи(2)/ Ризм(3))^100 |
| |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон показаний потока газа методом щупа, Па^м3/с |
от 1^10-9 до 1^10-4 |
|
Параметры электрического питания: - напряжение переменного тока, В |
230 ± 23 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
304 |
|
- ширина |
460 |
|
- длина |
550 |
|
Масса, кг, не более |
44 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
