Сведения о средстве измерений: 94262-24 Датчики виброускорения

Номер по Госреестру СИ: 94262-24
94262-24 Датчики виброускорения
(RH)

Назначение средства измерений:
Датчики виброускорения RH (далее - датчики) предназначены для измерений среднеквадратических значений (СКЗ) виброускорения.

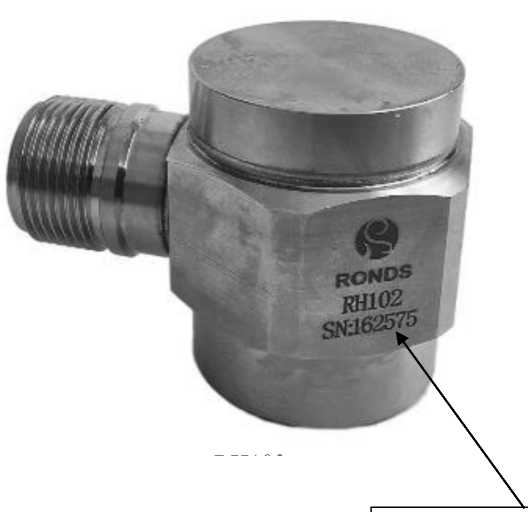

Внешний вид. Датчики виброускорения, http://oei-analitika.ru рисунок № 1

Внешний вид.
Датчики виброускорения
Рисунок № 1

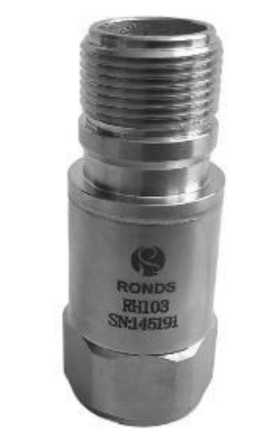

Внешний вид. Датчики виброускорения, http://oei-analitika.ru рисунок № 2

Внешний вид.
Датчики виброускорения
Рисунок № 2

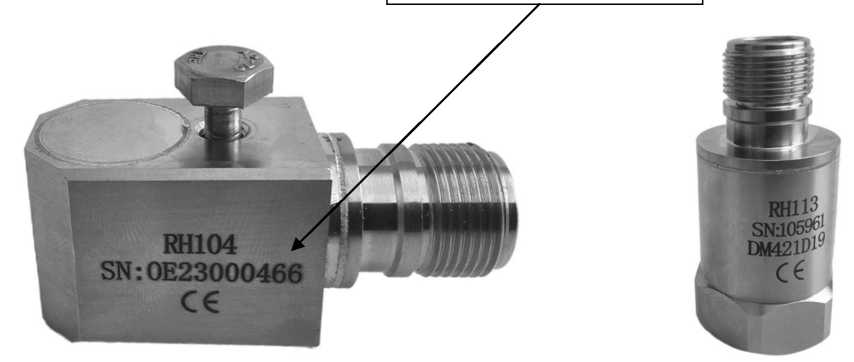

Внешний вид. Датчики виброускорения, http://oei-analitika.ru рисунок № 3

Внешний вид.
Датчики виброускорения
Рисунок № 3

Общие сведения

Дата публикации - 29.12.2024
Срок свидетельства - 27.12.2029
Номер записи - 196058
ID в реестре СИ - 1422313
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

RH103T, RH103,

Производитель

Изготовитель - Anhui Ronds Science & Technology Incorporated Company
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

V_9 Специализация организации (типы поверяемых СИ). Быстро! За год.

Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).

Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.

В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 526
Выдано извещений - 1
Кол-во периодических поверок - 0
Кол-во средств измерений - 526
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.

Приказы РСТ, где упоминается данный тип СИ

№3146 от 2024.12.27 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Датчики виброускорения (RH)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Anhui Ronds Science & Technology Incorporated Company

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
85771-22 07.06.2027	Системы вибромониторинга и температуры, RONDS Anhui Ronds Science & Technology Incorporated Company (КИТАЙ )	ОТ МП	2 года
94262-24 27.12.2029	Датчики виброускорения, RH Anhui Ronds Science & Technology Incorporated Company (КИТАЙ )	ОТ МП	3 года

RT_51 Анализ рынка поверки организаций Рязанской области

Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.

Параметры исследований:

фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций региона по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по региону

Стоимость 200 руб. или по подписке

Кто поверяет Датчики виброускорения (RH)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ПМЦ" (RA.RU.312726)		RH103 RH103T RH103EX	526	526	526	0	1	526	526	0

Стоимость поверки Датчики виброускорения (RH)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на титульный лист паспорта методом печати или наклейки.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 «Монтаж и эксплуатация» руководства по эксплуатации.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».

Правообладатель

Anhui Ronds Science & Technology Incorporated Company, Китай

Адрес: #59, branch road of biomedical park, high-tech district, Hefei, Anhui, China 23088 Телефон: 86-551-65335195

E-mail: xiaoyu.diao@ronds.com.cn

Web-сайт: www.ronds.com

Изготовитель

Anhui Ronds Science & Technology Incorporated Company, Китай
Адрес: #59, branch road of biomedical park, high-tech district, Hefei, Anhui, China 23088 Телефон: +86-551-65312373
E-mail: ying.xie@ronds.com.cn
Web-сайт: www.ronds.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

Anhui Ronds Science & Technology Incorporated Company, Китай
Адрес: #59, branch road of biomedical park, high-tech district, Hefei, Anhui, China 23088 Телефон: 86-551-65335195
E-mail: xiaoyu.diao@ronds.com.cn
Web-сайт: www.ronds.com

собой пьезоэлектрический прямой пьезоэлектрический

Датчики виброускорения RH представляют вибропреобразователь инерционного типа, использующий эффект. Принцип действия датчиков основан на преобразовании среднеквадратического значения виброускорения контролируемого объекта в эквивалентный электрический сигнал напряжения переменного тока.

Датчики виброускорения RH состоят из пьезоэлектрического элемента, инерционного элемента и встроенного усилителя, заключенных в металлический изолированный корпус. Встроенный усилитель соответствует стандарту IEPE (Integrated Electronic Piezoelectric) и обеспечивает широкий диапазон питающего напряжения и тока (питание встроенного усилителя производится стабилизированным током от специализированного источника тока, соответствующего стандарту IEPE).

Датчики виброускорения RH выпускаются в следующих модификациях: RH102, RH102T, RH103, RH103T, RH103EX, RH104, RH104T, RH104EX, RH113, RH113T и RH113EX, отличающихся диапазонами измерений, диапазонами частот и конструкцией. Датчики модификаций RH103EX, RH104EX и RH113EX имеют маркировку взрывозащиты 0Ex ia IIC T4 Ga.

Общий вид датчиков виброускорения RH представлен на рисунке 1. Датчики виброускорения RH не подлежат пломбированию.

Серийные номера датчиков в цифро-буквенном формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

Внешний вид. Датчики виброускорения (RH), http://oei-analitika.ru

RH102

RH103

Место нанесения серийного номера

RH104

RH113

Рисунок 1 - Общий вид датчиков виброускорения RH

Таблица 3 -

Наименование	Обозначение	Количество
Датчик виброускорения	RH	1 шт.
Кабель соединительный		1 шт.
Руководство по эксплуатации		1 экз.
Паспорт		1 экз.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	RH102, RH102T	RH103, RH103T, RH103EX	RH104, RH104T, RH104EX	RH113, RH113T, RH113EX
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с^-2)	10,2	10,2	10,2	51
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, %	±5	±5	±5	±5
Диапазон измерений СКЗ виброускорения, м/с²	от 0,1 до 784	от 0,1 до 784	от 0,1 до 784	от 0,1 до 98
Нелинейность амплитудной характеристики, %	±1	±1	±1	±1
Диапазон рабочих частот с неравномерностью частотной характеристики относительно базовой частоты 160 Гц не более ±10 %, Гц	от 0,7 до 10000	от 0,7 до 10000	от 0,7 до 7000	от 0,2 до 5000
Диапазон рабочих частот с неравномерностью частотной характеристики относительно базовой частоты 160 Гц	от 0,4 до	от 0,4 до	от 0,4 до	от 0,1 до
не более ±3 дБ, Гц	15000	15000	10000	10000
Относительный коэффициент поперечного преобразования, %, не более	5	5	5	5
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, %	±10	±10	±10	±10

Таблица 2 -Технические

Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
Диапазон рабочих температур, °С	от -55 до +125
Габаритные размеры, мм, не более - RH102, RH102T (высота х ширина х длина)	32х30х45
- RH103, RH103EX (диаметр х высота)	020x48
- RH103T (диаметр х высота)	026x52
- RH104, RH104T, RH104EX (высота х ширина х длина)	25х22х56
- RH113, RH113T, RH113EX (диаметр х высота)	027x56
Масса, г, не более - RH102, RH102T	100
- RH103, RH103T, RH103EX	85
- RH104, RH104T, RH104EX	136
- RH113, RH113T, RH113EX	120
Маркировка взрывозащиты модификаций RH103EX, RH104EX и RH113EX	0Ex ia IIC T4 Ga
