АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией выполнения измерений.

АИИС КУЭ решает следующие задачи:

• - автоматическое измерение количества активной и реактивной электрической энергии с дискретностью 30 минут (30-минутные приращения электрической энергии) и нарастающим итогом на начало расчетного периода (далее - результаты измерений), используемое для формирования данных коммерческого учета;

• - формирование данных о состоянии средств измерений;

• - периодический (1 раз в 30 минут, сутки) и/или по запросу автоматический сбор привязанных к единому времени результатов измерений и данных о состоянии средств измерений;

• - хранение результатов измерений и данных о состоянии средств измерений в стандартной базе данных в течение не менее 3,5 лет;

• - обеспечение ежесуточного резервирования базы данных на внешних носителях информации;

• - разграничение доступа к базам данных для разных групп пользователей и фиксация в отдельном электронном файле всех действий пользователей с базами данных;

• - обработка, формирование и передача результатов измерений и данных о состоянии средств измерений в XML-формате по электронной почте организациям-участникам оптового рынка электрической энергии с электронной подписью;

• - передача результатов измерений, данных о состоянии средств измерений в различных форматах организациям-участникам оптового и розничного рынков электрической энергии;

• - обеспечение по запросу дистанционного доступа к результатам измерений, данным о состоянии средств измерений на всех уровнях АИИС КУЭ;

• - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка пломб, паролей и т.п.);

• - диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

• - конфигурирование и настройку параметров АИИС КУЭ;

• - ведение системы единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационный комплекс (далее - ИИК), включающий в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электрической энергии в режиме измерений активной и реактивной электрической энергии, вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК) АИИС КУЭ, включающий в себя сервер базы данных АО «ОСК» (далее - сервер БД) обеспечивающий функции сбора, хранения, предоставления результатов измерений, устройство синхронизации системного времени (далее - УССВ), автоматизированные рабочие места персонала (далее -АРМ), технические средства приема-передачи данных (каналообразующая аппаратура) и программное обеспечение ПО «АльфаЦентр».

На уровне ИИК первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы счётчика. В счётчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счётчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с.

Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков по линиям связи поступает на входы сервера БД. Сервер БД осуществляет сбор и обработку результатов измерений, в том числе расчет активной и реактивной электрической энергии и мощности с учетом коэффициентов трансформации, хранение полученной информации, отображение накопленной информации, оформление справочных и отчетных документов.

Передача результатов измерений и данных о состоянии средств измерений в XML- формате организациям-участникам оптового рынка электрической энергии производится по электронной почте с электронной подписью по выделенным каналам связи через интернет-провайдера. Сервер БД по запросу обеспечивает возможность дистанционного доступа организациям-участникам оптового рынка электрической энергии к компонентам АИИС КУЭ.

Для обеспечения единого времени на средствах измерений, влияющих на процесс измерения количества электрической энергии и мощности (счетчики, сервер БД), предусмотрена система обеспечения единого времени (далее - СОЕВ).

СОЕВ обеспечивает единое календарное время (день, месяц, год, час, минута, секунда), привязанное к национальной шкале координированного времени UTC(SU), на всех компонентах и уровнях системы.

Базовым устройством системы СОЕВ является устройство синхронизации системного времени УССВ-2 (зарегистрировано в ФИФ ОЕИ под № 54074-13), синхронизирующее собственную шкалу времени со шкалой времени UTC(SU) по сигналам глобальной навигационной спутниковой системы (далее - ГЛОНАСС).

УССВ-2 ежесекундно посылает метку точного времени на сервер БД и при расхождении времени более чем на 1 секунду программное обеспечение УССВ-2 производит синхронизацию часов сервера БД;

Сервер БД не реже одного раза в сутки опрашивает счетчики уровня ИИК, при расхождении времени сервера и счетчиков более чем на 2 секунды происходит коррекция часов счетчиков;

Факт каждой коррекции регистрируется в журнале событий счетчиков и сервера БД.

Журналы событий счетчиков и сервера БД отражают время (дата, часы, минуты) коррекции часов счетчиков и сервера в момент непосредственно предшествующий корректировке.

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке АИИС КУЭ. Данные о поверке передаются в Федеральный информационный фонд (далее - ФИФ).

Нанесение заводского номера на АИИС КУЭ не предусмотрено. АИИС КУЭ присвоен заводской номер 001. Заводской номер указывается в Паспорте на АИИС КУЭ. Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ приведены в Паспорте на АИИС КУЭ.

Конструкция АИИС КУЭ не предусматривает нанесение на нее знака поверки.

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 5 - Комплектность

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав

каналов

Примечания:

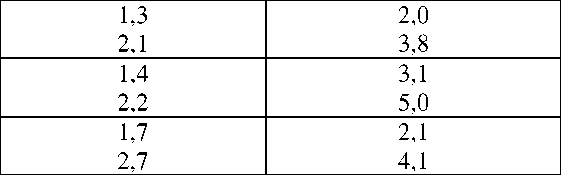

• 1.  Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2.  В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3. Погрешность в рабочих условиях эксплуатации указана для силы тока 5 % 1ном, cos9 = 0,8 инд.

• 4. Допускается замена ТТ, ТН, счетчиков, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

• 5. Пределы допускаемой абсолютной погрешности часов всех компонентов системы относительно национальной шкалы координированного времени UTC(SU) ±5 c.

Таблица 4 - Основные технические характеристики измерительных и информационных каналов

Надежность системных решений:

Защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

Регистрация в журналах событий компонентов системы времени и даты:

а) счетчиками электрической энергии: попыток несанкционированного доступа;

связи со счетчиком, приведшей к каким-либо изменениям данных; коррекции текущих значений времени и даты;

отсутствия напряжения при наличии тока в измерительных цепях; перерывов питания;

самодиагностики (с записью результатов). Защищенность применяемых компонентов:

а) механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

клемм вторичных обмоток трансформаторов тока, напряжения; промежуточных клеммников вторичных цепей тока и напряжения; испытательных клеммных коробок;

сервера.

б) защита информации на программном уровне: установка паролей на счетчиках электрической энергии; установка пароля на сервер;

возможность использования цифровой подписи при передаче.
