Номер по Госреестру СИ: 94272-24
94272-24 Резервуары стальные горизонтальные цилиндрические
(РГС-50)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 4

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательSAVON KONEHITSAUS OY
Юридический адрес: Финляндия, Йоройнен
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51
Телефон: +7 9196969693
E-mail: trifonovua@mail.ru
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенные цилиндрические стальные двустенные сосуды с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Установка резервуаров РГС-50 - подземная.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочные таблички резервуаров. Маркировочные таблички крепятся к люкам резервуаров.
Резервуары РГС-50 с заводскими номерами 141, 142, 143, 144, 145 расположены на территории АЗС № 307, ООО «Татнефть-АЗС-Северо-Запад» по адресу: г. Санкт-Петербург, пр-кт. Российский, 2 А.
Эскиз общего вида резервуаров РГС-50 приведен на рисунке 1. Маркировочные таблички и горловины резервуаров приведены на рисунках 2, 3, 4, 5, 6.
Нанесение знака поверки на средство измерений не предусмотрено.
9
I l/ALMiSTUSnro ШЕПНВ VALMISTU^v; fSlANOARDI
I rftA^n/US ■ФЯЯ
<ИДТсП1ААи 1Я8ШД1
PiNlAKASiTTELY ULXOP/SISAP.
ТАЯХ.
КОЕГ'
Рисунок 2 - Маркировочная табличка и горловины резервуара РГС-50 зав.№ 141
Рисунок 1 - Эскиз общего вида резервуаров
•niSTAJA
buorrus
MANDAN.-
iLAVUi
MATERIAALl
S-tXJSI
c PAINE

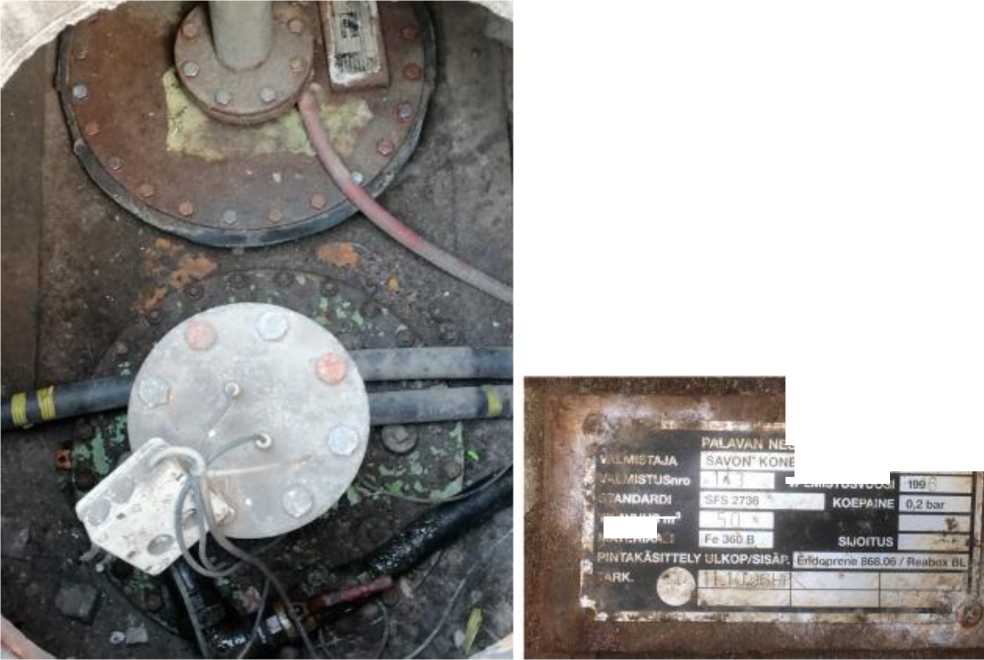

Рисунок 3 - Маркировочная табличка и горловины резервуара РГС-50 зав.№ 142
5TC£ 4 SAiUO
V^tMeTUSVl№i
* ILAVUUS ж’ MATFRIA*
Рисунок 4 - Маркировочная табличка и горловины резервуара РГС-50 зав.№ 143

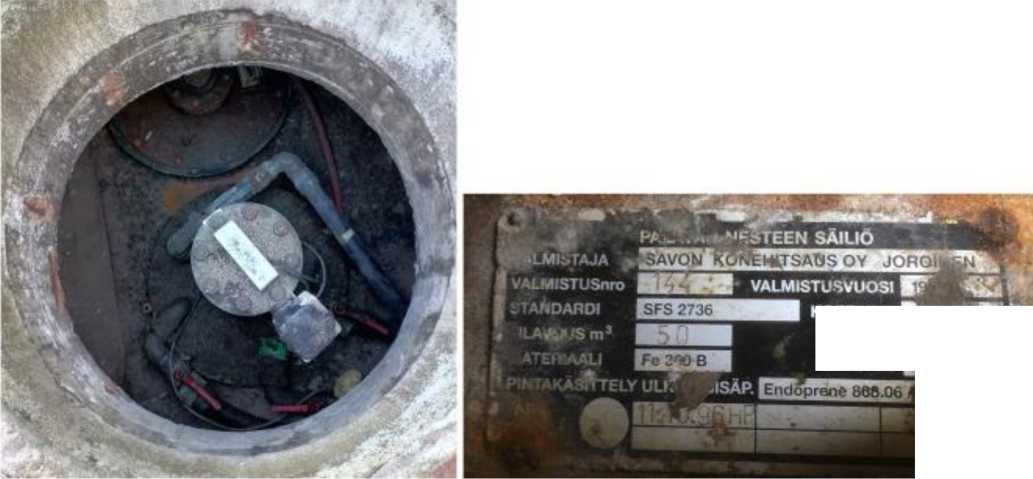

Рисунок 5 - Маркировочная табличка и горловины резервуара РГС-50 зав.№ 144
KOEPMNEК
SIJOITUS Р-

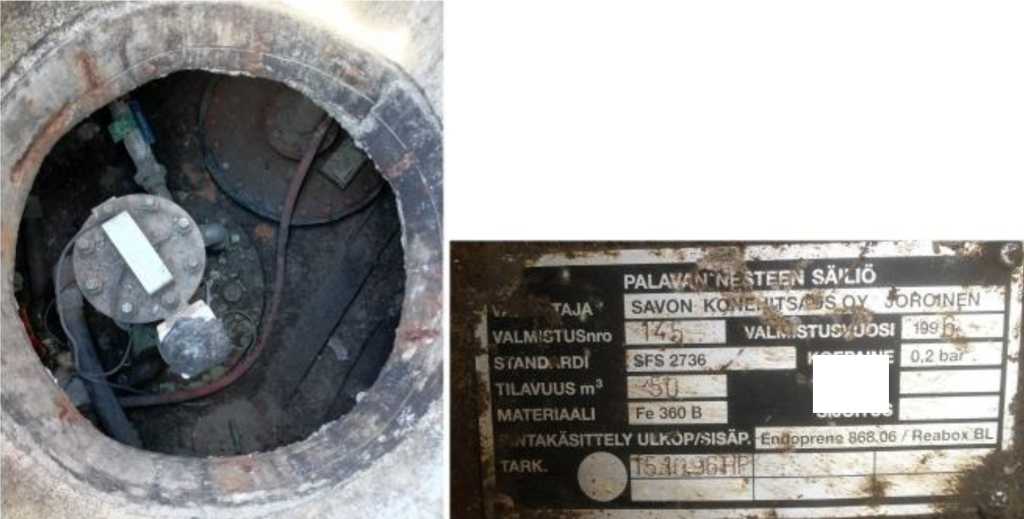

Рисунок 6 - Маркировочная табличка и горловины резервуара РГС-50 зав.№ 145
KOEPAINE
Пломбирование резервуаров РГС-50 не предусмотрено.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-50 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
