Сведения о средстве измерений: 94291-25 Приборы геофизические скважинные

Номер по Госреестру СИ: 94291-25
94291-25 Приборы геофизические скважинные
(УЗД)

Назначение средства измерений:
Приборы геофизические скважинные УЗД (далее по тексту - приборы) предназначены для измерений избыточного давления, расхода жидкости и температуры среды внутри скважин.

сертификация программного обеспечения
Внешний вид. Приборы геофизические скважинные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы геофизические скважинные
Рисунок № 1
Внешний вид. Приборы геофизические скважинные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Приборы геофизические скважинные
Рисунок № 2
Внешний вид. Приборы геофизические скважинные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Приборы геофизические скважинные
Рисунок № 3

Общие сведения

Дата публикации - 13.01.2025
Срок свидетельства - 10.01.2030
Номер записи - 196078
ID в реестре СИ - 1422424
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. УЗД-РВ,

Производитель

Изготовитель - Общество с ограниченной ответственностью "КАМАГИС" (ООО "КАМАГИС")
Страна - РОССИЯ
Населенный пункт - Республика Татарстан, г. Набережные Челны
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 11
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№20 от 2025.01.10 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Приборы геофизические скважинные (УЗД)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "КАМАГИС" (ООО "КАМАГИС")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82389-21
28.07.2026
Манометры-термометры глубинные, КАМА
Общество с ограниченной ответственностью "КАМАГИС" (ООО "КАМАГИС") (РОССИЯ Республика Татарстан, г. Набережные Челны)
ОТ
МП
2 года
82424-21
04.08.2026
Манометры-термометры устьевые, ГИС
Общество с ограниченной ответственностью "КАМАГИС" (ООО "КАМАГИС") (РОССИЯ Республика Татарстан, г. Набережные Челны)
ОТ
МП
3 года
94291-25
10.01.2030
Приборы геофизические скважинные, УЗД
Общество с ограниченной ответственностью "КАМАГИС" (ООО "КАМАГИС") (РОССИЯ Республика Татарстан, г. Набережные Челны)
ОТ
МП
1 год

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:

  • Государственные первичные эталоны (ГЭТ);
  • Эталоны единиц величин, закрепленные за метрологическими службами;
  • Средства измерений, официально используемые в качестве эталонов.

Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.

Визуальное представление данных реализовано в виде:

  • Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
  • Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
  • Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
  • Экспорта данных в различных форматах;
  • Отображения географической информации с использованием Яндекс.Карт (при необходимости);
  • Адаптивной верстки для корректного отображения на разных устройствах.

Отчет входит в специализированный аналитический раздел информационной системы и позволяет:

  • Оценивать динамику использования эталонов по годам;
  • Сравнивать организации по активности применения эталонной базы;
  • Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
  • Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.

Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.

Стоимость 200 руб. или по подписке

Кто поверяет Приборы геофизические скважинные (УЗД)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НМОП"
(RA.RU.311359)
  • мод. УЗД-РВ
  • мод. УЗД
  • 11 11 11 0 0 11 11 0

    Стоимость поверки Приборы геофизические скважинные (УЗД)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) приборов состоит только из встроенного, метрологически значимого ПО. ПО находится в микропроцессоре, размещенном внутри корпуса приборов, и недоступно для внешней модификации.

    ПО защищено от преднамеренных изменений с помощью специальных программных средств.

    «высокий» в соответствии

    Уровень защиты программного обеспечения

    с Рекомендацией Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Krot6mb

    Номер версии (идентификационный номер ПО)

    не ниже v12

    Цифровой идентификатор

    0xA725


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации совмещенное с паспортом типографским способом


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 7.2 Руководства по эксплуатации совмещенное с паспортом. «Прибор геофизический скважинный УЗД-РВ» и «Прибор геофизический скважинный УЗД».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

    ТУ 4315-001-42153195-2024 Приборы геофизические скважинные УЗД. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «КАМАГИС» (ООО «КАМАГИС») ИНН 1650385039

    Юридический адрес: 423800, Республика Татарстан, г. Набережные Челны, пр-кт Набережночелнинский, д. 21, оф. 403

    Телефон/факс: 8-9172407390

    Изготовитель

    Общество с ограниченной ответственностью «КАМАГИС» (ООО «КАМАГИС») ИНН 1650385039
    Юридический адрес: 423800, Республика Татарстан, г. Набережные Челны, пр-кт Набережночелнинский, д. 21, оф. 403
    Адрес места осуществления деятельности: 423800, Республика Татарстан, г. Набережные Челны, пр-кт Набережночелнинский, д. 21, оф. 403
    Телефон/факс: 8-9172407390

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
    Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
    Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
    Телефон: +7 (495) 966-29-70
    E-mail: info@prommashtest.ru
    Web-сайт: https://prommash-test.ru

    Правообладатель

    Общество с ограниченной ответственностью «КАМАГИС» (ООО «КАМАГИС») ИНН 1650385039
    Юридический адрес: 423800, Республика Татарстан, г. Набережные Челны, пр-кт Набережночелнинский, д. 21, оф. 403
    Телефон/факс: 8-9172407390

    Конструктивно приборы состоят из цилиндрического контейнера, в котором расположены: первичные преобразователи температуры и давления, турбинный расходомер, микропроцессор, осуществляющий сбор данных, преобразование, обработку, хранение и передачу измерительной информации, и кабельный наконечник для герметичной заправки геофизического кабеля.

    Принцип действия при измерении давления основан на преобразовании электрических сопротивлений преобразователя давления (датчика давления) в электрический сигнал. В преобразователе давления тензорезисторы, расположенные на мембране, включены по мостовой схеме, сбалансированной при атмосферном давлении. При подаче на мембрану избыточного давления, электрические сопротивления тензорезисторов изменяются пропорционально приложенному давлению и соответственно изменяется напряжение на выходе моста - напряжение разбаланса. Прибор оцифровывает и пересчитывает напряжение разбаланса моста в давление по данным калибровочной зависимости преобразователя давления, осуществляет сбор данных, преобразование, обработку и передачу измерительной информации по геофизическому кабелю в реальном времени, а также ее отображения на наземном блоке при наличии индикатора.

    Принцип действия при измерении температуры приборов основан на зависимости электрического сопротивления первичного чувствительного элемента (ЧЭ) от измеряемой температуры.

    Принцип действия при измерении расхода основан на считывании количества оборотов турбинки вентиляторного типа, жестко прикрепленной к датчику Холла. Электрические сигналы датчика Холла, генерируемые вращением турбинки, прямо пропорциональны объемному расходу жидкости, проходящей через прибор.

    Приборы выпускается в двух модификациях: УЗД; УЗД-РВ, различающихся метрологическими характеристиками.

    Приборы геофизические скважинные УЗД измеряют давление и температуру.

    Приборы геофизические скважинные УЗД-РВ измеряют давление, температуру и расход жидкости.

    Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового кода наносится методом гравировки или ударным способом на корпус прибора, представлен на рисунке 1. Нанесение знака поверки и утверждения типа на средство измерений не предусмотрено. Общий вид приборов представлен на рисунках 1 и 2.

    Внешний вид. Приборы геофизические скважинные (УЗД), http://oei-analitika.ru

    мело ндиесеим заводского номера

    Внешний вид. Приборы геофизические скважинные (УЗД), http://oei-analitika.ru

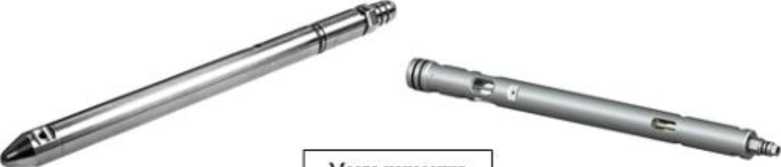

    Рисунок 1 - Общий вид прибора с указанием места нанесения заводского номера

    Внешний вид. Приборы геофизические скважинные (УЗД), http://oei-analitika.ru

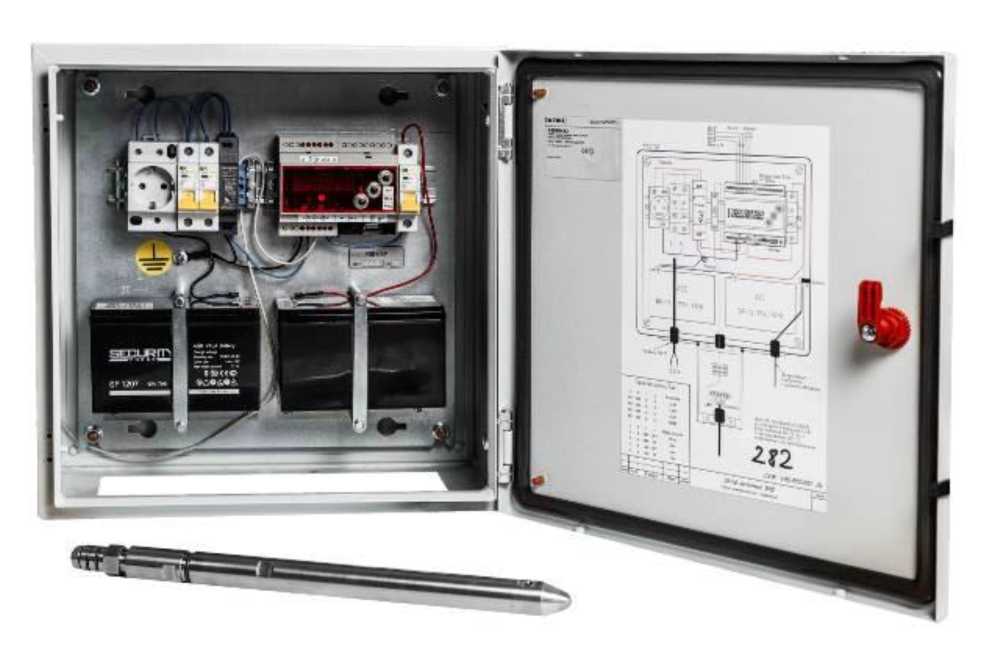

    Рисунок 2 - Общий вид прибора с наземным блоком визуализации УЗД-НБР

    Пломбирование приборов не предусмотрено.


    Таблица 5 - Комплектность

    Наименование

    Обозначение

    Количество

    Приборы геофизические скважинные

    УЗД (УЗД-РВ)1)

    1 шт.

    Программное обеспечение на носителе USB-Flesh

    GISmanager

    1 шт.

    Комплект запасных колец

    -

    1 шт.

    Руководстве по эксплуатации, совмещенное с

    КГ.011.00.00.000РЭ

    1 экз.

    паспортом2)

    КГ.012.00.00.000РЭ

    Примечание

    • 1) - модификация в соответствии с заказом

    • 2) - поставляется 1 шт., в зависимости от модификации


    Таблица 2 -

    Наименование характеристики

    Значение

    УЗД

    УЗД-РВ

    Диапазоны измерений избыточного давления, МПа

    от 0 до 40 от 0 до 601)

    от 0 до 40 от 0 до 601)

    Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений давления, %

    ±0,25

    ±0,25

    Диапазоны измерений температуры, °С

    от 0 до +150

    от 0 до +150

    Пределы допускаемой абсолютной погрешности измерений температуры, °С

    ±0,5

    ±0,5

    Диапазон измерений расхода жидкости, м3/сут

    -

    от 25 до 200

    Пределы допускаемой относительной погрешности измерений расхода, %

    • - от 25 м3/сут до 36 м3/сут включ.

    • - св. 36 м3/сут до 200 м3/сут

    -

    ±10

    ±5

    Примечания

    • 1) - конкретное значение указывается в руководстве по эксплуатации, совмещенном с паспортом

    • 2) - зависит от шага лопастей турбинки, диапазон указывается в руководстве по эксплуатации, совмещенном с паспортом

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    УЗД

    УЗД-РВ

    Параметры электрического питания:

    - напряжение постоянного тока, В

    24

    24

    Потребляемая мощность, В^А, не более

    1,5

    1,5

    Габаритные размеры (диаметрхдлина), мм, не более

    25х368

    42х654

    Масса, кг, не более

    2

    4,5

    Измеряемая среда

    Нефть, газ, вода

    Нефть, газ, вода

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - максимальное давление, МПа

    от -30 до +150

    от 0 до 60

    от -30 до +150

    от 0 до 60

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка на отказ, ч

    43 800

    Средний срок службы, лет

    5
