Номер по Госреестру СИ: 94294-25
94294-25 Измерители параметров электрической сети трехфазные
(EM-2.3)
Назначение средства измерений:
Измерители параметров электрической сети трехфазные EM-2.3 (далее по тексту -измерители) предназначены для измерений мгновенных параметров напряжения и силы переменного тока, также измерений коэффициента мощности, угла фазового сдвига и активной, реактивной, полной мощностей в одно- или трехфазных сетях переменного тока промышленной частоты.

Внешний вид.
Измерители параметров электрической сети трехфазные
Рисунок № 1

Внешний вид.
Измерители параметров электрической сети трехфазные
Рисунок № 2
Программное обеспечение
Программное обеспечение состоит из встроенного программного обеспечения (далее - ВПО), устанавливаемого в энергонезависимую память измерителей при изготовлении, и прикладного программного обеспечения (далее - ППО).
ВПО является метрологически значимым. Конструкция измерителей исключает возможность несанкционированного влияния на ВПО и измерительную информацию. ППО не является метрологически значимым и предназначено для просмотра результатов измерений.
Уровень защиты ВПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 -
ПО
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Внутренняя программа микропроцессора |
|
Номер версии (идентификационный номер) ПО |
не ниже 1х* |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
* «х» принимает значения от 1 до 9 и не относится к метрологическому значению ПО | |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации, паспорта средства измерений типографским способом и на корпус средства измерений любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Измерители параметров электрической сети трехфазные EM-2.3. Руководство по эксплуатации» в разделе 4 «Подключения к EM-2.3».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электороэнергетических величин в диапазоне от 1 до 2500 Гц»;
ТУ 28.99.39-013-13299689-2024 Измерители параметров электрической сети трехфазные ЕМ-2.3. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ПРОКСИА» (ООО «ПРОКСИА»)
ИНН 5040137875
Юридический адрес: 140185, Московская обл., г. Жуковский, ул. Лесная, д. 5, оф. 102
Телефон: +7 (800) 350 60 10
E-mail: sale@proxia.ru
Изготовитель
Общество с ограниченной ответственностью «ПРОКСИА» (ООО «ПРОКСИА») ИНН 5040137875Адрес: 140185, Московская обл., г. Жуковский, ул. Лесная, д. 5, оф. 102 Телефон: +7 (800) 350 60 10 E-mail: sale@proxia.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адреса:
142300, Московская обл., г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а; 155126:Ивановская обл., Лежневский р-н, СПК им. Мичурина.
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «ПРОКСИА» (ООО «ПРОКСИА»)ИНН 5040137875
Юридический адрес: 140185, Московская обл., г. Жуковский, ул. Лесная, д. 5, оф. 102
Телефон: +7 (800) 350 60 10
E-mail: sale@proxia.ru
Измерители представляют собой микропроцессорные приборы, выполненные в пластмассовом корпусе, с разъемами для подключения проводов. Питание устройства и интерфейса передачи данных осуществляется от напряжения, поданного на одну из фаз.
Измерители осуществляют измерения мощности и параметров электрической сети в сетях переменного тока промышленной частоты.
Измерители имеют три независимых
и регистрацию значений электрической однофазных и трехфазных электрических канала для измерения тока. Измерения производятся с помощью внешних разъёмных преобразователей с коэффициентом трансформации (далее по тексту - ПКТ), идущих в комплекте с измерителем. ПКТ подключаются к токовым каналам в соответствии с фазой измерения, указанной на корпусе ПКТ.
Принцип действия измерителей основан на аналого-цифровом преобразовании входных сигналов напряжения и тока, их цифровой обработке и передаче результатов измерений по цифровым интерфейсам связи в информационные системы и системы управления более высокого уровня. Для питания интерфейса используется внутренний источник питания.
Заводские номера в виде цифрового обозначения наносят на корпус измерителей и ПКТ в виде наклейки типографским методом печати. Нанесение знака поверки на корпус измерителей в обязательном порядке не предусмотрено.
Общий вид измерителей с указанием мест нанесения заводского номера представлен на рисунке 1, с указанием мест пломбировки и мест нанесения знака утверждения типа -на рисунке 2.

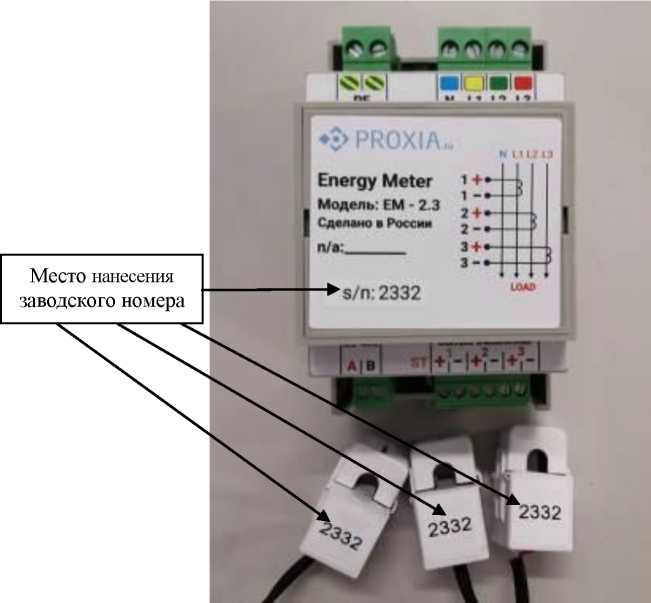

Рисунок 1 - Общий вид измерителей параметров электрической сети трехфазных EM-2.3 и ПКТ, место нанесения заводских номеров
Место нанесения знака утверждения типа
Место нанесения пломбы в виде стикера-наклейки

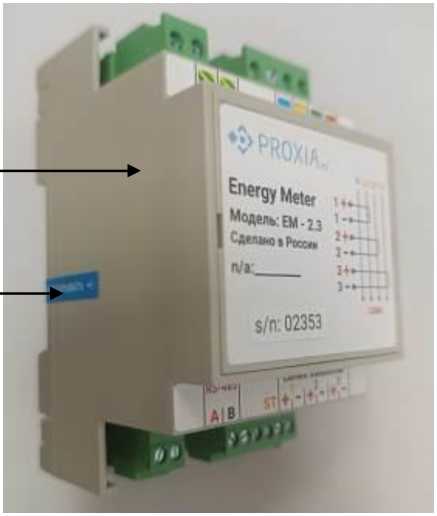

Рисунок 2 - Общий вид измерителей параметров электрической сети трехфазных EM-2.3 с указанием мест пломбировки и мест нанесения знака утверждения типа
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока (среднеквадратичного значения), В, при частоте от 45 до 65 Гц |
от 20 до 265 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока (среднеквадратичного значения), % |
±1 |
|
Диапазон измерений силы переменного тока (среднеквадратичного значения), мА |
от 1 до 50 |
|
Номинальный ток (1ном), мА |
50 |
|
Максимальный ток (1макс), мА |
75 |
|
Пределы допускаемой относительной погрешности измерений силы переменного тока, % |
±1 |
|
Диапазоны измерений полной электрической мощности, В^А |
от 0,003 до 13,25 |
|
Пределы допускаемой относительной погрешности измерений полной электрической мощности, % |
±1 |
|
Диапазон измерений коэффициента мощности |
от -1 до 1 |
|
Пределы допускаемой абсолютной погрешности коэффициента мощности |
±0,01 |
|
Диапазон измерений угла фазового сдвига, градус |
от -180 до 180 |
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига, градус |
±0,1 |
|
Значение тока |
Коэффициент мощности |
Пределы основной допускаемой относительной погрешности измерений активной электрической мощности, % |
|
0,02^1ном<1<0,05^1ном |
1,00 |
±1,5 |
|
0,05'1ном<1<1макс |
1,00 |
±1,0 |
|
0,05^ 1ном<1<0,10 • 1ном |
0,50 (при индуктивной нагрузке) |
±1,5 |
|
0,80 (при емкостной нагрузке) | ||
|
0,10 1ном < I < 1макс |
0,50 (при индуктивной нагрузке) |
±1,0 |
|
0,80 (при емкостной нагрузке) |
Таблица 4 - Пределы основной допускаемой относительной погрешности измерений реактивной электрической мощности
|
Значение тока |
Коэффициент мощности (при индуктивной или емкостной нагрузке) |
Пределы основной допускаемой относительной погрешности измерений реактивной электрической мощности, % |
|
0,02^1ном < I < 0,05^1ном |
1,00 |
±1,5 |
|
0,05'1ном < I < 1макс |
±1,0 | |
|
0,05^ 1ном <I < 0,10'1ном |
0,5 |
±1,5 |
|
0,10^ 1ном < I < 1макс |
±1,0 | |
|
0,10^ Iном < I < Iмакс |
0,25 |
±1,5 |
|
Влияющая величина |
Значение тока |
Коэффициент мощности |
Пределы дополнительной относительной погрешности при измерении активной электрической мощности, вызываемой другими влияющими величинами, % |
|
1 |
2 |
3 |
4 |
|
Изменение температуры окружающей среды |
0,05^1ном< I < 1макс |
1,0 |
±0,05 |
|
0,10'1ном< I < 1макс |
0,5 (при индуктивной нагрузке) |
±0,07 | |
|
Изменение напряжения электропитания, ±10 % |
0,02^1ном< I < 1макс |
1,0 |
±0,7 |
|
0,50^1ном< I < 1макс |
0,5 (при индуктивной нагрузке) |
±1,0 | |
|
Изменение частоты электропитания ±2 % |
0,02^1ном< I < 1макс |
1,0 |
±0,5 |
|
0,50^1ном< I < Iмакс |
0,5 (при индуктивной нагрузке) |
±0,7 | |
|
Обратный порядок следования фаз |
0,10^ Iном |
1,0 |
±1,5 |
|
Несимметрия напряжения |
1ном |
±2,0 | |
|
Гармоники в цепях тока и напряжения |
0,5•Iмакс |
±0,8 | |
|
Субгармоники в цепях тока и напряжения |
0,5•Iном |
±3,0 |
|
Влияющая величина |
Значение тока |
Коэффициент мощности (при индуктивной или емкостной нагрузке) |
Пределы дополнительной относительной погрешности при измерении реактивной электрической мощности, вызываемой другими влияющими величинами, % |
|
Изменение температуры окружающей среды |
0,05^1ном< I < 1макс |
1,0 |
±0,05 |
|
0,10'1ном< I < 1макс |
0,5 |
±0,07 | |
|
Изменение напряжения электропитания, ±10 % |
0,02^1ном< I < 1макс |
1,0 |
±0,7 |
|
0,50^1ном< I < 1макс |
0,5 |
±1,0 | |
|
Изменение частоты электропитания, ±2 % |
0,02^1ном< I < Iмакс |
1,0 |
±1,5 |
|
0,50•Iном< I < Iмакс |
0,5 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 85 до 305 50 от 9 до 28 |
|
Потребляемая мощность, Вт, не более |
1 |
|
Номинальный ток ПКТ (Хпкт), А |
20; 30; 80; 140 |
|
Коэффициент трансформации ПКТ (при 1пкт = 20 А; 1пкт = 30 А) |
2000 |
|
Коэффициент трансформации ПКТ (при 1пкт = 80 А; 1пкт = 140 А) |
3000 |
|
Габаритные размеры (ШхДхВ), мм, не более |
53х90х58 |
|
Масса, кг, не более |
0,1 |
|
Условия эксплуатации:
|
от -40 до +85 92 от 84,0 до 106,7 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
280000 |
|
Срок службы, лет |
30 |
