Номер по Госреестру СИ: 94309-25
94309-25 Яркомеры
(LM-3)
Назначение средства измерений:
Яркомеры LM-3 (далее - яркомеры) предназначены для измерений яркости источников света, светоизлучающих устройств, ЖК и светодиодных дисплеев, кино- и видеотехники, светофоров, архитектурного освещения.
Внешний вид.
Яркомеры
Рисунок № 1
Внешний вид.
Яркомеры
Рисунок № 2
Общие сведения
Дата публикации - 16.01.2025
Срок свидетельства - 13.01.2030
Номер записи - 196096
ID в реестре СИ - 1422512
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - HANGZHOU EVERFINE PHOTO-E-INFO CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№39 от 2025.01.13 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Яркомеры (LM-3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Кто поверяет Яркомеры (LM-3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Яркомеры (LM-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Яркомеры функционируют под управлением специального программного обеспечения Photometry and Colorimetry Management Software (далее - ПО), установленного на встроенный микропроцессор прибора.
ПО осуществляет контроль и управление всеми этапами измерений: выбор параметров измерений; проведение измерений и отображение их на экране; сохранение результатов измерений в отдельных файлах. Яркомеры для передачи данных измерений могут подключаться к ПК посредством RS232-кабеля.
ПО записано в энергонезависимой памяти микропроцессора. Наличие пломбировки обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации. Установка обновленных версий ПО допускается только представителями предприятия-изготовителя.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Photometry and Colorimetry Management Software |
|
Номер версии (идентификационный номер) ПО, не ниже |
PHI V2.00 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Яркомеры LM-3. Руководство по эксплуатации», глава 3 «Эксплуатация».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 октября 2024 г. № 2518 «Об утверждении Государственной поверочной схемы для средств измерений световых величин непрерывного и импульсного излучений».
ПравообладательHANGZHOU EVERFINE PHOTO-E-INFO CO., LTD, Китай
Адрес: Building 1, #669 Binkang Road, Binjiang District, Hangzhou city, Zhejiang Province, P.R. China
Телефон: +86-571-86698333
Факс: +86-571-86696433
E-mail: global@everfine.net
Web-сайт: https://everfine.net
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
ИНН 9729338933
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Правообладатель
HANGZHOU EVERFINE PHOTO-E-INFO CO., LTD, КитайАдрес: Building 1, #669 Binkang Road, Binjiang District, Hangzhou city, Zhejiang Province, P.R. China
Телефон: +86-571-86698333
Факс: +86-571-86696433
E-mail: global@everfine.net
Web-сайт: https://everfine.net
Изготовители HANGZHOU EVERFINE PHOTO-E-INFO CO., LTD, Китай
Адрес: Building 1, #669 Binkang Road, Binjiang District, Hangzhou city, Zhejiang
Province, P.R. China
Телефон: +86-571-86698333
E-mail: global@everfine.netWeb-сайт: https://everfine.net
Принцип действия яркомеров основан на преобразовании света, падающего или отраженного, в аналоговый сигнал электрического тока, который затем преобразуется в цифровой сигнал, поступающий на встроенный процессор для отображения результатов вычислений на дисплее.
Конструктивно яркомеры представляют собой малогабаритный переносной прибор, состоящий из измерительного блока с ЖК-дисплеем с низким энергопотреблением.
В качестве датчика используется высокостабильный фотодетектор,
корригированный под функцию чувствительности человеческого глаза V(X).
Предусмотрена возможность проведения измерений при четырех углах: 2°; 1°; 0,2°; 0,1°, что позволяет проводить измерения на объектах разных размеров.
Яркомеры оснащены телескопическим объективом большого диаметра для измерения яркости источников света стандартного размера или удаленных объектов. Для измерений яркости небольших объектов или измерений на небольших расстояниях возможно использование опциональных объективов AL-4 и AL-10. Объектив AL-4 позволяет проводить измерения на расстоянии 145 мм с полем наблюдения диаметром 20 мм, объектив AL-10 позволяет проводить измерения на расстоянии 32 мм с полем наблюдения диаметром 5 мм.
Электропитание яркомеров осуществляется от 3 батарей типа CR123A (3 В) или адаптера переменного тока 12 В/2 А.
Общий вид яркомеров представлен на рисунке 1.
Заводской номер, состоящий из последовательности латинских букв и арабских цифр, наносится типографским методом на информационную наклейку, расположенную на нижней поверхности корпуса яркомеров. Для ограничения доступа внутрь корпуса яркомеров произведено пломбирование методом нанесения заводской наклейки. Схема пломбирования яркомеров представлена на рисунке 2.
Знак поверки на яркомеры не наносится.
Окуляр
Сенсорный экран
Объектив
Порт RS232
Выключатель
Разъем для подключения адаптера питания
Переключатель угла измерений
Батарейный отсек
Рисунок 1 - Общий вид яркомеров LM-3

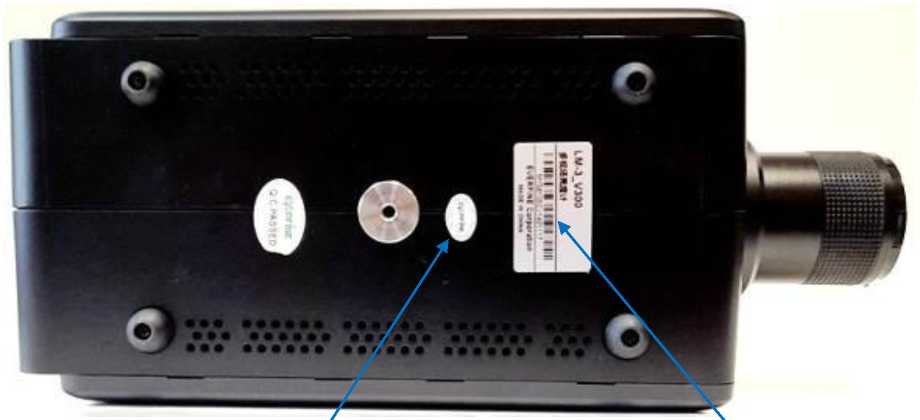

Место нанесения заводского номера
Место пломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа (вид снизу)
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений яркости, кд/м2, для углов измерений: 2° 1° 0,2° 0,1° |
от 10-2 до 104 от 10-2 до 4^104 от 1 до 106 от 10 до 2^106 |
|
Пределы допускаемой относительной погрешности измерений яркости, % |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Диапазон показаний яркости, кд/м2 |
Угол измерений | |||
|
2° |
1° |
0,2° |
0,1° | |
|
от 10-3 до 104 |
от 10-2 до 4^104 |
от 10-1 до 106 |
от 1 до 4^106 | |
|
Фокус линзы, мм |
85 | |||
|
Расстояние проведения измерений, м |
от 0,4 до | |||
|
Поле наблюдения |
8° | |||
Окончание таблицы 3
|
Наименование характеристики |
Значение | |||
|
Диапазон регулирования оптической силы | ||||
|
объектива, дптр |
от -4 до +2 | |||
|
Минимальный диаметр области измерений в |
Угол измерений | |||
|
зависимости от угла измерений, мм |
2° |
1° |
0,2° |
0,1° |
|
11,00 |
5,60 |
1,10 |
0,55 | |
|
Габаритные размеры, мм, не более: | ||||
|
- высота |
234 | |||
|
- ширина |
162 | |||
|
- глубина |
390 | |||
|
Масса, кг, не более |
4,7 | |||
|
Электропитание: | ||||
|
- от трех элементов питания типа CR123A, В |
9 | |||
|
- от адаптера переменного тока, В |
12 | |||
|
Условия эксплуатации: | ||||
|
- температура окружающей среды, °С |
от + 15 до + 35 | |||
|
- относительная влажность воздуха (без | ||||
|
выпадения конденсата), %, не более |
75 | |||
|
- атмосферное давление, кПа |
от 96 до 104 | |||
